Fluent UDF扩展:Matlab误差函数erf的集成实践

Fluent UDF中经常需要用到一些常见算法,例如插值、拟合、矩阵运算等等,这些在UDF中是没有现成函数实现的,理论上需要我们自己去写函数。另一方面我们又注意到这些运算恰恰是Matlab的强项,几乎调用一个现成的函数就完成了目的。所以我们有什么办法把Matlab函数给UDF直接调用呢?

这里提供一种借助于VC++ UDF Studio插件 (https://vcudfstudio.github.io)实现调用Matlab函数的方法,且编译好以后的UDF库拿到没有安装对应Matlab版本的机器上仍然可以使用。以前硫酸亚铜博客(https://www.cnblogs.com/liusuanyatong/p/12128082.html)提供的方法是依赖于Matlab运行库,编译好的UDF库如果拿到没有安装相应Matlab版本机器上是没法运行的。


下面我们以调用Matlab中的erf误差函数为例来说明整个使用过程。

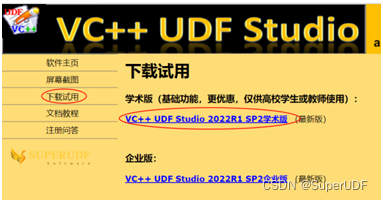

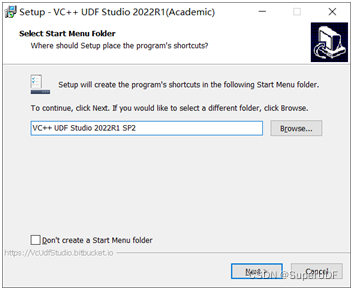

1. 官网下载VC++ UDF Studio插件并安装,建议下载学术版(如想进一步采购注册,对高校老师学生比较优惠)

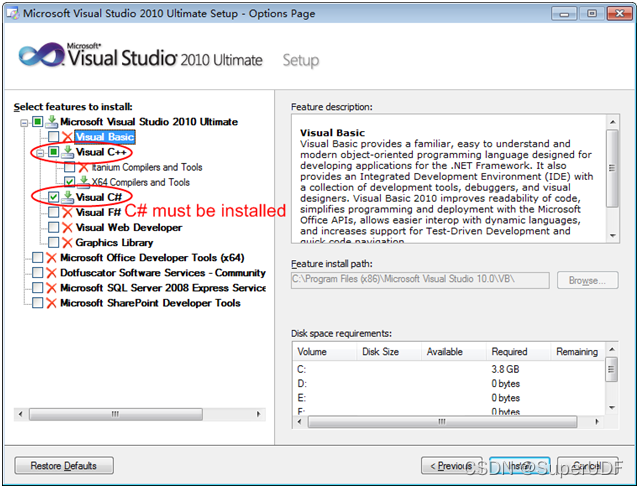

2. 安装Visual Studio(支持VS2010~2019社区、专业或旗舰版,建议安装VS2010旗舰版), C++和C#一起安装,对于64位Fluent还要勾选X64编译器。

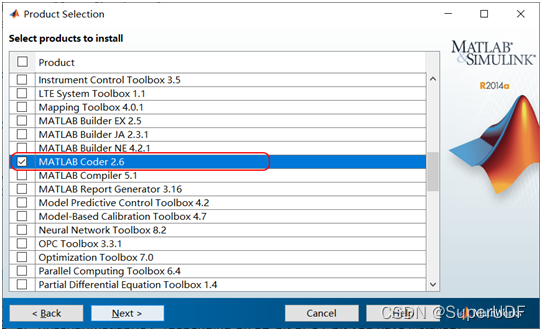

3. 安装Matlab 2014a ~ 2021b任一版本,必须勾选Matlab Coder,其它视自己喜好安装。

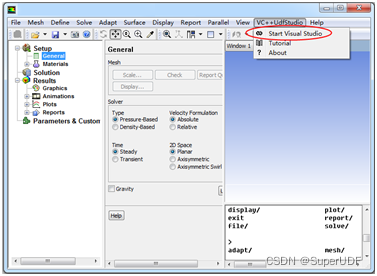

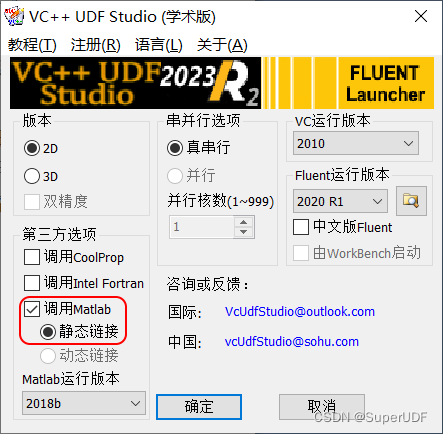

4. 管理员权限打开桌面图标,选择需要的版本并勾选“调用Matlab”后会自动启动Fluent,读入case并点击Fluent嵌入菜单中的“Start Visual Studio”子菜单。





5. 把自带的matlab函数文件MatlabAdd.m改名为MatlabErf.m,另外一个自动生成的文件MatlabFunctionTester.m是用来在Matlab中测试调试函数文件用的,这里可以不用管。然后双击打开编辑MatlabErf.m,输入以下自定义Matlab函数体。因为这个函数很简单,肯定正确,所以不需要利用MatlabFunctionTester.m来调试它。

function [out]= MatlabErf(in)		out = erf(in)end

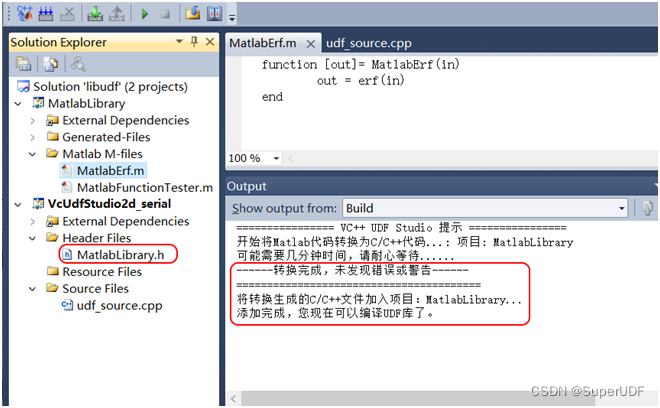

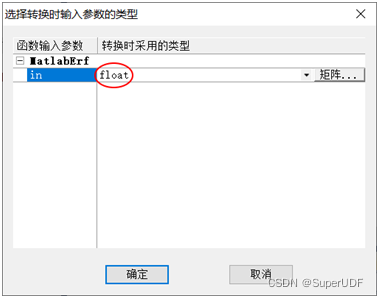

6. 点击工具栏上“将.m文件转为C/C++”按钮,输入参数“in”设为float类型,矩阵不需要设置,然后点击“确定”开始转换。



7. 等待片刻,转换完成后,会自动将对应的转换得到的C/C++头文件MatlabLibrary.h加入到UDF工程中。

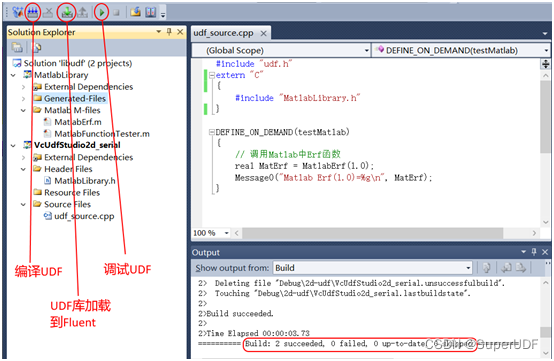

8. 在udf_source.cpp文件中输入如下示例源代码,并点击“编译UDF”按钮直到编译通过。有任何错误提示,可以双击提示行直接定位到源码中的错误行。编译通过后按“UDF库加载到Fluent”按钮即可载入到Fluent中。

#include "udf.h"extern "C"{	#include "MatlabLibrary.h" //调用Matlab函数声明的头文件}DEFINE_ON_DEMAND(testMatlab){	// 调用Matlab中Erf函数	real MatErf = MatlabErf(1.0);	Message0("Matlab Erf(1.0)=%g\n", MatErf);}

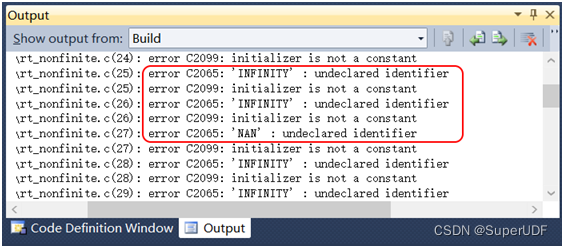

如果出现INFINITY,NAN未声明的标识符的错误,那么请使用较高版本的Visual Studio,例如Visual Studio2015或更高。

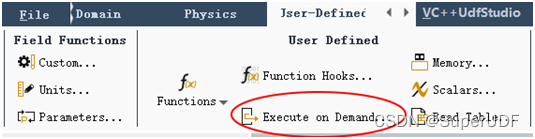

9. 执行DEFINE宏,本例由于erf函数放在DEFINE_ON_DEMAND宏中,所以在Execute On Demand对话框里面手动执行。



10. 运行结果如下,结果是正确的。
