在Ansys Fluent中编译UDF一般都需要额外安装相应版本的Visual Studio编译器，VS的缺点是体量大，占空间，安装后还需要额外进行相关设置才能正常使用。而新版本的Ansys Fluent编译UDF模块中提供了内建编译器（Build-In Compiler)，使得脱离VS编译UDF称为可能。
使用内建编译器编译一个测试UDF来看看效果，所使用的测试udf源码如下：
代码块
C
自动换行
复制代码
1234567
// message.c
#include "udf.h"
DEFINE_ON_DEMAND(say_hello)
{
Message("hello, fluent udf compiler test\n");
}
复制成功
按照正常的编译流程走一遍，结果不能顺利编译（相同的错误在ansys论坛中也被提及点击跳转），错误片段如下：
代码块
powershell
自动换行
复制代码
1234567891011
...
Copied D:\Documents\fluent_case\UDF_test_case/message.c to libudf\\src
(system "copy "G:\ANSYS Inc\ANSYS Student\v202\fluent"\fluent20.2.0\src\udf\sconstruct.udf "libudf\\win64\3d_host\SConstruct" ")
已复制 1 个文件。
(system "copy "G:\ANSYS Inc\ANSYS Student\v202\fluent"\fluent20.2.0\src\udf\scons_test.bat "libudf\\win64\3d_host\scons_test.bat" ")
已复制 1 个文件。
...
D:\\Documents\\fluent_case\\UDF_test_case\\libudf\\win64\\3d_node>G:\\ANSYS Inc\\ANSYS Student\\v202\\fluent/../commonfiles/CPython/3_7/winx64/Release/python/scons
'G:\\ANSYS' 不是内部或外部命令，也不是可运行的程序
或批处理文件。
复制成功
注：Fluent集成的终端中显示中文会乱码，通过写入transcript文件记录终端信息的方式可以正常查看中文信息。
可以看出，Ansys Fluent内建的编译器是通过python的库scons来实现的，与之相关的有两个脚本文件sconstruct.udf和scons_test.bat，而错误的原因很明显：路径中包含空格，路径却没有使用双引号！
下面给出解决方法和问题分析，只看解决方法即可，有时间可以看看问题分析。
Step1 修改G:\ANSYS Inc\ANSYS Student\v202\fluent\fluent20.2.0\src\udf\scons_test.bat文件，给第3行添加双引号：
代码块
powershell
自动换行
复制代码
1234
set PYTHONHOME=%FLUENT_INC%/../commonfiles/CPython/3_7/winx64/Release/python
set PYTHONPATH=%FLUENT_INC%/../commonfiles/CPython/3_7/winx64/Release/python
"%FLUENT_INC%/../commonfiles/CPython/3_7/winx64/Release/python/scons"
复制成功
Step2 修改G:\ANSYS Inc\ANSYS Student\v202\fluent\fluent20.2.0\src\udf\sconstruct.udf文件，为bld和cld的定义中$CC和$CLINK变量添加双引号：
代码块
powershell
自动换行
复制代码
123456
bld = Builder(action = '"$CC" $CFLAGS $DINCPREFIX $SOURCE')
env.Append(BUILDERS = {'Foo' : bld})
cld = Builder(action = '"$CLINK" $DFLAGS /dll /out:$TARGET $SOURCES')
env.Append(BUILDERS = {'Foo_lib' : cld})
复制成功
一步一步来解决问题，检查两个脚本文件。在"G:\ANSYS Inc\ANSYS Student\v202\fluent"\fluent20.2.0\src\udf\scons_test.bat（按照自己的路径找该文件）中：
代码块
powershell
自动换行
复制代码
1234
set PYTHONHOME=%FLUENT_INC%/../commonfiles/CPython/3_7/winx64/Release/python
set PYTHONPATH=%FLUENT_INC%/../commonfiles/CPython/3_7/winx64/Release/python
%FLUENT_INC%/../commonfiles/CPython/3_7/winx64/Release/python/scons
复制成功
果然，line 3中没有添加双引号，如果路径中包含空格（默认安装ansys的路径中包含多个空格），结果就会报错，所以此处自己手动给line3两端添加双引号："%FLUENT_INC%...scons"，即：
代码块
powershell
自动换行
复制代码
1234
set PYTHONHOME=%FLUENT_INC%/../commonfiles/CPython/3_7/winx64/Release/python
set PYTHONPATH=%FLUENT_INC%/../commonfiles/CPython/3_7/winx64/Release/python
"%FLUENT_INC%/../commonfiles/CPython/3_7/winx64/Release/python/scons"
复制成功
再次使用内置的编译器，按照正常的流程编译，结果还是不能顺利通过，再次检查错误提示：
代码块
powershell
自动换行
复制代码
123456789
G:\\ANSYS Inc\\ANSYS Student\\v202\\fluent\\ntbin\\clang\\bin\\clang-cl
/c /Za /DUDF_EXPORTING /DUDF_NT /DWIN64 /EHa /wd4224 -Wno-return-type
-Wno-implicit-function-declaration
...(此处抓重点，只看关键部分)
-I D:\\Documents\\fluent_case\\UDF_test_case\\libudf\\win64\\3d_host
-I "G:\\ANSYS Inc\\ANSYS Student\\v202\\fluent\\ntbin\\clang\\VC\\include"
-I "G:\\ANSYS Inc\\ANSYS Student\\v202\\fluent\\ntbin\\clang\\kit\\include\\shared" message.c
'G:\\ANSYS' 不是内部或外部命令，也不是可运行的程序
复制成功
可以看出，实际调用的编译命令是clang-cl，问题还是一样：路径中包含空格，路径却没有使用双引号！查看"G:\ANSYS Inc\ANSYS Student\v202\fluent"\fluent20.2.0\src\udf\sconstruct.udf文件204~208行片段：
代码块
powershell
自动换行
复制代码
123456
bld = Builder(action = '$CC $CFLAGS $DINCPREFIX $SOURCE')
env.Append(BUILDERS = {'Foo' : bld})
cld = Builder(action = '$CLINK $DFLAGS /dll /out:$TARGET $SOURCES')
env.Append(BUILDERS = {'Foo_lib' : cld})
复制成功
其中$CC即对应这里的编译命令clang-cl，可以看出确实没有添加双引号，同样，下面的链接器也没有添加双引号，手动添加之：
代码块
powershell
自动换行
复制代码
123456
bld = Builder(action = '"$CC" $CFLAGS $DINCPREFIX $SOURCE')
env.Append(BUILDERS = {'Foo' : bld})
cld = Builder(action = '"$CLINK" $DFLAGS /dll /out:$TARGET $SOURCES')
env.Append(BUILDERS = {'Foo_lib' : cld})
复制成功
再次使用内建编译器，尝试编译：
代码块
powershell
自动换行
复制代码
12345678910111213141516
# Build
...
2 warnings generated.
"G:\\ANSYS Inc\\ANSYS Student\\v202\\fluent\\ntbin\\clang\\bin\\lld-link" "G:\\ANSYS Inc\\ANSYS Student\\v202\\fluent\\fluent20.2.0\\win64\\3d_node\\fl_mpi2020.lib" "G:\\ANSYS Inc\\ANSYS Student\\v202\\fluent\\fluent20.2.0\\multiport\\win64\\mpi\\shared\\mport.lib" "G:\\ANSYS Inc\\ANSYS Student\\v202\\fluent\\ntbin\\clang\\VC\\lib\\amd64\\libcmt.lib" "G:\\ANSYS Inc\\ANSYS Student\\v202\\fluent\\ntbin\\clang\\VC\\lib\\amd64\\oldnames.lib" "G:\\ANSYS Inc\\ANSYS Student\\v202\\fluent\\ntbin\\clang\\kit\\lib\\winv6.3\\um\\x64\\kernel32.lib" /dll /out:libudf.dll message.obj udf_names.obj
scons: done building targets.
Done.
# Load
...
Laptopyz: Opening library "D:\\Documents\\fluent_case\\UDF_test_case\\libudf"...Done.
Laptopyz: Opening library "D:\\Documents\\fluent_case\\UDF_test_case\\libudf"...
say_hello
Done.
复制成功
可以看出，结果只有warning，能正常Build和Load，以及调用。
如果日常有使用VS的需求，可以通过配置VS环境来编译UDF，一般安装比Ansys版本低的VS即可，具体配置说明如下（参考：B站视频）。

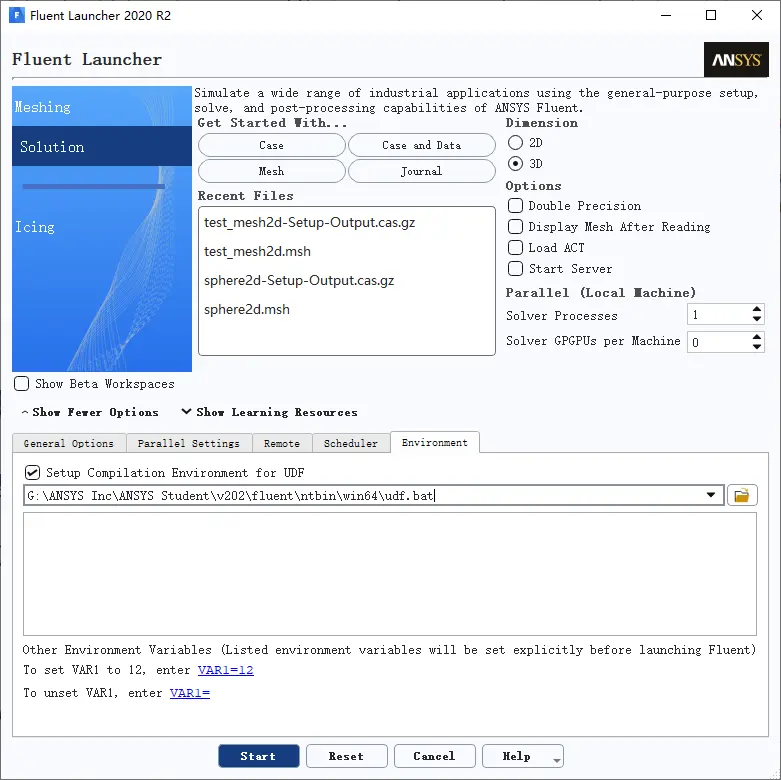

启动Fluent时，查看Environment选项卡，其中指定了默认的VS环境配置脚本udf.bat的路径。
按照该路径打开指定文件，即G:\ANSYS Inc\ANSYS Student\v202\fluent\ntbin\win64\udf.bat，修改相关内容：1)找到与自己所安装的VS版本相对应的配置部分，比如本人电脑安装的是VS2017社区版（对应version 150），找到2017对应的配置部分；2)将默认%ProgramFiles(x86)%替换成VS的安装目录，此处我的VS安装在D:\Program Files (x86)。
注：%ProgramFiles(x86)%为系统默认的一个环境变量，指向路径C:\Program Files (x86)，因此如果VS安装在默认路径下，应该能直接调用VS的编译器来编译UDF，否则就需要参考此处的做法来修改
