Fluent中设置各向异性材料的步骤

1.在材料库中copy一份wood材料


    图(1)copy材料



2.设置各向异性导热率的属性

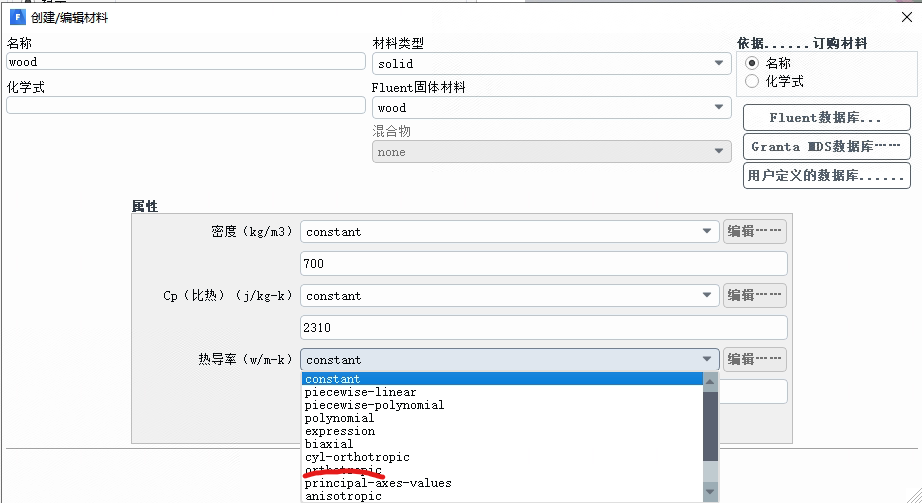

图(2)各向异性材料选择


选中其中的orthotropic,设置热导率的各向异性属性

3.参数解释


图(3)参数选择


如图(3)所示:direction 0和1的意思是确定两个坐标轴正方向,笛卡尔直角坐标系确定两个轴的正方向以后第三个坐标轴的方向是固定的,所以不需要定义第三个轴了。图中的就是默认坐标,direction 0就是X轴正方向,direction 1就是Y轴正方向。


但是,此设置需要根据实际情况进行调整,如下图所示:

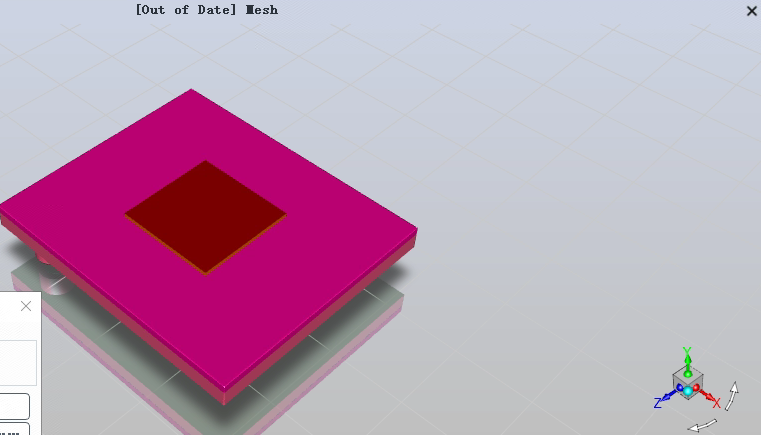

图(4)实物图


新的设置如下:


图(5)新的图像

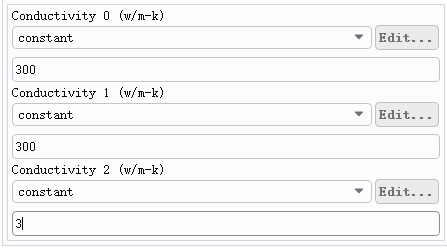

已知C的材料,水平方向导热率为300,垂直方向导热率为3:


图(6)材料设置

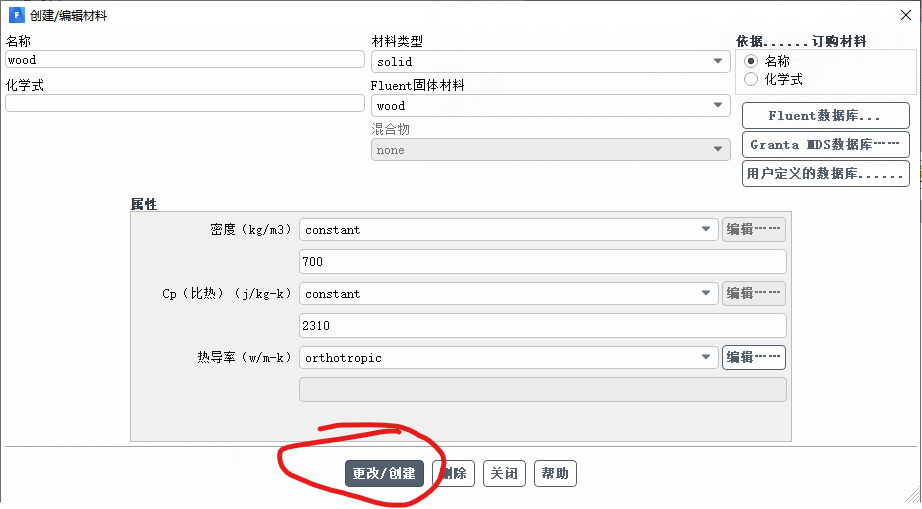

更改创建

图(7)更改创建
