ANSYS经典界面下2D与3D永磁体磁场仿真教程

首先，我们都知道现实使用中产生磁场主要有两种方式：永磁体和通电线圈，永磁体一般产生静态磁场，通电线圈可以产生静态磁场和交流磁场，这里我们主要介绍静态磁场的产生。

用永磁体产生静态磁场或者说永磁体的磁场仿真，在ANSYS经典界面中实现较为简单，只需要设置永磁体材料的磁导率和矫顽力（反映剩磁）以及空气域的磁导率，永磁体的磁导率一般为1.05~1.10，简化处理，将其磁导率设置与空气相同，均为真空磁导率。空气域设置足够大的情况可以忽略远场效应，此处仿真不进行空气域外围远场区设置。

1. 2D单个永磁体磁场仿真

（1）前处理：模型建立、单元类型设置、材料属性设置、单元类型和材料赋予以及网格划分、边界条件设置

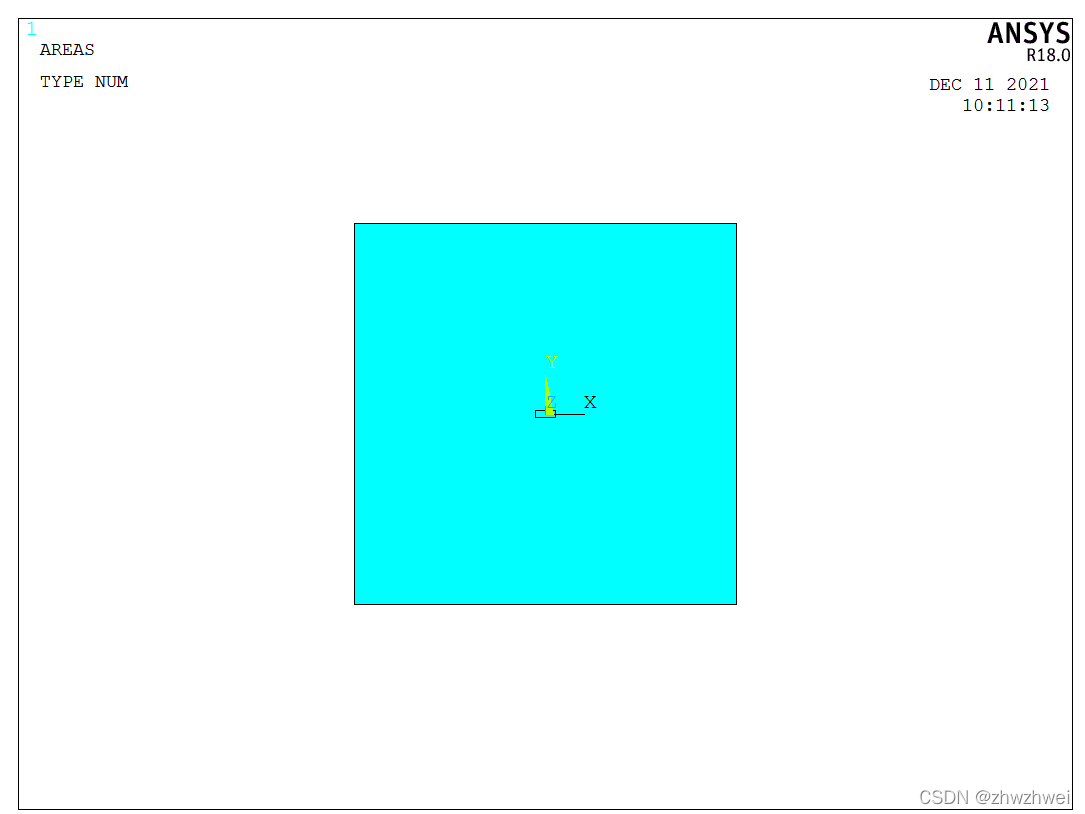

二维模型建立

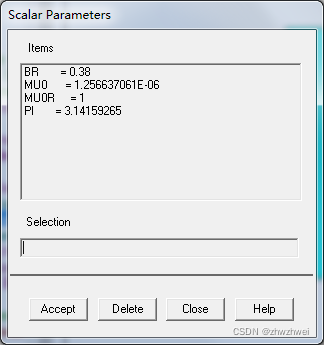

标量参数定义，主要是材料磁导率和剩磁

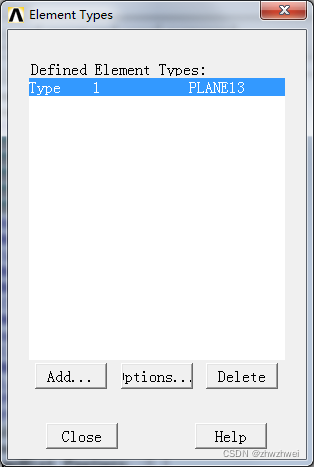

单元类型选择，plane13

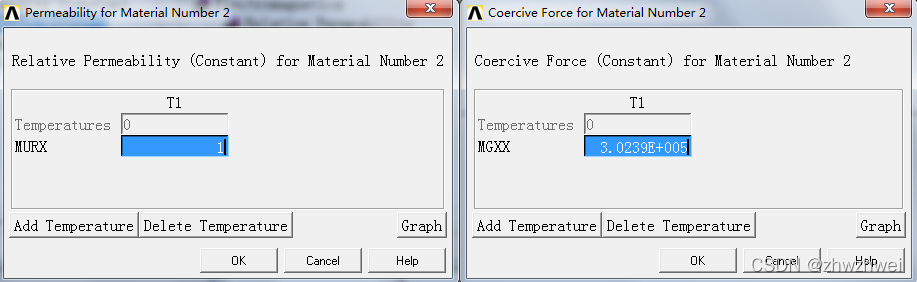

材料模型定义

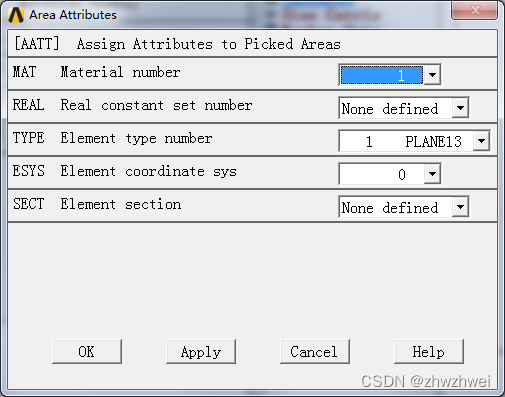

赋予模型材料属性，永磁体赋予材料模型2，空气赋予材料模型1

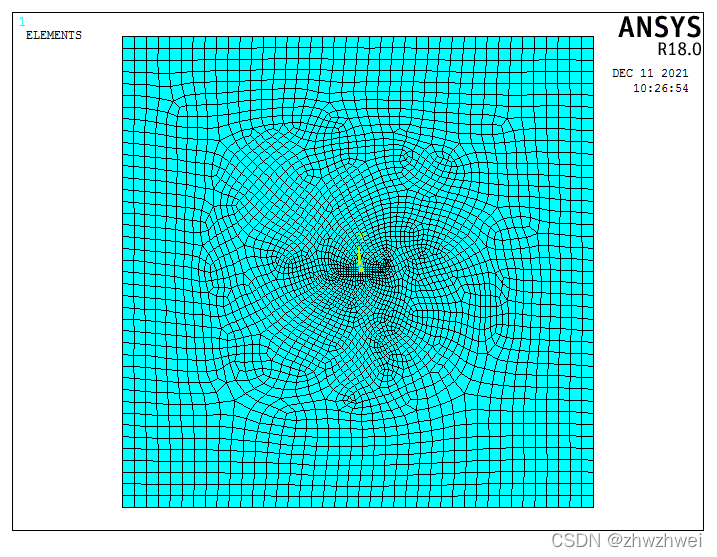

划分网格

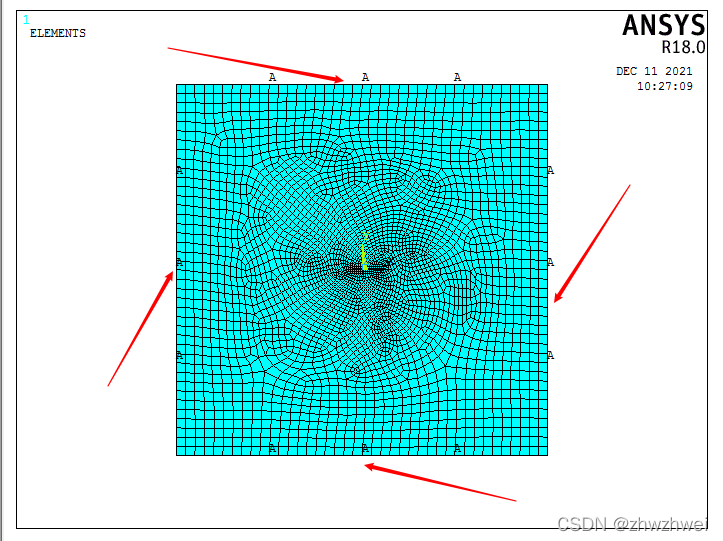

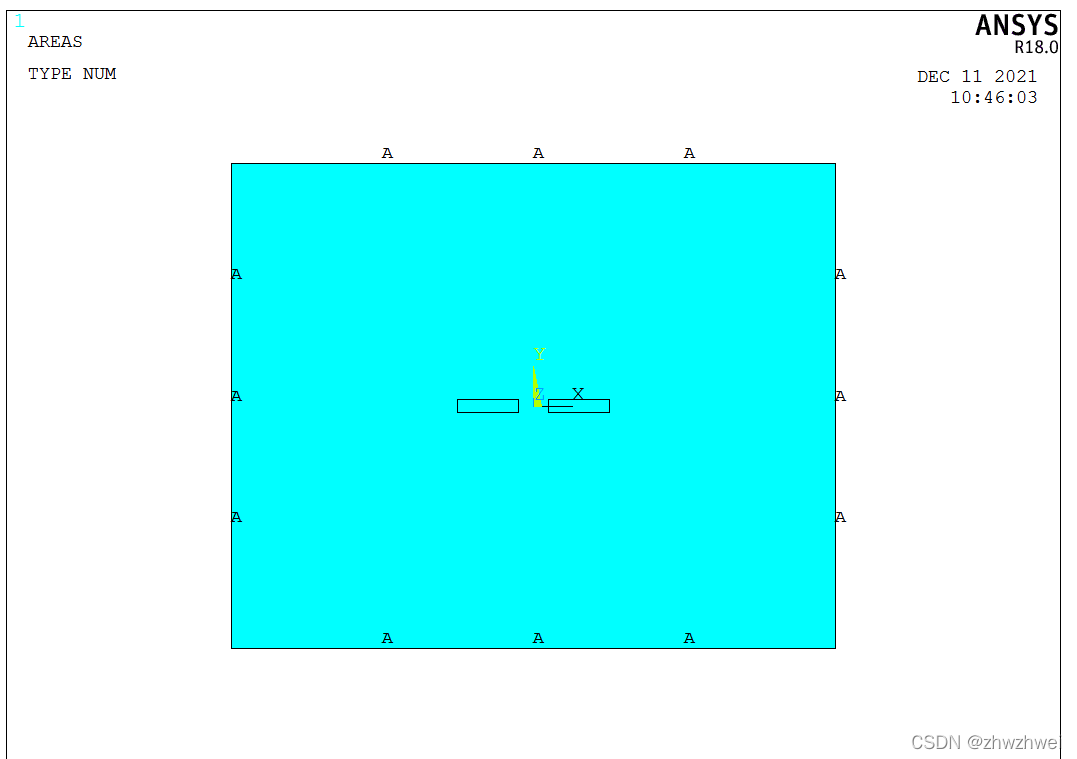

磁通平行边界条件

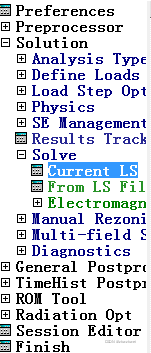

（2）求解：直接求解即可

（3）后处理：结果查看

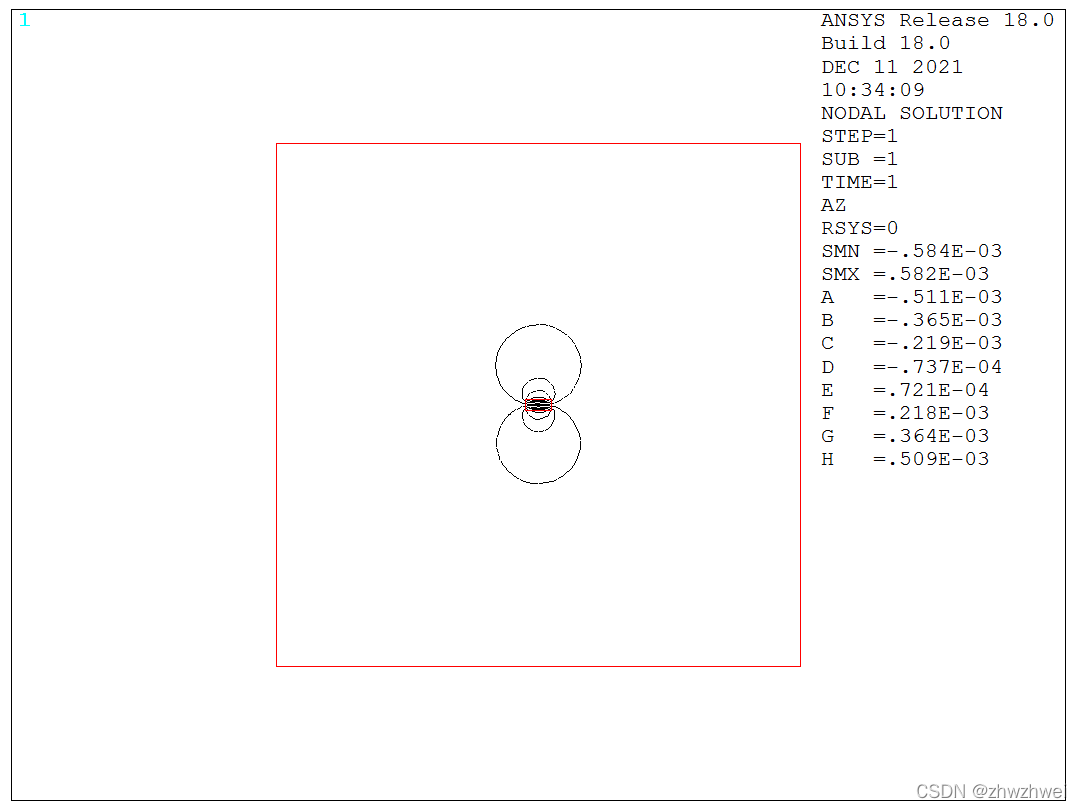

磁力线

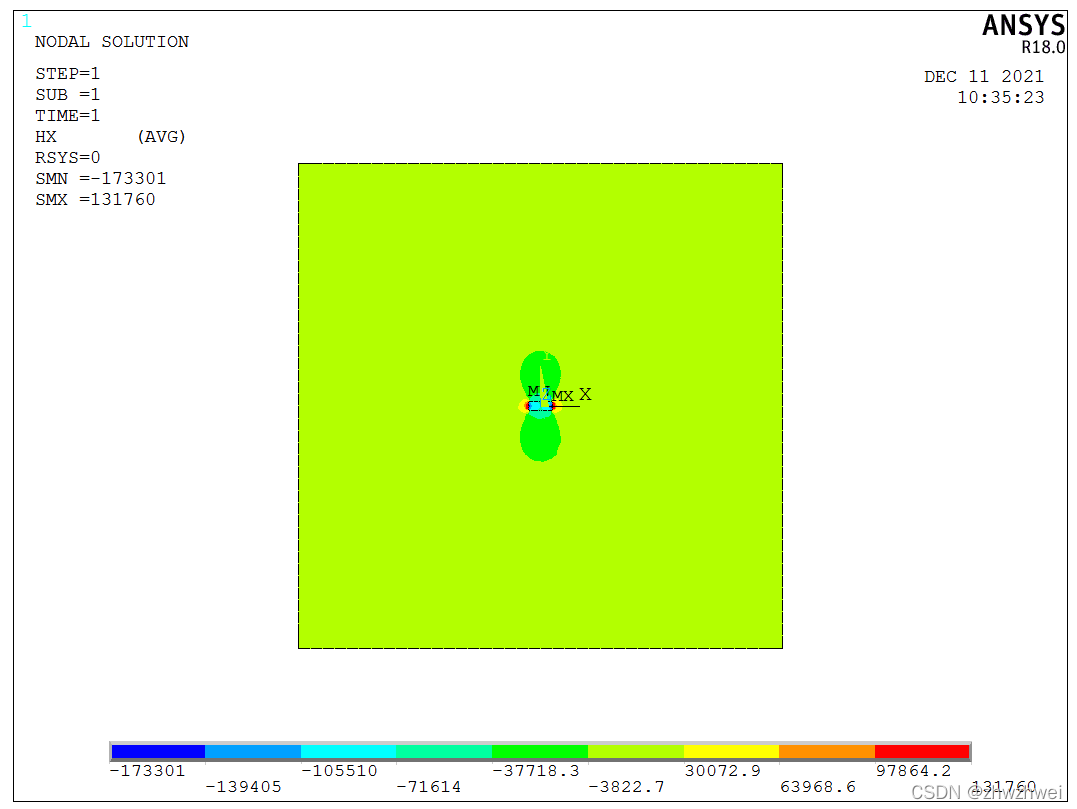

磁场云图：X方向

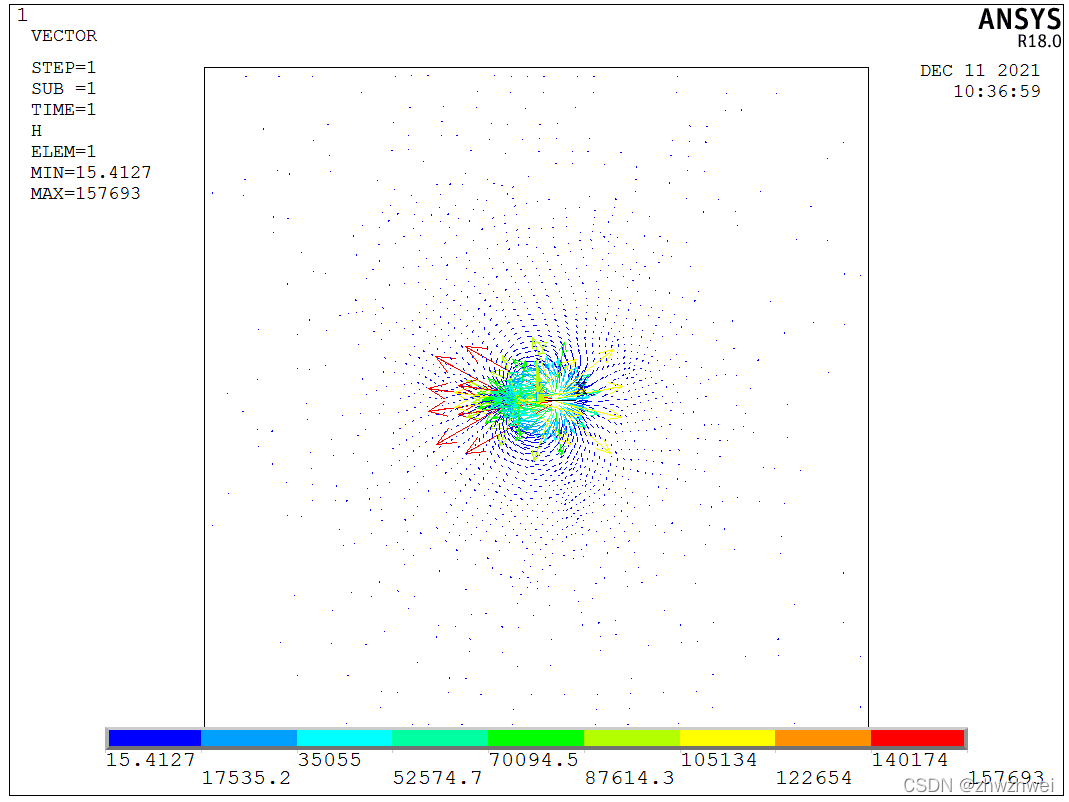

磁场矢量图

2. 两个永磁体相对产生的磁场仿真

主要步骤与上述相同，这里不展示详细步骤，仅进行模型和结果展示

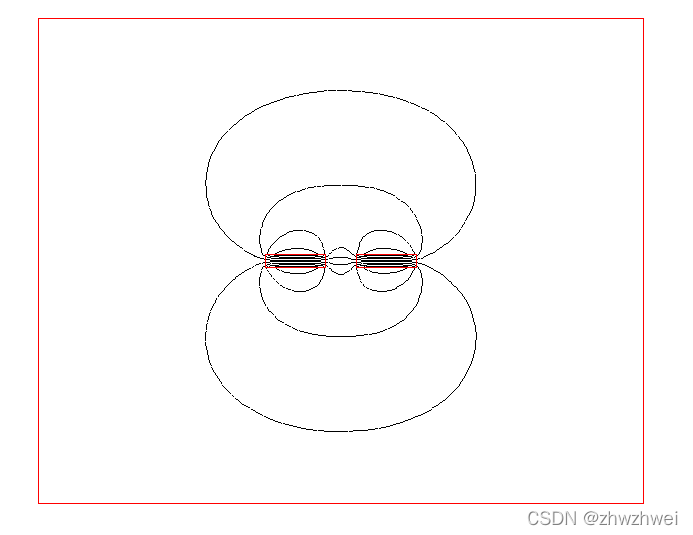

磁力线

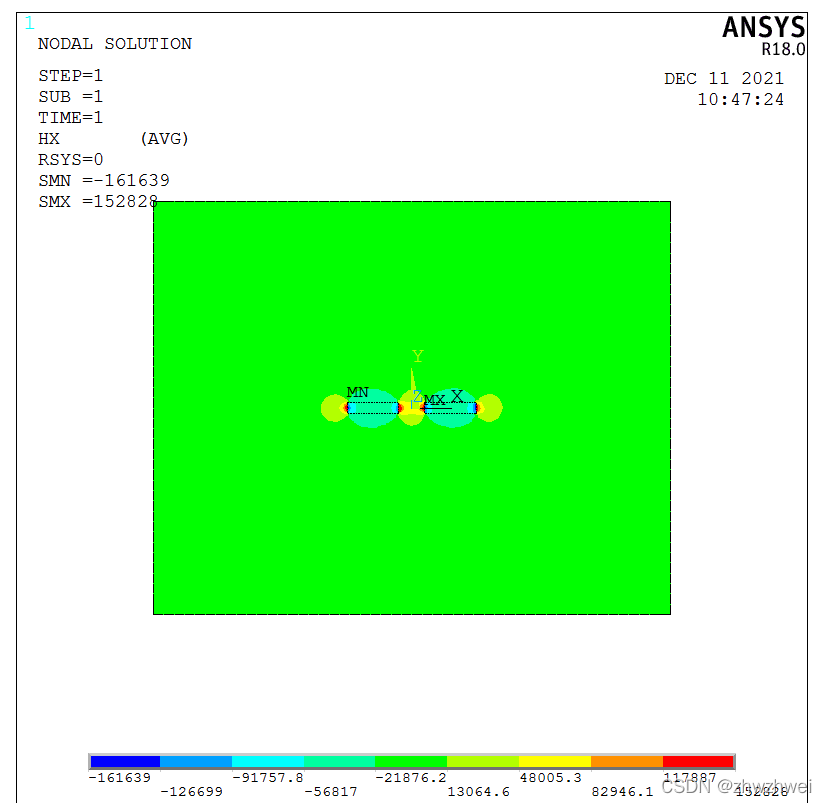

磁场云图：X方向

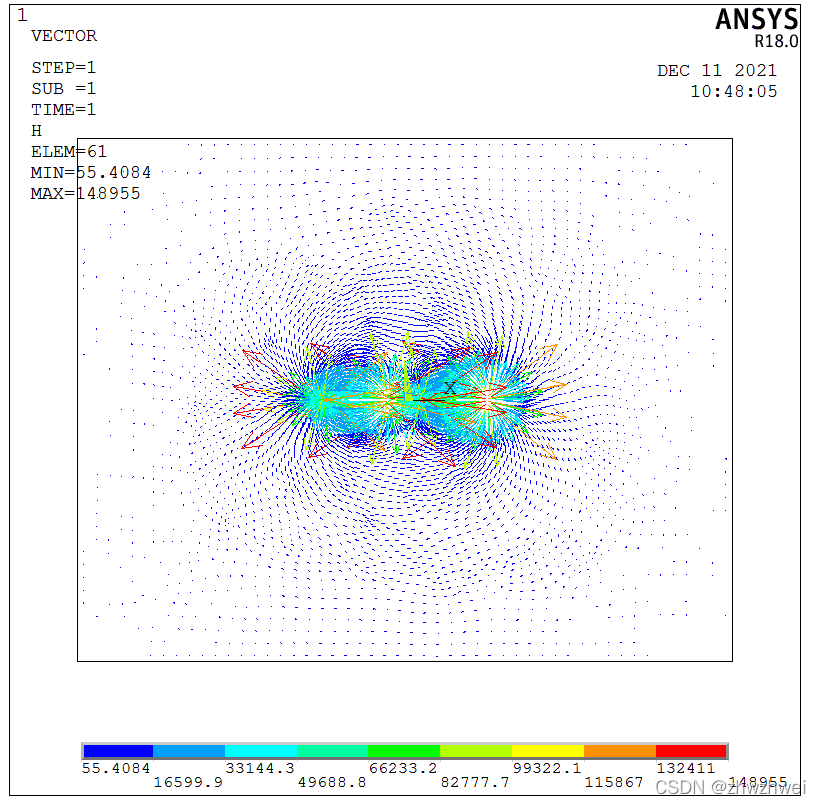

磁场矢量图

3. 3D永磁体磁场仿真

三维与二维类似，单元类型换成solid96，将二维模型进行拉伸即可得到三维模型，此处仅进行两个永磁体的三维磁场模型和结果展示

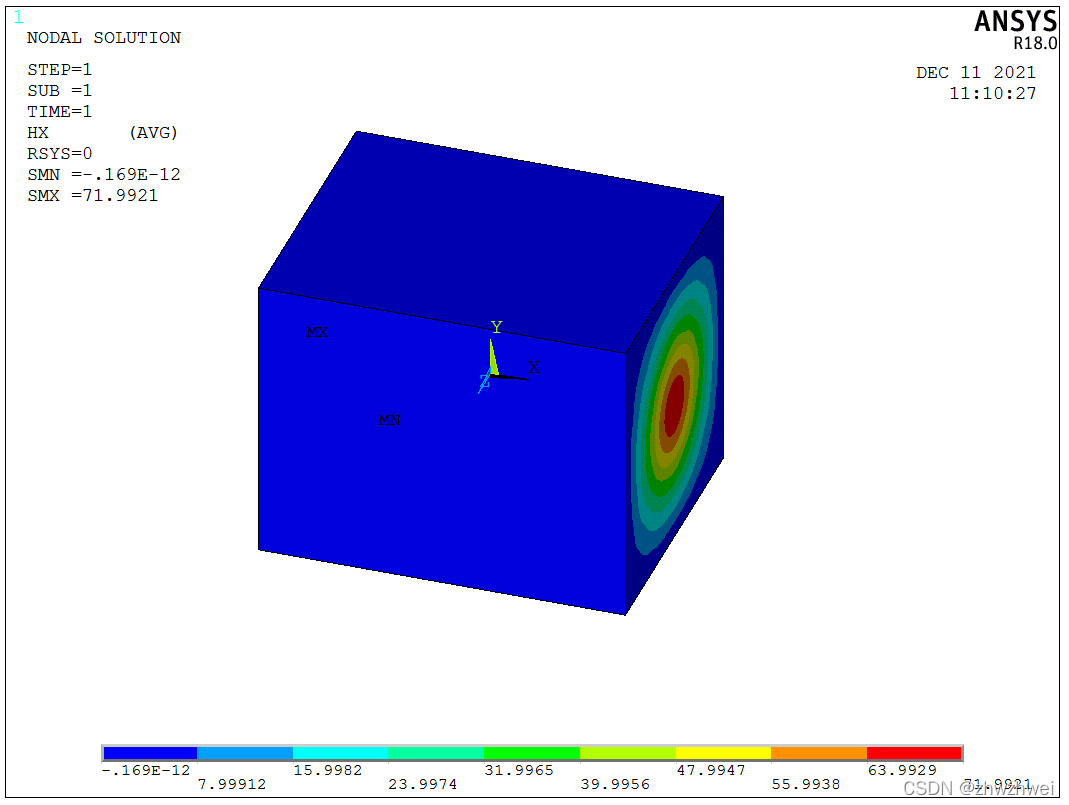

磁场云图：X方向

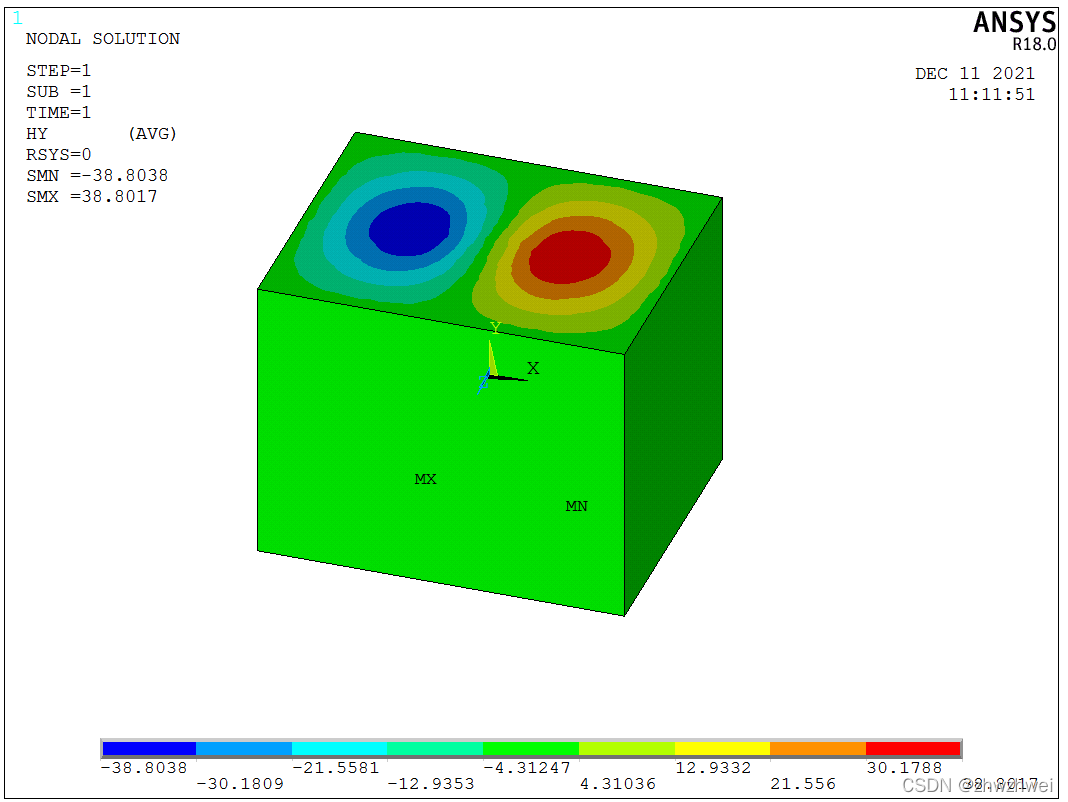

磁场云图：Y方向

磁场云图：Z方向

磁场云图：总矢量

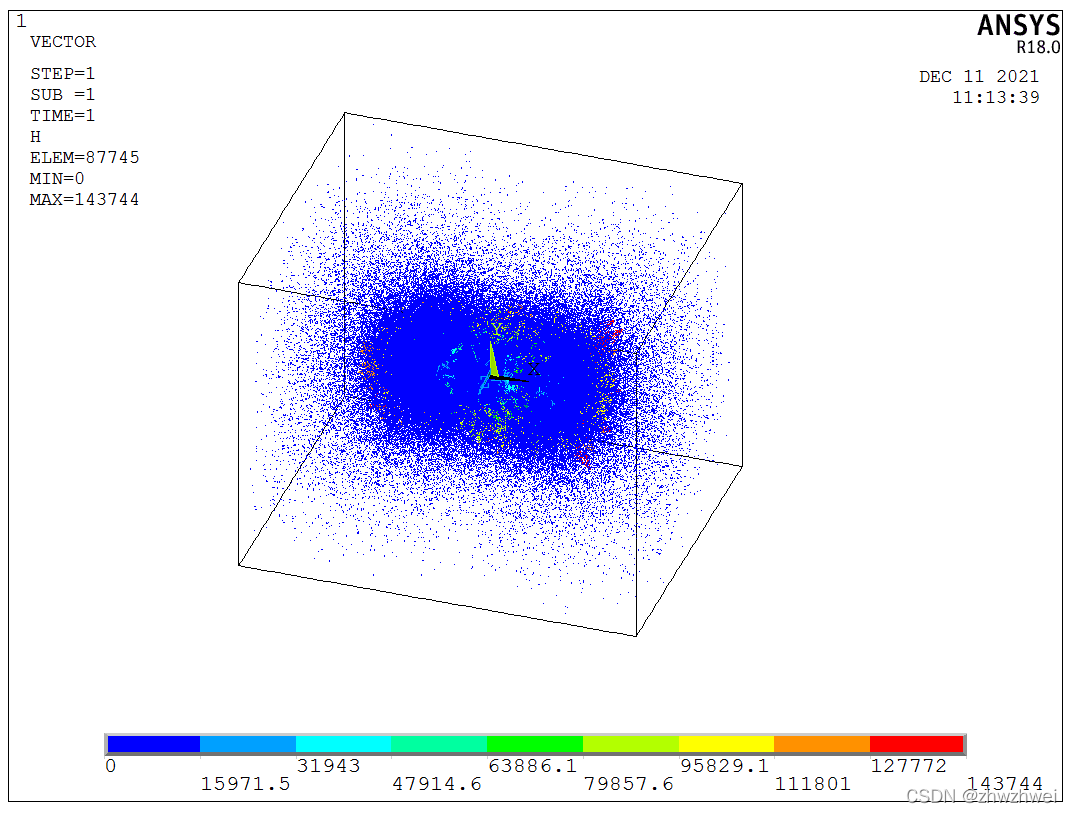

磁场矢量图（网格太密了）
