ANSYS Maxwell中永磁体涡流损耗计算方法

   计算永磁体的涡流损耗,以下步骤缺一不可:

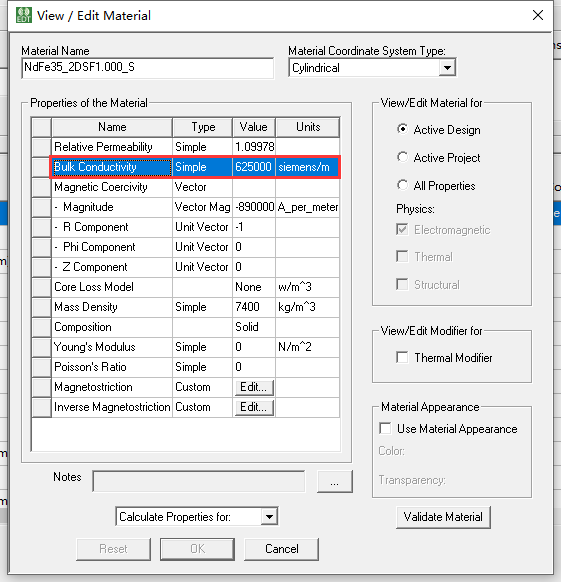

   1、永磁材料设置相应的电导率;

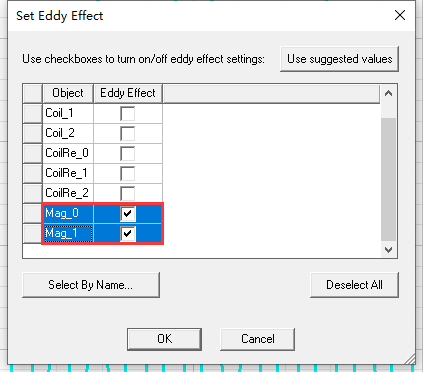

   2、为永磁体设置涡流效应:右键excitations/set eddy effect/勾选永磁体;

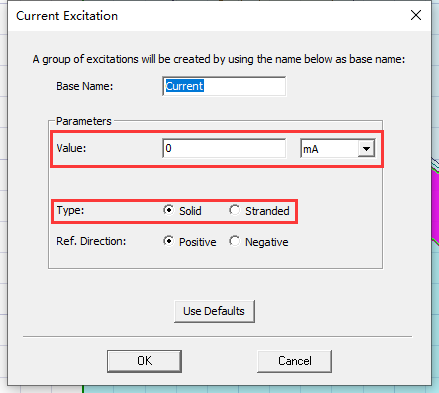

   3、为永磁体添加0电流激励:选中永磁体,右键/assign excitation/current,value=0,type选solid。

   计算并查看solid loss。

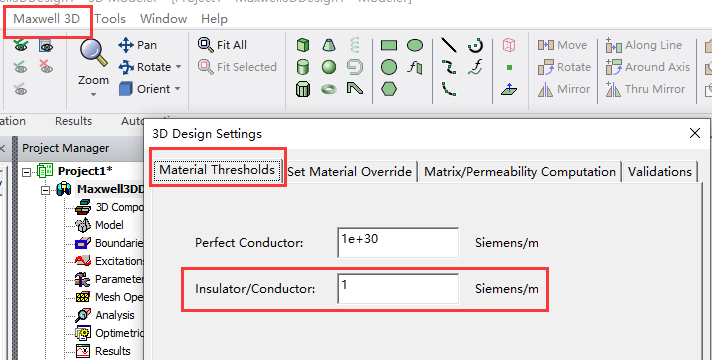

注意:对于Maxwell 3D,虽然设置了电导率但是无法勾选永磁体,是因为软件中有一个默认的门槛电导率,要求电导率达到门槛才考虑涡流,解决方法:Maxwell 3D/design setting/Material Thresholds,将导体与绝缘体的分界值Insulator/Conductor设低即可。


   1



   2



   3





   勾选涡流效应+施加零电流激励*2



   勾选涡流效应+第一块永磁体施加零电流激励



   勾选涡流效应+未施加零电流激励



   调整电导率门槛
