Allegro 过孔绘制的步骤

过孔的绘制，只需要在 软件 pad Designer里面绘制好保存即可。

精确圆技巧：要在命令栏里面输入，菜单栏 -->circle,  命令行输入  x  0 0 定位圆心； 命令行输入：ix r。其中r为圆的半径~

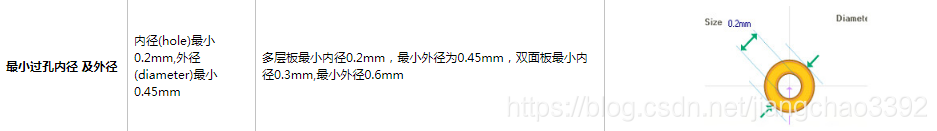

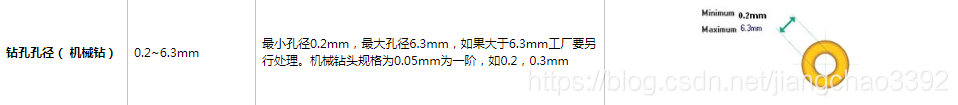

对于过孔及钻孔，制版厂家的工艺一般：过孔 ≥0.2mm

内径最小：0.2mm

外径最小：0.45mm

导线过孔需要填写的参数有：

BEGINLAYER     层的             Regular Pad， Thermal Relief，  Anti Pad；
DEFAULTINTERNAL 层的     Regular Pad，  Thermal Relief，  Anti Pad；
ENDLAYER 层的                    Regular Pad，Thermal Relief，Anti Pad；

机械螺丝孔需要填写的参数有：

BEGINLAYER     层的             Regular Pad；
DEFAULTINTERNAL 层的     Regular Pad；
ENDLAYER 层的                    Regular Pad；
SOLDEMASK_TOP 层的       Regular Pad；
PASTEMASK_TOP 层的        Regular Pad 。

多层板需要添加对应的内电层。

案例：

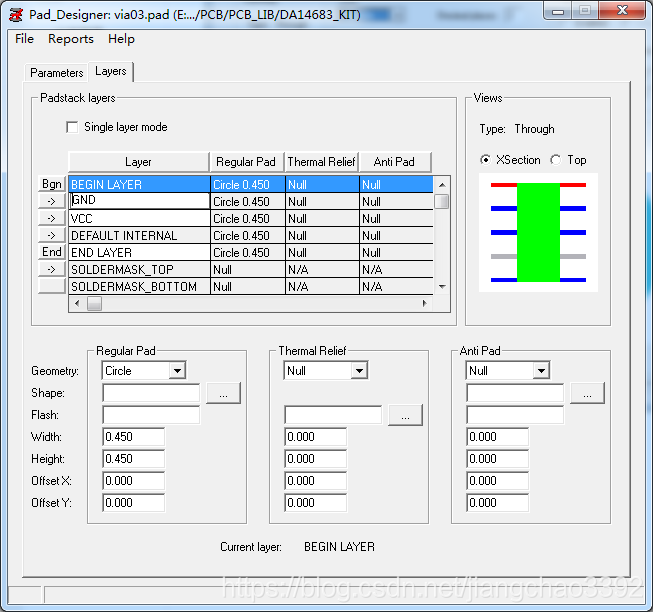

绘制4层板用的 0.2mm过孔 ：命名：via_0_2s_045.pad

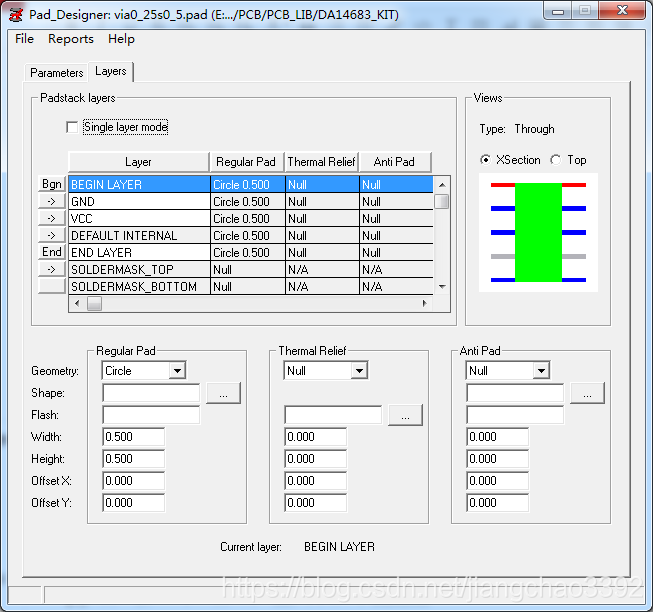

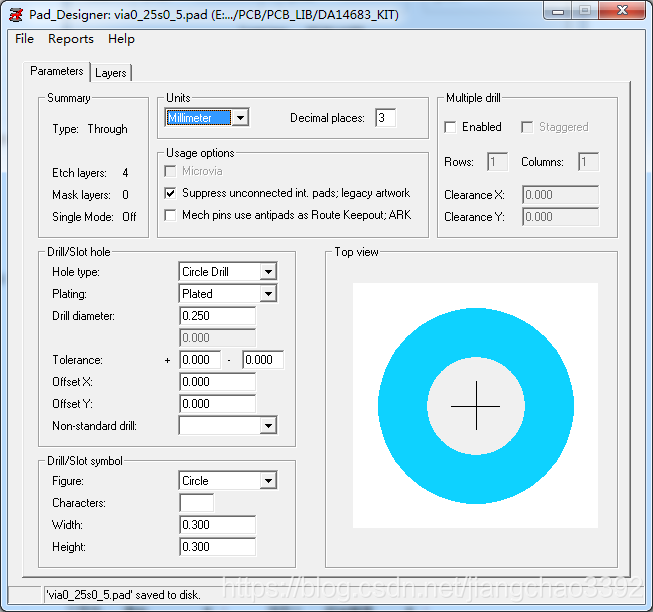

绘制4层板用的 0.25mm过孔 ：  命名：via_0_25s_05.pad

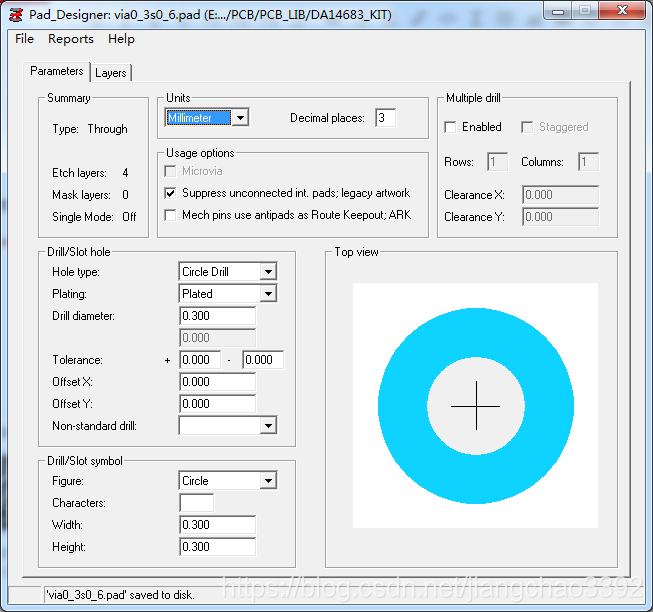

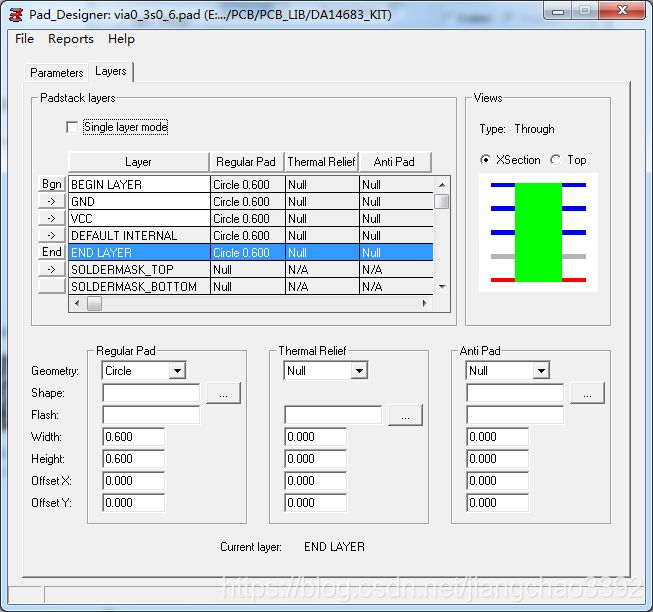

绘制4层板用的 0.3mm过孔 ：  命名： via0_3s0_6.pad

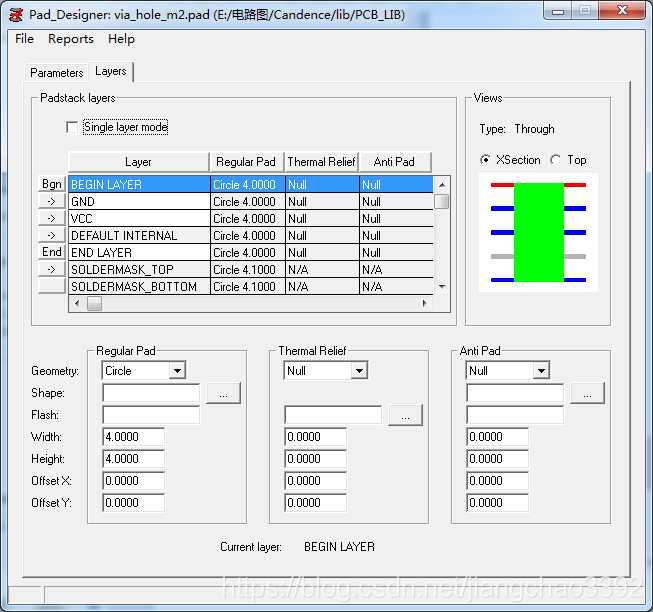

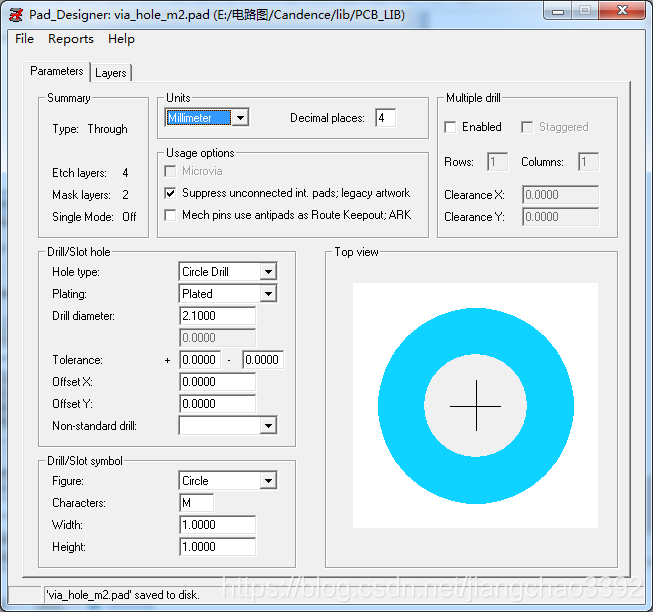

M2螺丝孔（四层板）：

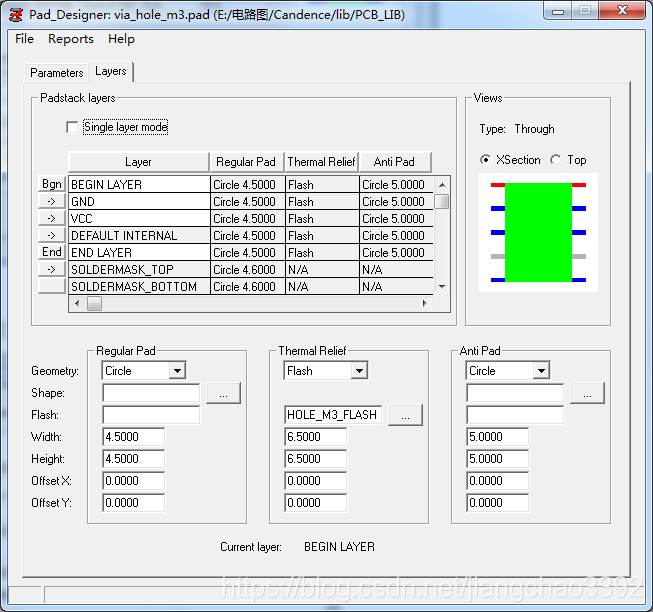

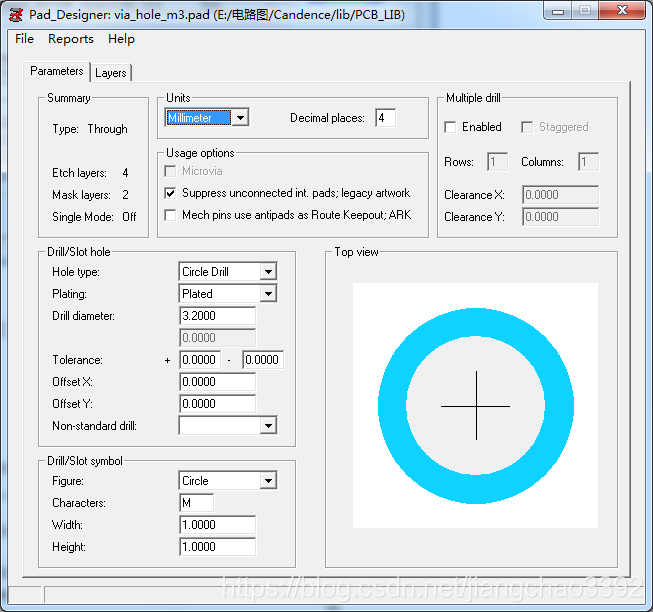

M3螺丝孔（四层板）：

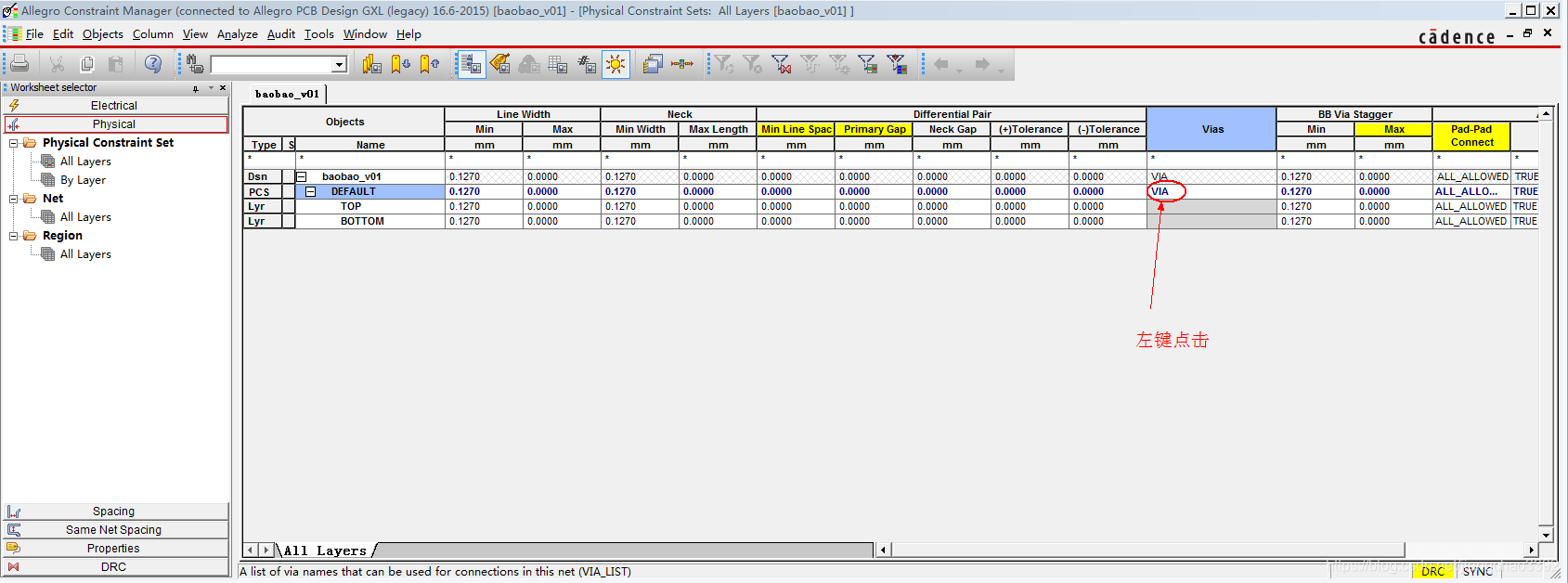

过孔设置：

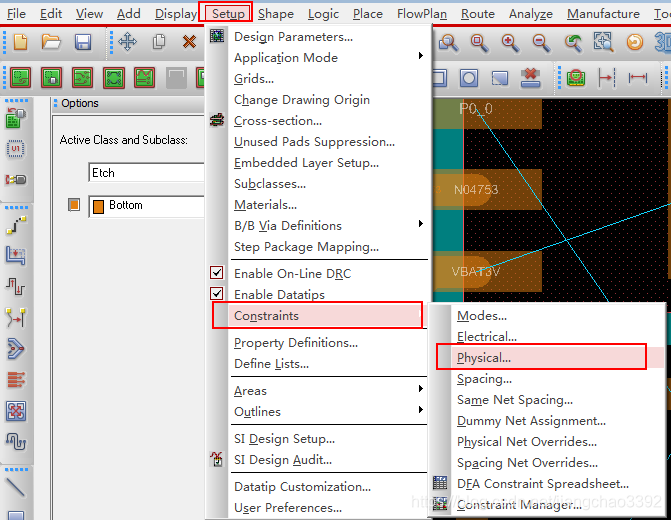

setup  -->  Constraints  --->Physical

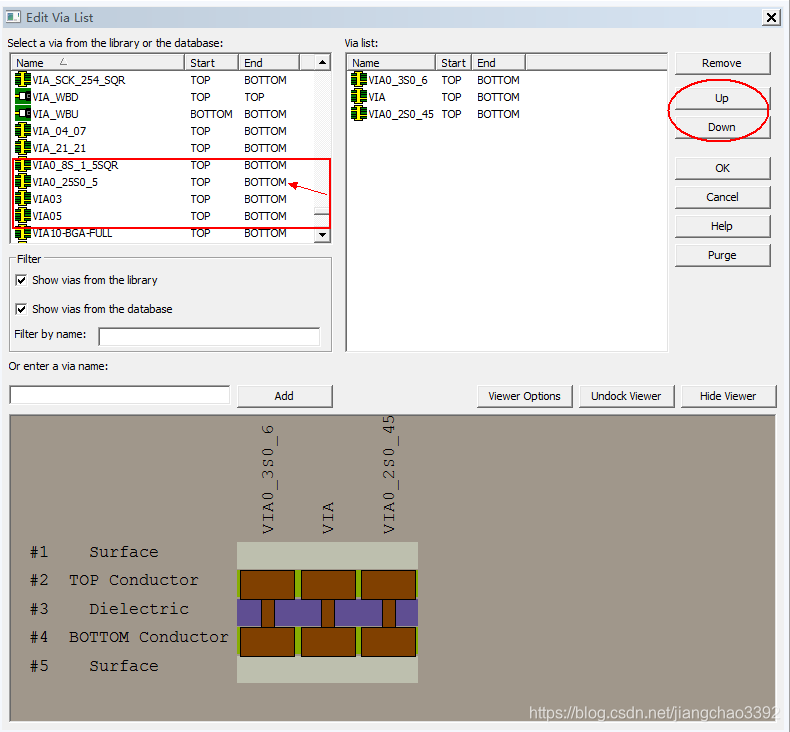

左边选择过孔， 右边调整上下。
