详解ABAQUS中的过渡网格绘制技巧

问题:

网格密度从20mm过度到40mm

解决方法:

首先

划分区域,及一般分为四个部分,密度大区域一,横向过度区域二,纵向过度区域三,低密度区域四;

然后

为边布种子,要注意每边只能有一个在变化

其次

将网格控制属性改为扫掠,将打钩的取消掉
在这里插入图片描述

然后

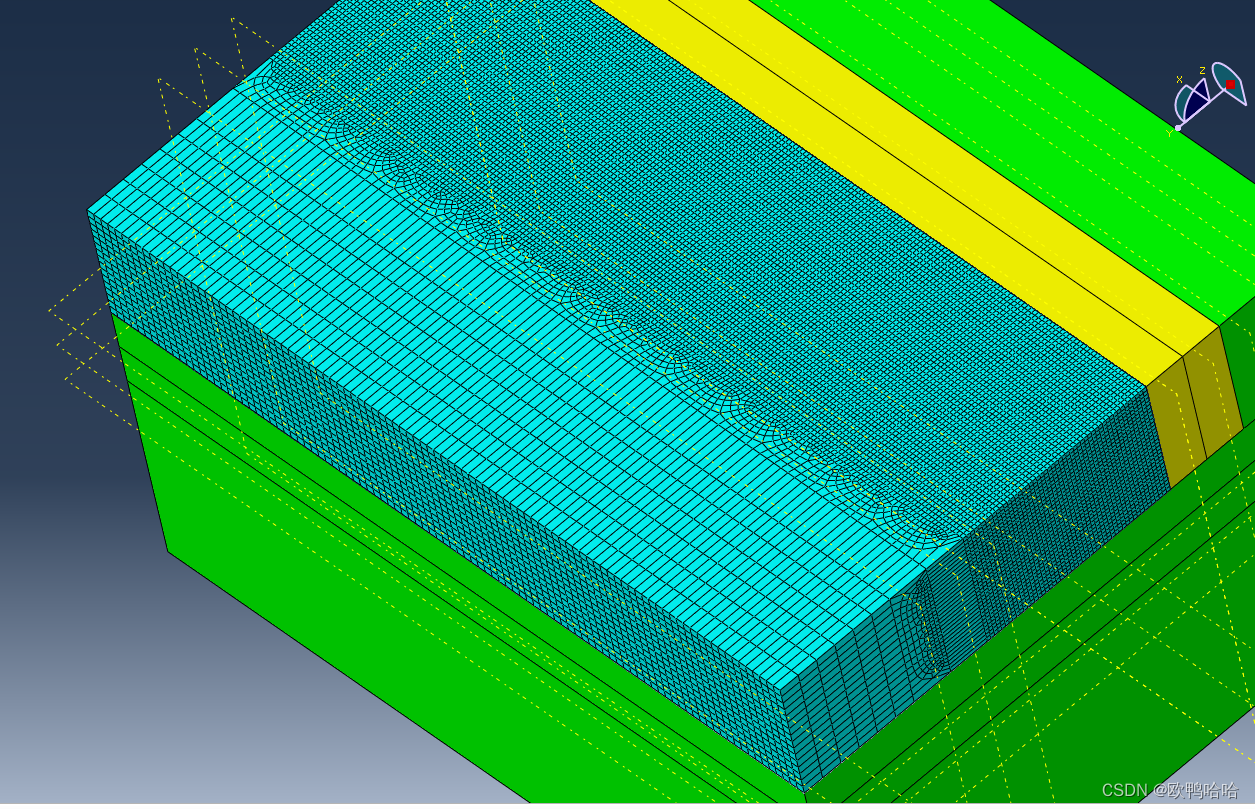

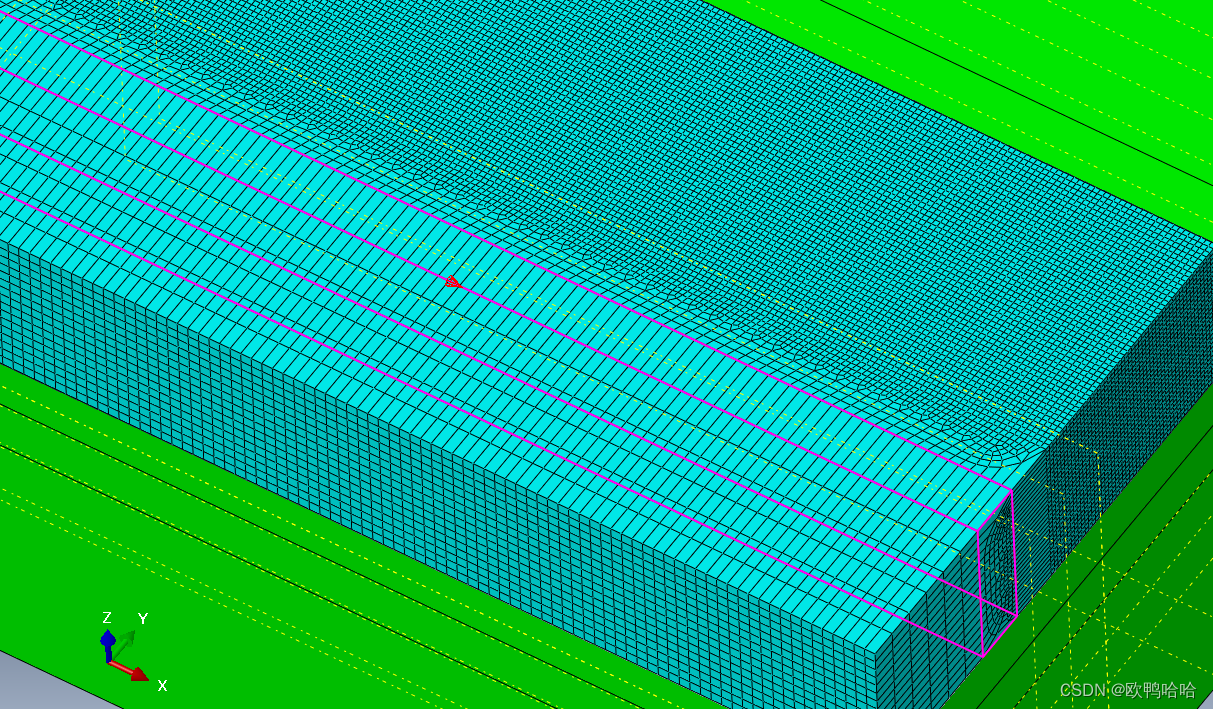

考虑扫掠路径的方向,总结如下:

   1.在长度方向进行过度,扫掠就要放在厚度方向

   2.注意旋转方向,可以多次试试。
在这里插入图片描述
在这里插入图片描述

   最终结果:
在这里插入图片描述

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
