Tekla学习指南:视图与钢柱的创建技巧

视图和钢柱的创建

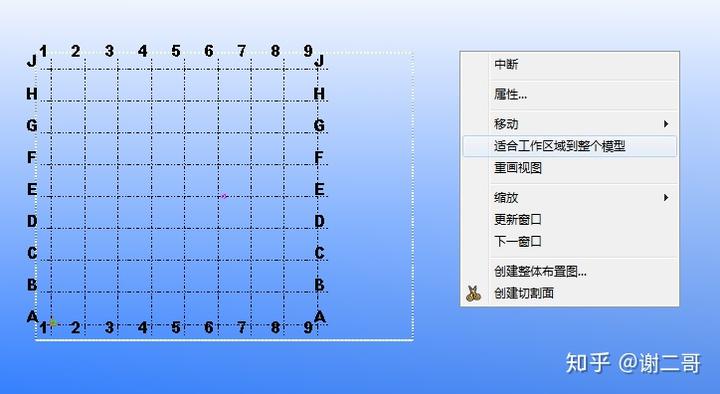

打开模型,右键空白处,选择《适合工作区域到整个模型》

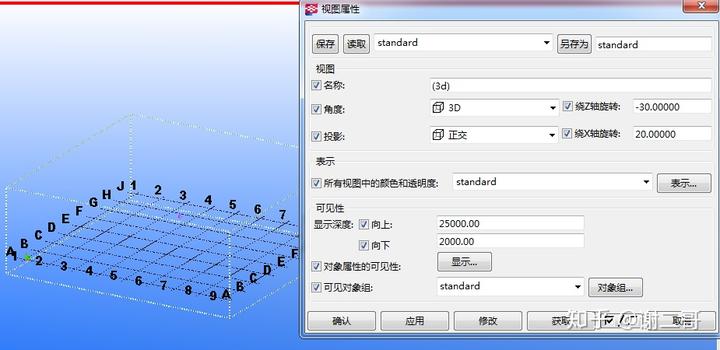

Ctrl + P 切换成3D视图,双击调出《视图属性》


显示深度表示向上下可见的范围:向上:25000,向下2000。可以根据需要修改


按住Ctrl + 鼠标中键 拖动,将动态改变视角

Ctrl + P 切换到平面模式。


【建立工作平面】

(1)沿着轴线

单击轴线,选择创建视图-》沿着轴线

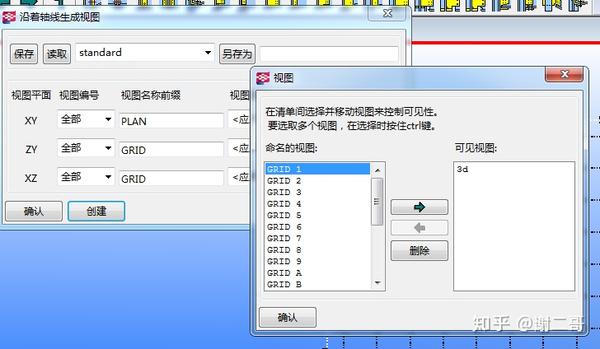

Ctrl + I 调出视图窗口选择可见的视图,最多9个视图


【例子】自定义名称视图(中文名称:水平布置图、立面布置图)

把除了3d视图的其他视图删掉

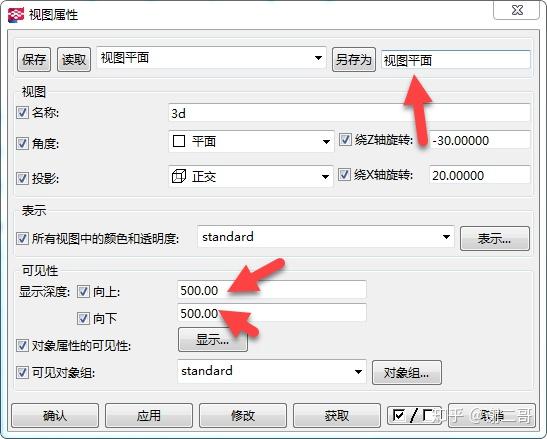

打开3d视图属性,修改上下可见的范围为 500,给属性保存为《视图平面》,方便调用。

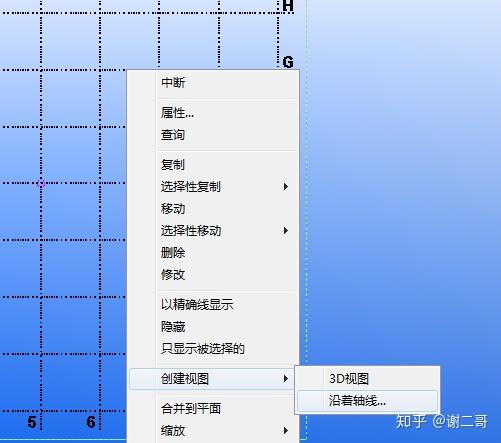

轴线上右击-》创建视图 -》 沿着轴线

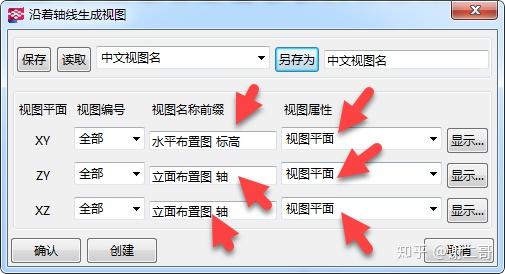

修改前缀,视图属性里选择刚才创建的《视图平面》



创建。

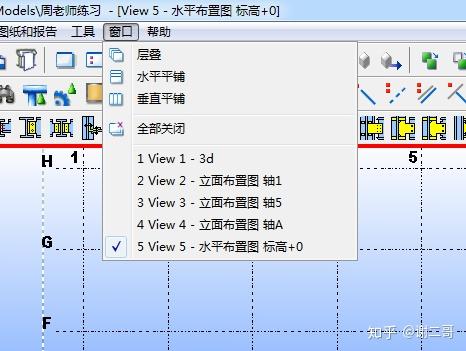

视图最多打开9个。也可以从菜单上访问视图





【提示】视图误删除后,不要单独创建。 删掉所有视图后,重现创建一次!这样不会重复或者遗漏。

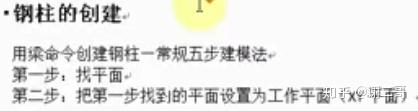

用梁命令创建钢柱


1,找平面

在1轴上画钢柱

2,设轴1为工作平面,

Ctrl+I 选择了立面视图轴1,但是电脑没有找到。需要设置当前平面为工作平面。



在当前视图空白处单击2次,出现下面的图标,表示视图的工作平面就创建好了

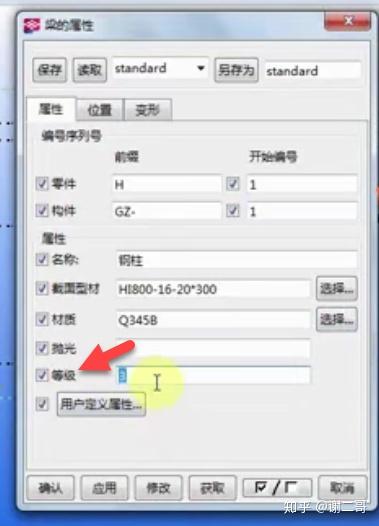

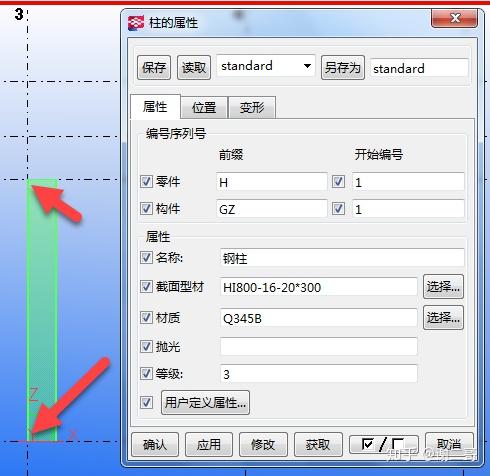

3,设置钢柱属性

非标的,用万能截面 HI ,自定义构件截面

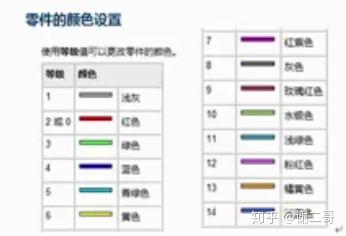

等级,表示零件颜色





4,确定起点和终点



4,调整位置

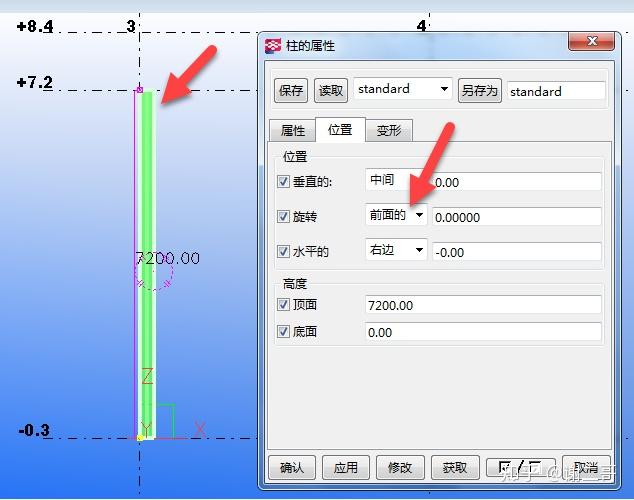

零件的3种位置关系(在平面上,旋转,深度)

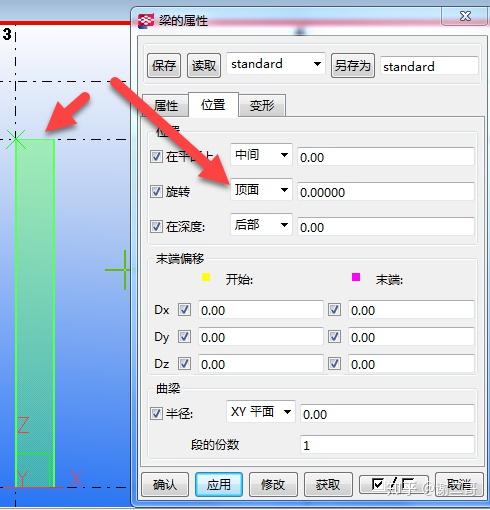

【旋转】腹板面向我们,选择“顶面”


翼缘面向我们,选择“前面的”



【注意,下面错误的!!!】修改时,不能如下在柱的属性里修改



【重新拾取梁的命令,用梁的属性来修改】




查看位置关系:

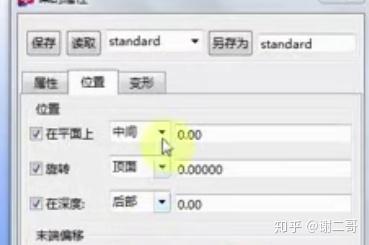

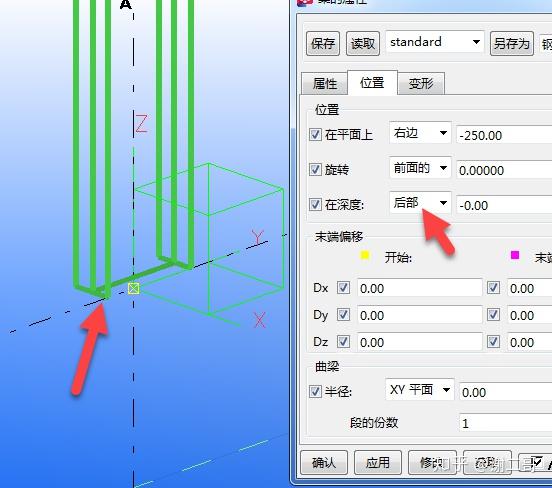

在深度:后面表示如下位置状态。

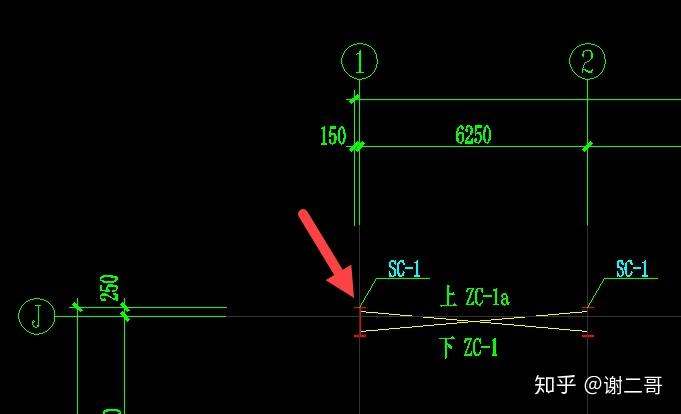

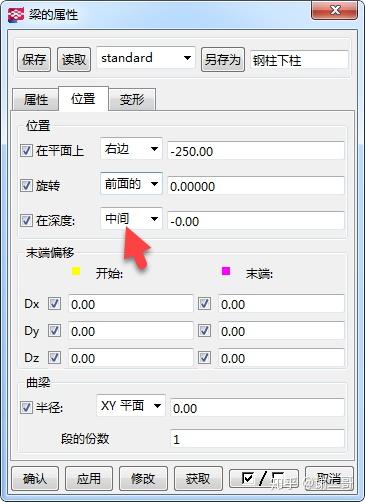

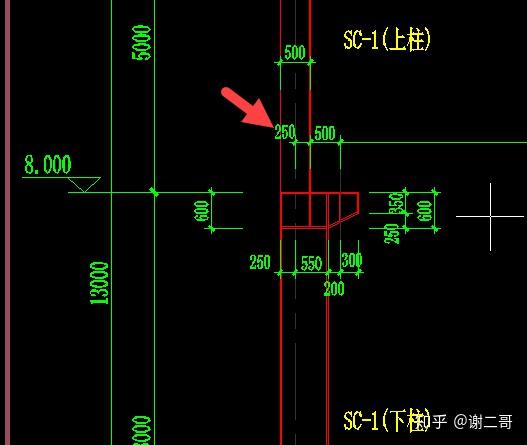

根据图纸,修改为:中间,



3D效果:

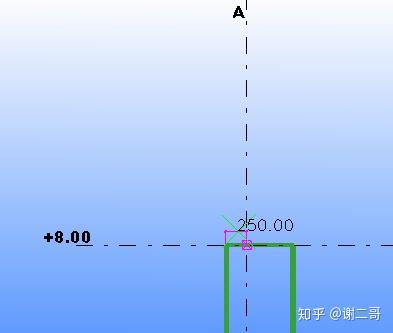

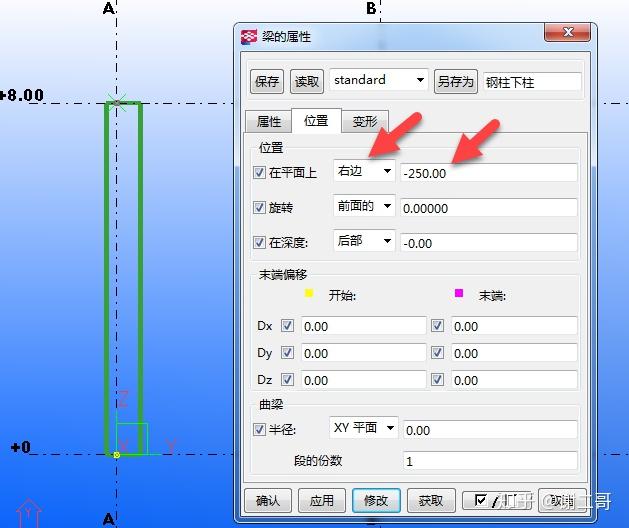

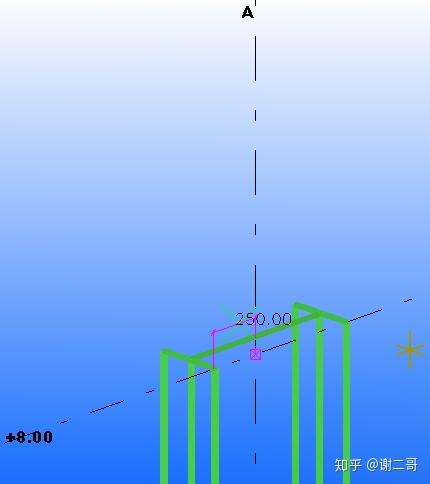

左右的位置:距轴线250mm



在平面上:(3D视图)


(立面视图)
