用梁命令画板时,截面 PL 厚度*宽度,厚度写在前面,会影响清单材料。
无辅助点法创建(板):
当启动需要选择点的命令时,只要按住Ctrl 键,这时拾取的点将作为临时基准点,松开Ctrl键时,选择的点为正式点
基本步骤:
1,找平面
2,设置工作平面
3,设置参数创建
仍选择立面轴1视图

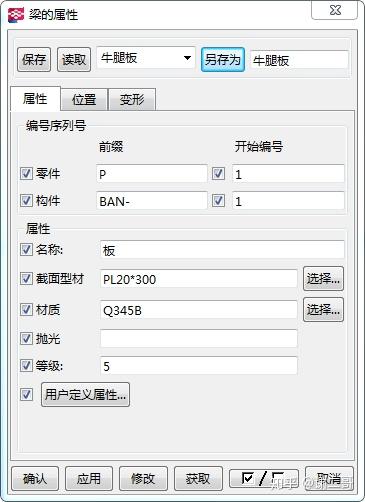

用梁的命令创建板。注意:选择PL截面后,把厚度改到前面,对以后出材料清单有利。
改变等级(颜色)5,与柱子区别

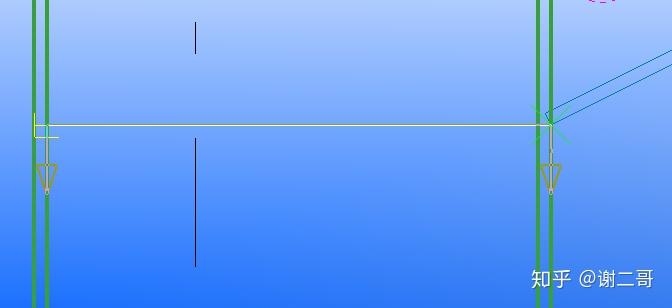

点击起点,然后输入1280(板长度)

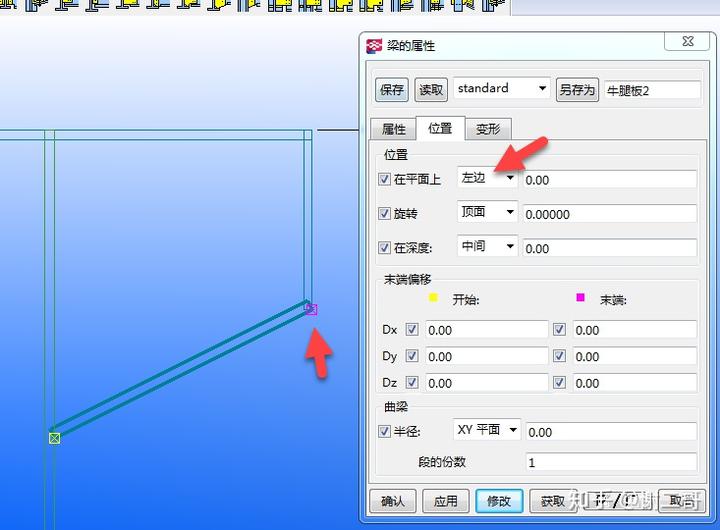

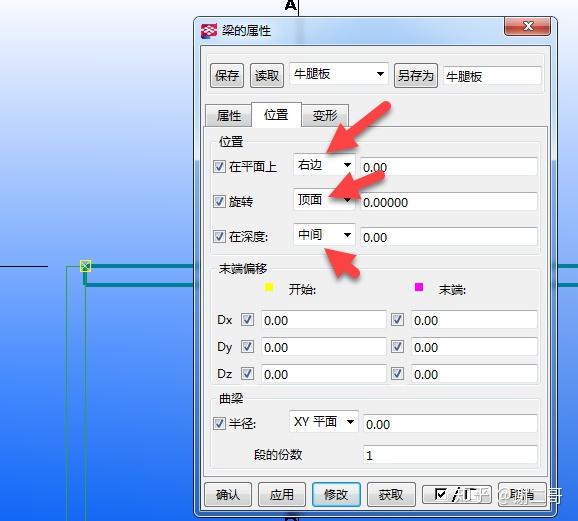

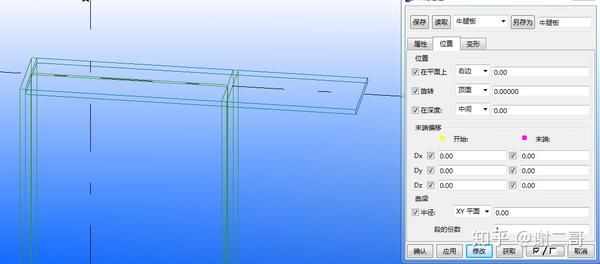

【调整位置】
对H型钢来说:腹板面向我们,就是前面的。翼缘面向这我们,就是顶面的。
对板来说,厚度面向我们,就是顶面的
画板时;
宽度面向我们:《前面的》
厚度面向我们:《顶面》
建立辅助点(从8米标高下面600mm)
也可以不创建辅助点,按住Ctrl选择参考点,确定方向后,输入600,就可以定位在梁的起点了。

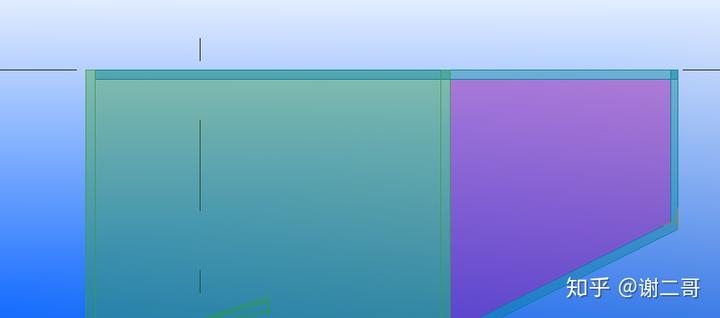

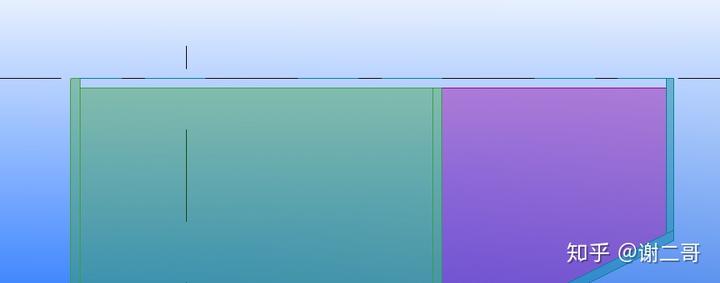

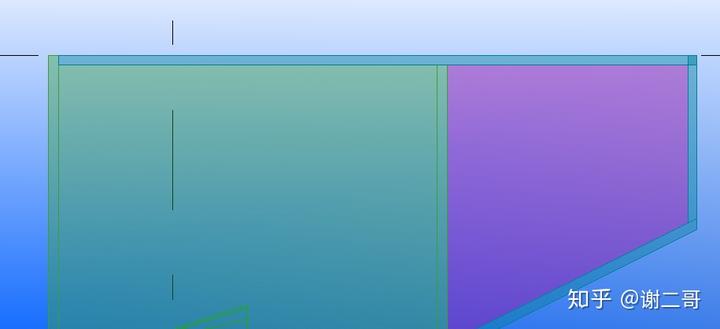

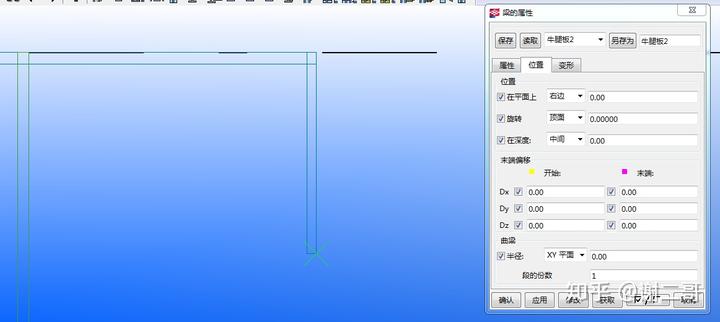

调整位置
用多边形命令画板
启动多边形板命令,依次选择外部角点,中键封闭多边形

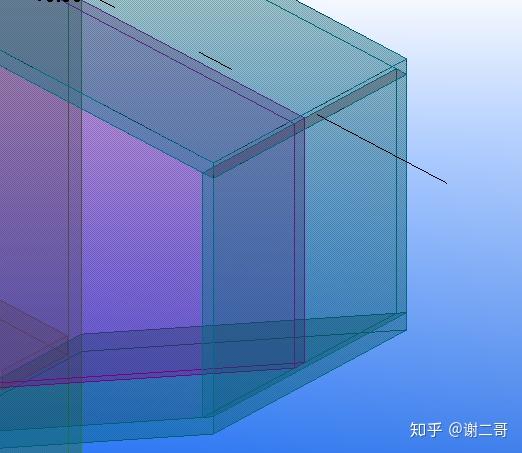

3d效果
可以Ctrl + R ,点击一处。按住左键,可以非常方便的围绕着这个点旋转3d观察。

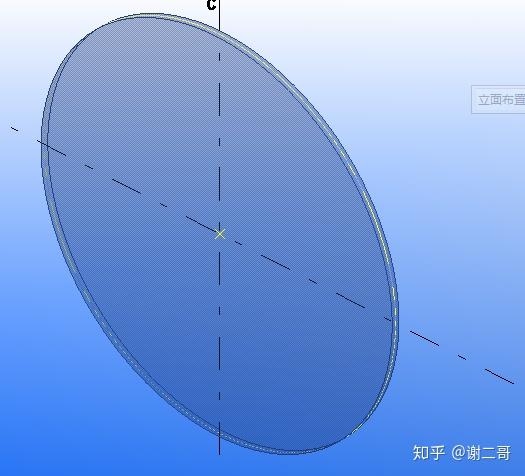

【拓展】用多边形画圆板

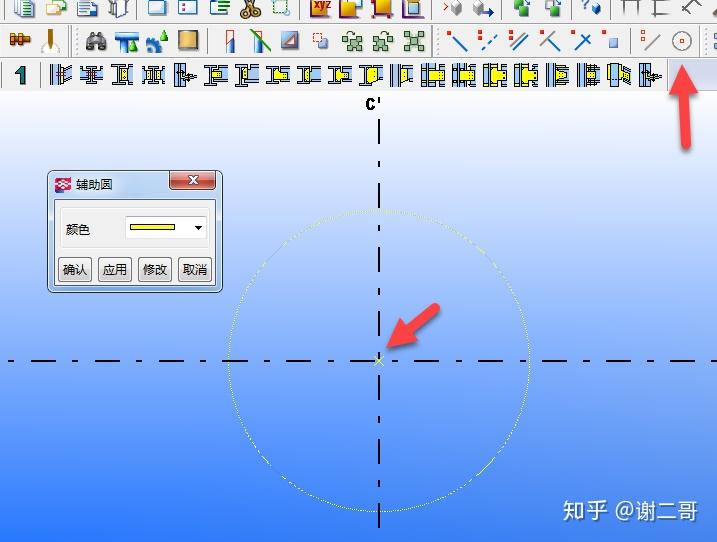

画一个辅助圆

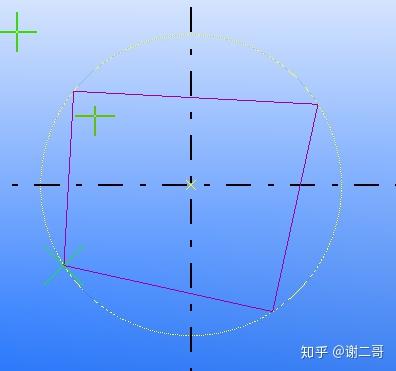

用多边形板命令,在圆弧上画任意四点,中键封闭多边形

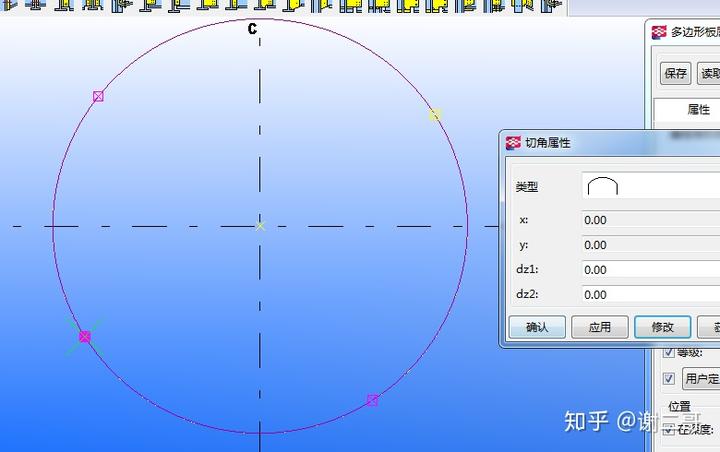

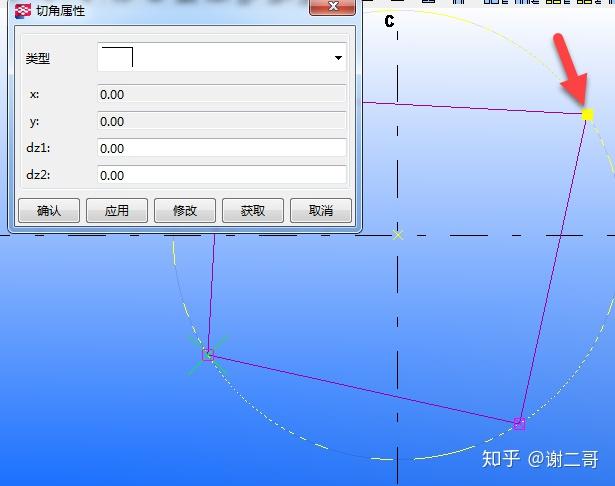

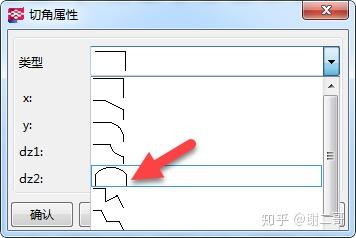

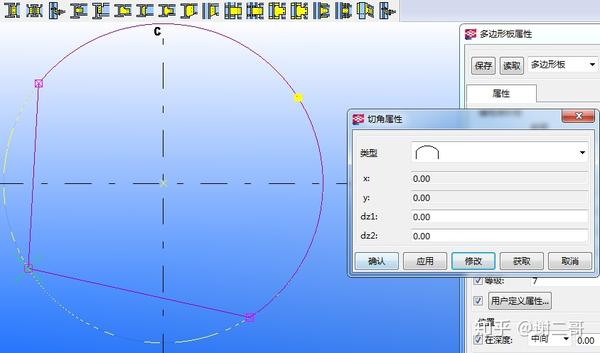

选择这块多边形板,双击节点
节点不好选择时,按Alt键框选,再按住Alt,回车,出现属性框。注意:圆的半径不能太大。

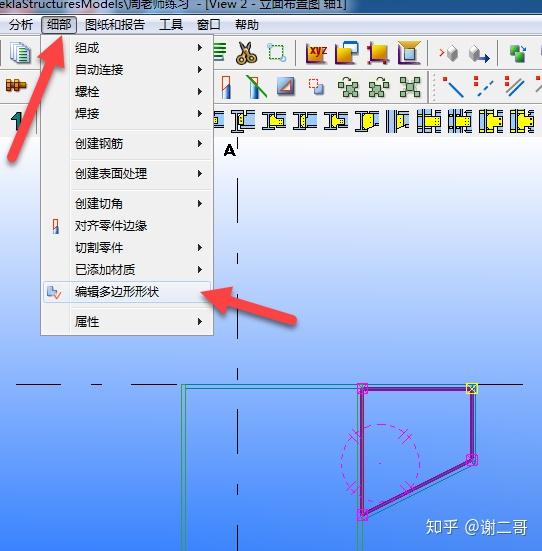

选择多边形板 --》 选择细部--》编辑多边形形状

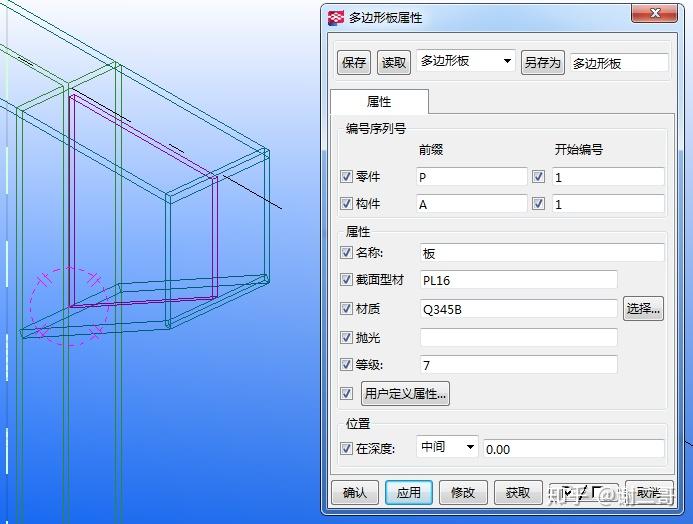

【用多边形板命令创建加劲板】

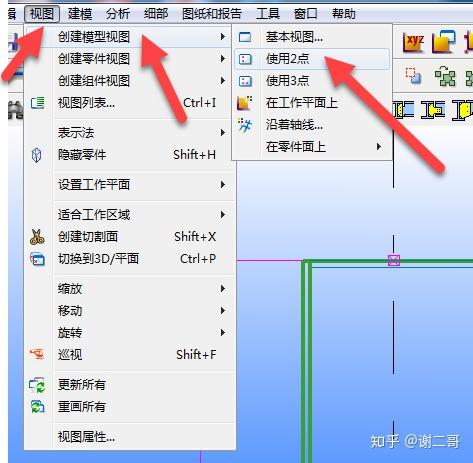

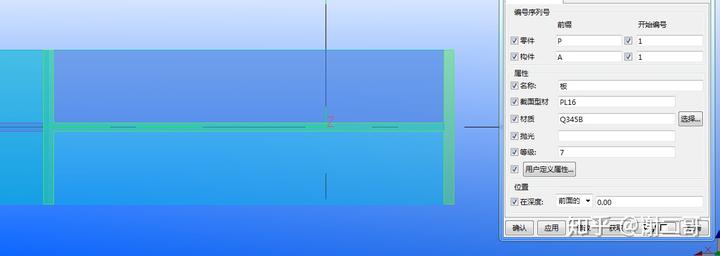

先使用两点创建视图

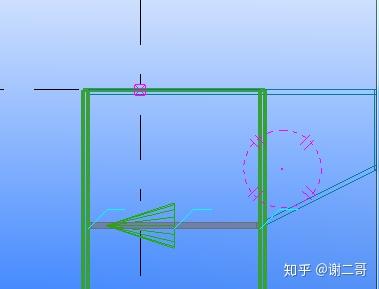

两点确定视图平面,方向向下
四点画出加劲板

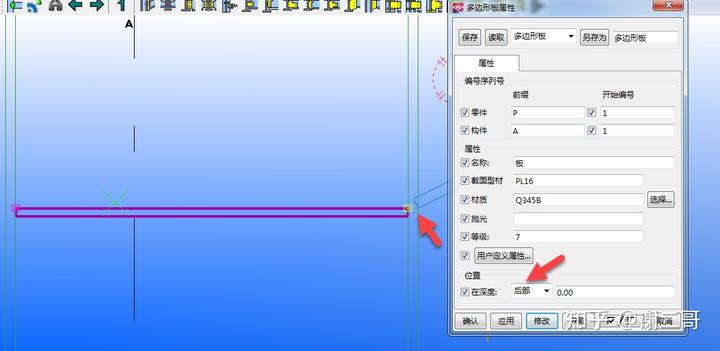

调整位置:深度--》后面
【使用1003节点创建加劲板】

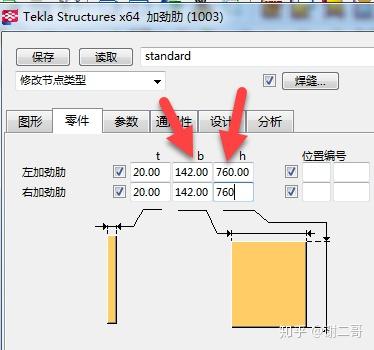

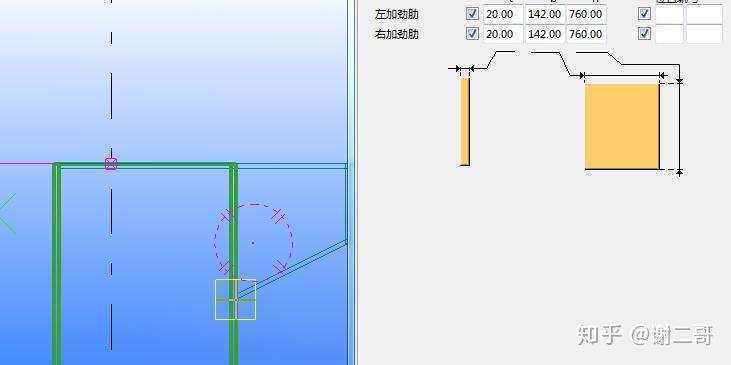

零件里,t(厚度)填20,b,h可以不填,软件自动计算,如果要填,必须准确
选择H钢柱,选择加劲板的位置
生成了

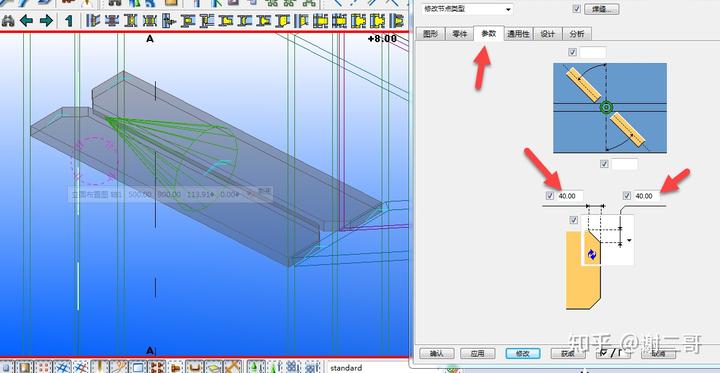

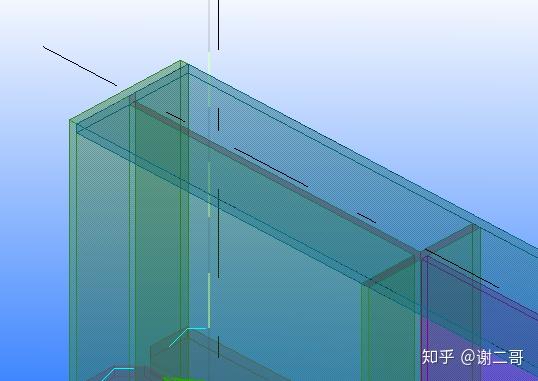

3d观察。可以输入数值修改倒角,然后点修改。
零件切换
(1)对齐零件边缘,多切少补

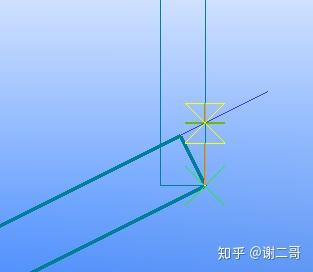

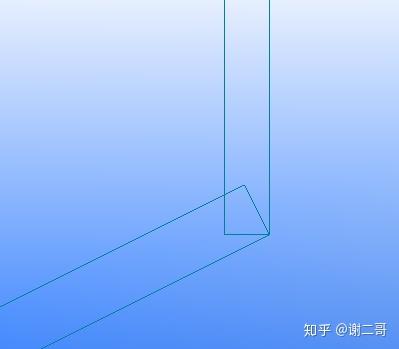

之前:

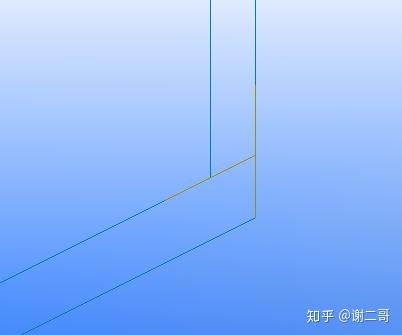

切后

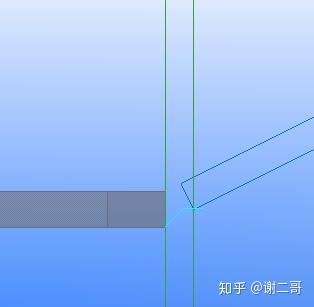

切前:
切后:

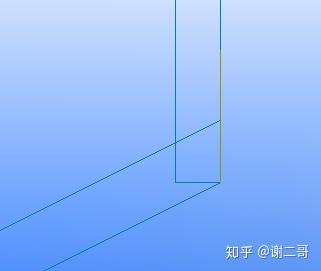

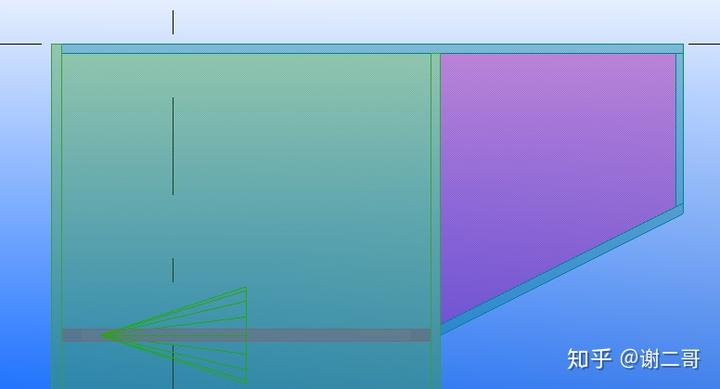

效果如下,延伸了
再切下面的板:

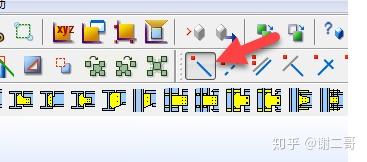

(2)使用线切割,把零件分成两部分,可以自由选择保留那一部分
选择的一边,就是不要的一边。
板切割线删除,就恢复。
(3)多边形切割

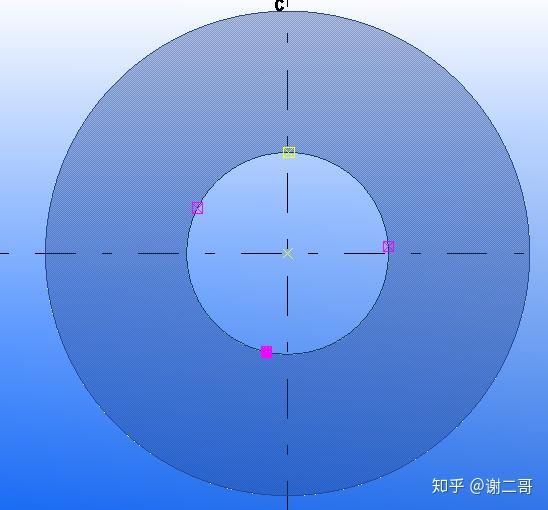

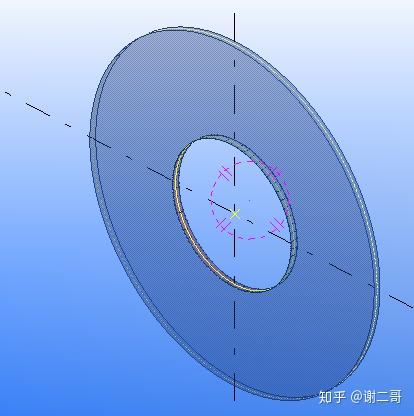

可以制作圆环(掏洞)
Ctrl +2 切换成实体模式显示

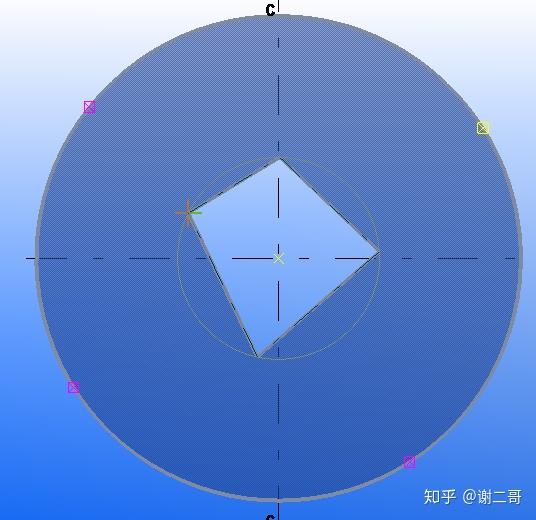

选择多边形切割,选择被切割的大圆板,然后在辅助圆上四点画多边形,中键封闭
然后选择内侧的多边形定点倒圆,切成圆环。

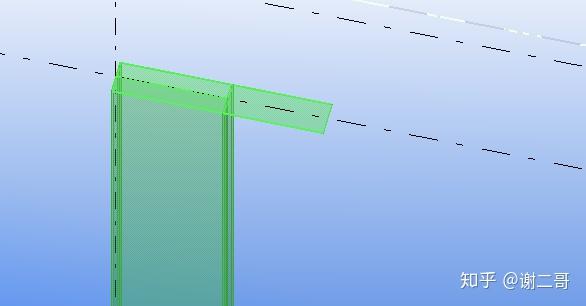

3d效果

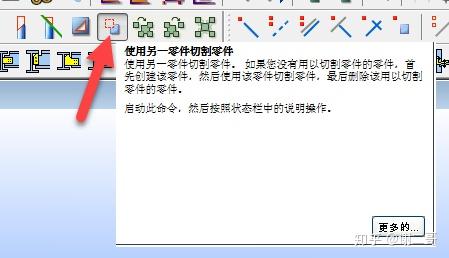

(4)使用零件切割零件
用板切柱,切割前:
先选择被切割的零件,(柱子)
然后选择切割的零件,(板)
隐藏板后看的更清楚
再切边上的牛腿立板
最终完成图
