GFD-Punggol读取Mastercam刀具信息技巧

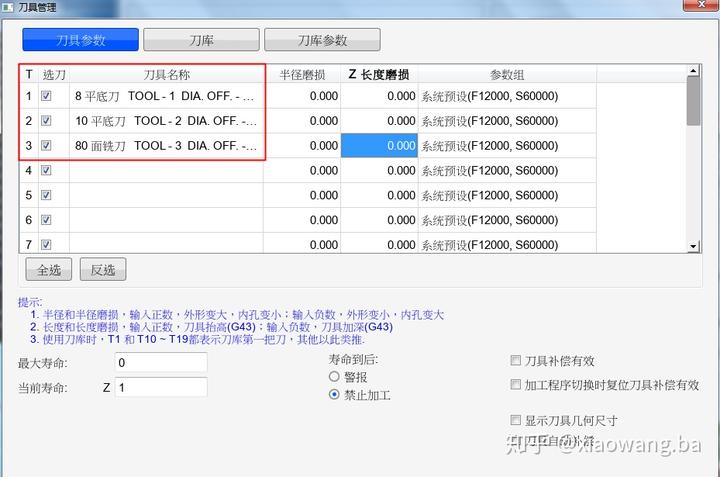

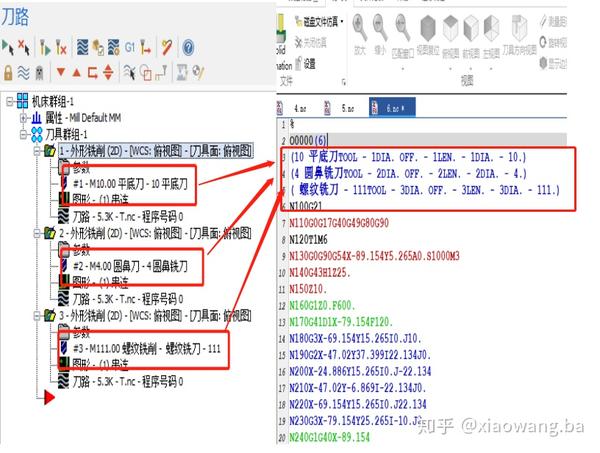

在GFD-Punggol软件“刀具参数”界面,系统可以读取到NC程序中刀具的备注信息,如图。


此功能不可谓不强大、不牛叉、不碉堡,然xue微略感遗憾或者说美中不足的是,系统读且只读Mastercam9.1此款软件后处理生成的刀具信息,也难怪,市面上辣么多的CAM软件,每款软件又有辣么多的版本,各版本后处理又或许有着不同的备注信息。以至,数控系统着实难以对如此多的软件NC信息进行兼容解析。于是乎,换向思考,是否可以通过对软件(比如Mastercam2017)后处理进行编辑调整,达到理想中的效果呢?Let's try!


思路1:直接修改2017版本自带的默认后处理程序;

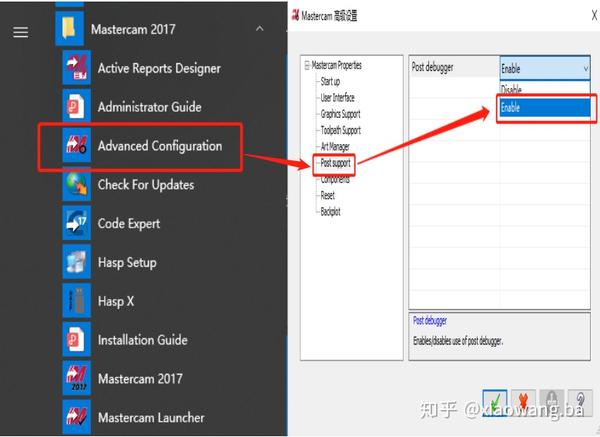

1,打开后处理调试器开关。选择“Enable”,之后在软件中后处理生成NC代码时,左下角“蜘蛛”图形就会高亮而非灰色显示。

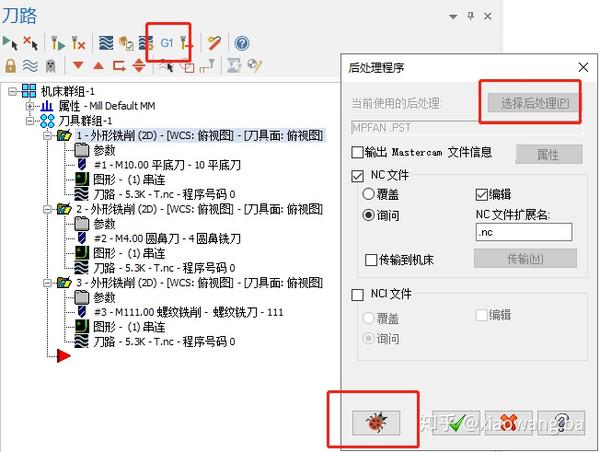

2,选择后处理文件。温馨提示:同时按键盘(Ctrl+Shift+Alt+P)后,可以更换后处理文件,之后点击‘后处理程序’左下角“蜘蛛”运行;

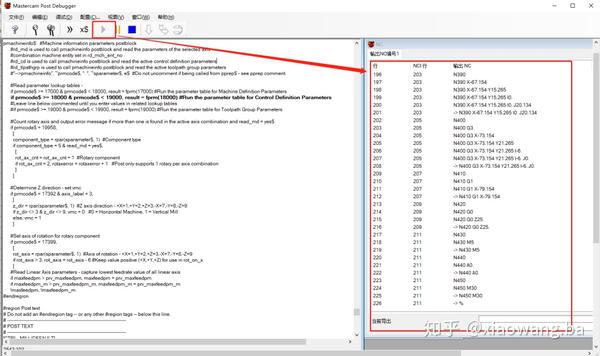

3,运行+查找:在调试器右侧‘输出NC编号’界面某行程序鼠标双击时,会有对应的后处理代码在左侧高亮显示,可以对刀具备注信息对应的后处理代码进行查看;

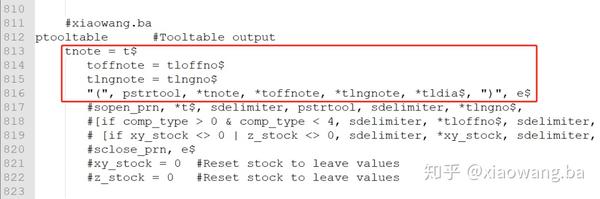

4,修改:用编辑器(如记事本)打开后处理程序,对相应部分进行修改(部分代码可从9.1版本拷贝),具体修改过程略;





5,验证:采用修改后的后处理代码生成NC程序,验证Punggol软件加载刀具信息情况。






思路2:升级9.1版本后处理至2017软件版本可用;

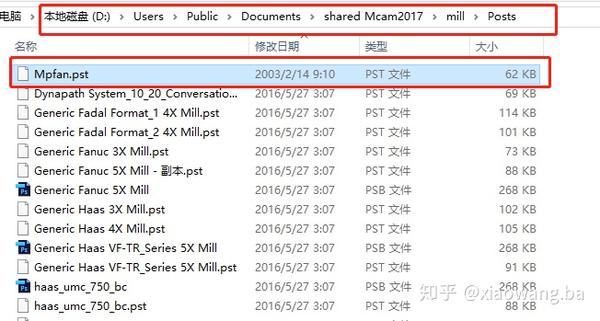

1,拷贝9.1后处理文件到2017后处理文件夹处;

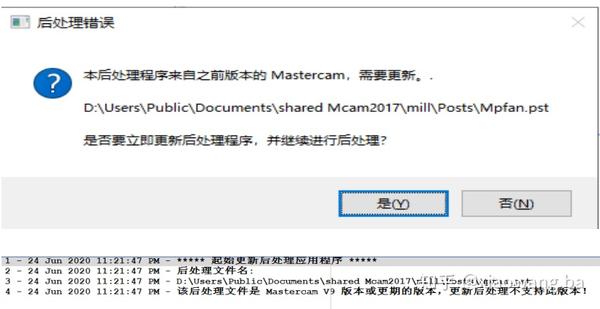

2,在Mastercam2017软件中编程,选择此后处理文件生成NC程序。(遗憾的是,有报错。)

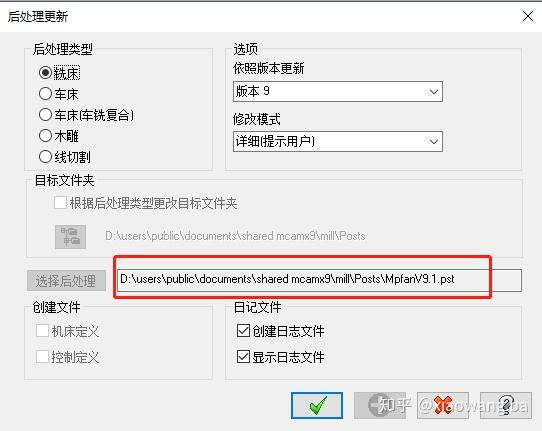

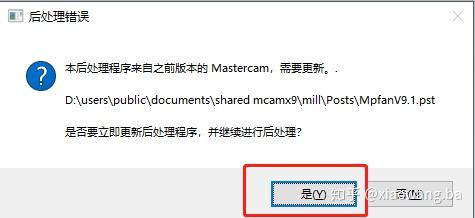

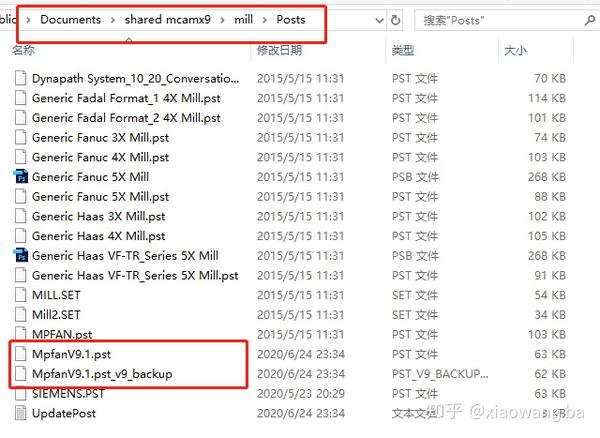

3,面对此报错,该如何处理呢?办法当然是有的:先升级到X版本,比如X9。如第一步骤所述,先拷贝9.1后处理文件到X9后处理文件夹处。打开X9软件编程、执行后处理生成NC代码。之后可按指引完成升级。

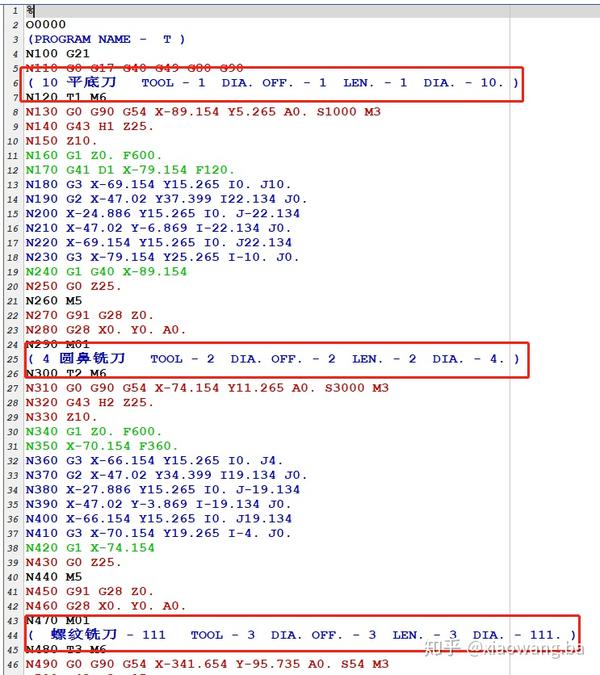

4,采用同样的方式,可将X9中的后处理(由9.1升级而来)再次升级到2017版本中。利用升级后的代码处理程序如下,后处理升级工作完成。
