在进行FLUENT仿真迭代之前需要先对计算域进行赋初值,也就是初始化,然后FLUENT才能根据初始值以及边界条件等进行方程的迭代求解。FLUENT提供了两种不同的方法进行赋初值,一个是初始化,一个是patch,在进行patch之前需要首先初始化一下。两者也可以结合使用。对于初始化,有三种方法,一个是标准初始化,一个是FMG初始化,还有一个就是今天要讲的混合初始化。另外两种初始化以及patch留待下一篇讲解。
混合初始化针对不同的边界条件有不同的方法进行插值来进行求解拉普拉斯方程。混合初始化主要是针对一些复杂的几何模型来求解拉普拉斯方程得到初始的压力场和速度场从而对计算域进行赋初值。对于其他的变量,诸如温度,湍流度,组分分布,体积分数等等主要是根据全局平均值或者特定的方法进行赋值(具体是什么特定方法,理论文档里面有详细介绍,参见help文档theory guide 21.8小节)。
对于稳态单相流动,FLUENT默认采用的是混合初始化。对于其他的诸如多相流或者瞬态计算,默认的是标准初始化。不过请注意,这两种初始化方法都可以应用于所有的流动计算中,不管稳态还是瞬态,也不管单相多相甚至组分燃烧等等。
下面讲一下混合初始化面板的各个选项的意义。如下图所示。

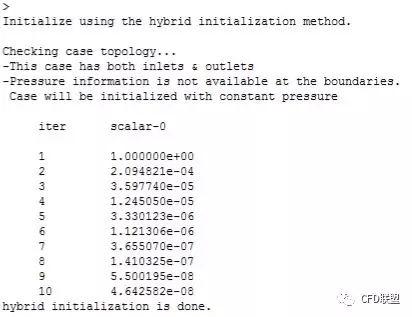

点击initialize之后,软件会进行迭代计算,残差达到1e-6一般认为是达到了收敛标准,如下图所示。
大多数情况下,我们不需要点击more settings进行设置,而是直接点击initialize进行初始化就好了。但是有时候点击了初始化之后迭代没有达到默认的收敛标准也就是没有达到1e-6,或者初始化的流场不是我们想要的流场,这时候就需要点击more settings进行设置了。
