SiemensEDA、Altium、Cadence行业格局分析

随着国产化需求持续释放，国产EDA以高姿态进入大众视野，国产EDA龙头企业华大九天、引领存储EDA的概伦电子、为芯片设计提供全面的验证解决方案的芯华章、有功能丰富永久免费的板级EDA工具的嘉立创EDA等公司形成群雄角逐局面。

此前，华为也宣布其设计团队联合国内EDA企业已基本实现14nm以上EDA工具的国产化，同时板级EDA工具也实现突破。这则消息一度引起热议，有肯定也有质疑。那么EDA为什么会受到如此广泛的关注呢？

彭老师将从以下几个方面来介绍EDA和板级EDA的主要竞争格局：

一、EDA技术概述及行业挑战

二、国外板级EDA竞争格局

三、国外板级EDA工具功能分析

四、Altium和PADS的竞争分析

前言

板级EDA工具全球市场由少数供应商Siemens EDA (Mentor Graphics)、 Cadence、Zuken、Altium主导，他们在2019年集体占据了该细分市场69%的份额。疫情前Siemens EDA以37%的份额领跑全球PCB设计工具市场，紧随其后的是Cadence（17%的份额），Altium（12%的份额）。Altium在过去十年中迅速成为领主要的PCB供应商之一。截止到2023年第一季度，国外三家的板级EDA工具，在我们国内目前占据了80%以上的份额。

数据来源：Pedestal Research （2020年12月）

Siemens EDA （Mentor Graphics）

1981年由前泰克工程师创立了Mentor Graphics，西门子以45亿美元收购 Mentor Graphics公司。从此Mentor Graphics成为西门子数字工厂DF集团的一部分，到2021年彻底将Mentor改为了Siemens EDA。Siemens EDA PCB设计工具目前主要包含Xpedition Enterprise和PADS两大系列。

Xpedition Enterprise 是业内具有创新性的 PCB 设计流程，提供从系统设计定义到制造执行的集成方案。其独特的专利技术能将设计周期缩短 50% 或以上，同时显著提高整体质量和资源效率。借助Xpedition Enterprise，全球工程团队可以在多学科的企业环境中开发世界上最复杂的电子系统，提升他们所在组织的竞争力，为市场提供先进的产品。

Xpedition一直引以为傲的是其创新性的多人协同设计功能，被视为一种加速和改进产品从概念到制造的开发过程的创新技术。

1986年Gene Marsh创立了Pads Software，2000年Innoveda 收购 PADS Software，其后改名为PowerPCB，在2002年4月Innoveda被Mentor Graphics以1.6亿美元收购，后面再次改用原名PADS。直到西门子收购Mentor Graphics后，PADS定位是面向独立工程师和低端产品用户。

PADS VX系列又可分为三个不同的版本，PADS Standard标准型、PADS Standard Plus标准加强型、PADS Professional专业型。

其中，PADS Standard版本和PADS Standard Plus版本的操作与我们常用的PowerPCB、PADS 2007、PADS 9.5是一致的，而PADS Professional版本的操作则是和Xpedition VX版本类似。PADS Standard原理图工具是PADS logic，PCB工具是PADS layout，自动布线工具是PADS router。

2022财年，西门子营收在可比基础上增长8.2%，达到720亿欧元（2021财年：623亿欧元）。其中，西门子工业软件部分实现了47亿欧元的收入，目前Siemens EDA占据了数字化工业部门软件总收入的三分之一以上，2022年的增长率为20%。

Simens EDA 官方网站：https://eda.sw.siemens.com/en-US/pcb/

Altium

1985年Nick Martin 创建Protel International Pty Ltd，开创了Altium公司。1993年改名为Alitium，2020年推出了云端产品ALTIUM365。

Altium公司的前身就是在国内知名度非常高的Protel。很多学校的电子专业都还有Protel99SE这门基础课，影响非常广泛。Protel最大的特点就是灵活，给了用户最大的自由度，几乎可以为所欲为。很多从DOS版本一直用过来的老工程师对Protel情有独钟。一些老工程师使用Protel都是直接画PCB，因为原理图都已经烂熟于心了。这种不重视设计流程的设计方式虽然灵活，但是给后续工作交接，设计交流会带来困难。从Protel 99SE以后Altium公司对软件进行了多次大规模的升级改进，目前的最新版本应该是Altium Designer 23。

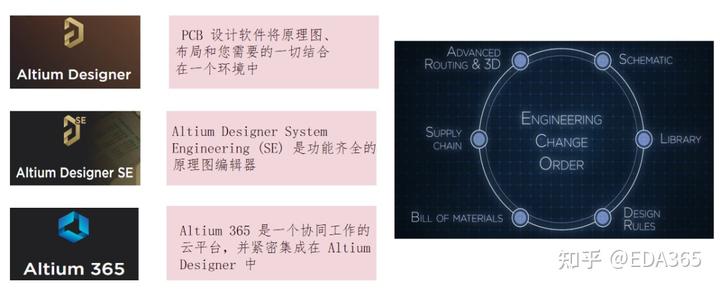

  AD软件最大的特点就是整合，它把所有的功能整合到一个工具当中，随着软件的更新，功能越来越强大，同时软件的体积也越来越大的让人难以接受了。不过一些功能很贴心，考虑到了用户使用的方便。比如在网络上实时的显示网络名称，这个功能在其他工具的新版本软件中都有借鉴。可以说AD依然是容易上手的好用的PCB设计工具。

Altium 2022 年下半年的收入为 1.195 亿美元，比上半年增长 17%。其订阅人数从一年前的 55,978 人增加到下半年末的 58,030 人，目标是全年订阅人数超过 60,000 人。该公司预计全年收入为 2.55 亿美元至 2.65 亿美元，其设计软件业务的收入预测为 1.95 亿美元至 2 亿美元。

Altium 官方网站：https://www.altium.com/

Cadence

1982年Cadence 的前身 ECAD Inc. 成立。1988年Dracula的制造商ECAD收购了Framework Colt Ensemble的开发商SDA Systems， 并组建了Cadence Design Systems。1999年Cadence收购了OrCAD。

1992年Cadence公司进入中国大陆市场，迄今已拥有大量的集成电路(IC)及系统级设计客户群体。Cadence Allegro® 系统互连和系统级封装(SiP)技术支持IC/封装协同设计，可同时优化硅芯片及其封装。Allegro工具提供了一个全面的PCB设计、分析和物理布局解决方案。Cadence OrCAD® PCB设计解决方案具有成本效益、可扩展和功能丰富。

Cadence在致力于推动与成就中国商业客户成功的同时，也专注于对中国集成电路及系统设计后备人才力量的培养。教育合作计划作为Cadence公司在中国的一项长期的战略性计划，其依托于Cadence的技术团队，并有一定的研发实力作为后盾，针对不同大学的特点，制定有多种教育支持计划，同时建立了一整套以大学为基础的教育培养方案。旨在将Cadence独有的技术与设计理念传播至中国的高等学府，为中国培养更多的集成电路设计人才。这一方案有效实现了Cadence中国与各高校之间的互动合作。

Cadence 官方网站：https://www.cadence.com/en_US/home/tools/pcb-design-and-analysis.html
