揭秘AutoCAD隐藏功能:透明命令CAL的魅力

其实做为一款辅助设计的软件,AutoCAD本身就具有强大的计算能力,并且这种计算能力是开放给用户的。例如上面的例子,需要长度为的线的话,只需要用一条命令就行了:’cal

有用户问了,我正在画线的命令中,使用另外一条命令不会把当前命令给取消掉吗?

大家注意’cal命令,最前面的 ’ 符号表示这是一条透明命令,而所谓的透明命令,就是指那些可以在一条命令的运行过程中『插播』的命令。

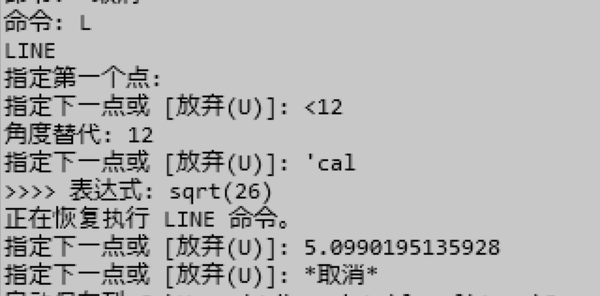

好,我们来看看,怎样画一条长度是26开根,角度为12度的一条直线吧。


从上面可以看到,我首先是确定了绘图的方向:<12表示是角度。后面我直接用’cal命令,开始输入了一个表达式『sqrt(26)』,这就是求开方的公式。

既然有了开方,那么自然就有平方等一系列公式。从帮助文件我翻出来了一堆:

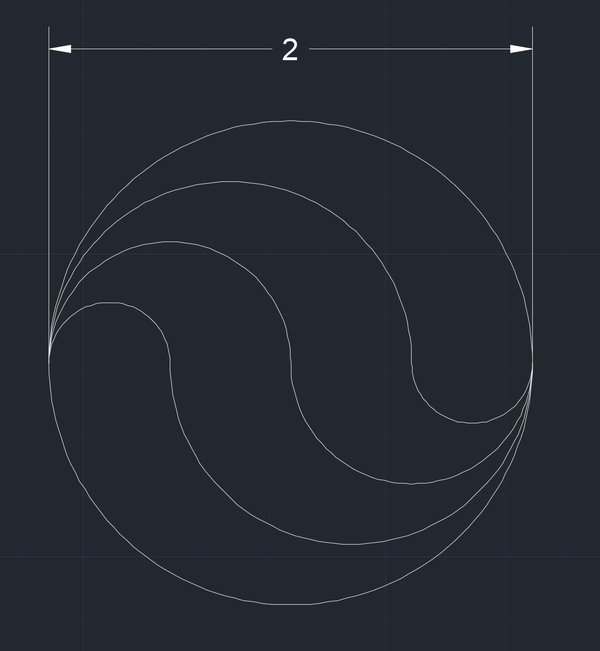

好,我们利用这张表来做个习题:


这道题不难,我相信大部分的AutoCAD用户或快或慢,都能画出来。(其实这是当年弄出来考绘图技巧的,但是说实话真的只能算奇技淫巧的一部分,没啥意思,如果有兴趣知道怎么画最快的同学可以私信我,人数多了我放视频。

但是如果我把尺寸从2换成了2*Pi(晕倒知乎Pi打不出来)呢?我相信大部分的人也能猜出来:缩放Pi倍就可以了。问题是这个缩放比例是怎么确定的

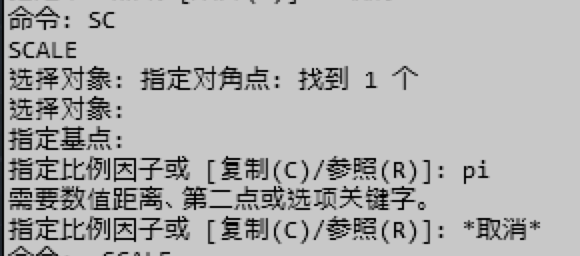

有眼尖的同学其实已经发现了,上面的表格中有Pi这个常量的,然后就兴冲冲的:

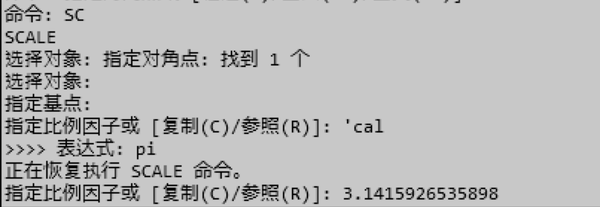

十动然而被拒了有木有,那么正确的打开姿势是什么呢?很简单,加’cal命令再输入就可以了。
