AutoCAD隐藏功能揭秘：点云处理的奥秘

首先，我们要知道什么是点云？

点云就是由大量点构成的近似实体的对象，比如下面这张图：

貌似是一个小镇对不对？

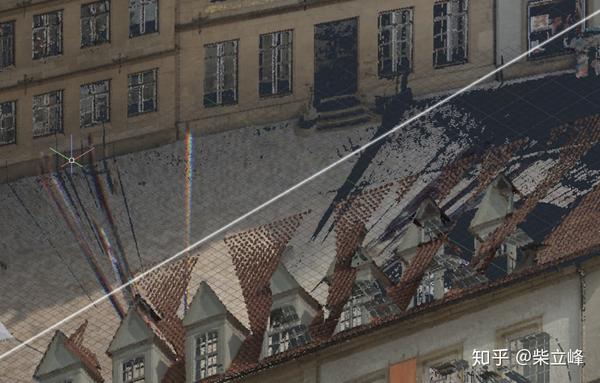

放大看到了更多的细节……

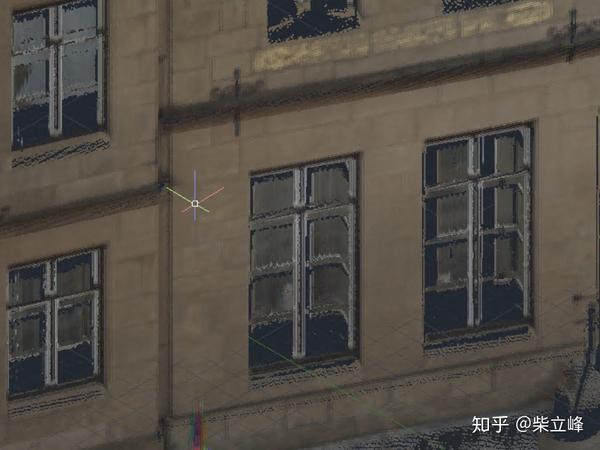

放大到一扇窗的细节

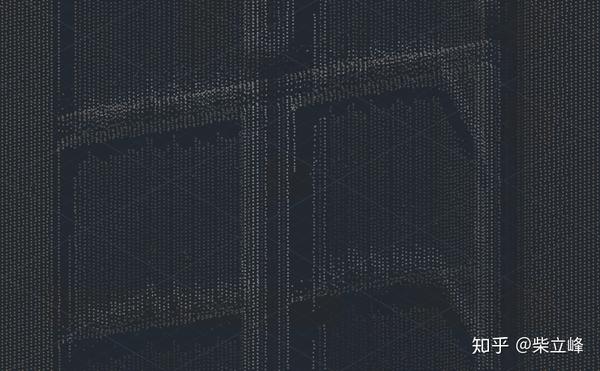

其实最后发现，就是一大堆的点。（基本我这种密恐中期的人，看到这里汗毛都竖起来了）

所以，我们可以说，当点足够多，足够密集 ，就可以把它当做实体来考虑。

这就是点云Point Cloud。

那么，点云是怎么生成的呢？是怎么到AutoCAD里面的呢？

首先，你要有一套扫描设备，比如：

这是一套Faro的激光扫描仪，当然，市场上的扫描仪有很多牌子很多种类。有这种直接一个三脚架架在地上的，也有直接挂在无人机上的。

而且厂商一多，最麻烦的其实是什么？输出格式啊……不同的厂商有不同的输出格式，而在AutoCAD和其他的Autodesk产品例如3ds

  Max或者Revit中，支持的点云格式只有RCS和RCP格式……那么中间少了什么呢？

在安装AutoCAD的时候，会附带安装的Autodesk ReCap，这是Autodesk出品的针对点云的产品。

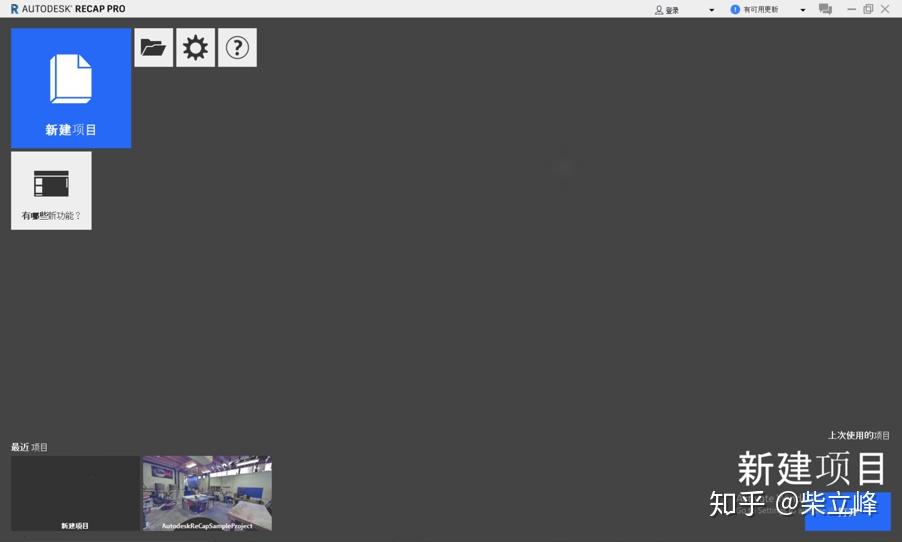

打开ReCap，界面非常简单，如果要转换点云文件格式，可以点击左上角最大的『新建项目』。

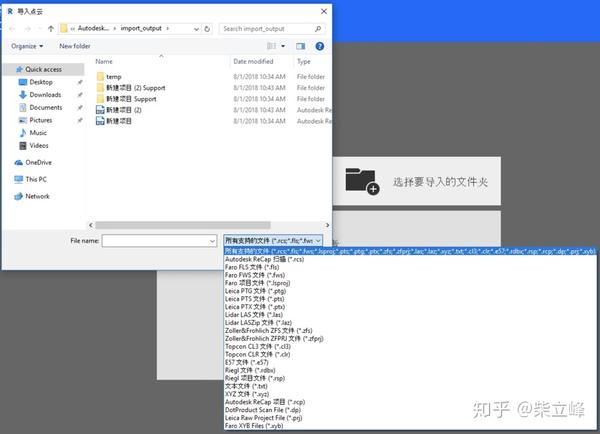

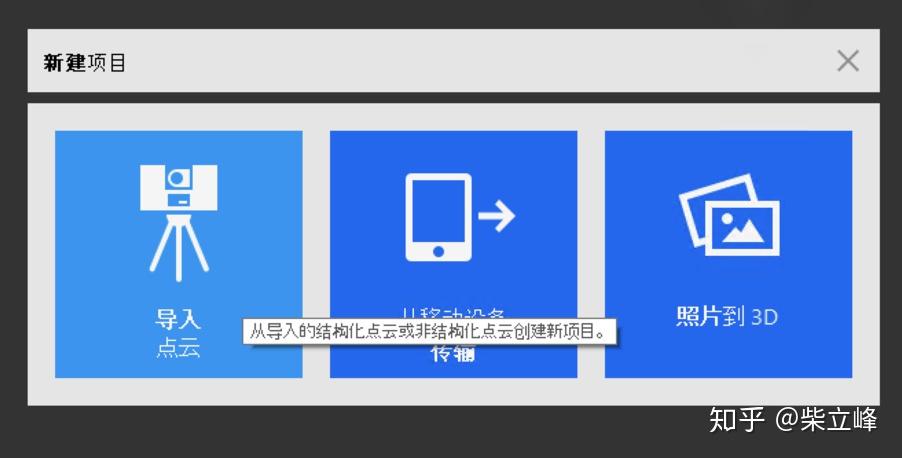

点击导入点云以后，可以在打开文件的对话框中查看到支持的文件格式

可以发现，ReCap支持的格式非常多，有不同厂商的格式，如果不是这些厂商怎么办呢？没关系，.txt（How Old Are U！咋老是你！）和.xyz是通用格式，是点云中的DWG，绝大部分的扫描仪都支持这两个格式。

一个点云扫描文件，其实一般来说就是一堆数据，一大堆数据。这堆数据基本就是点的三要素：X/Y/Z坐标，有些扫描仪还支持将点的颜色RGB值扫描出来。

利用ReCap将扫描仪生成的点云文件转换成RCS或者RCP文件即可。

然后，你要有一个2015之后版本的AutoCAD

运行POINTCOULDATTACH或者PCATTACH命令，选择刚才生成的RCS或者RCP即可。

*PS：由于点云文件通常都包含大量数据，所以一个文件都超级大，我这里有很多按G来作为计量单位的RCS文件，所以整个点云功能都只能在64位的AutoCAD上才能使用。请注意您的AutoCAD类别。

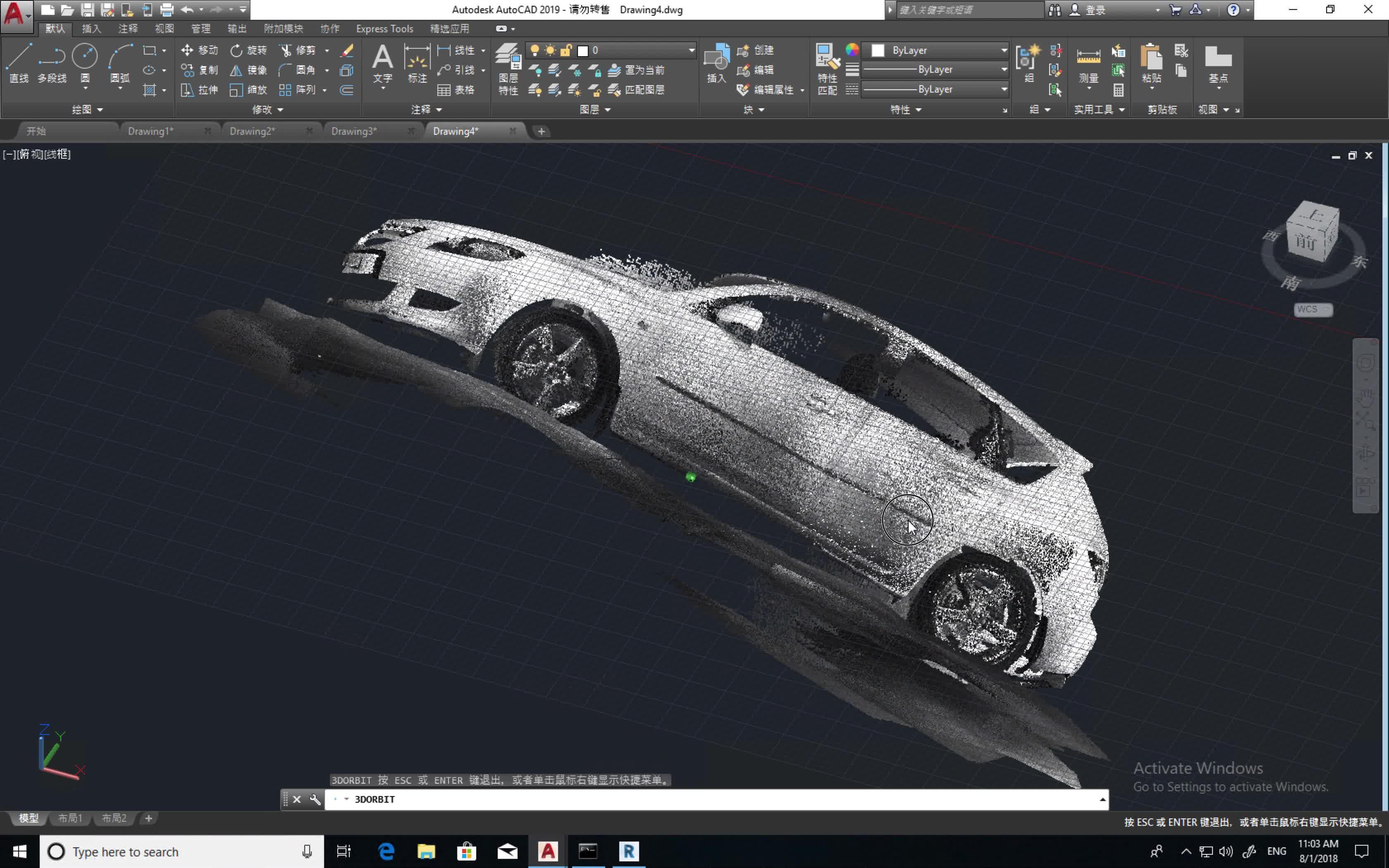

来看一段点云的文件的旋转效果：

再然后，就可以在AutoCAD中或者其他的Autodesk产品中进行二次建模了……

好，回到整个点云，有同学问，点云可以运用在哪些场景下呢？

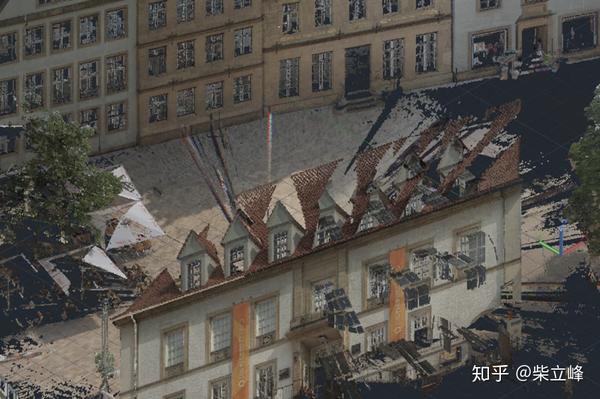

比如：建筑翻新

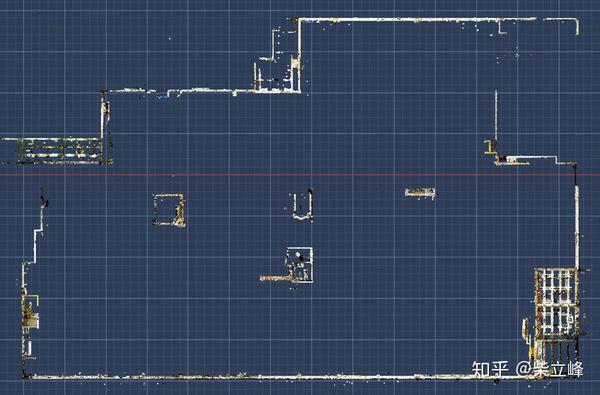

直接用扫描出来的点云项目，抽取一个薄层，即为平面图这样方便在翻新时检查整个结构……不用点对点测量。

还有，工厂布局：

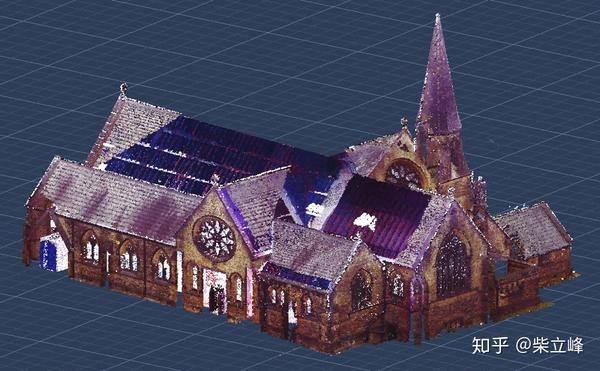

还有，做古建筑保护翻新：

最后，还可以结合3D打印，把某个建筑的扫描体，缩小N倍以后3D打印成模型。
