SOLIDWORKS中的“人工智能”技术应用

录制宏程序

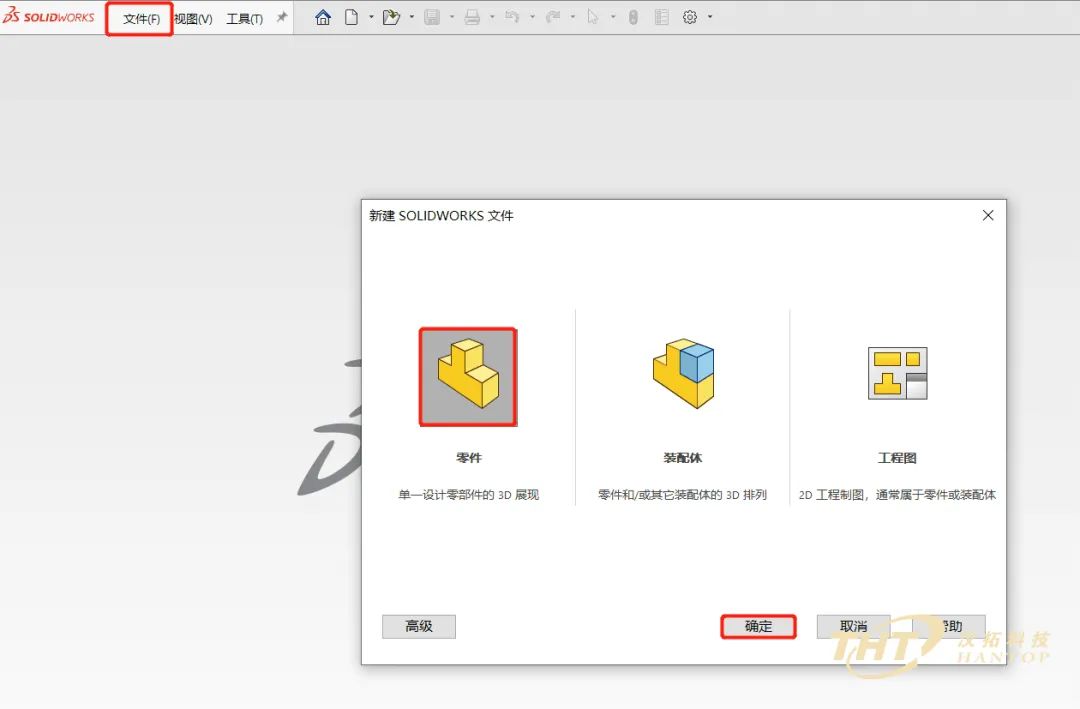

01 在SOLIDWORKS中工具栏中—文件—新建零件模块

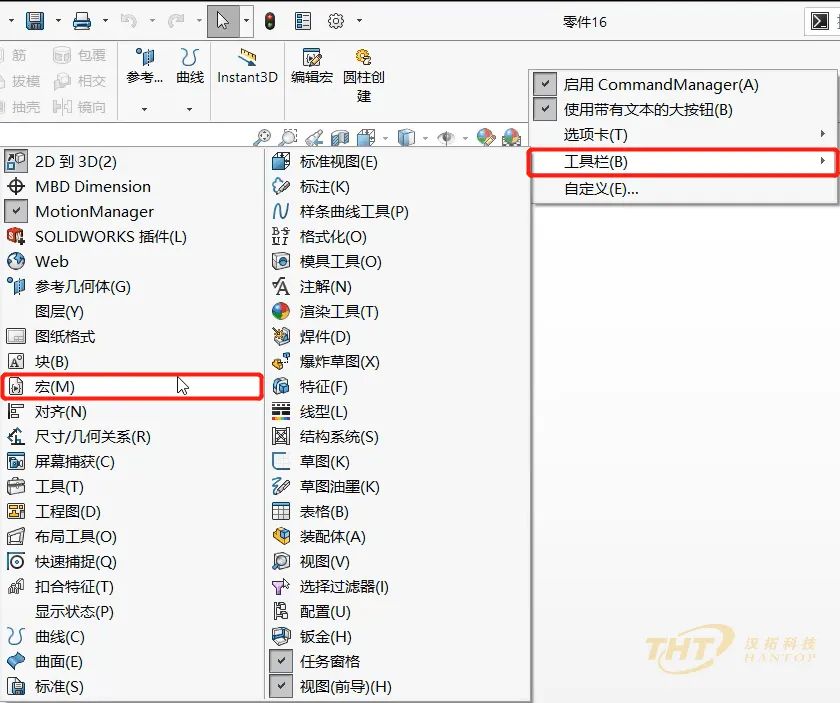

02 右键上方菜单栏空白处，添加工具栏中的“宏”

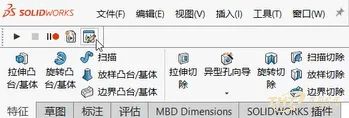

03 点击宏工具栏中的“录制/暂停宏”，开始宏录制

04 进入草图界面—选择基准面—绘制圆形—双击修改尺寸为20mm

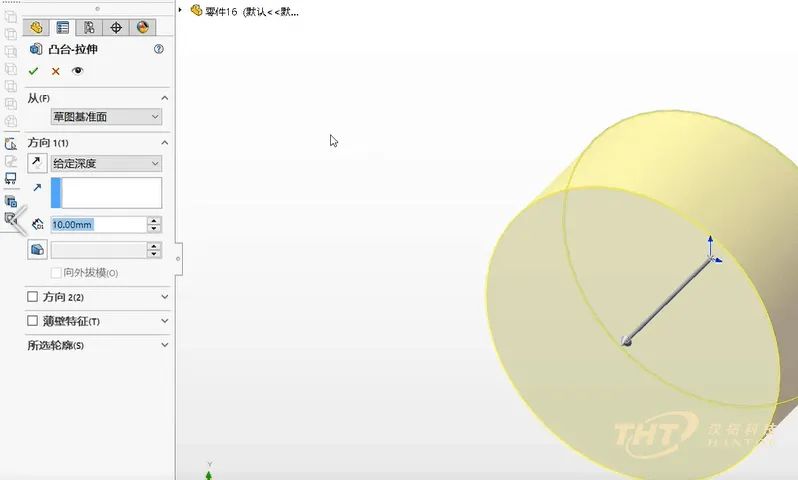

05 将草图拉伸高度为10mm

06 点击宏工具栏中的“录制/暂停宏”，结束宏录制，对所录制宏程序命名并保存

编辑宏程序

01 点击宏工具栏中的“编辑宏程序”，选择所录制的宏程序并打开

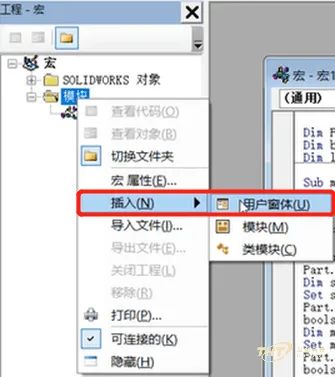

02 右键工程资源中的模块——插入“用户窗体”

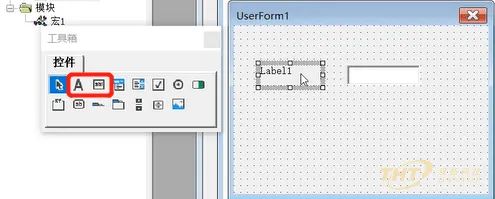

03 分别点击工具箱中的“标签”与“文本框”在用户窗体中进行拖动创建

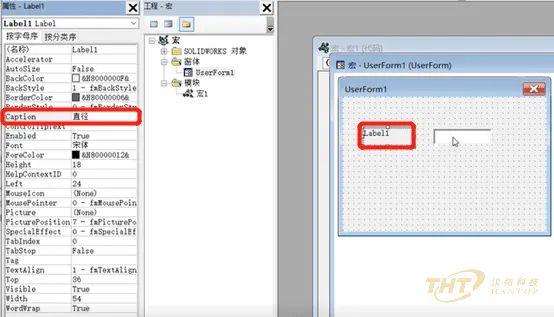

04 点击标签，将左侧属性中“Caption”项将说明名字修改为直径

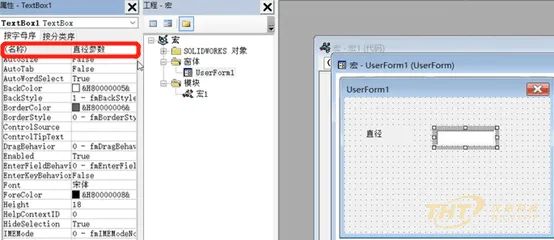

点击文本框，将左侧属性中“名称”项将说明名字修改为直径参数

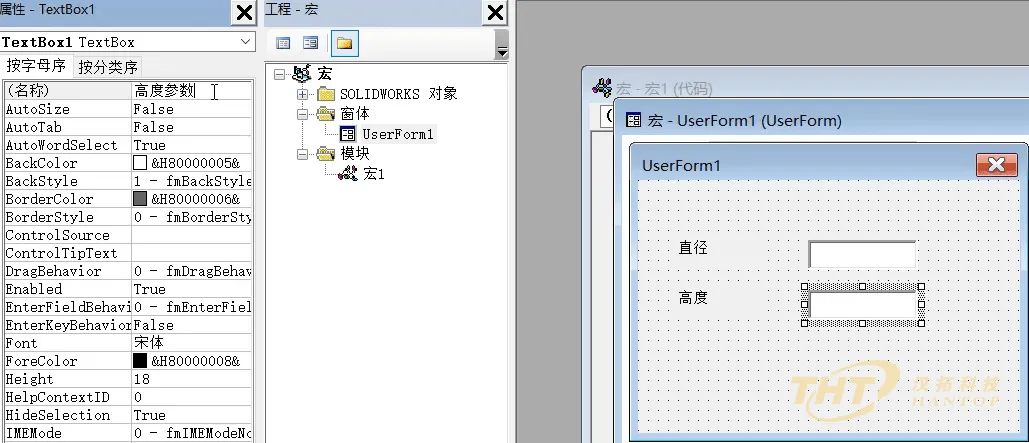

05 将上述标签与文本框进行复制粘贴至下方，同理将两者名称修改为“高度”与“高度参数”

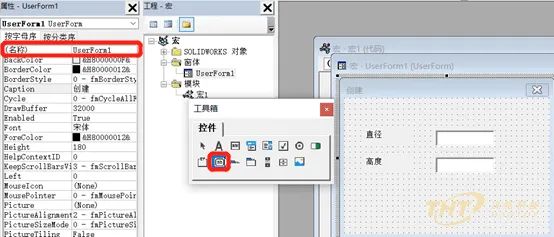

06 点击工具箱中的“命令按钮”在用户窗体中进行拖动创建，并将左侧属性中“名称”项将说明名字修改为确定

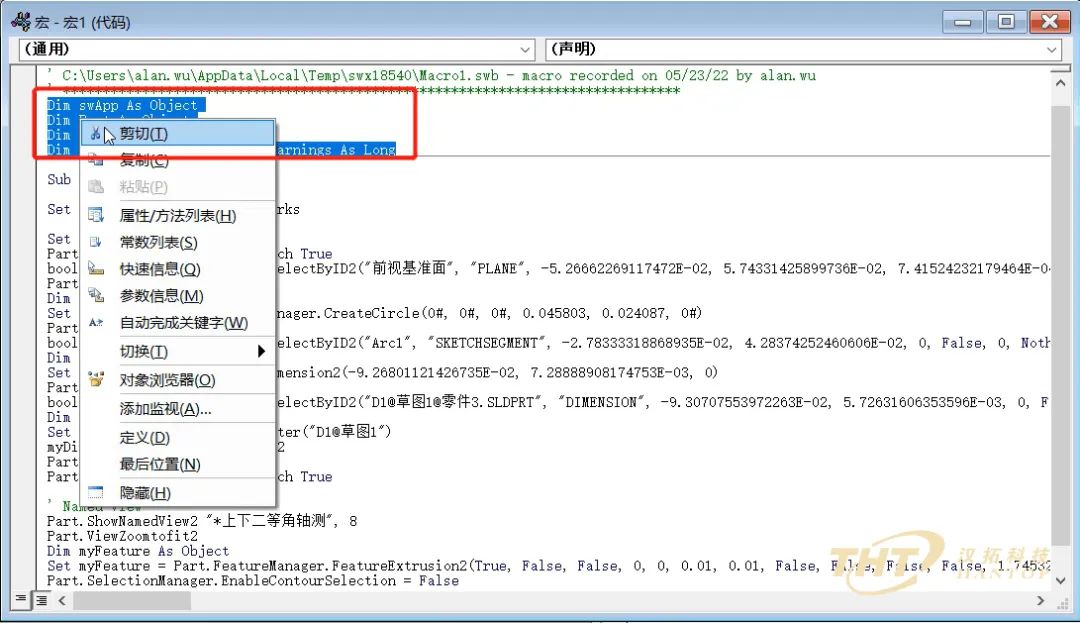

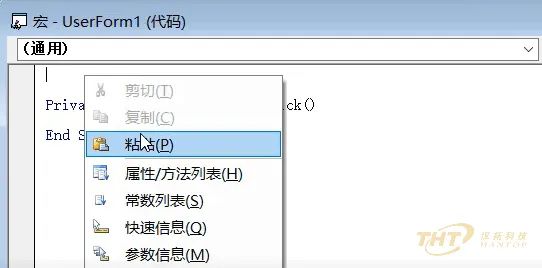

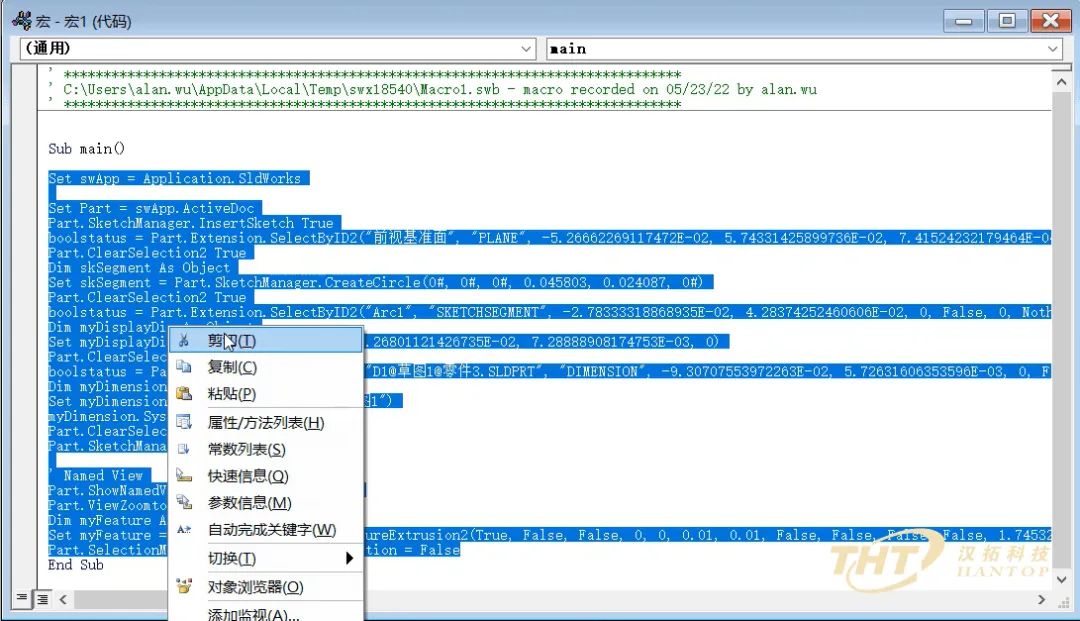

07 将模块下的“宏”中的定义部分代码剪切至用户窗体的“确定”按钮中的定义部分

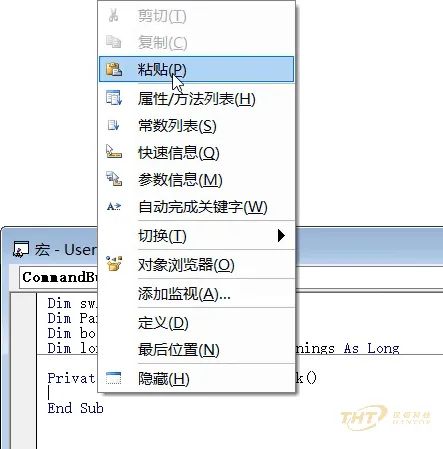

08 将模块下的“宏”中的主代码部分剪切至用户窗体的“确定”按钮中的主代码部分，上述两部分是为了将之前的主程序移动到用户窗体中的“确定”按钮中。

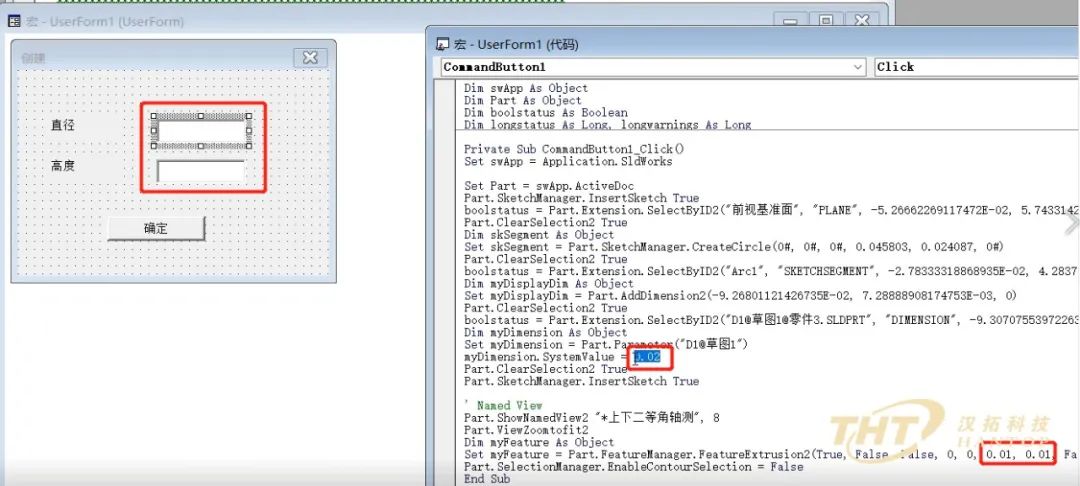

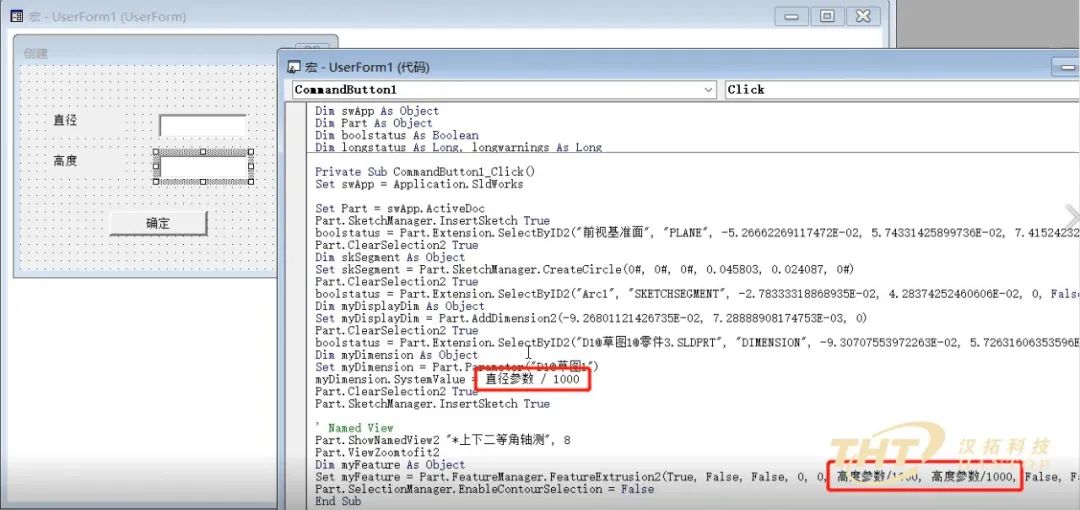

09 点击文本框，由于SOLIWORKS宏程序默认单位为M，故在录制宏时输入的尺寸20mm与10mm转换成了M单位，也就是0.02与0.01。将两则替换成刚才创建的变量“直径参数”与“高度参数”并除以1000将单位进行转换。

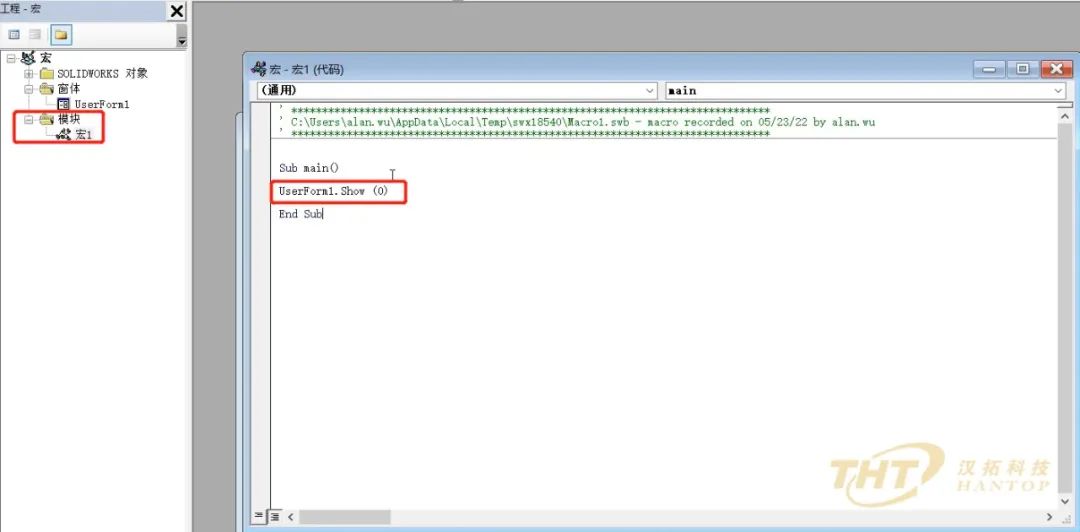

10 选择模块下的“宏”，在主程序部分添加“用户窗体”名称+.Show(0)，这一部分是为了实现在运行该宏程序时，弹出设置好的用户窗体。

至此宏程序编辑部分已经设计完成！

在本篇文章中通过讲解简单实例带您掌握宏程序的具体操作流程，快去SOLIWORKS中进行设计，实现“一键完成”的效果吧！
