UG/NX“形状绘制任务环境”概述

阅读数 407
点赞 30
article_banner

一、「绘制形状任务环境」命令概述

使用绘制形状任务环境可以绘制 3D 手绘多边形曲线或形状,从而捕捉见解和概念设计。绘制的曲线或形状在基准平面或模型面上创建。

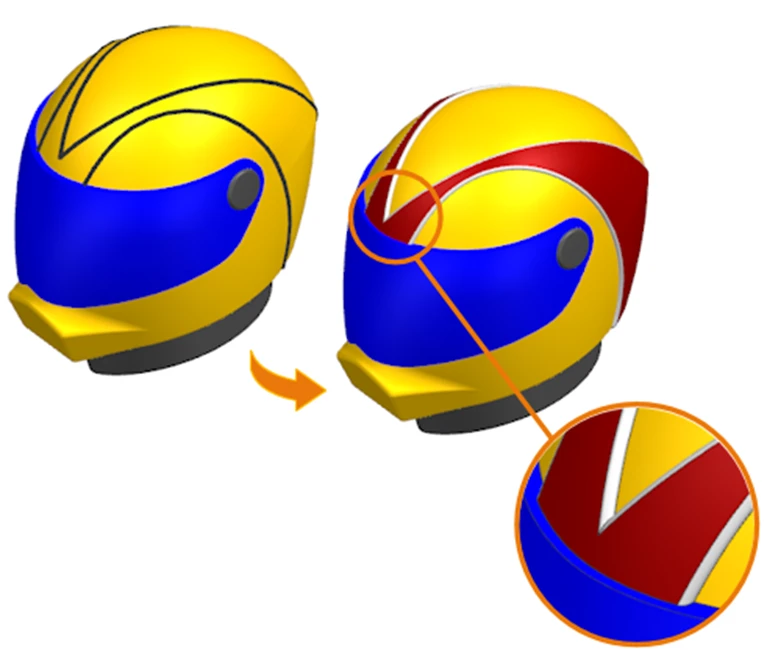

在此示例中,在玩具头盔上绘制黑色曲线,并使用了分割面命令来分割面。加厚命令用于抬高封闭区域并增加造型细节。


在此示例中,绘制红色和黑色曲线来表示将对称封闭区域涂成红色和黑色。


二、示例
