炫酷机器人模型设计：3ds Max制作指南

为大家分享机器人模型Mech Apollo 75的制作过程，并介绍制作坚固的机械零件的方法，该项目主要使用3ds Max和Keyshot制作。

1 参考资料

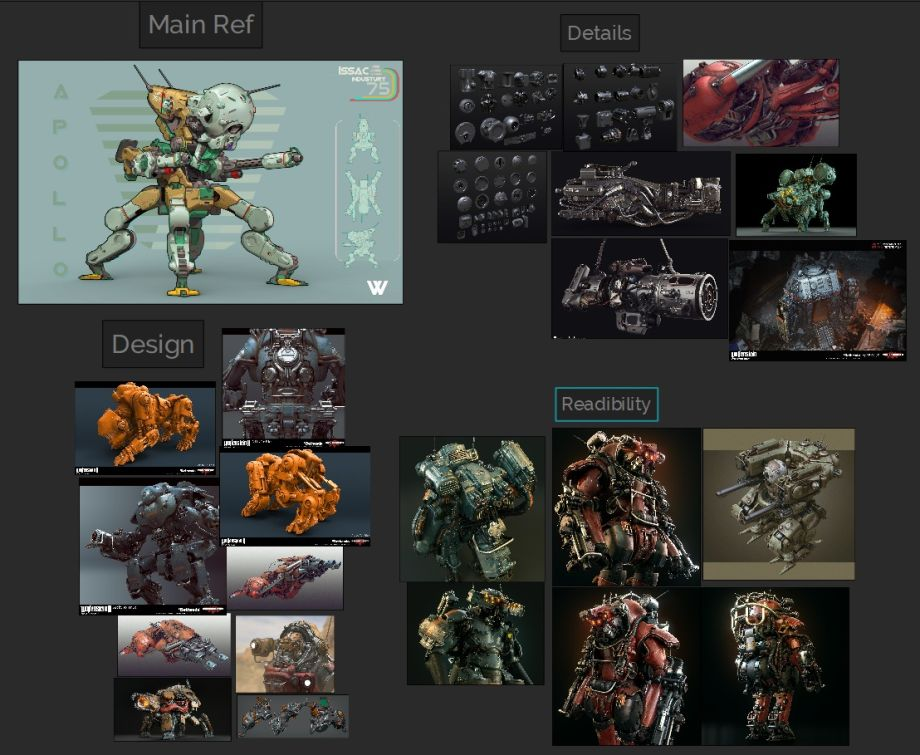

首先开始收集参考资料，并使用PureRef软件整理素材。

2 开始制作

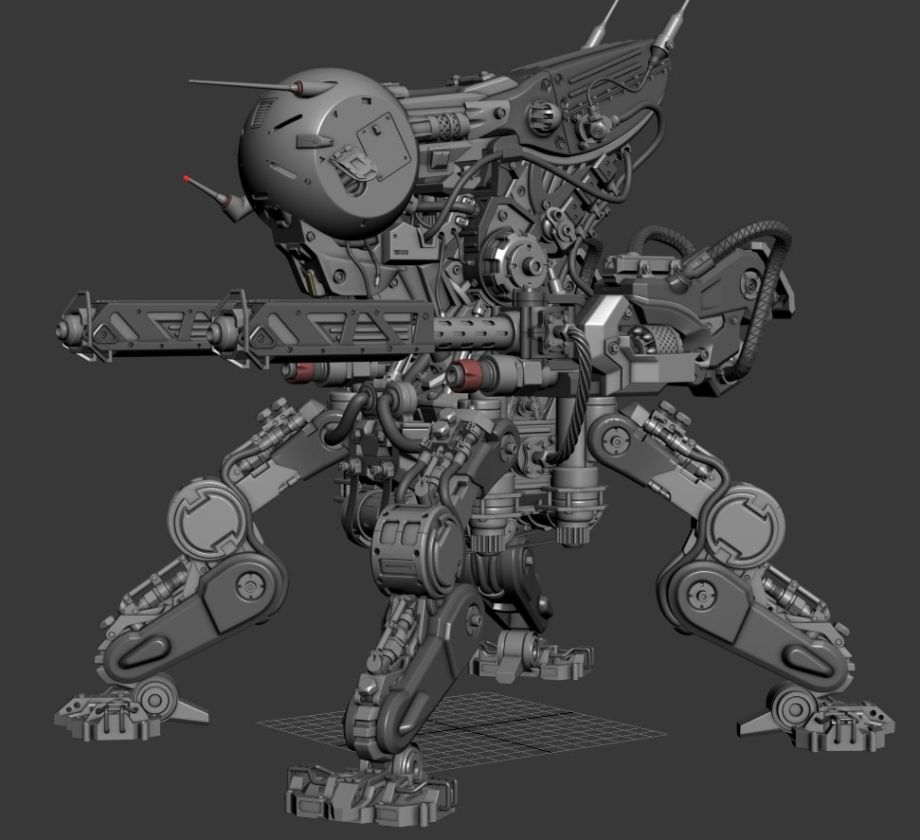

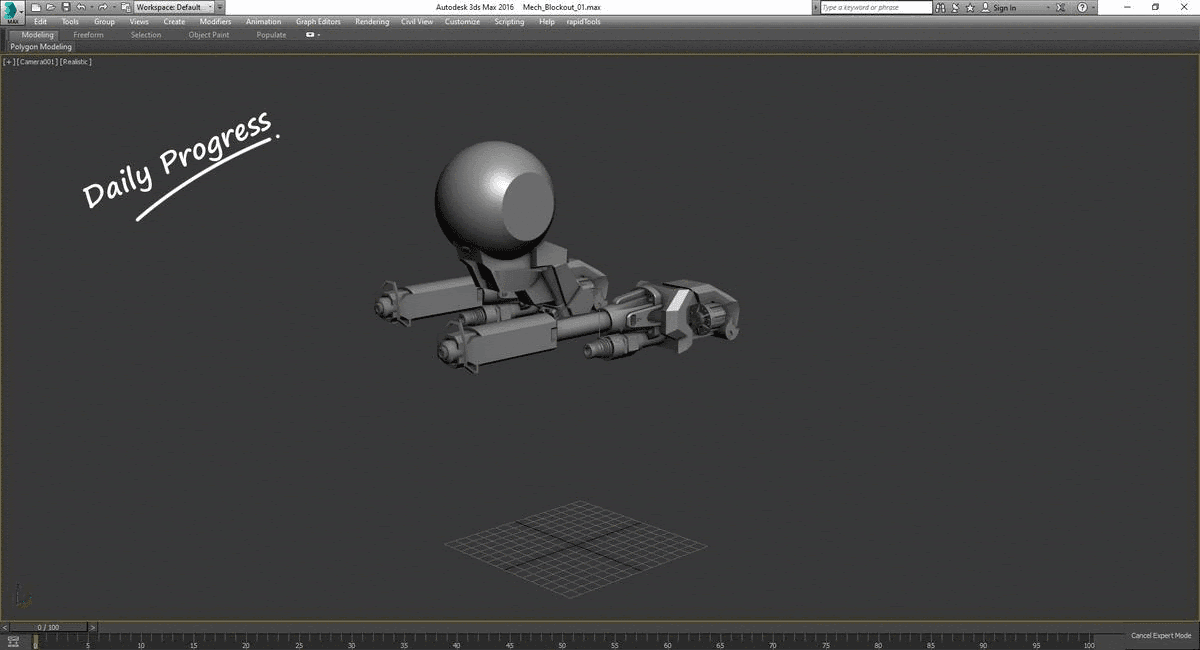

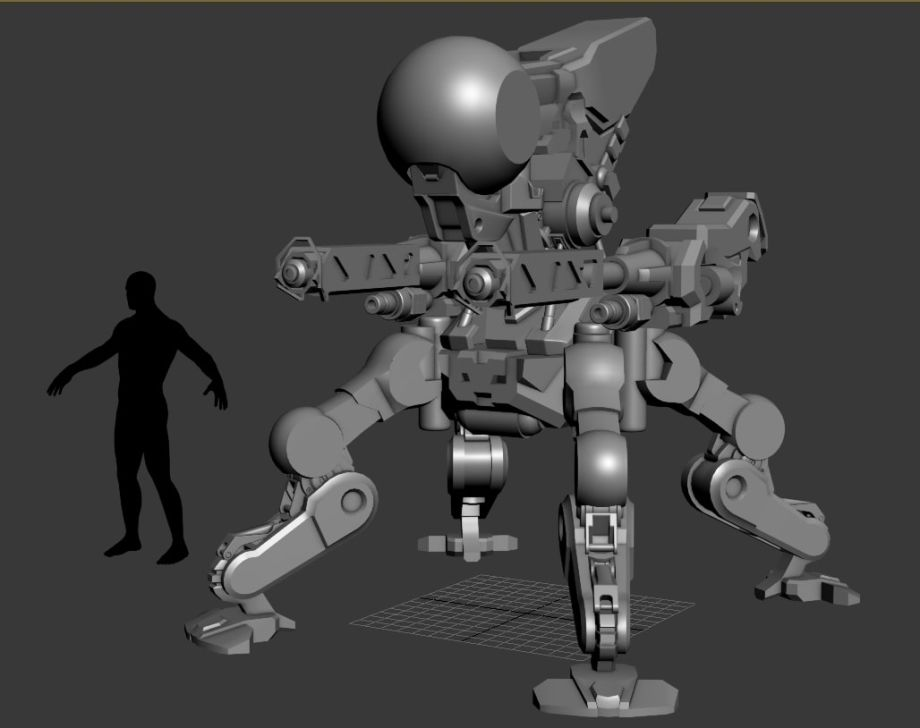

从非常基本的封锁开始，以使比例正确。如果比例尺不正确，则“关键点”，“环境光遮挡”，“曲率/腔”中的材质将无法正常工作。

对比例满意后，便开始使用MOI3D细化一些网格，并为该机器创建了一些零件。

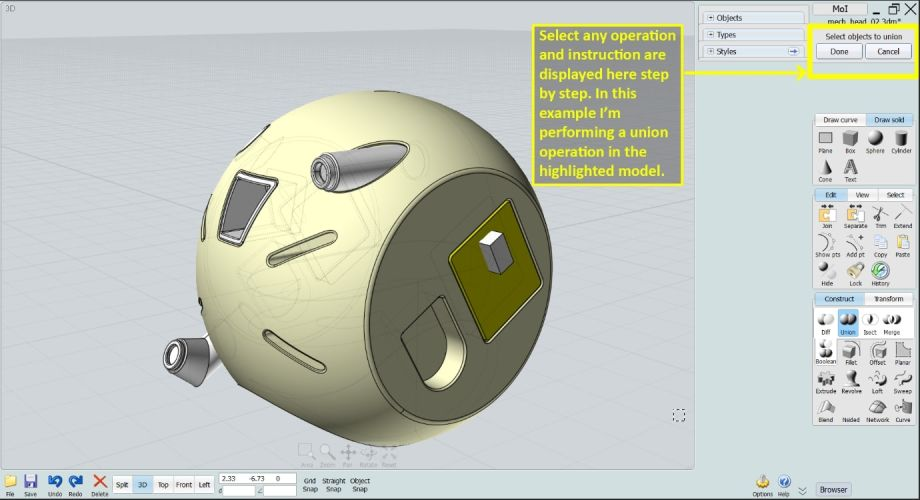

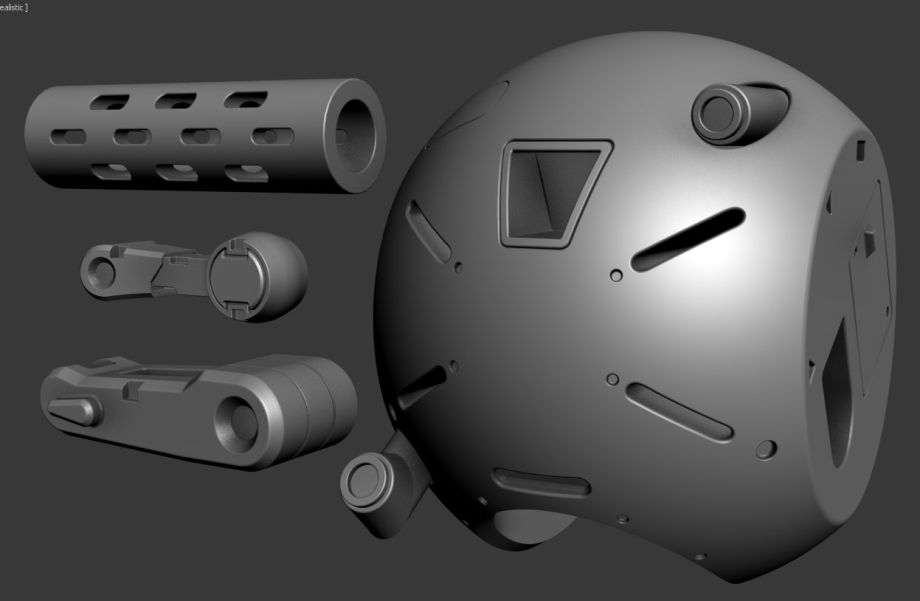

以下是使用MOI3D创建的一些零件。

3 使用3dsmax

在开始建模之前，讨论一些可以加快3ds Max速度的方法。第一个是如何正确使用平滑组。

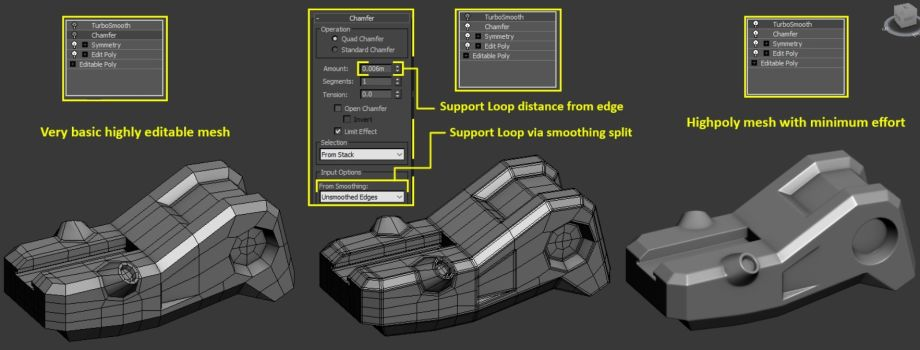

在此示例中，创建一个相当简单的低多边形形状。根据支持循环的需要分离平滑处理，倒角修改器会自动添加所需的支撑环。节省很多时间/精力，可以花更多时间在设计上而不是建模上。要加快平滑组分配的速度，可以创建快捷键：自定义-自定义用户界面-键盘，然后将“平滑选择”分配快捷键。

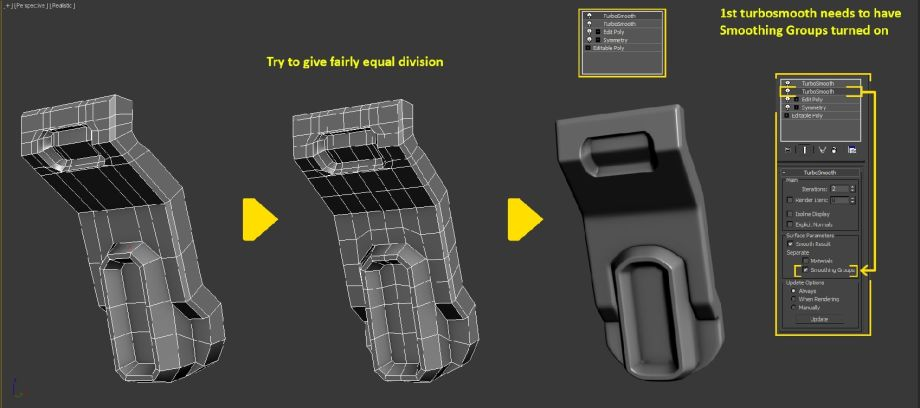

第二个是双涡轮平滑，双涡轮平滑也可用于具有适当平滑组的网格。在第一个涡轮平滑器上，在“平滑组”复选框中打勾，并使其保持2次迭代，而顶部涡轮平滑器进行1次迭代。另外要确保网格具有相当相等的划分。

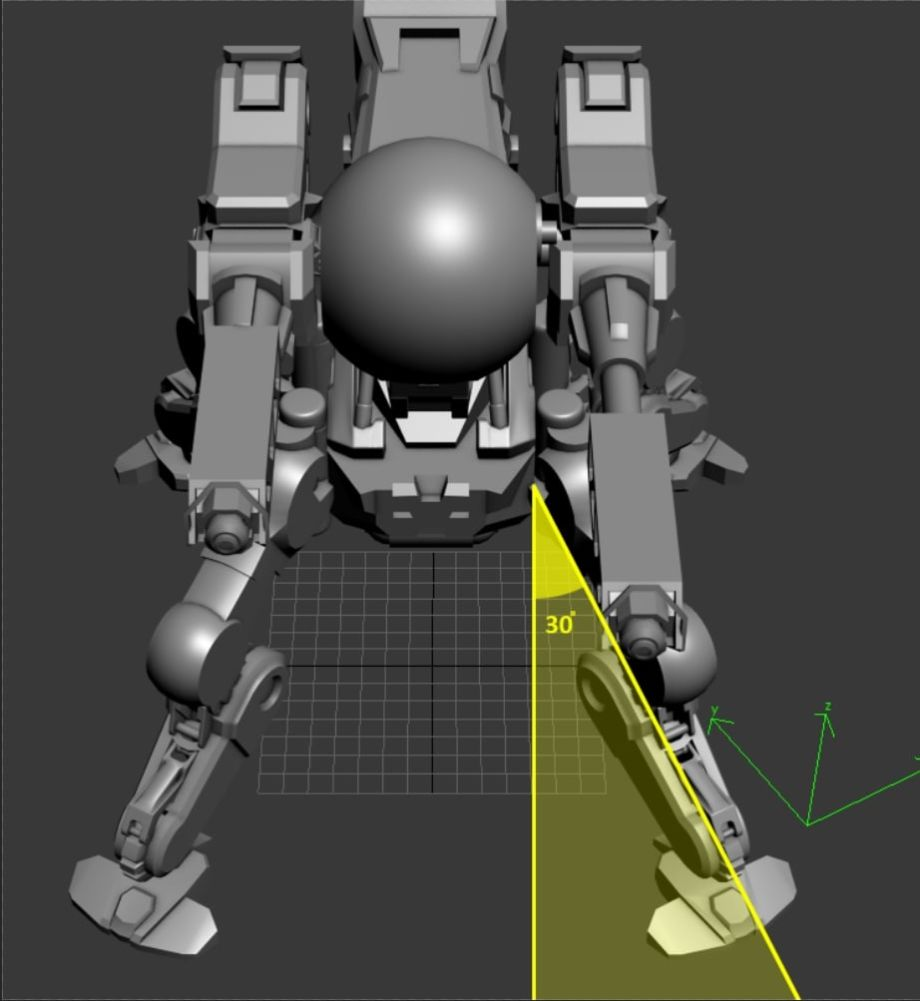

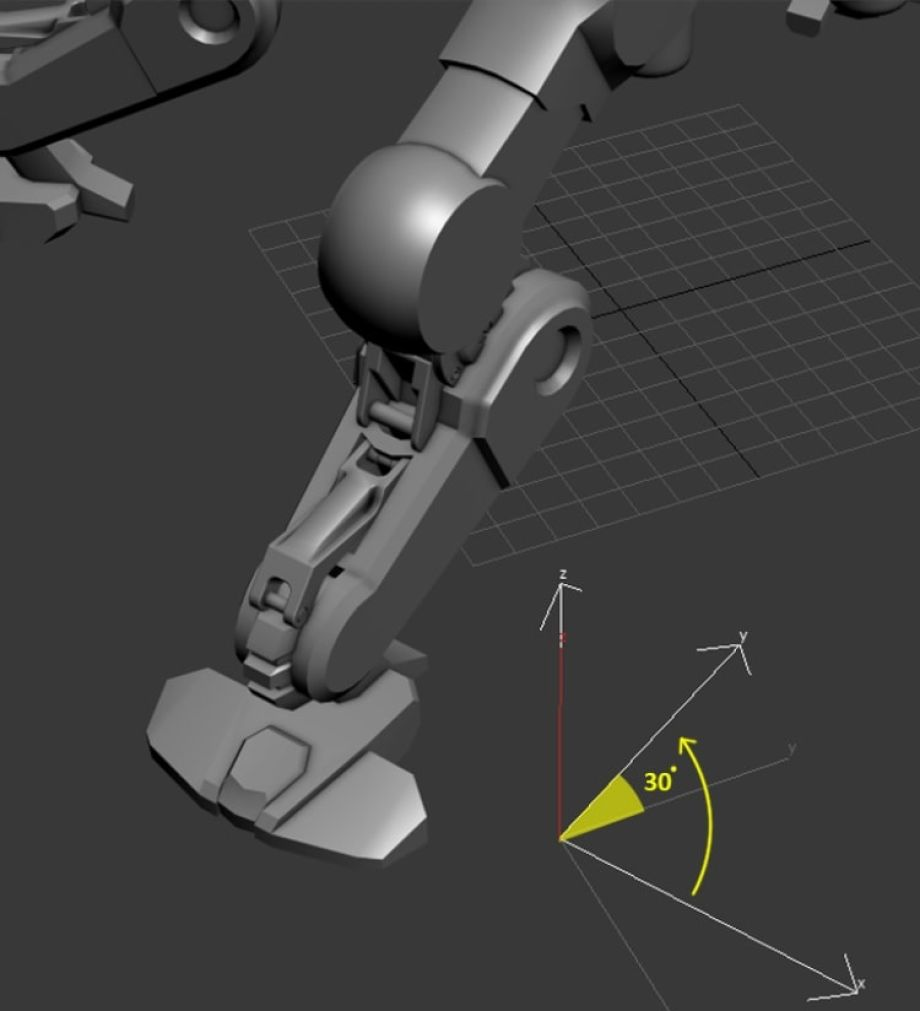

第三个是以任意角度工作，在3ds Max中可以轻松地沿任意随机角度工作。在此示例中，将分享在30度角的机械腿上工作的见解。这可以通过两种不同的方式来完成，首先通过将整条腿旋转到30度以拉直它，然后对其进行加工来完成。第二种方法是简单地以一定角度工作。两种方法都很好，但是由于已经在实际模型上工作，因此以一定角度工作可以提供更好的视觉反馈，而不必来回检查编辑是否有效。

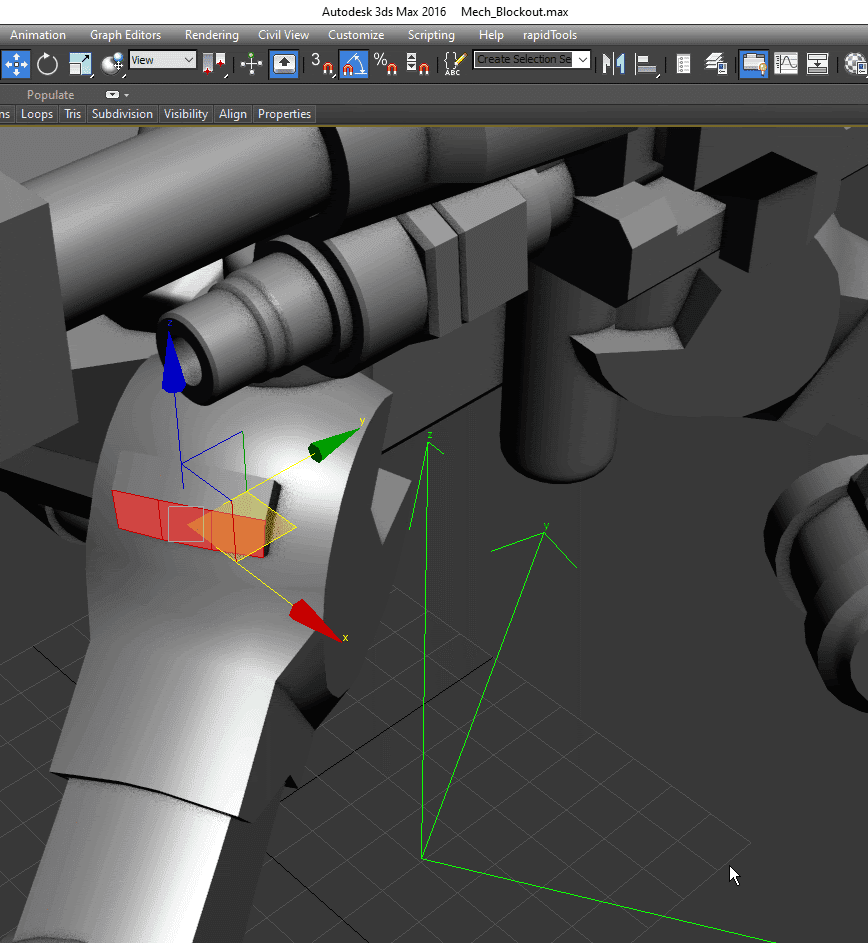

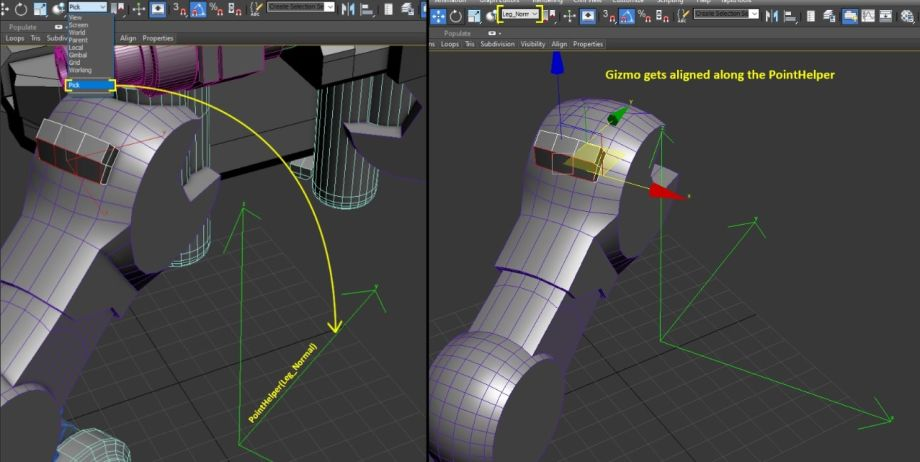

放置一个PointHelper并将设计元素调整到所需的角度并命名，这里将其命名为Leg_Normal并将其旋转到30度。

从参考坐标系中选择PointHelper，小控件将与PointHelper Normal对齐，这使我们的工作更加轻松。

4 细节设计

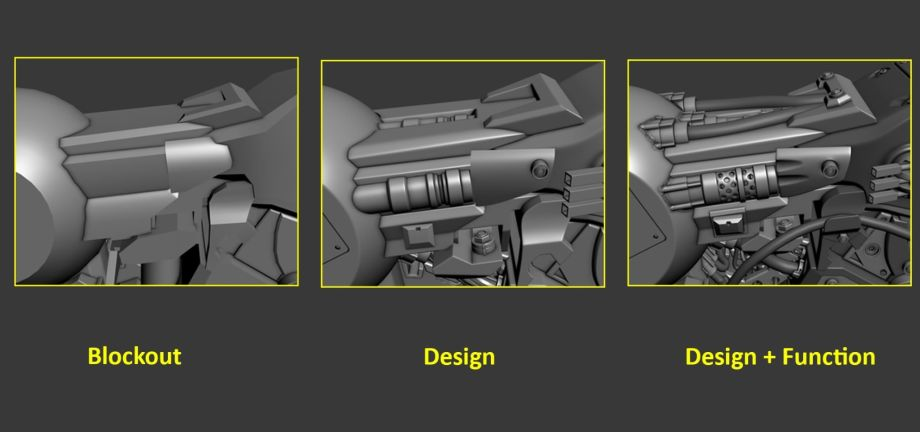

设计任何东西时，创建的每个部分都需要具有某种功能。例如在这里设计机械的后部部分时，需要考虑这部分是如何组合在一起的。由于有天线，以为它装有通信阵列，因此需要连接天线，这里添加电线和集线器。模型功能在脑海中变得清晰起来，功能不一定是完美的，只需要在现实世界中有可以关联的东西即可。

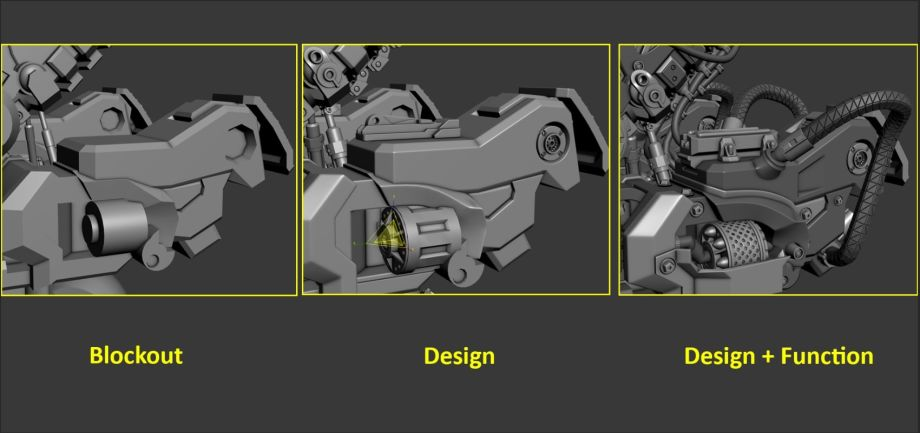

同样添加一些排气孔和连接到机脑的管道。

在这里添加坚固的管道，可以为喷枪供电。这些管道是喷枪机构的一部分，需要坚固。

最后在天线上添加了红光，在舱口上开了一个孔，并悬挂电线。

5 在ZBrush中工作

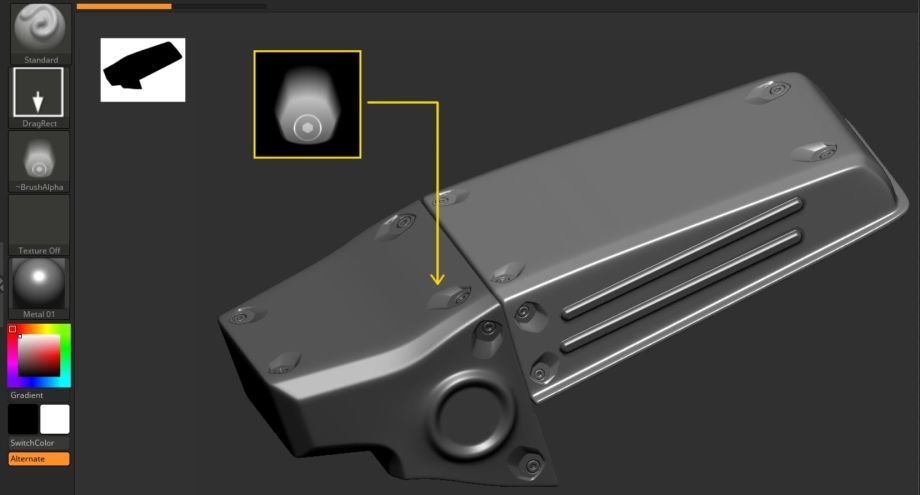

在ZBrush中添加其他细节，使用维塔利·布尔加洛夫(Vitaly Bulgarov)的机甲Alpha，可以快速添加细节，还可以节省大量时间。

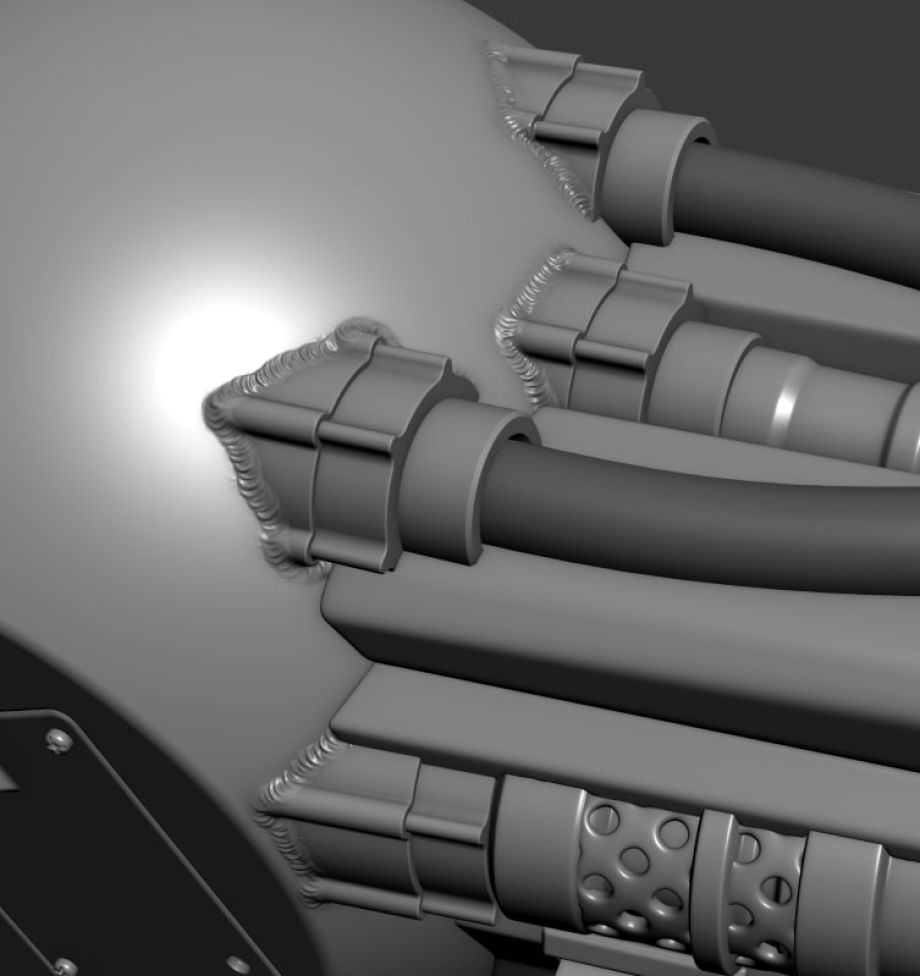

以下是一些焊接细节，使用了Piotr Bieryt的电焊刷。

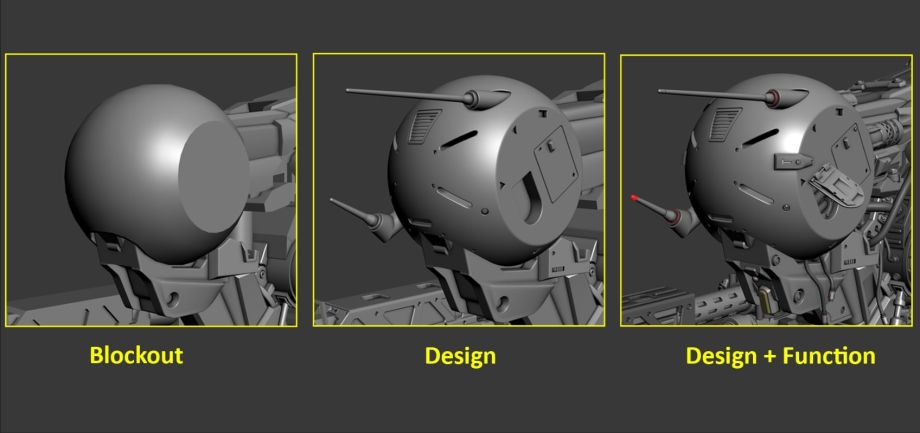

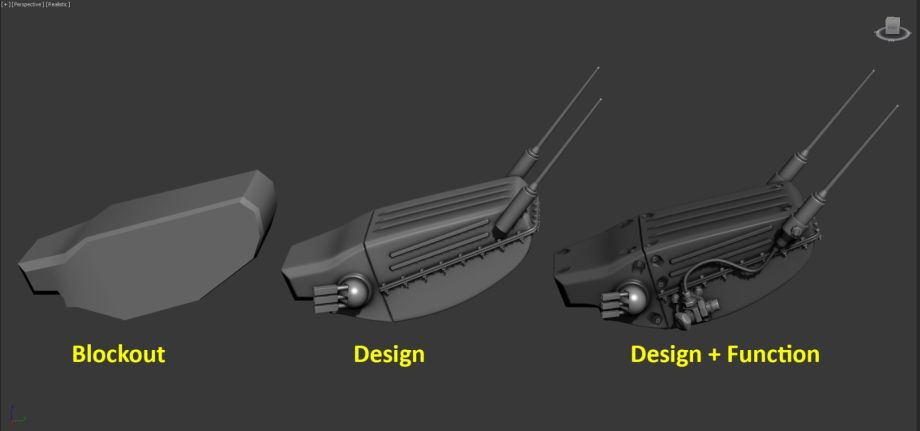

慢慢地，“设计+功能”方法开始形成。

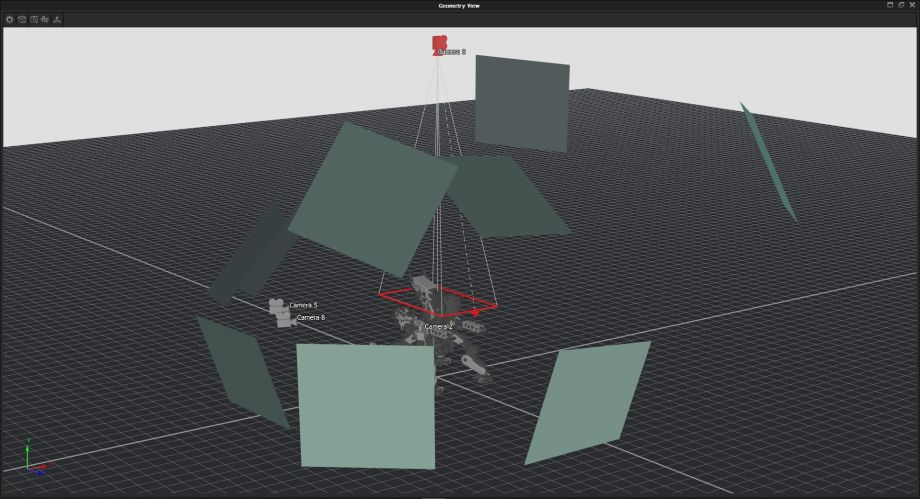

6 照明渲染

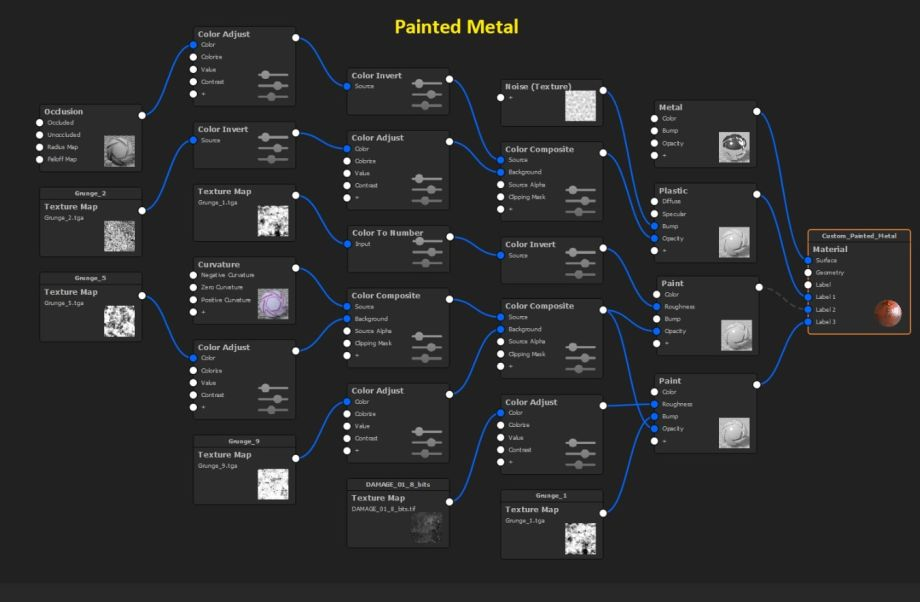

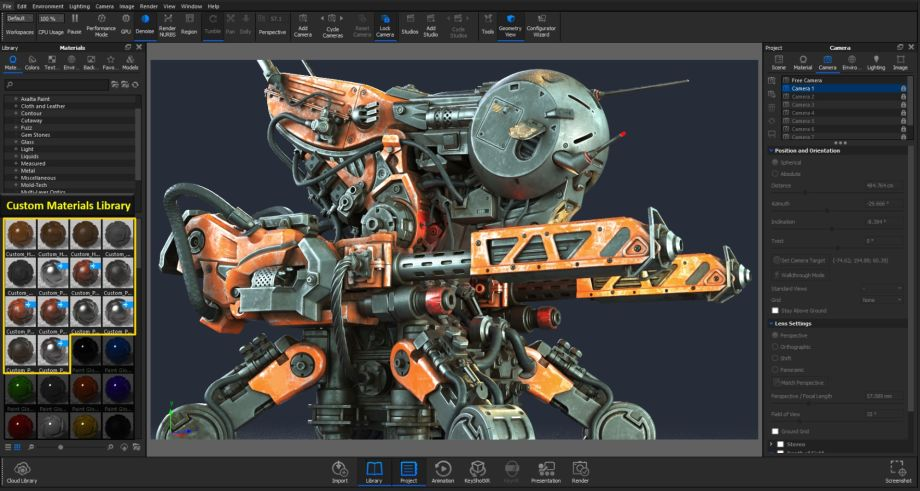

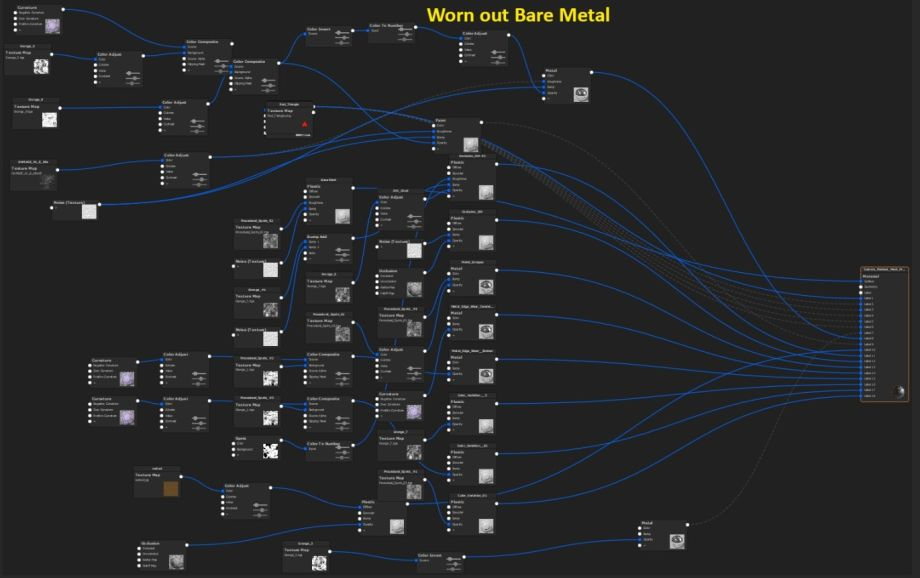

使用KeyShot渲染这一机制，KeyShot具有一个简单有效的基于节点的材料图编辑器，用于创建自定义材料。使用与Substance Painter中相同的纹理化原理，主要是混合使用不同的grunge纹理来创建变化，添加不同的颜色以及进行粗糙度处理，使用曲率来处理边缘磨损，使用AO来处理灰尘等。最好的部分是这些材料是三平面的，这消除对机械紫外线的需求。
