Workbench Meshing入门教学

Workbench Meshing入门课（SpaceClaim参数化造型+Workbench Meshing网格生成+Fluent求解+Workbench优化+SpaceClaim几何修复）

本课程共5节课，为收费课程。要报名的同学请微信联系我。没有我微信的同学请b站私信联系我。

Workbench是Ansys公司打造的一个集成了CAD、CAE、优化设计于一体的软件平台。SpaceClaim是一个CAD建模及修复软件，Meshing是一个网格生成软件，Fluent是一个CFD求解器。

一般来说，要完成一个热部件的流动传热数值模拟工作，需要3个步骤和3类工具软件：

1）几何建模（CAD软件，如Solidworks）

2）网格生成（网格生成软件，如ICEM）

3）求解及后处理（求解软件，如Fluent）

如果几何模型由其他部门提供，一般会存在不同程度的几何缺陷（如缝隙、倒角、小孔、Logo图案等），则需要在第1步和第2步之间增加一个几何修复步骤，清理这些几何缺陷，便于后续生成网格：

1.5）几何修复（CAD软件，如Solidworks或SpaceClaim，或网格生成软件，如ICEM）

在没有Workbench的时候，要完成一个热部件的设计任务，则需要

1）对初始设计进行数值模拟，获得流动传热性能参数，判断是否满足设计要求。

2）如不满足设计要求，则需要修改几何模型，并重复相应的数值模拟工作。

其中第2步需要工程师对同一类型的计算任务进行多次重复操作，属于典型的“体力劳动”。

在有Workbench的时候，工程师可以

1）在Workbench中启动几何建模工具SpaceClaim，网格生成工具Meshing和求解器Fluent（或CFX），进行一次数值模拟。Workbench会记录这个数值模拟过程。

2）之后，工程师只需要在Workbench中修改SpaceClaim中几何模型的参数，Workbench就可以重复工程师第一次数值模拟的过程，自动进行网格生成、求解及后处理的工作，给出新模型的性能参数，即“自动求解”。工程师可以根据这个结果判断是否进一步修改或优化几何参数。Workbench的“自动”功能可以极大减少工程师重复操作的工作量，减少工程师的工作强度，提高工程师的设计效率。

3）Workbench还内置了优化设计模块，可以辅助工程师选择合适的几何参数，并在设定的参数空间内给出最优设计结果，即“自动优化”。这可以进一步提高工程师的设计效率。

但必须指出的是，Workbench“自动求解”的前提是，工程师可以正确使用SpaceClaim、Meshing和Fluent进行一次合理的数值模拟。Workbench“自动优化”的前提是，工程师可以正确使用相应的优化设计工具。

本课程首先通过一个翅片散热器数值模拟及优化设计的例子，讲解在Workbench中如何进行SpaceClaim几何建模、Meshing网格生成和Fluent求解及后处理设置，并讲解如何设置优化参数，以及如何进行“自动求解”和“自动优化”。

然后通过一个带肋通道的例子，讲解SpaceClaim对复杂几何模型的建模功能，以及Meshing对复杂几何模型的网格生成功能。

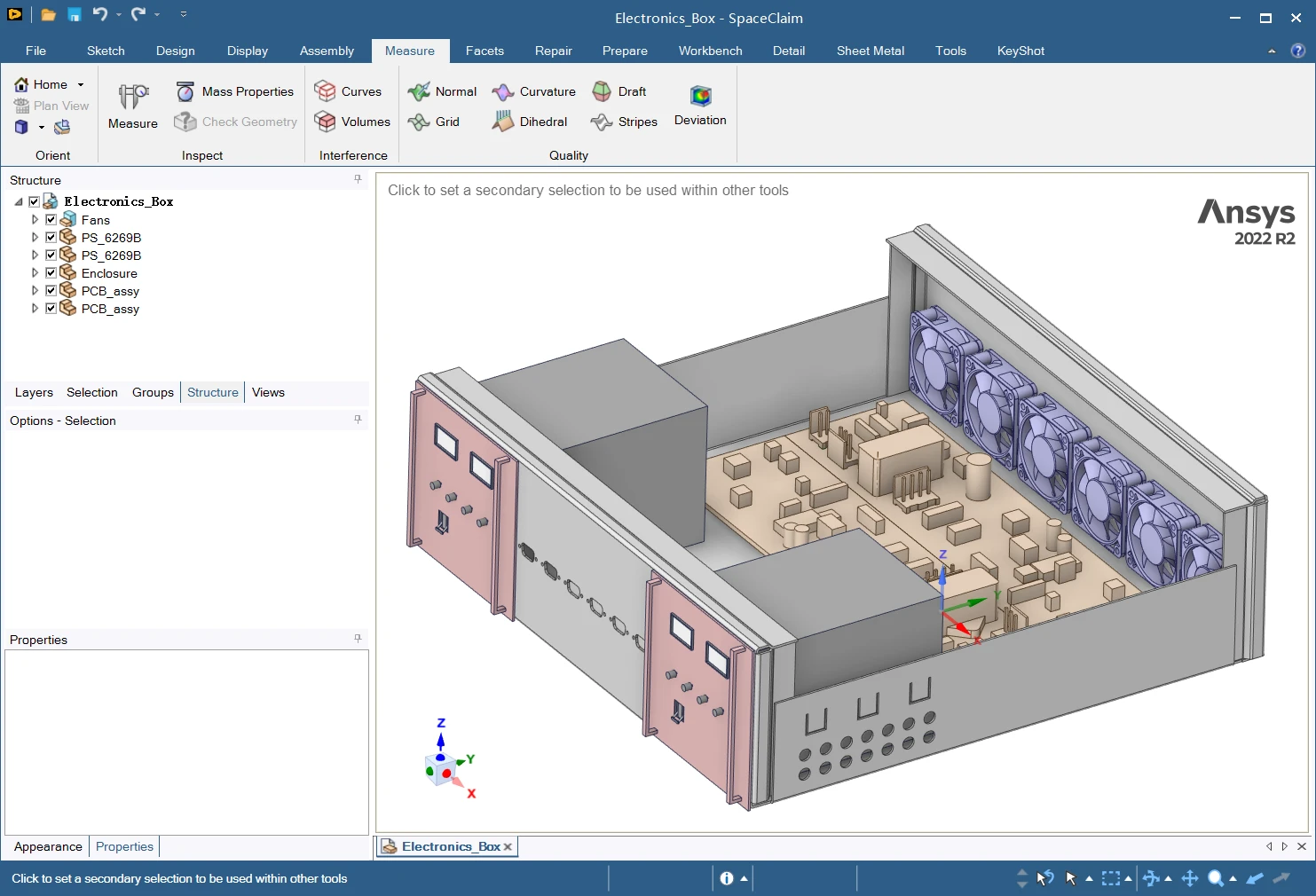

最后通过两个例子，讲解SpaceClaim对外部导入几何模型（如Solidworks模型）几何缺陷的各种修复功能，并用Meshing生成网格。

本课程共5节课，具体课程安排如下：

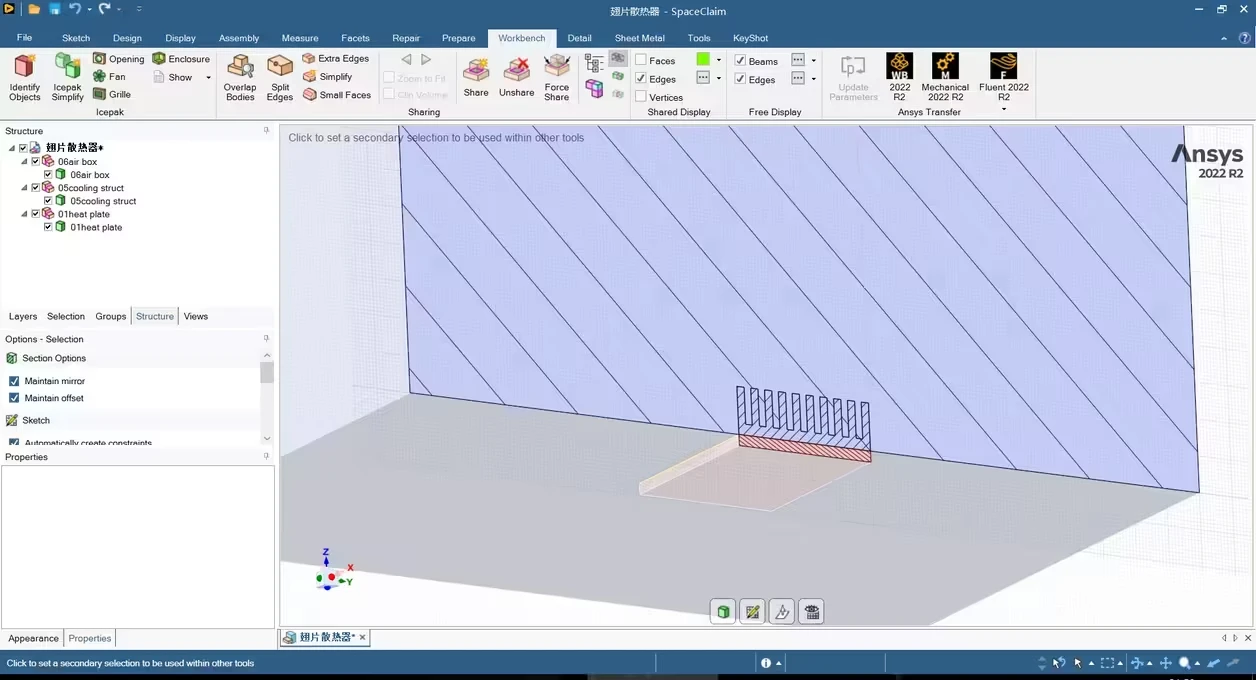

第1节课，翅片散热器算例，SpaceClaim几何建模和Meshing网格生成
