Ansys Meshing网格尺寸控制实用指南

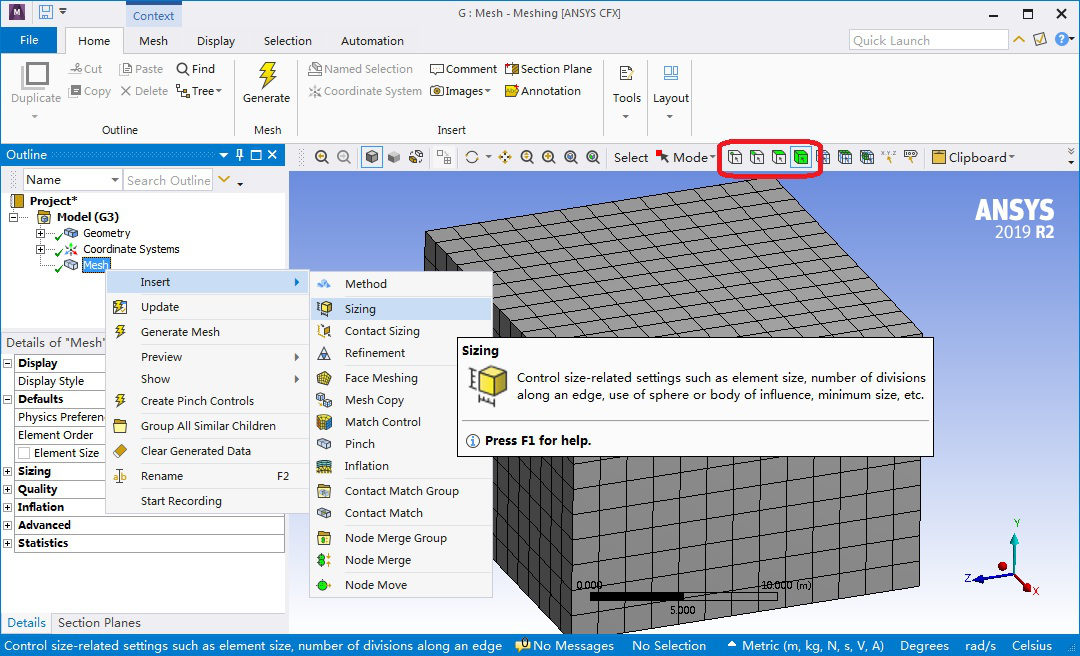

右键mesh-insert-sizing，然后再选择红框内的四个选项即可分别控制点，线，面，体的尺寸。

（按住ctrl可以复选多个几何特征，按住左键滑动会选中经过的所有特征）

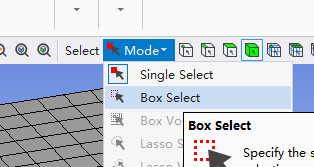

   mode栏可以更改点选或框选模式，发现点击选不中目标别忘了改回single

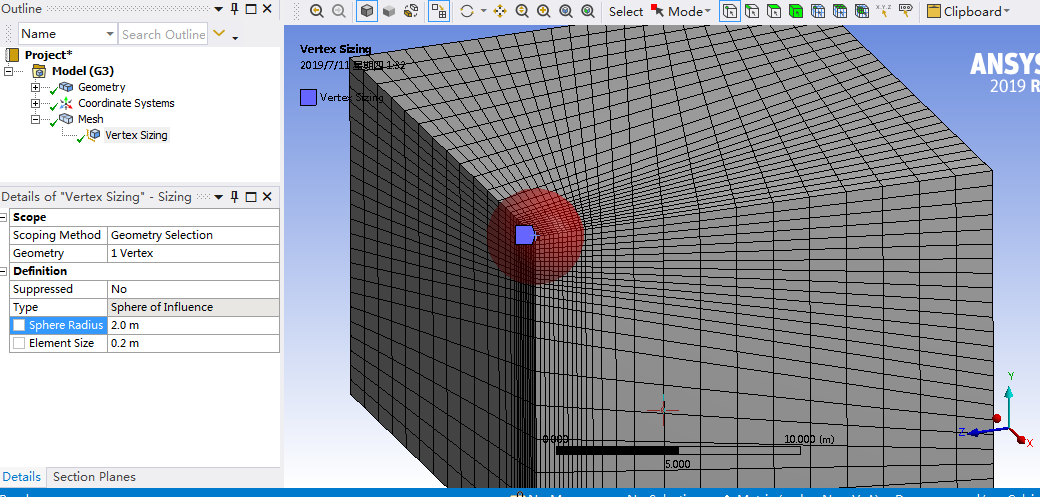

1,设置顶点尺寸

可以设置以顶点为球心 一定半径内的网格的尺寸

2. 线段尺寸

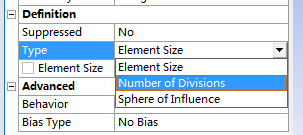

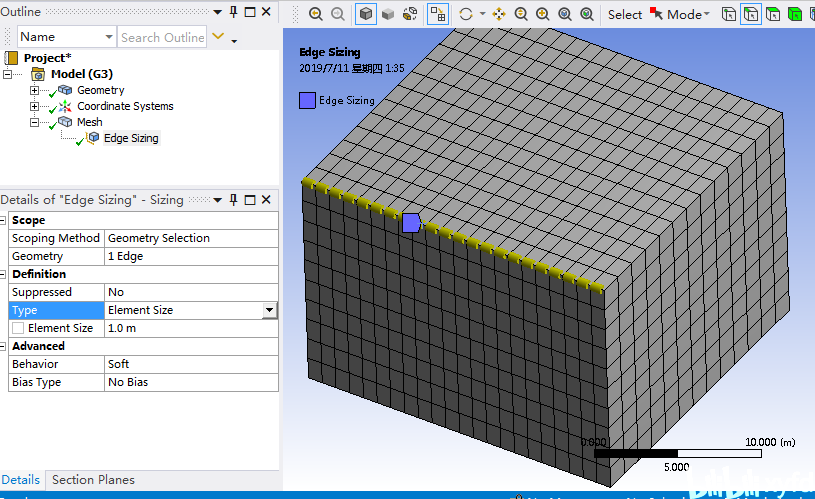

3种模式，element size可以设置线段上单元尺寸，

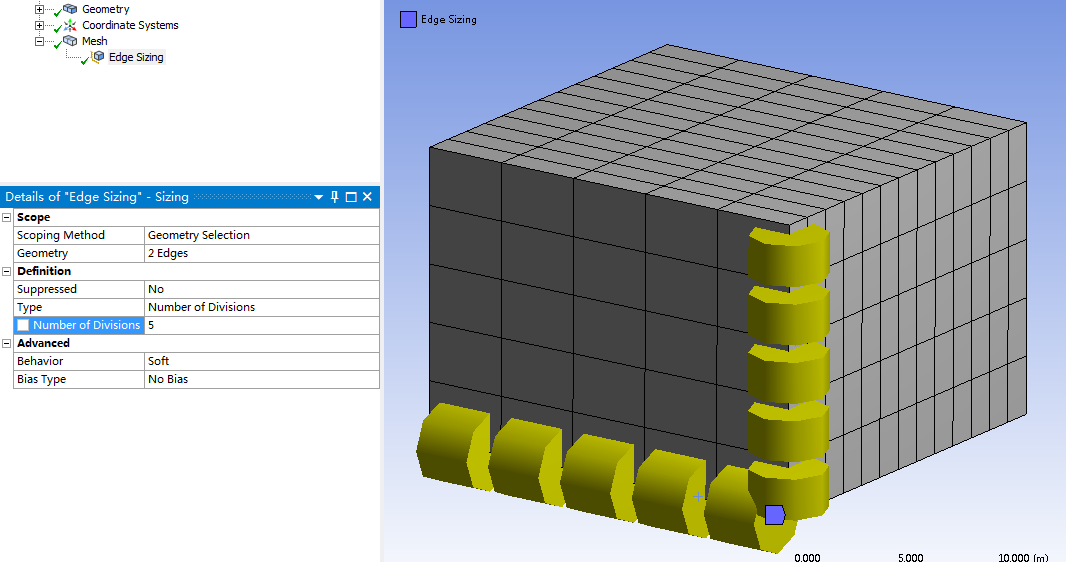

number可以选择将线段分为几段

Sphere模式可以设置球心和半径，确定一个球体，然后设置球体范围内的网格尺寸

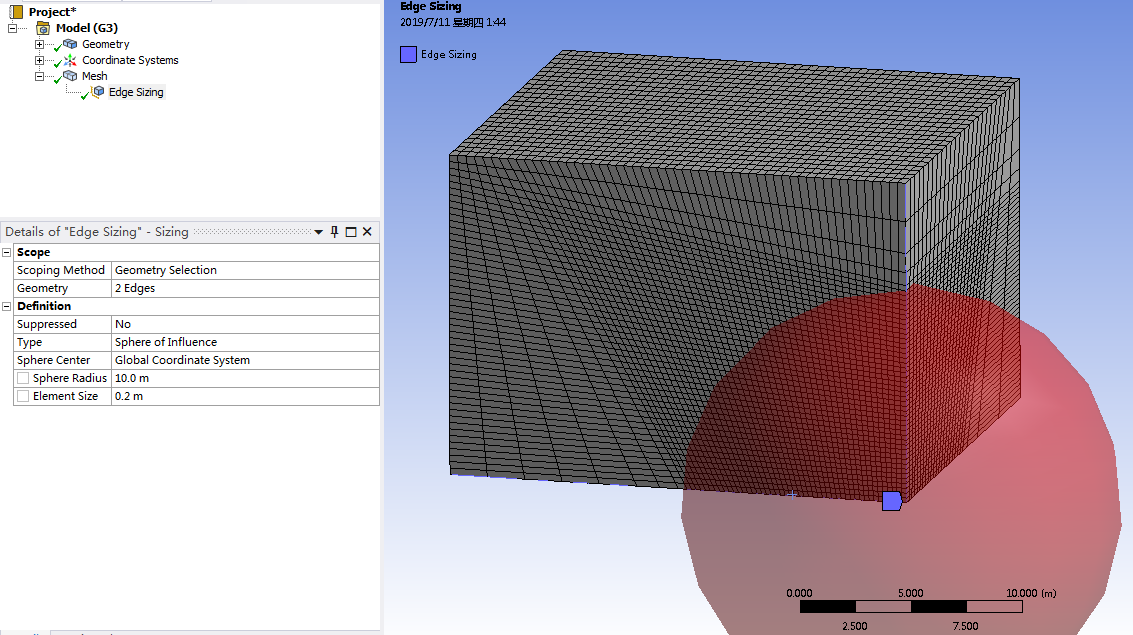

   距离坐标系原点十米内的网格尺寸小于0.2m

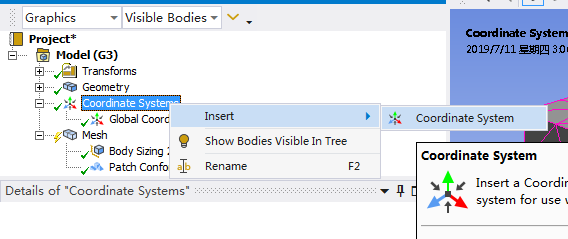

球心默认只能是坐标系原点，可以这样来添加其他点

默认可以点击模型插入线面体的中点或直接选择网格点

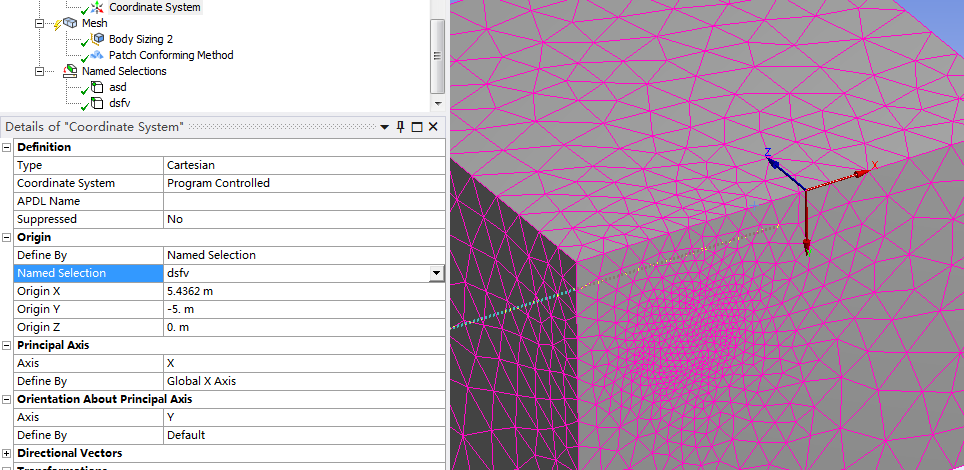

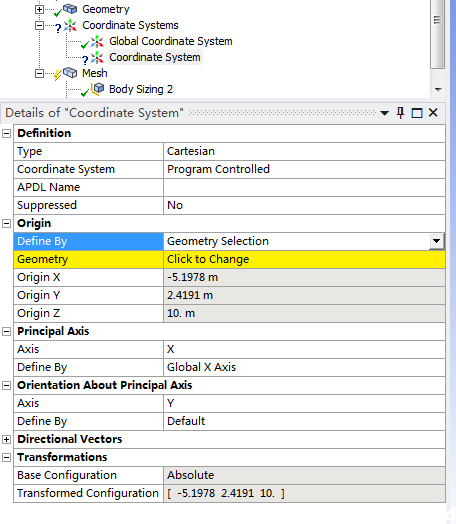

还可以选择已经被命名的几何特征来确定一点，如某线段中点

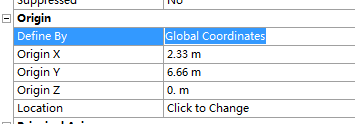

还可以输入坐标定义一个点

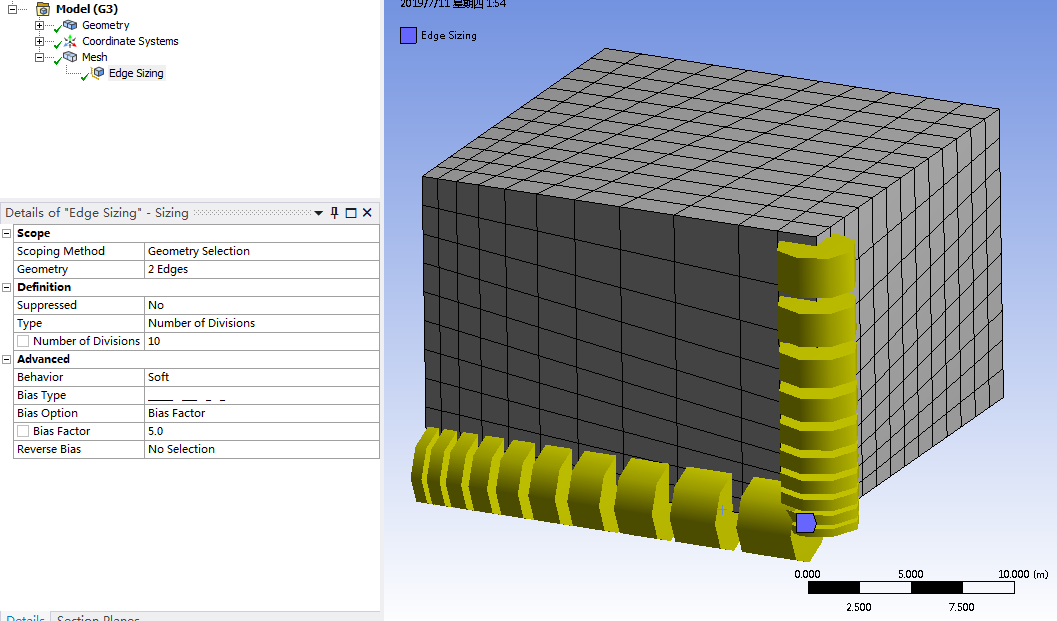

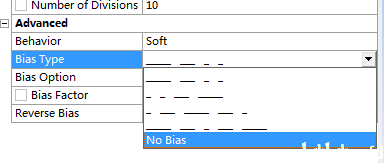

值得注意的是前两种模式(直接设置尺寸或分段数)时下面有一个bias type，可以设置线段上网格密度变化

有四种模式，疏到密，密到疏（方向判定挺迷的，几条平行线一起设置并不会都是这头密那头疏，蛋疼），中间疏两边密，中间密两边疏

Bias factor值代表最大网格与最小网格尺寸之比（老版本还可以设置成小数，新版本不行了）

顺带讲讲怎么量网格尺寸

   Distance=


像这样选中两个节点，最下面蓝色部分就会显示两个节点的距离（选中三个节点会显示角度）

BODY SIZING

sphere模式，设置球心半径尺寸后再配合网格类型设置可以实现不同的加密效果

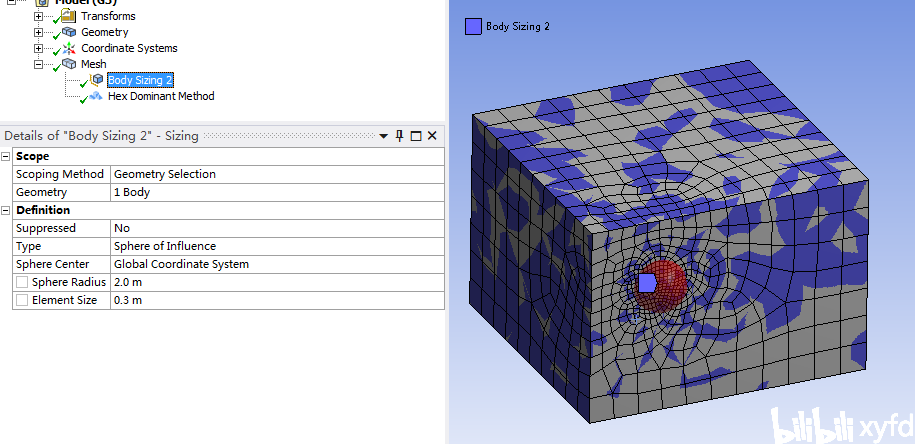

   六面体网格加密

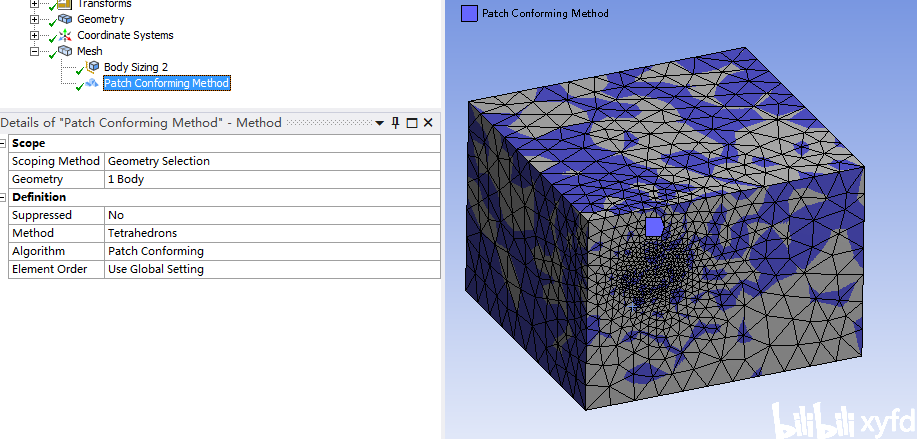

   四面体网格加密

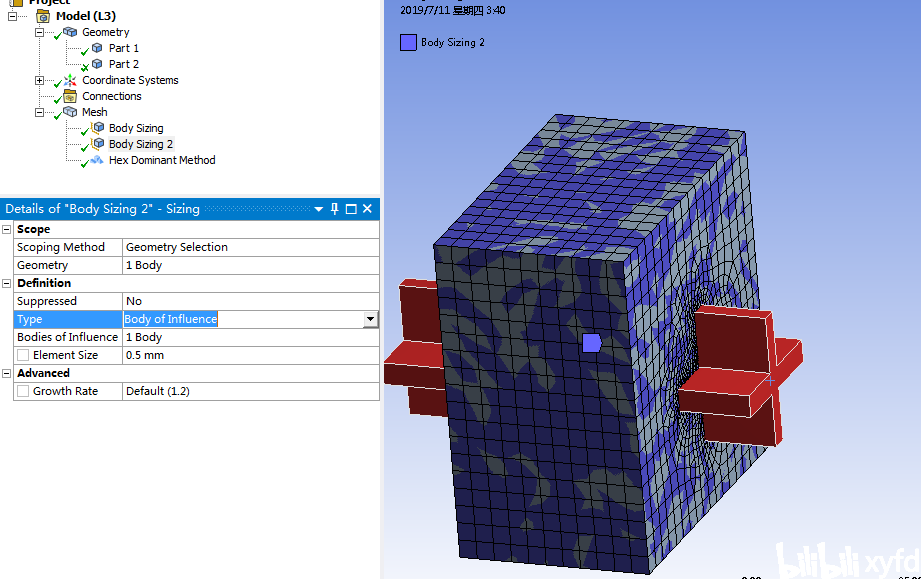

Body of influence模式，这个很特殊，需要两个part，一个用于辅助，两个part重合的部分会被加密，而用于辅助的part本身则不会被画网格然后输出，来看看效果

一个十字架插在立方体上，设置六面体网格

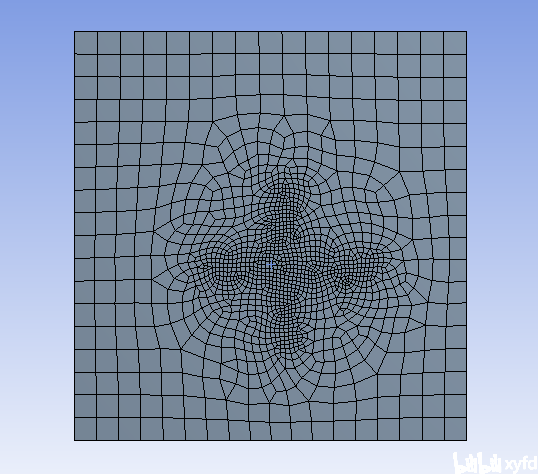

   加密效果

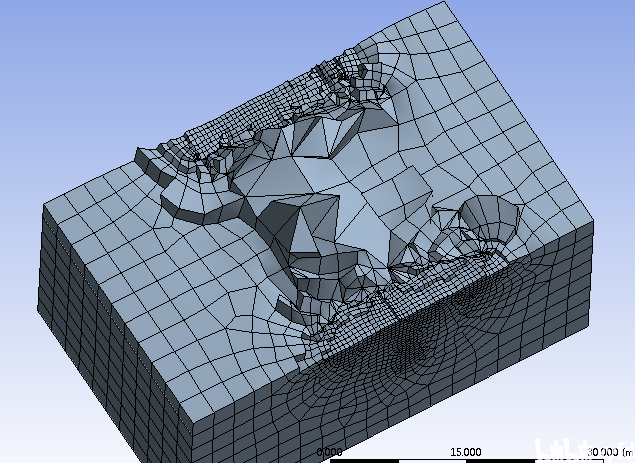

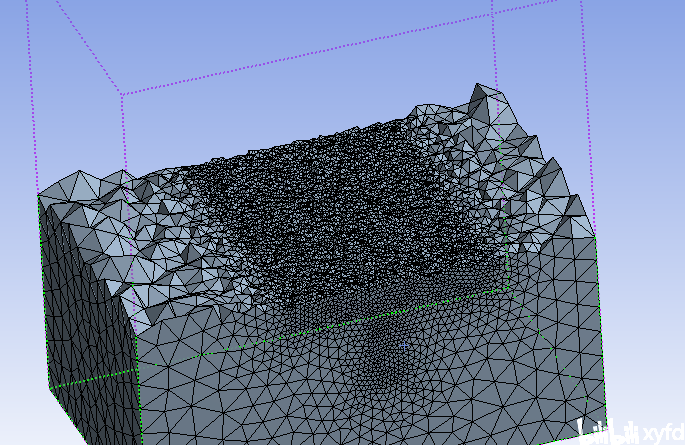

   然而剖开看看好像不如外表那么美好


四面体模式下到是发挥正常，所以使用的时候要注意内部效果

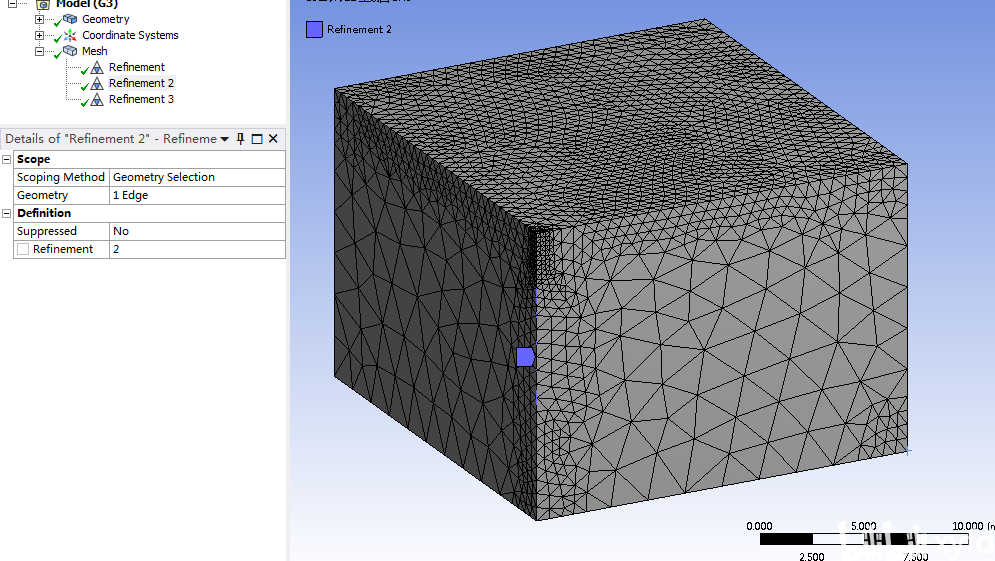

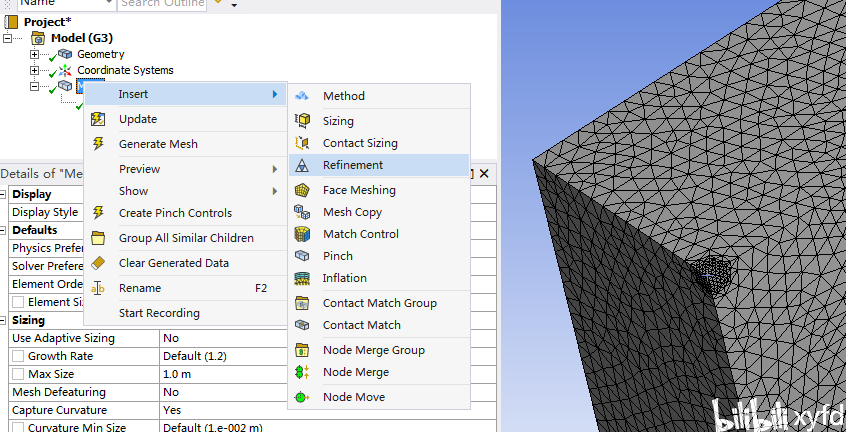

非结构网格可以使用refinement功能来进行加密，点线面三种选项，可以设置加密系数
