技术热点：Abaqus建模能力不容小觑！

Abaqus虽然是一款数值分析软件，支持导入各种格式的三维实体模型，但是它本身也有相当强大的建模能力，而且，当导入的几何模型不太符合分析要求时，也可以直接在Abaqus当中进行修改。虽然我们通常不会把Abaqus作为主要的建模工具，但是了解它建模功能还是很有必要的。

通过创建以下实体，学习Abaqus的建模功能：

具体操作步骤

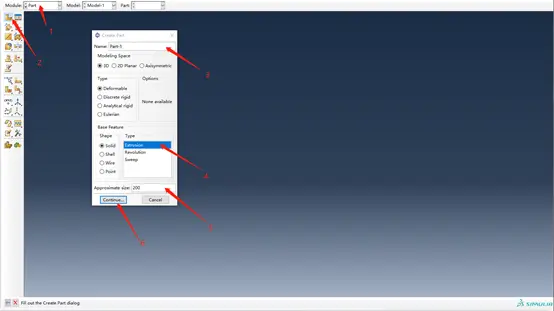

进入Part模块，依次点击以下按钮，进入模型创建模块：

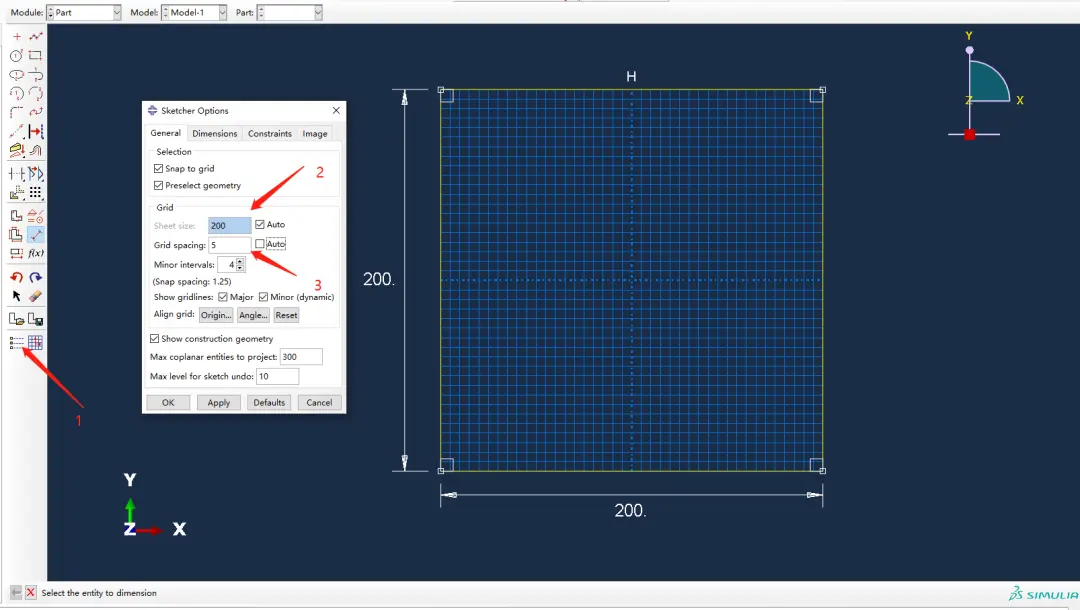

其中步骤5为绘图板的尺寸，即栅格区域的正方形边长，可根据不同模型修改，也可以在进入草图模块后再进行修改，步骤3为修改小栅格尺寸，一般保持默认即可，模型可以超出栅格区域，不影响建模，如下：

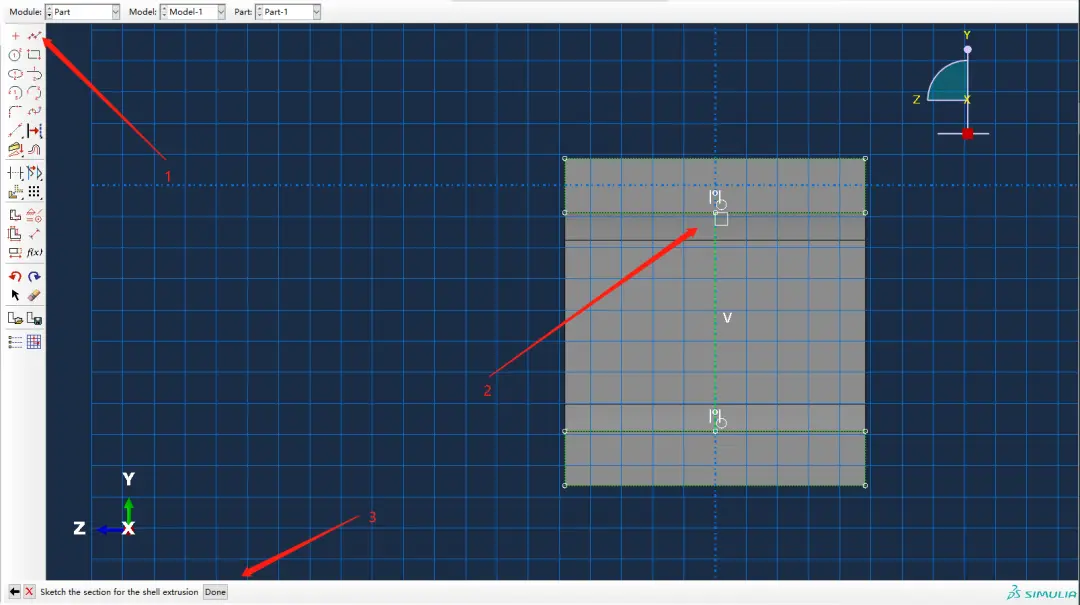

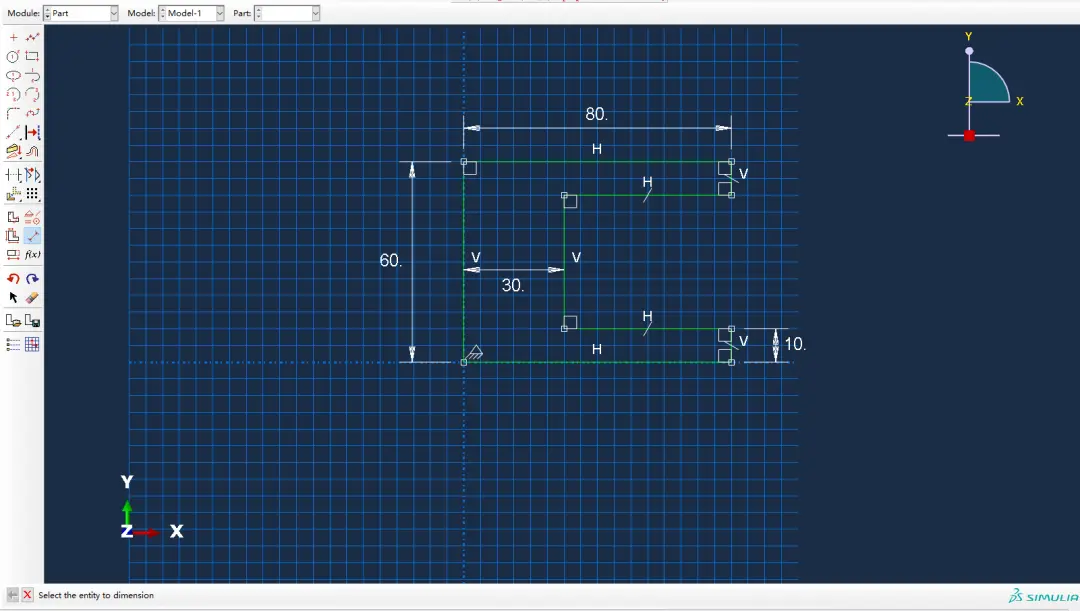

首先创建直线，完成几何和尺寸约束，通常首先进行几何约束：

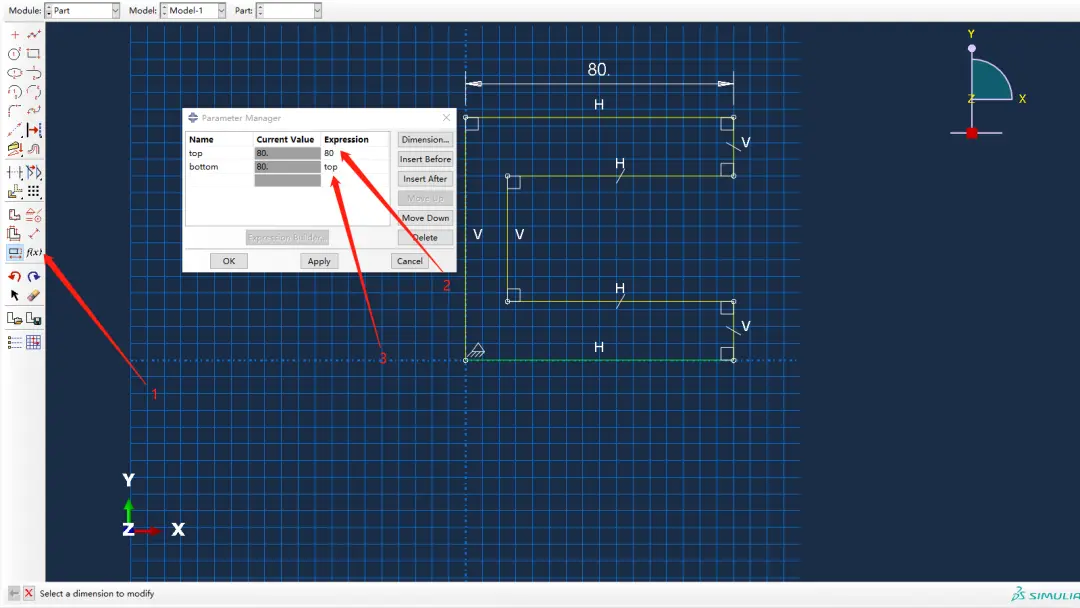

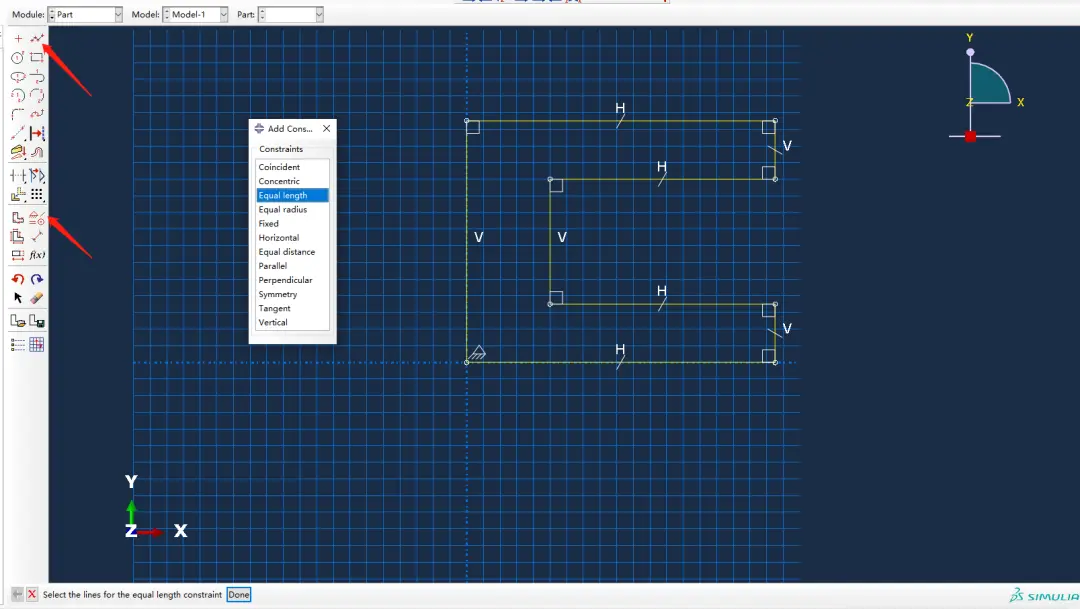

同时，在尺寸还能对参数进行方程式约束，如下，表示顶部与底部两根线长度相对（也可以用几何约束实现）：

全部约束后线条会变成绿色，如下：

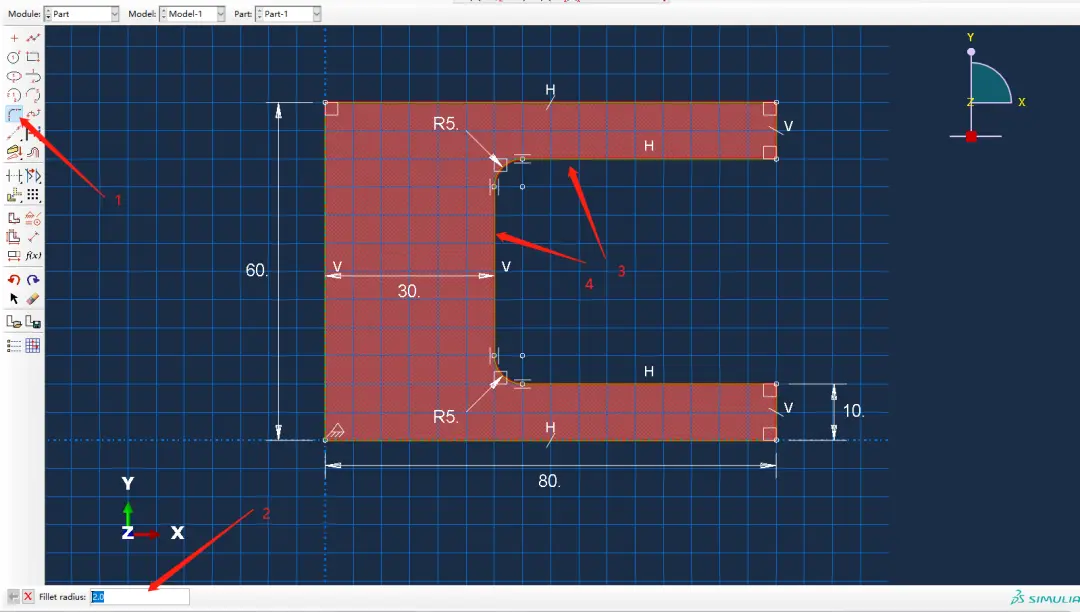

在草图中创建圆角，如下：

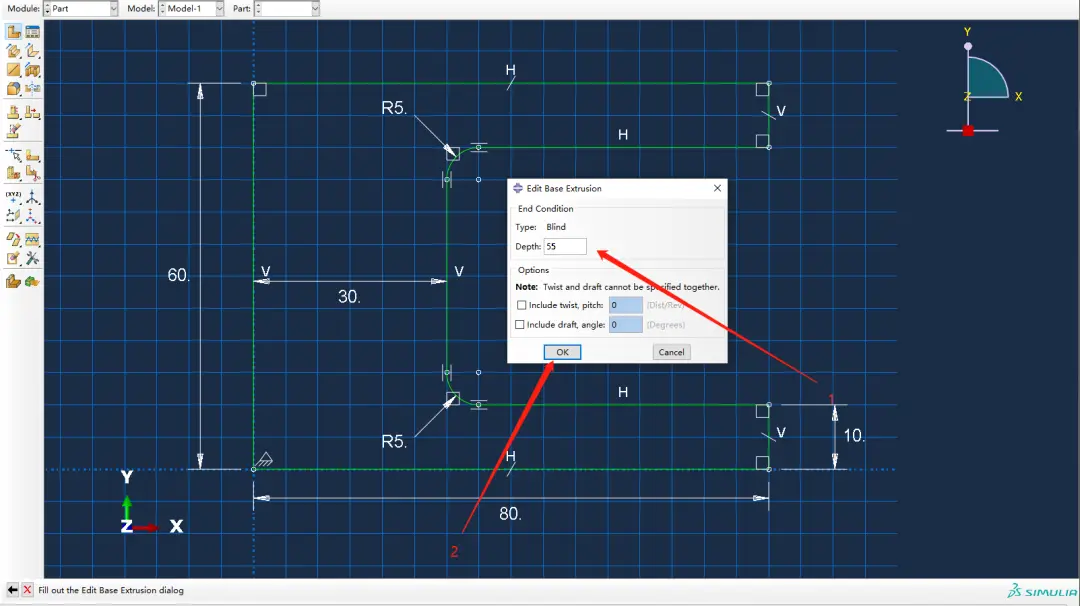

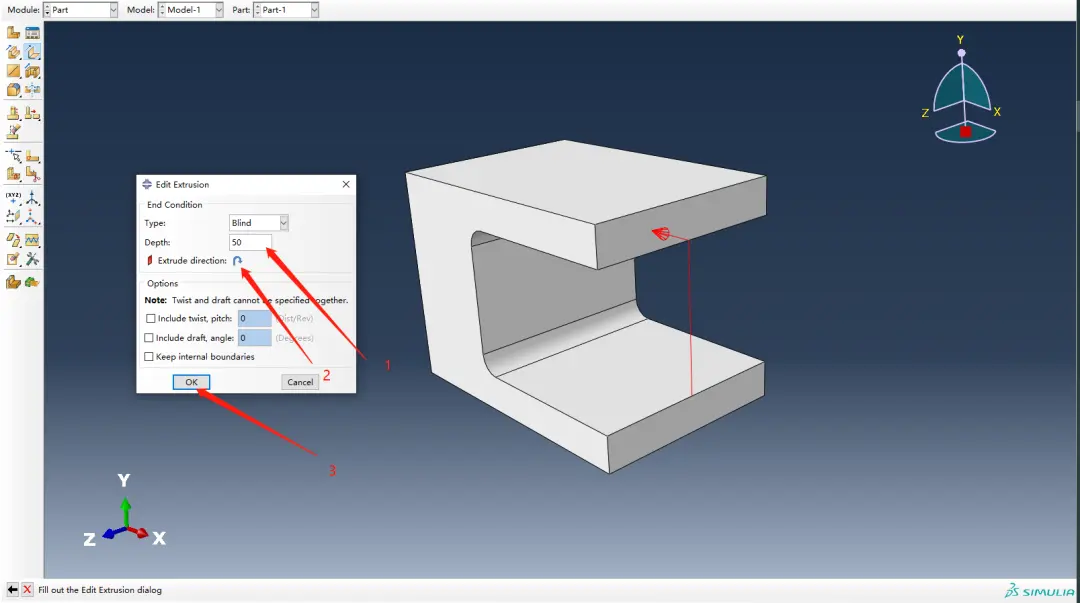

中键确定，完成草图创建，设置拉伸尺寸为55，如下：

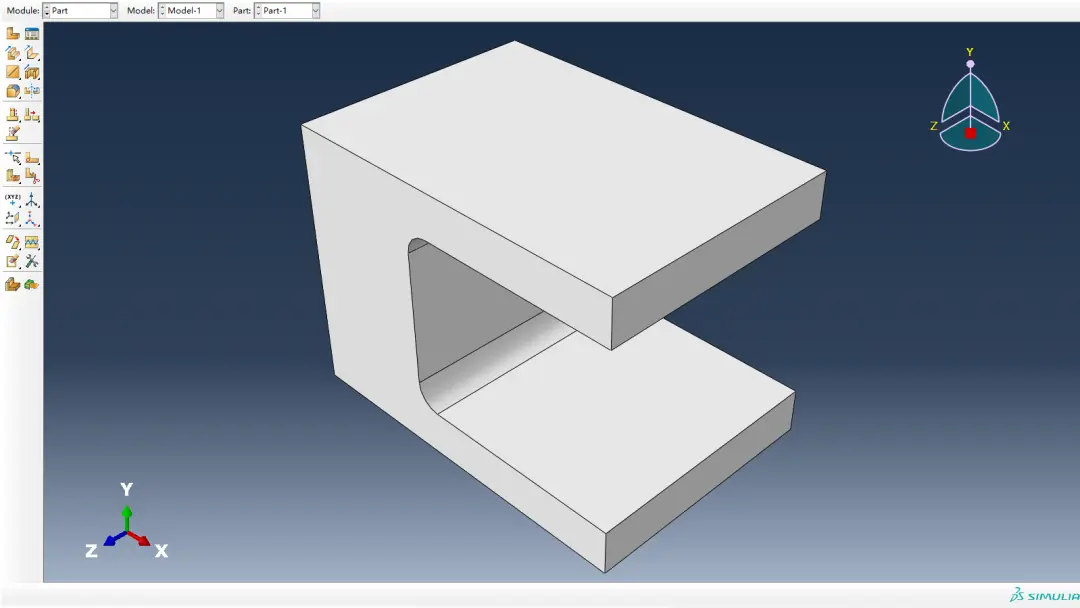

生成基体模型如下：

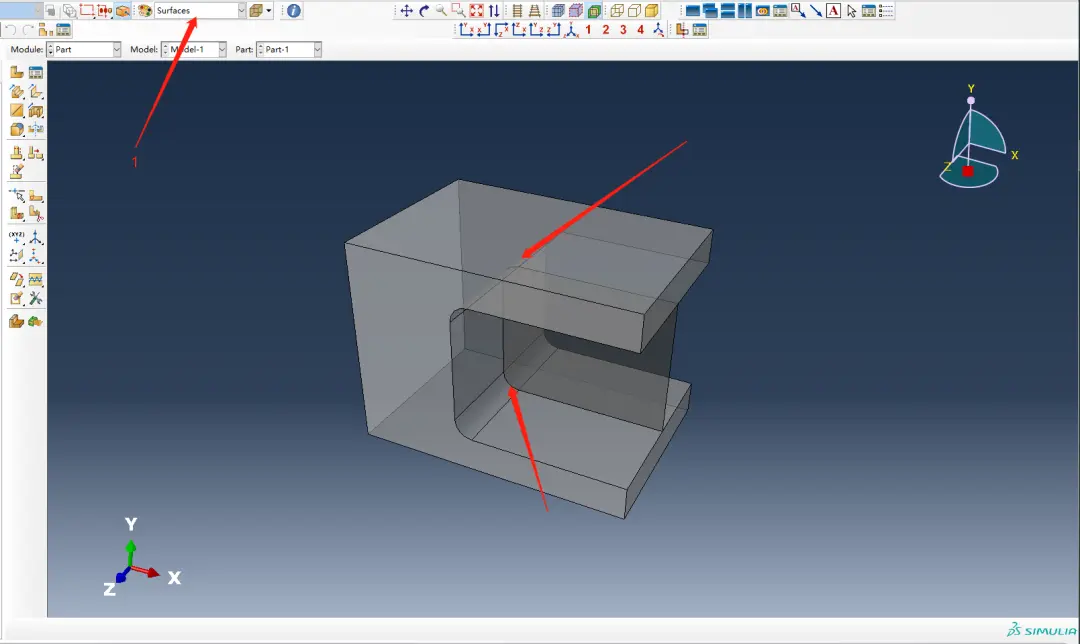

创建壳体加强筋，使用壳体，选择翼板表面作为草图基准面如下：

创建拉伸直线，软件会自动捕捉边线中点：

完成草图后对直线进行拉伸，注意拉伸分析，如果有误，可在步骤2中进行调整：

生成模型如下：

调整模型显示方式，可以明显看到拉伸之后的曲面自动在与实体相交处生成了剪切：

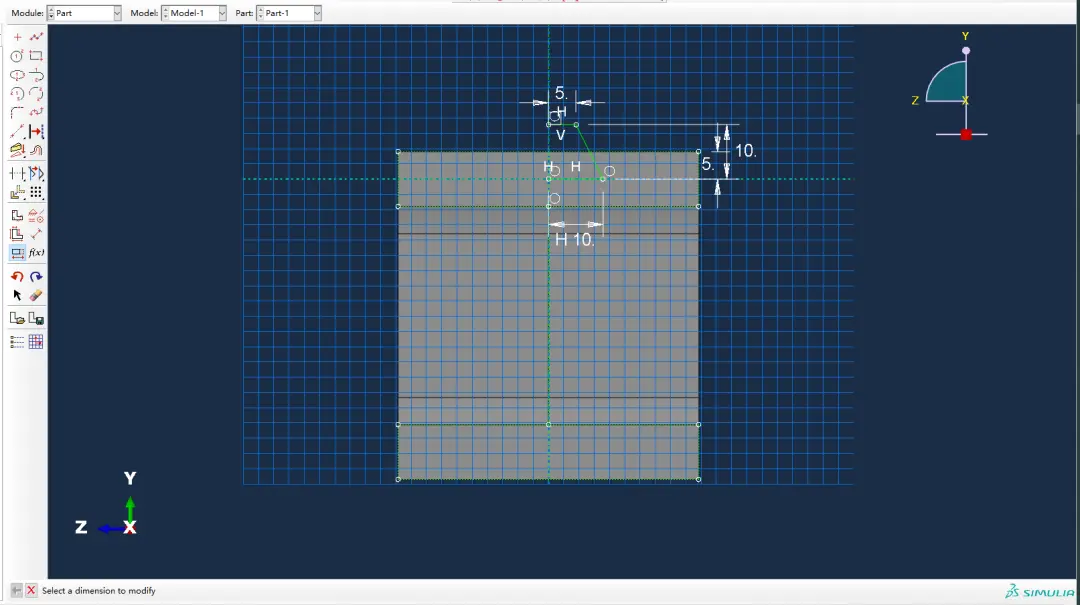

在底部进行开槽，基准面设置参考建立壳体的步骤，创建草图如下：

使用对称，左下角有黑色小三角形的图标都是一些命令的集合，步骤1长按鼠标左键，可以调出其他功能，创建完整的草图：

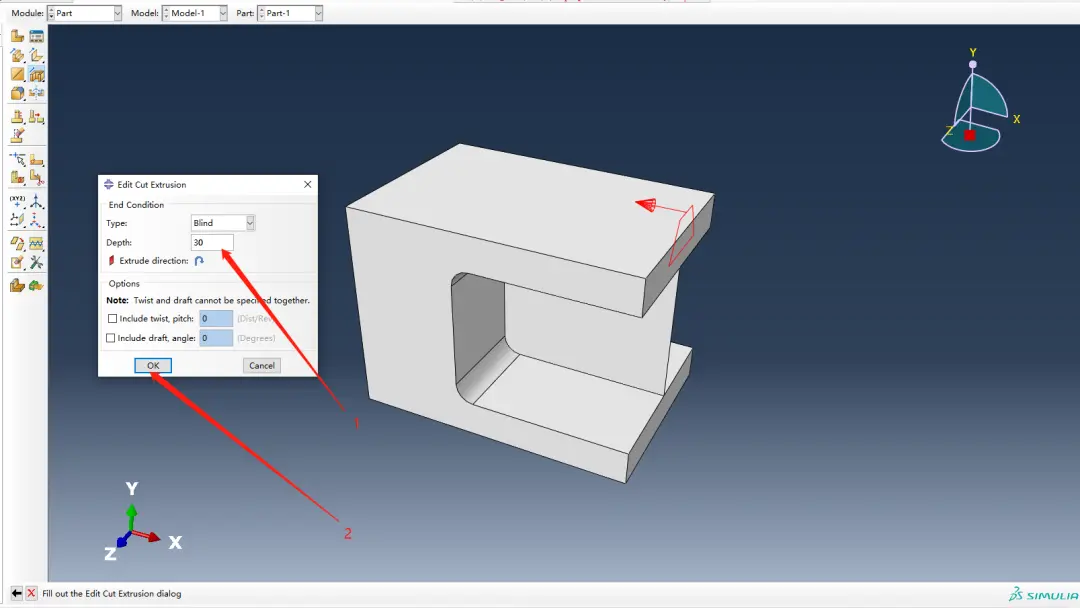

输入拉伸尺寸：

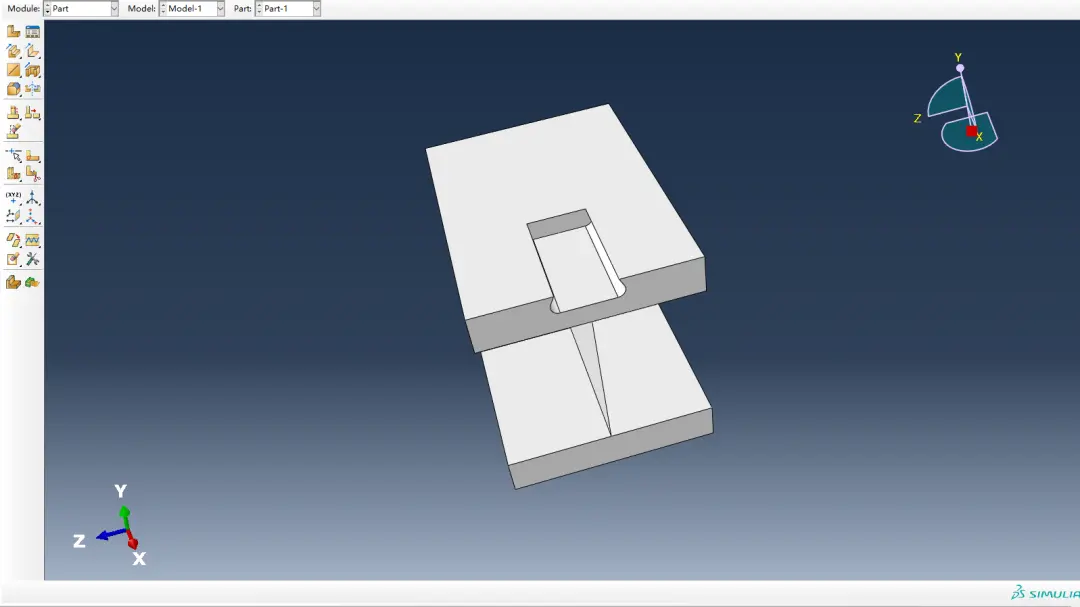

创建开槽如下：

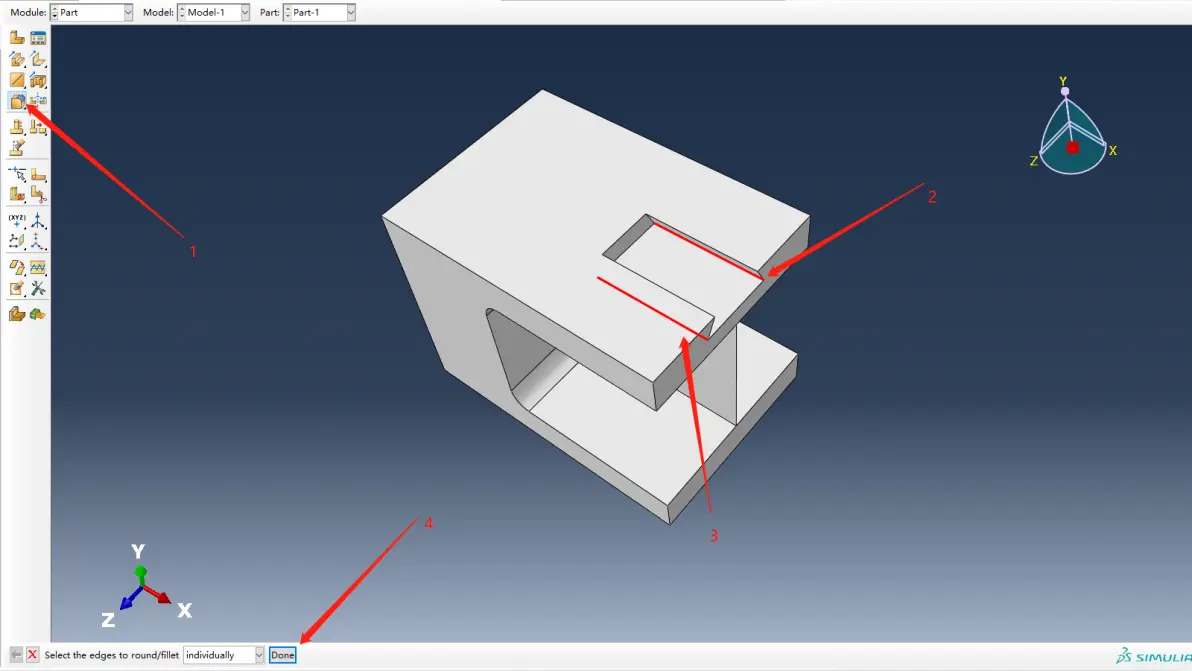

创建圆角（亦可在草图拉伸时直接创建），如下：

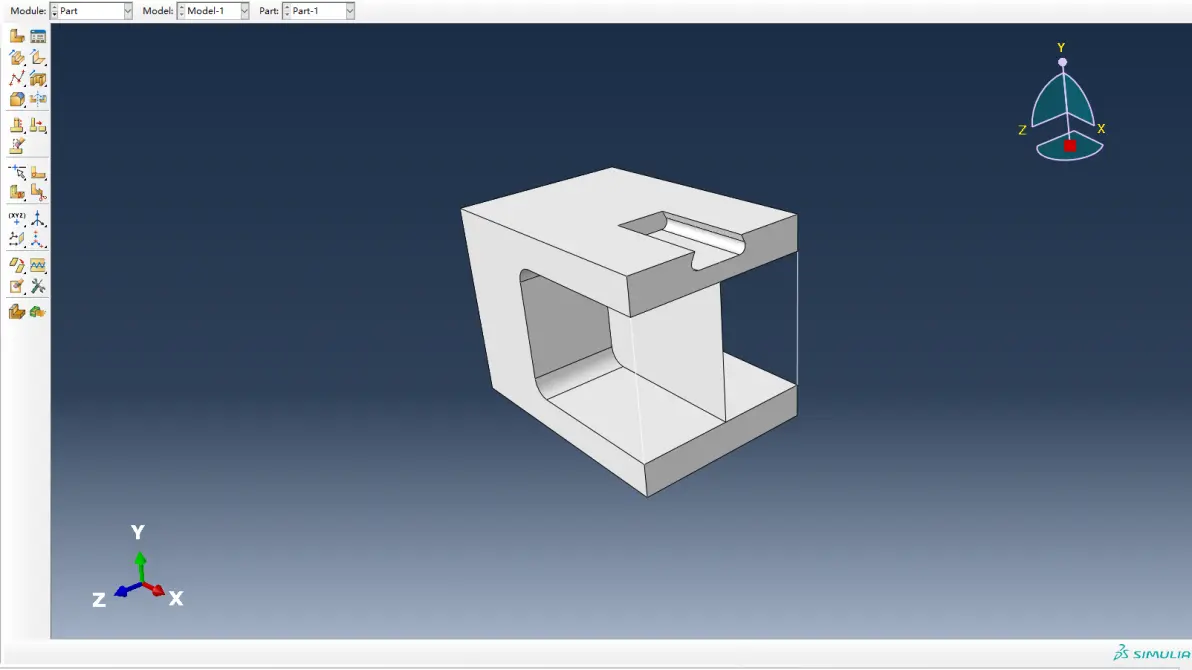

在提示区中输入圆角值，生成模型如下：

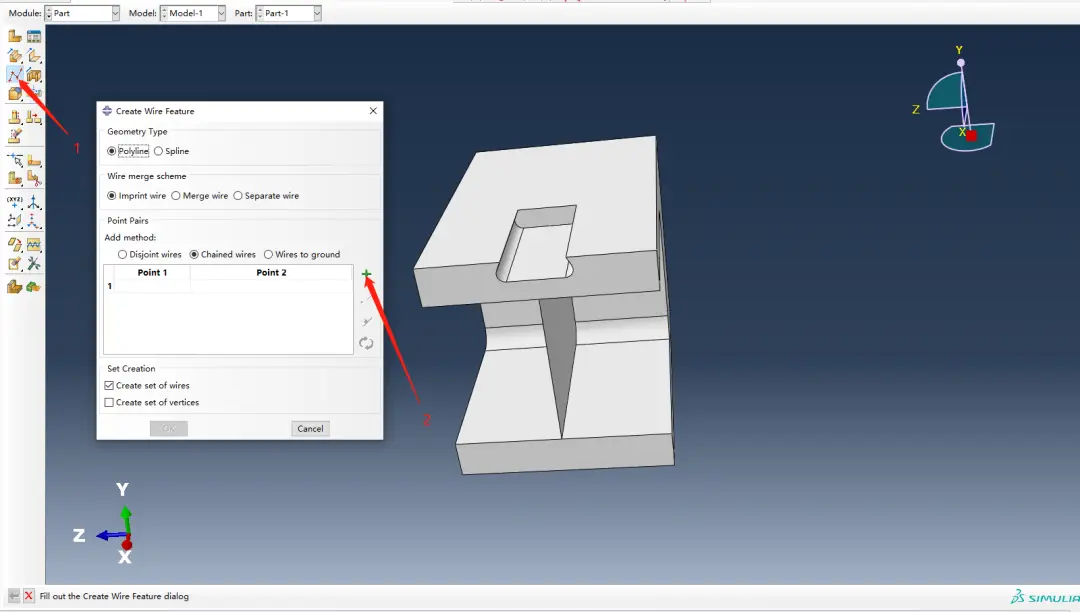

在槽口处创建钢丝，使用线体单元，使用点到点的方式生成线，如下：

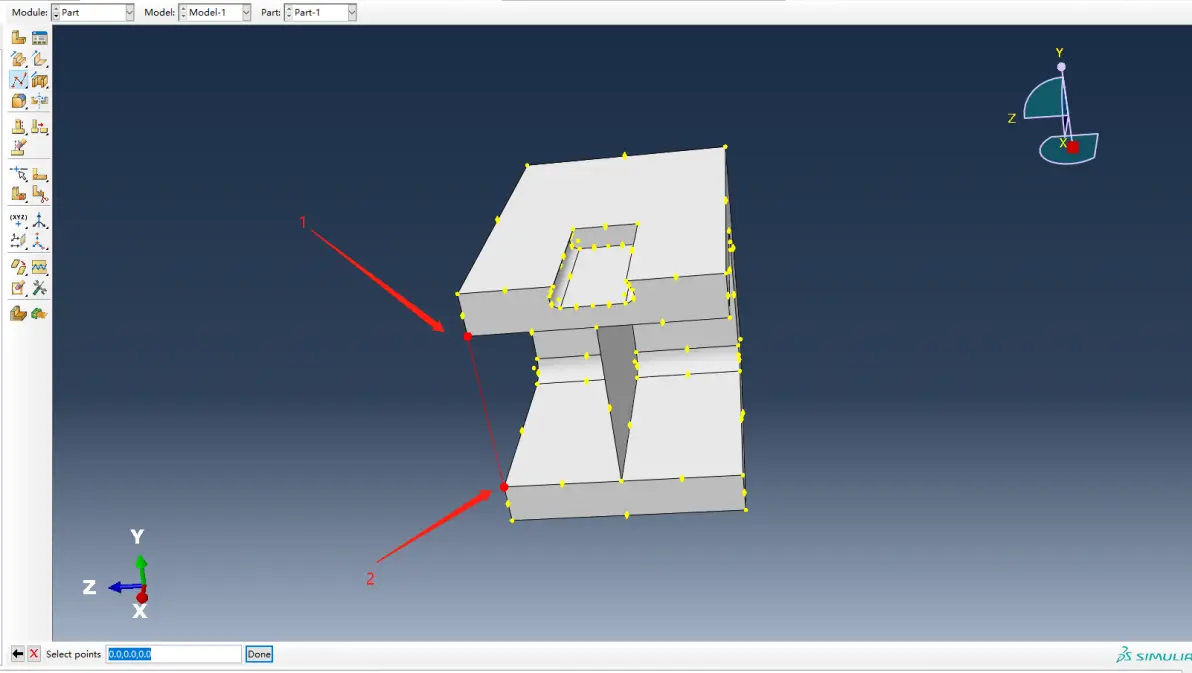

选中合适的点生成直线如下：

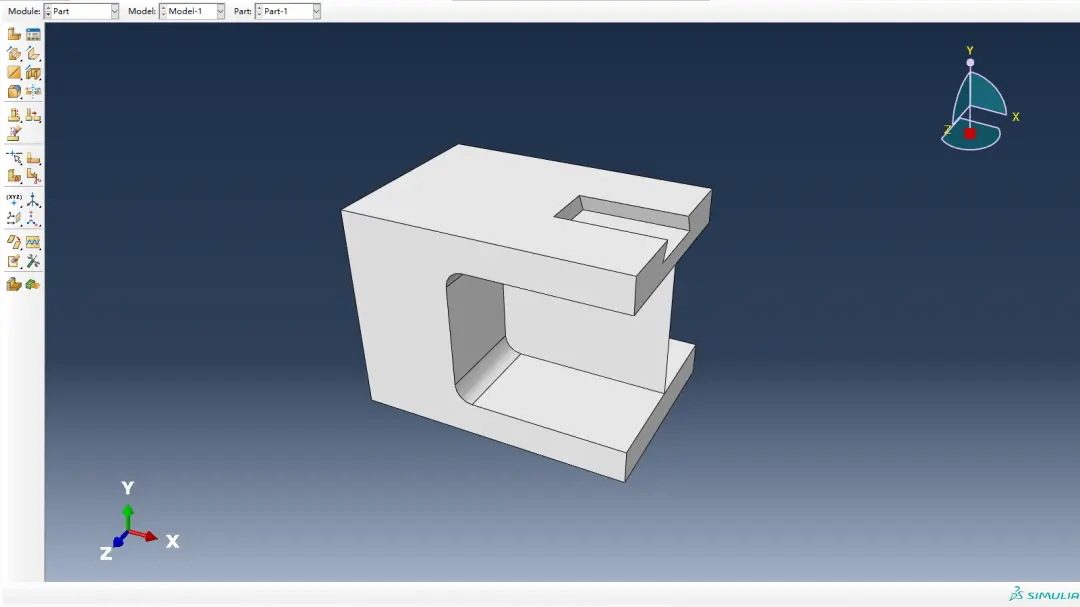

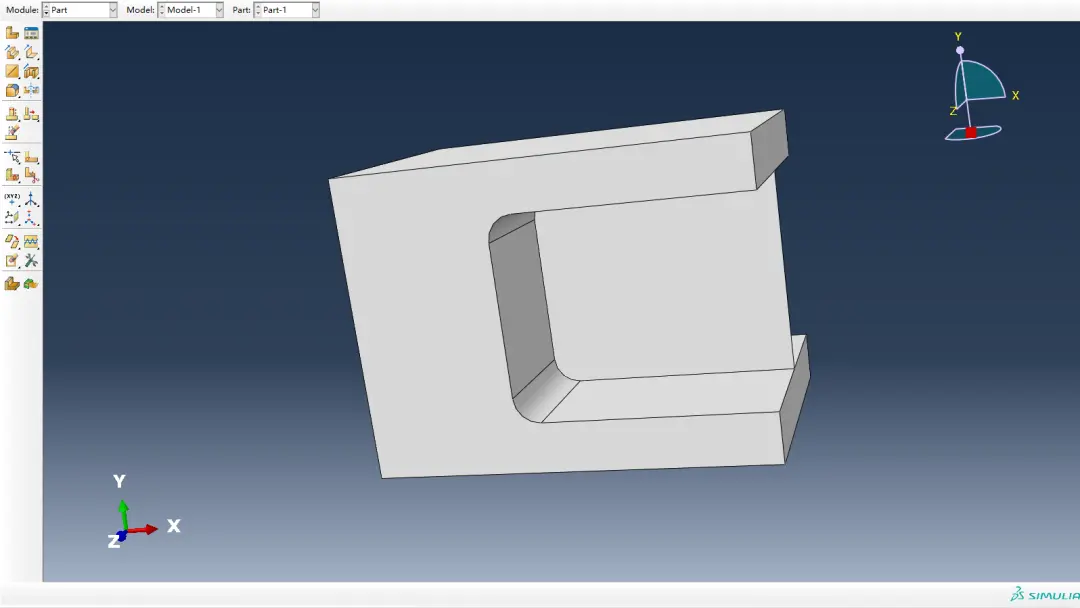

最终生成模型如下：

总结：

以上仅是Abaqus里面建模的部分功能，限于篇幅，其余功能在以后的文章当中有涉及到再深入讲解。
