EPLAN 教程 ——如何手动放置报表
EPLAN的生成报表功能可以让你自由选择是生成页还是手动放置。例如生成端子排报表，如果选择生成页的话 系统 直接给每个端子排分配至少一页纸，哪怕那个端子排里只有1个端子，这样显然会造成图纸页数臃肿（而且安装师傅看了估计也有点想骂人）。所以需要手动将部分端子排放置在同一页里。

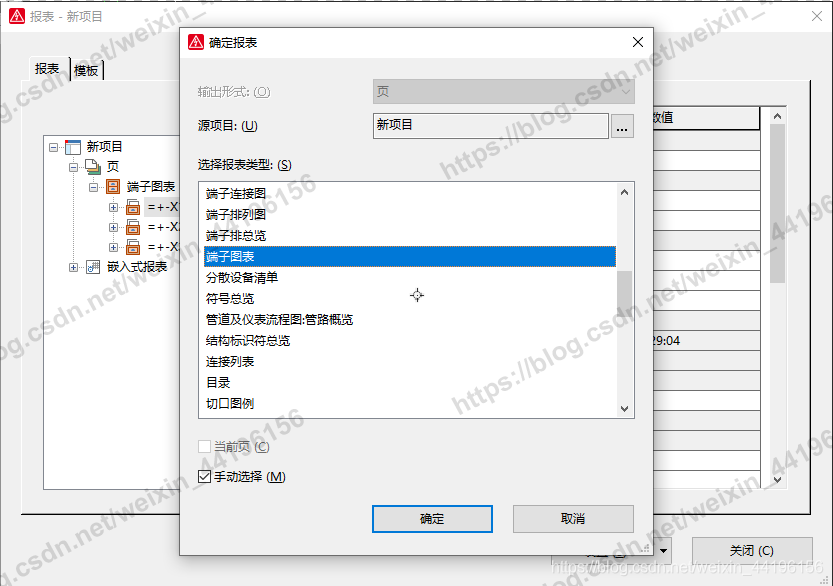

但大家可能发现，这个手动放置的选项有时可以选，有时是灰色的不能选（如下图），这是为什么呢？

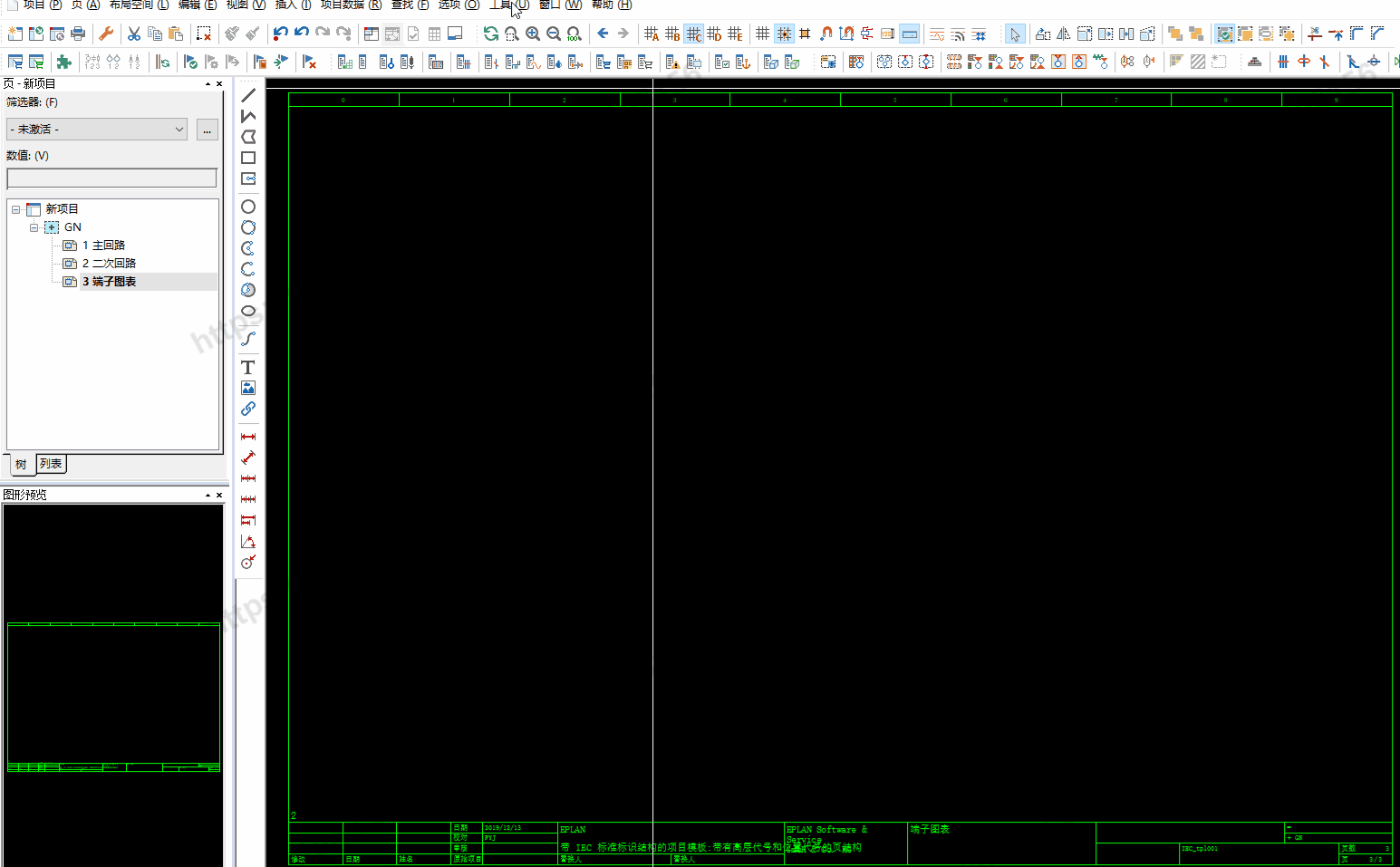

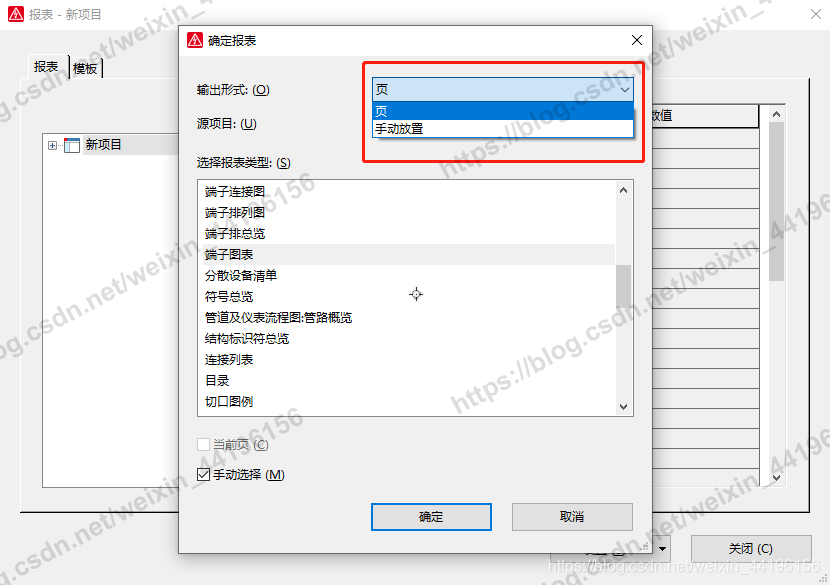

原因在于，在报表文件里，是不可以选择手动放置的，而在多线原理图里面却可以。
新建，选中对应目录，生成相应报表（可以手动选中要一次性放置的哪几个端子排）。
