Eplan教程：项目检查错误005013/005014（连接点类型不同）的解决方法

EPLAN学习教程目录

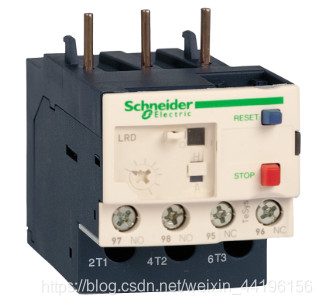

如果大家在项目中使用到了直插式热继电器，那执行项目检查的时候有时候会出现这两种警告：

   005013：目标的连接点 类  型不同。

   005014：连接和连接点的连接点类型不同。

   如果还不明白消息文本的含义的话，可以按照我在《Eplan——利用在线帮助 系统 解读项目检查错误消息》的方法查一下详细的说明。

这里是引用 P005013: 目标的连接点类型不同 原因 关于功能连接点，与一个连接相连的目标有不同的连接点类型。例如，一个目标有连接点类型“芯线/接线”，而另一个目标配有连接点类型“光纤”。 解决方法 请在所有目标是连接的功能连接点上指定统一的连接点类型。 更新连接后重新进行项目检查。

P005014: 连接和连接点的连接点类型不同 原因 在连接目标的功能连接点上设置了相同的连接点类型。此外，您为连接设置连接定义点，并为该定义点指定了一个与目标连接点类型不一致的功能定义。 解决方法 请您为连接定义点和连接目标分配相同的连接点类型。

这时候熟悉元件符号属性的应该恍然大悟，“连接点类型”，在这里可以查看。

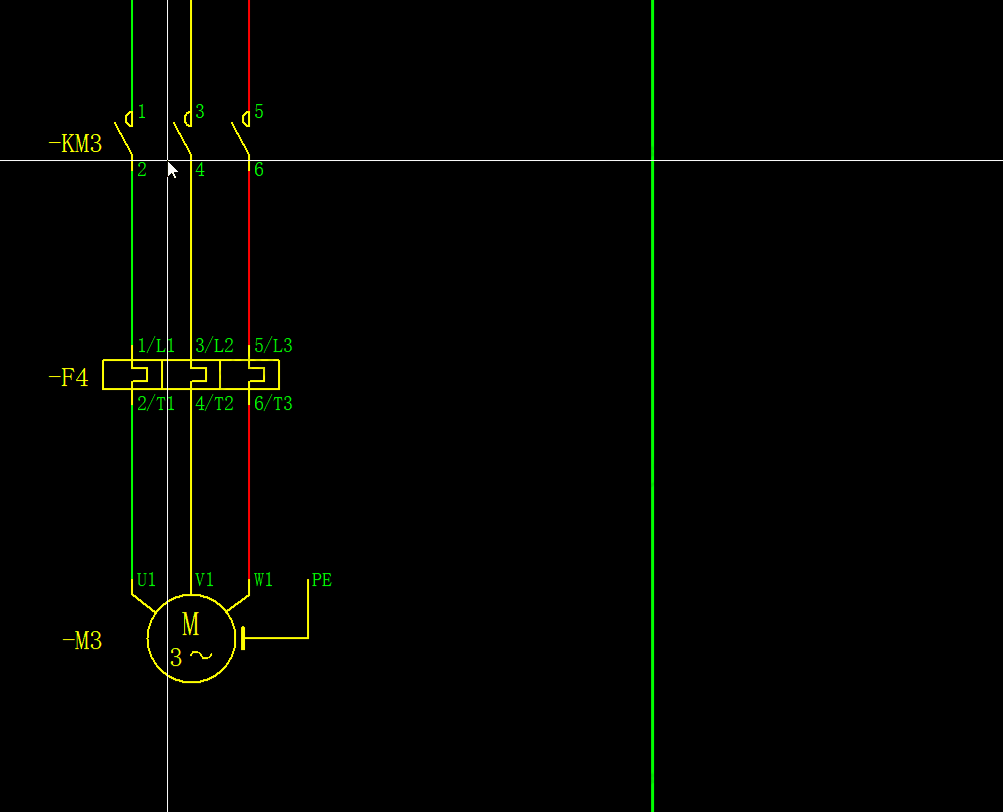

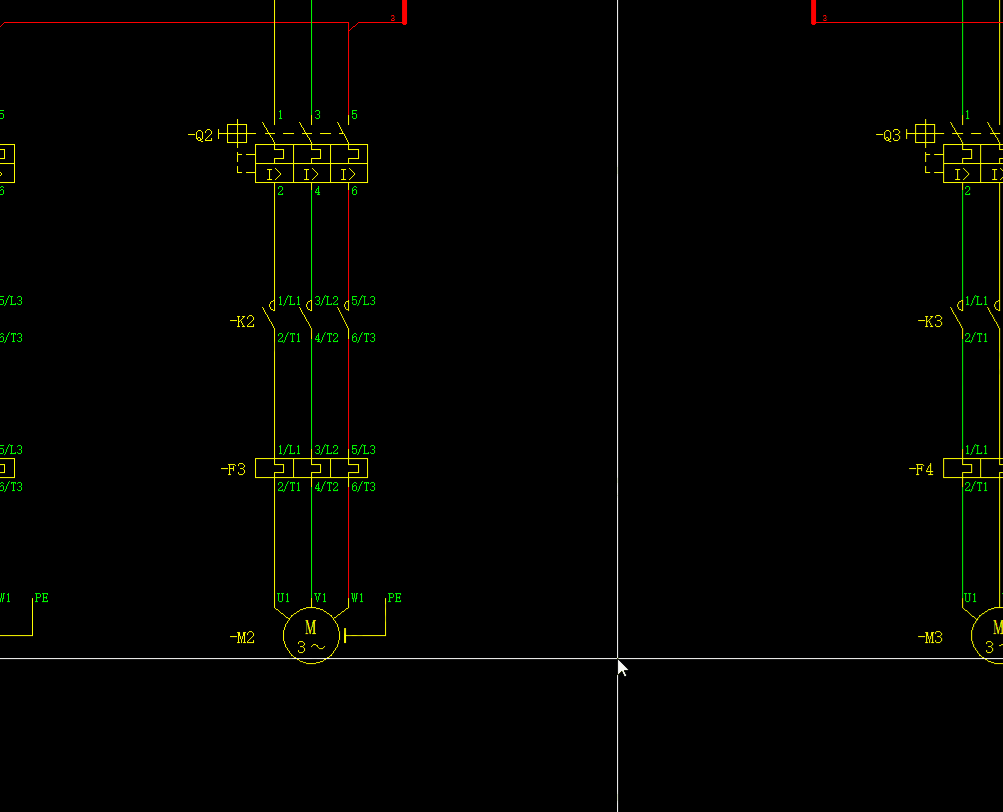

   显然，直插式热继电器主回路上端口是“直接连接点”，而接触器的下端口是“芯线/导线”，无法匹配。这样在后期 自动生成 编号时就会出幺蛾子。如何调整呢，根据实际情况把接触器下端口改为“直接连接点”就行了。再次执行项目检查就会发现警告消失。
