Eplan教程：如何使用项目检查功能查找电气设计错误

EPLAN学习教程目录

EPLAN的项目检查功能是其一个重要的 组成部分  ，可以检查设备数据，例如定义中的不完整性（端子、插头、电缆、设备、PLC 等），多重（无关联参考的）或不再存在的设备。除此以外，能进行功能指定的错误检查，例如短路、环形连接、不完整的关联参考或中断点、不正确的电位定义等。还可以检查保存在部件数据库中的部件主数据。

   这样就可以避免一些错误遗留到出图阶段，毕竟哪怕画图再细致，偶尔也会出些幺蛾子。

   具体操作步骤如下：

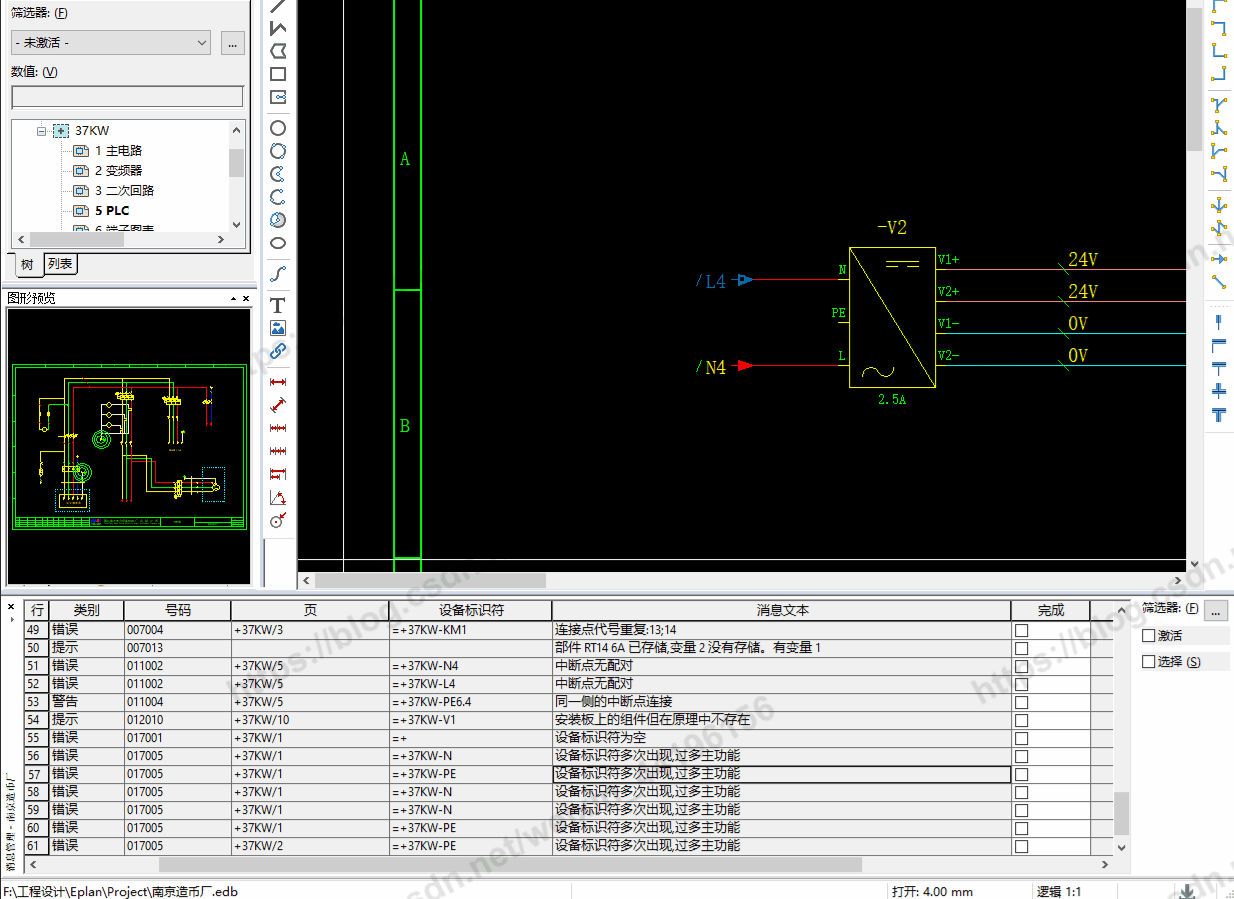

   1、打开消息管理页面：（快捷键++）

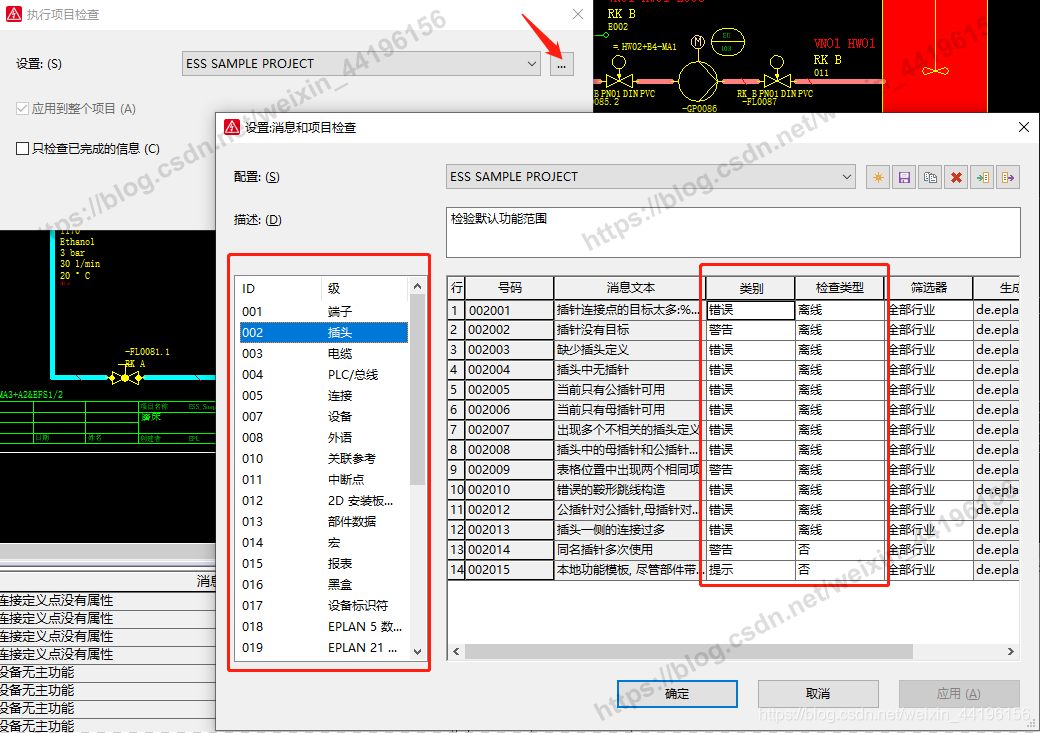

   2、执行项目检查：选中要执行项目检查的部分，可以是单页的多线原理图，可以是多页或者整个项目，然后，如果需要更改设置，可以点击箭头处，进去更改每一 类  消息的类别和检查类型。

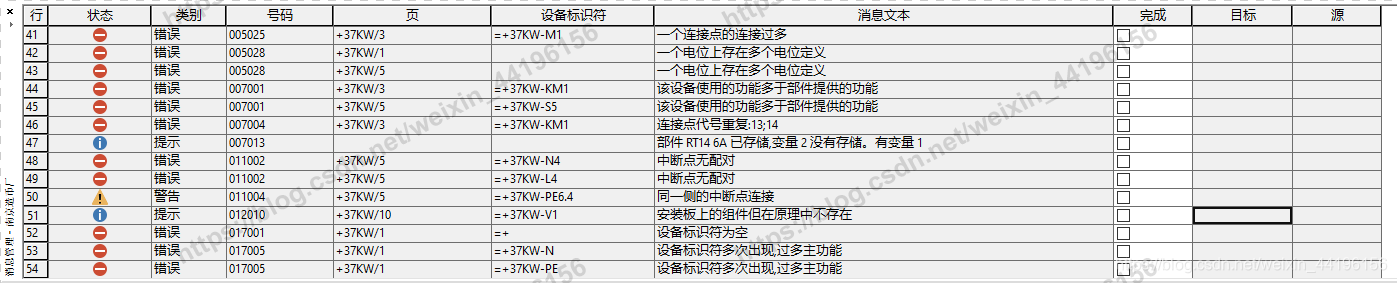

   执行检查完成后看到结果，可以明显看到，消息有三种，蓝色的提示、黄色的警告和红色的错误，严重性依次提升。消息文本里有对该问题的简单解释。


   双击该行消息，鼠标会自动跳转至问题处，如果还是搞不懂问题出在哪儿，可以按照《Eplan教程——利用在线帮助系统解读项目检查错误消息》里面的方法去官方帮助 系统 查看一下。
