EPLAN默认只有一个高层代号+位置代号。当我们想将再增加一层的时间就用到了【文档类型】。一般中小型项目使用高层代号+位置代号就已经完成够用了,大型项目可以再增加一个【文档类型】来管理我们的图纸。方便我们看图与审图。具体的实现方法如下:
1)选中项目【练习】,点击鼠标右键选择【属性】

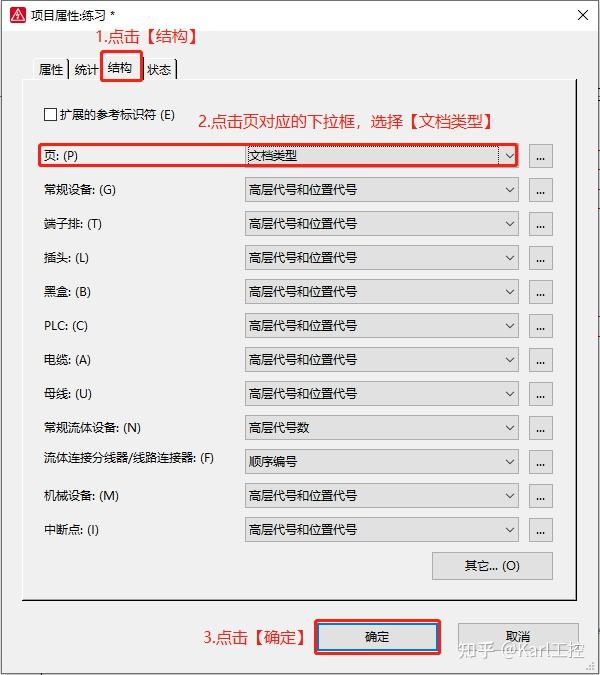

2)点击【结构】,点击页对应的下拉框选择为【文档类型】,点击【确定】

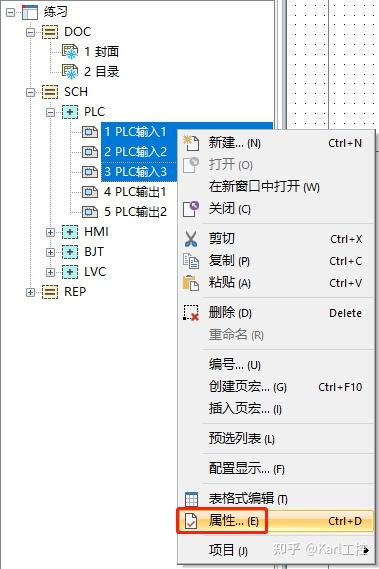

3)选择位置代号【PLC】下的第1-3页,点击鼠标右键选择【属性】

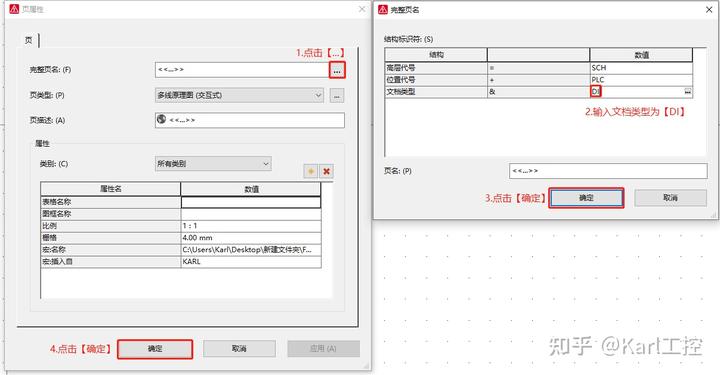

4)点击【完成页名】最右侧的【…】,在文档类型输入框内输入【DI】,点击【确定】,点击【确定】

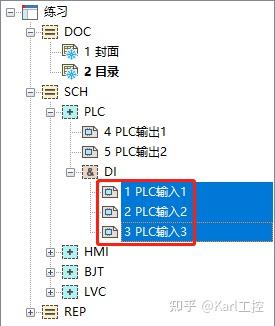

5)可以看到位置代号【PLC】下的第1-3页被归类到了文档类型为【DI】下面
↓↓↓ ↓↓↓
