CATIA制作物料明细：生成产品物料清单的方法

本教会大家如何在CATIA装配体中生成产品物料清单。

工具/材料

CATIA V5R19

操作方法

01

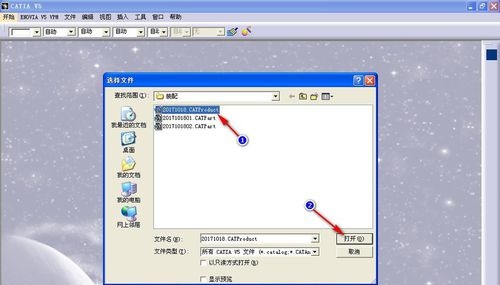

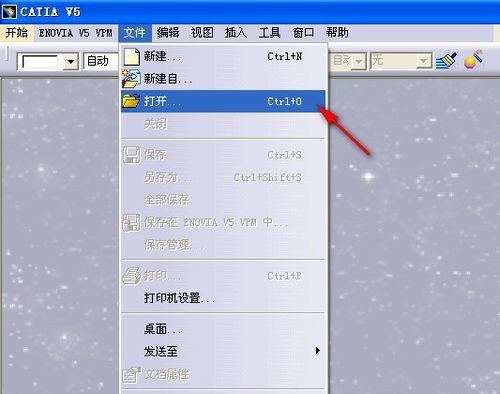

首先，我们打开CATIA，在菜单栏中单击文件>打开...，在弹出的文件对话框中选择建好的装配体，名称为20171018，单击打开；

02

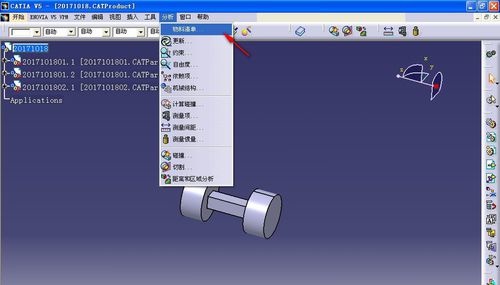

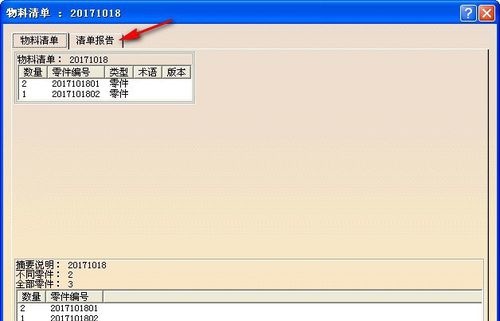

继续在菜单栏中选择分析>物料清单...，弹出物料清单对话框，如下图所示，并观察物料清单包含的内容；

03

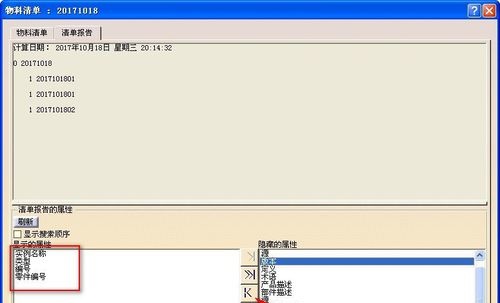

在物料清单列表中单击选择清单报告，在下方清单报告的属性的隐藏属性列表中依次选择实例名称、类型、编号及零件编号等，并单击左方向箭头；

04

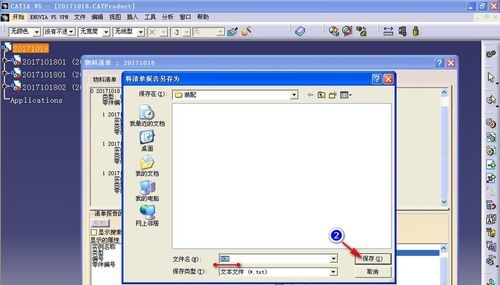

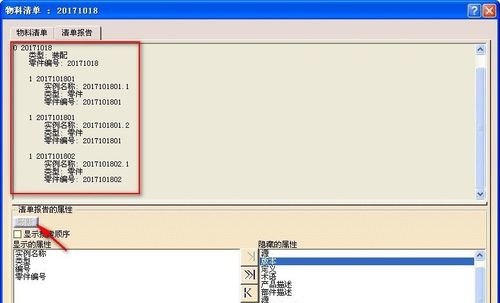

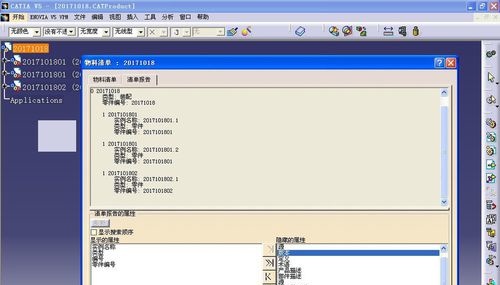

单击刷新按钮，在清单报告中自动显示刚选择的内容详情，单击另存为...，将保存文件命名为BOM并存放到指定位置；

05

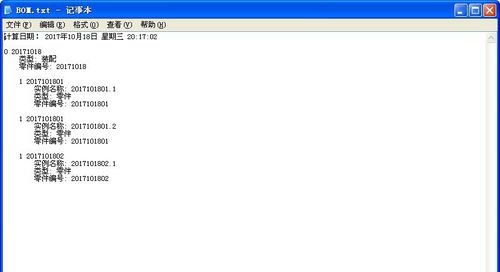

操作完成后单击保存按钮，退回到物料清单对话框，单击确定完成所有操作，打开保存的文件路径，将BOM清单打开，查看装配体的物料清单。

好了，以上就是大致内容了，(END)

在阅读本的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
