Ansys Workbench分析应用基础（1）：入门操作指南

零件分析基本思路讲解

ansys是一款常用的 有限元 分析软件，现在anysys 已经更新换代了，一般使用workbench进行结构分析。

有限元分析流程

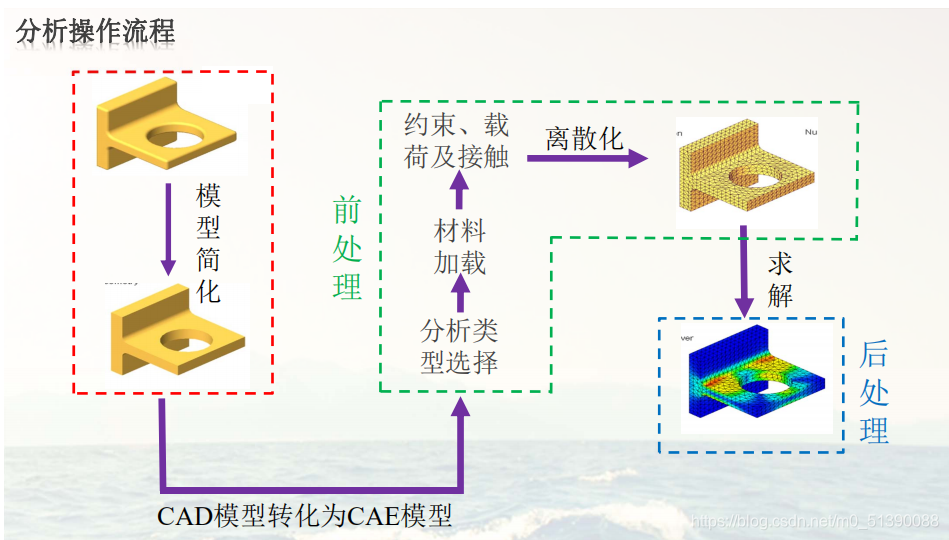

有限元用 软件 的分析流程如下图所示：


   （1）首先对所需要分析的模型进行简化；

   （2）确定你所需分析的材料时什么问题，本课程主要讲刚体静力学分析；

   （3）加载材料，并对导入的模型进行材料设置；

   （4）装配体需要添加接触， 离散化 的过程在软件中就是网格划分的过程；

   （5）对于离散化的模型添加相应的边界条件及荷载。

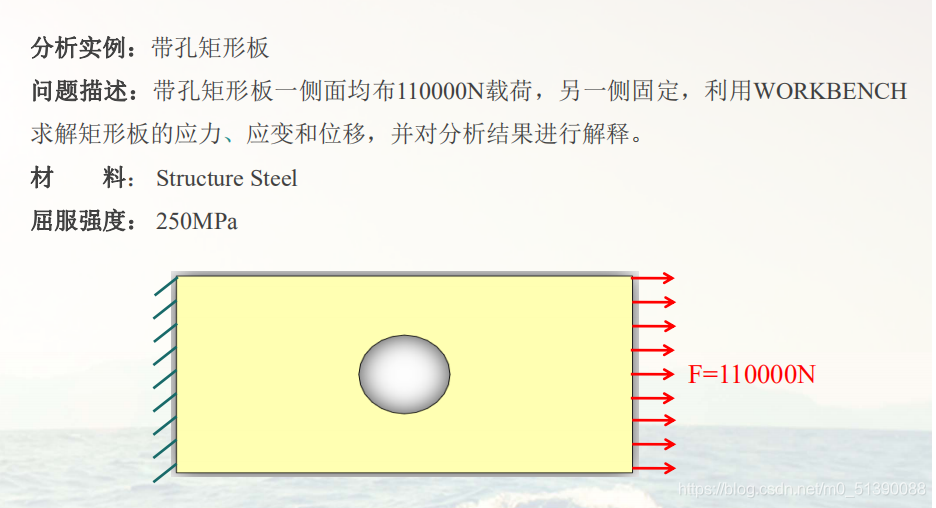

分析 实例

   打开ansys workbench软件，按照下图所示流程在软件中进行设置。

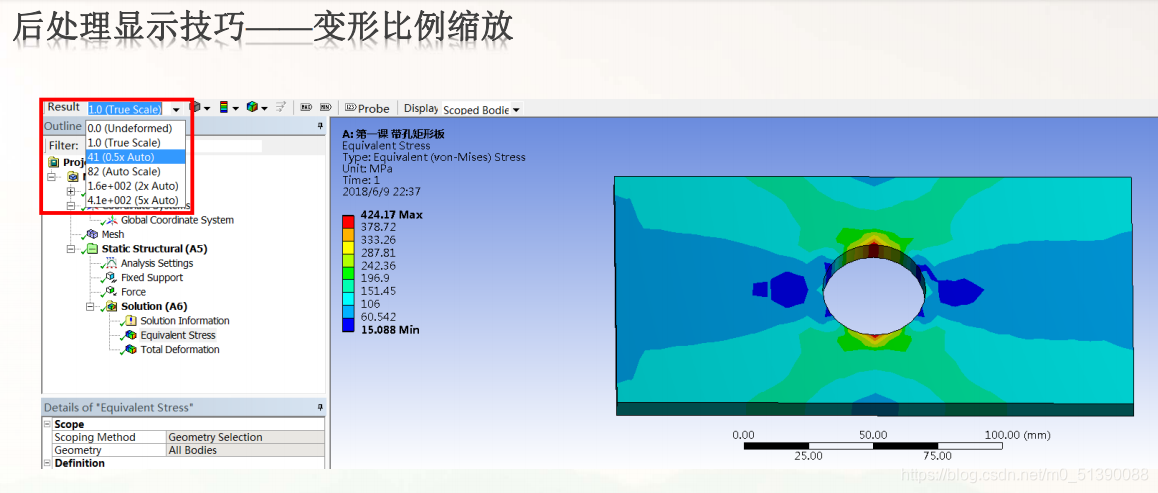

   应力结果显示云图如图所示

网格划分 的评价标准

我们对结构进行有限元分析时怎么判断网格划分的是否正确呢？

①应力及应变的显示结果与网格的大小的相关性比较小 ②应力及应变的红色面积显示结果可以覆盖两层网格示例：研究网格大小对分析结果的影响

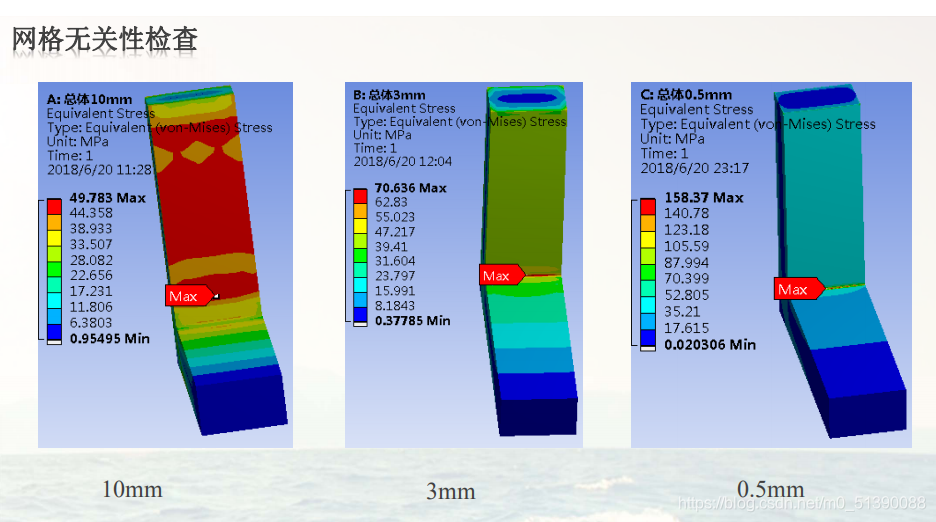

我们根据题目要求采用上面所说的分析操作步骤对该L型支架进行有限元分析，应力分析结果如下图所示。

不同大小的网格模型所分析出出来的应力结果差别非常大，但是应力最大点的位置都是在直角处，为此我们统计出几个不同网格模型的应力最大值，如下图所示。
网格的密度越高，应力最大值在一直增加，没有收敛，这时候我们不应该在对网格进行细化。

   细化网格可以降低求解误差，但是如果细化网格没有得到一个收敛性的结果，我们应该考虑模型的问题，而不是在网格划分上面下功夫。

   解题方法错误，怎么计算也不会得出正确结果的。

解题方法错误，怎么计算也不会得出正确结果的。

所以我们要对模型进行改进，至于怎么改进这个模型，因篇幅有限，见下文。
