ANSYS有限元分析全流程详解

典型ansys分析过程

1.前处理-创建 有限元 模型

1）单元属性定义（单元类型、实常数、材料属性）

2）创建或读入几何实体模型

3）有限元 网格划分

2.施加载荷进行求解

1）定义分析选项和求解控制

2）定义载荷及载荷步选项

3）有限元网格划分

3.后处理

1）查看分析结果

2）检验结果

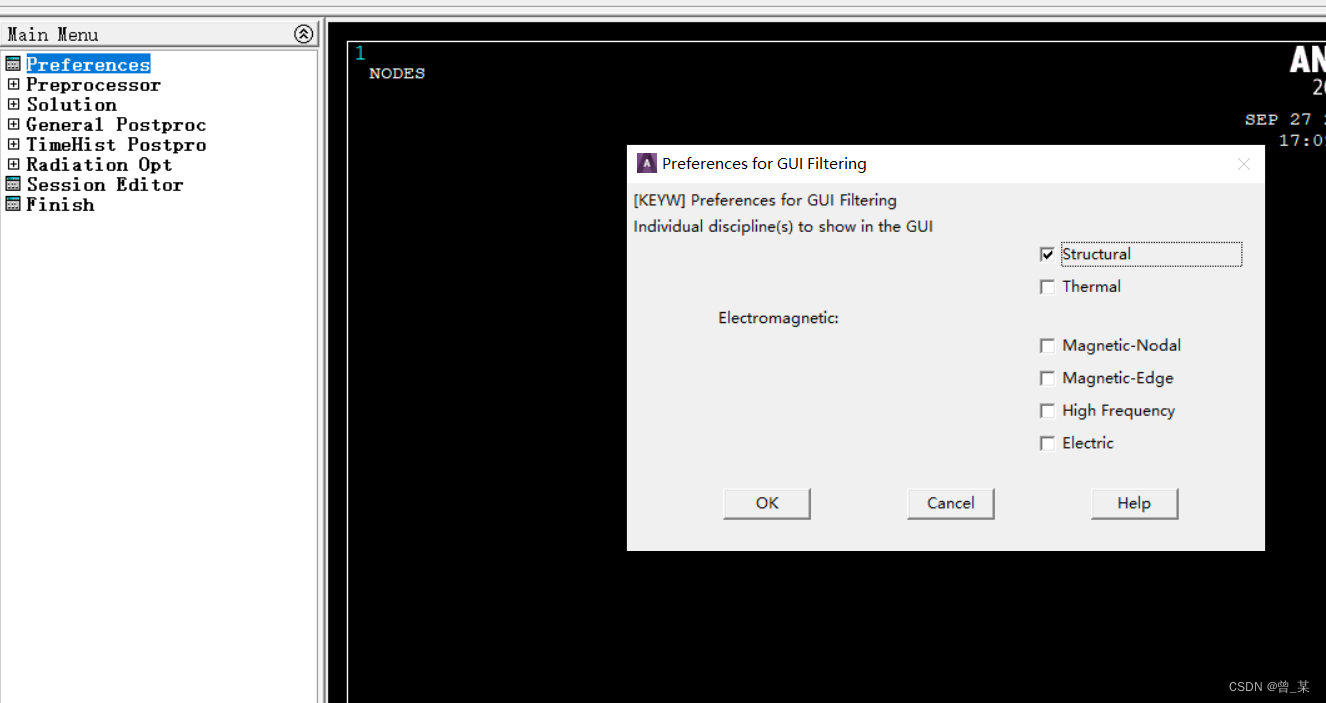

在《preference》可以设置分析类型，从而避免不需要的东西出现

下面就可以对照上面的分析过程对用主菜单进行一个顺序分析，

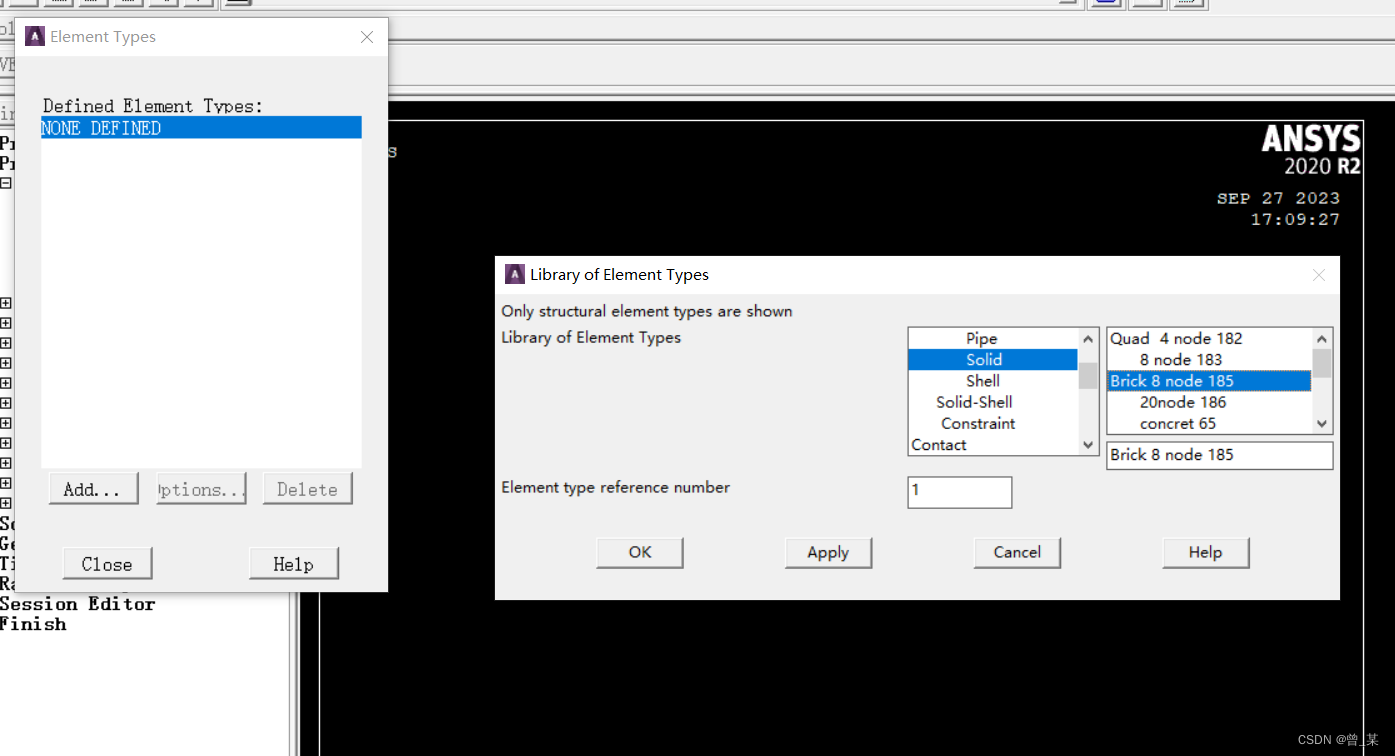

首先是选择一个单元类型，下面是选择一个 实体类  型

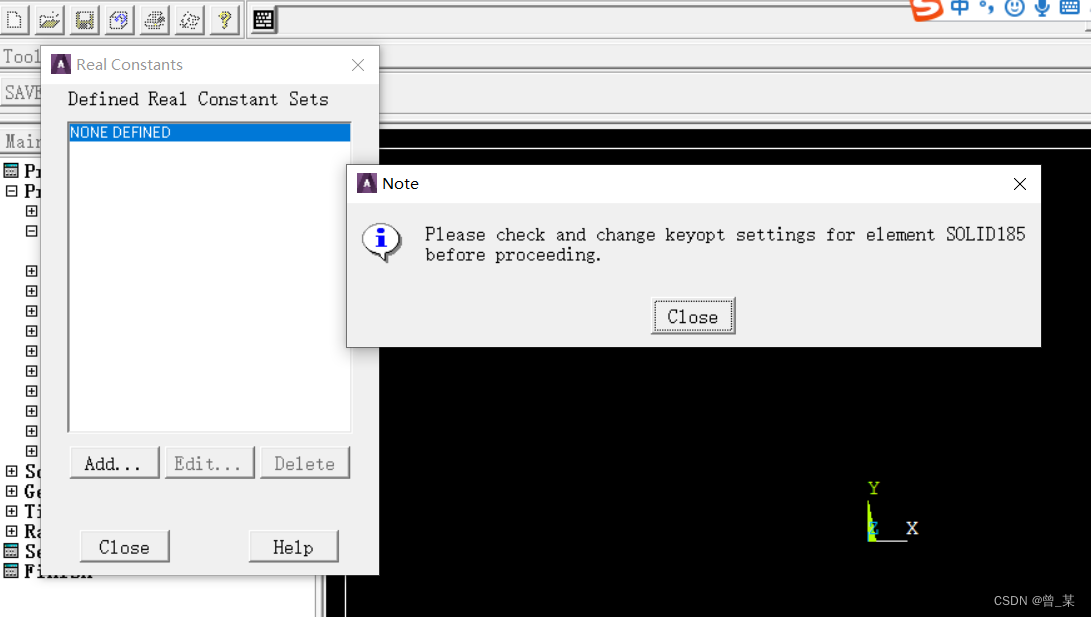

在实常数那里添加后发现我们选择的单元是没有实常数设置的（埋一个疑问 实常数有什么用）

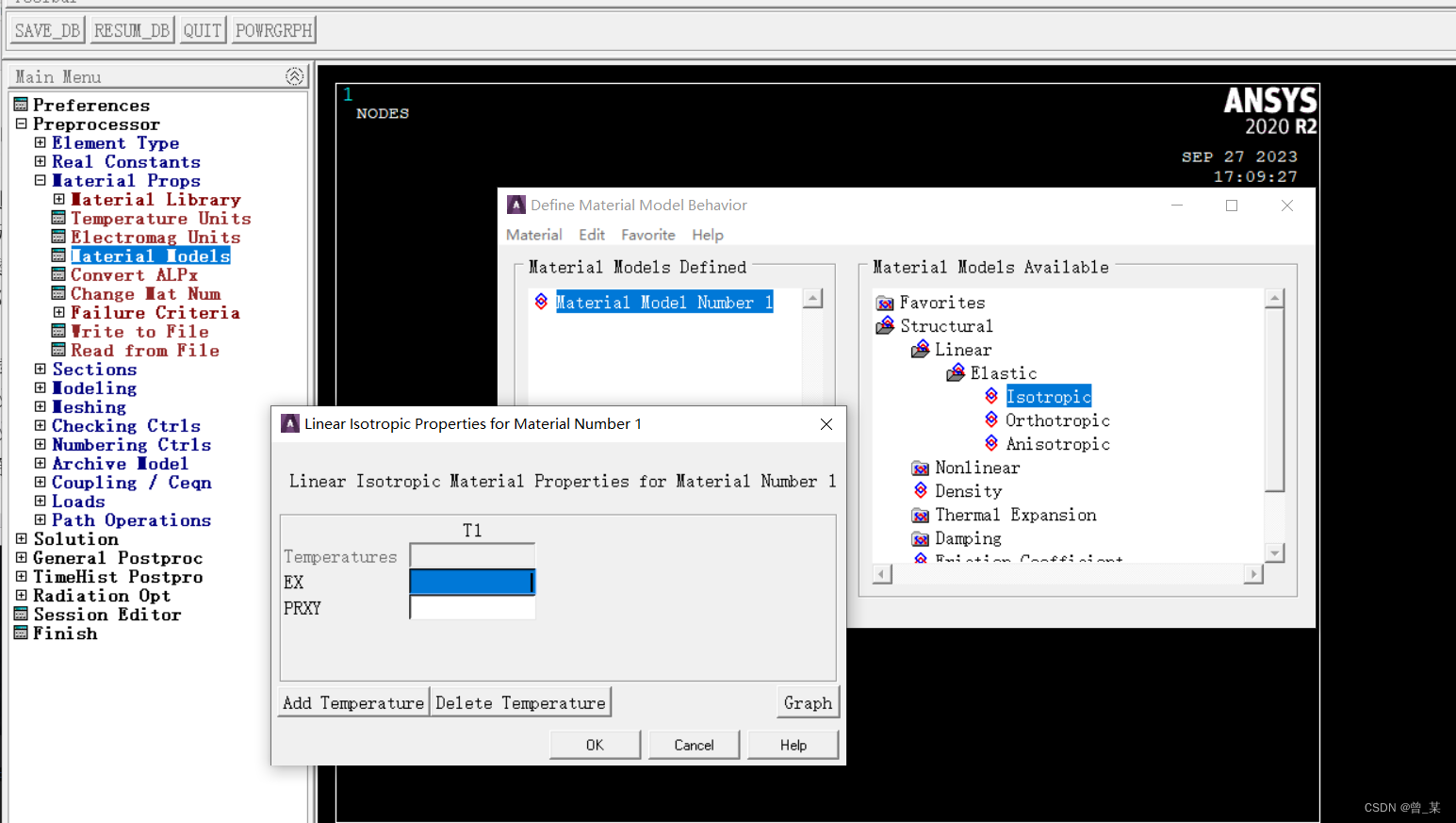

然后设置材料的属性在《material model》里面进行一个设置，下面是对弹性模量和泊松比的导入

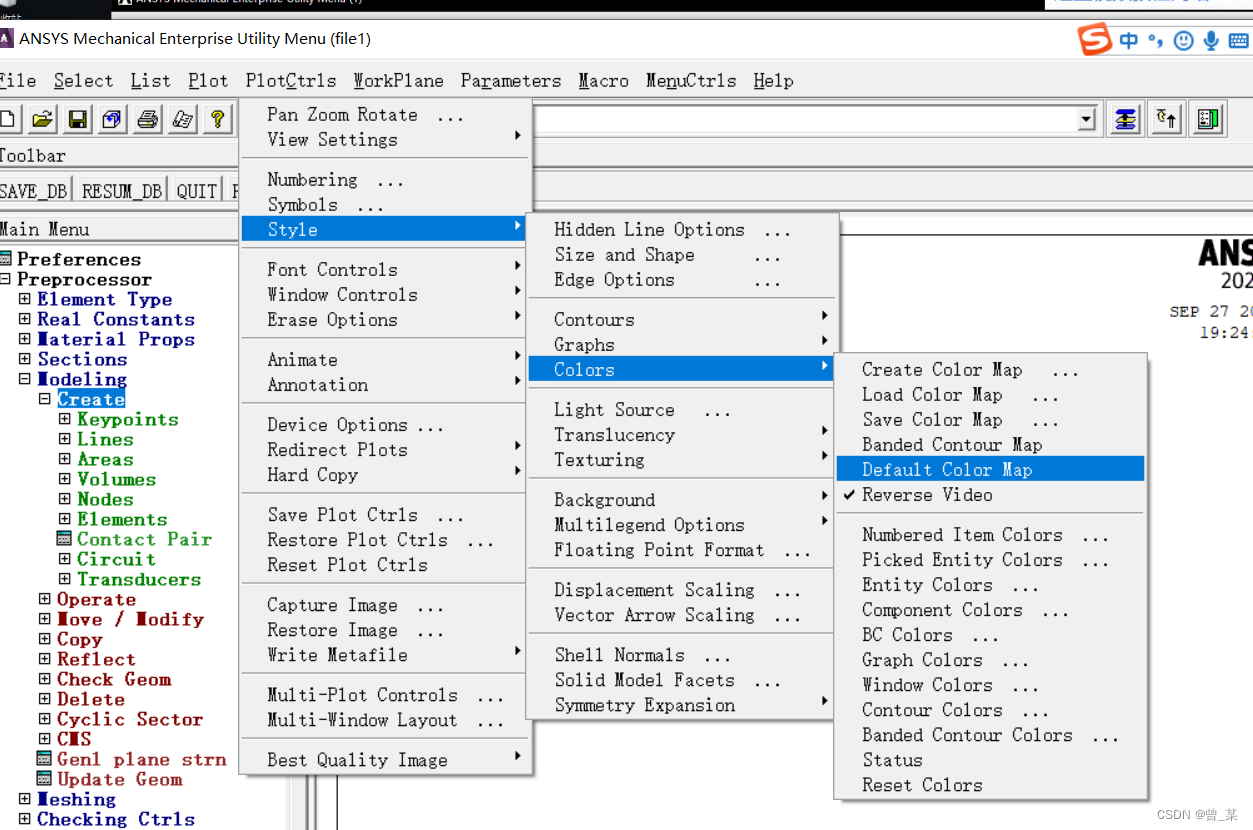

如果不喜欢黑色背景可以在《plotctrl》里面进行一个设置，下面就是白色的了。

同时《滚轮》旋转，《ctrl+左键》旋转，《ctrl+右键》平移

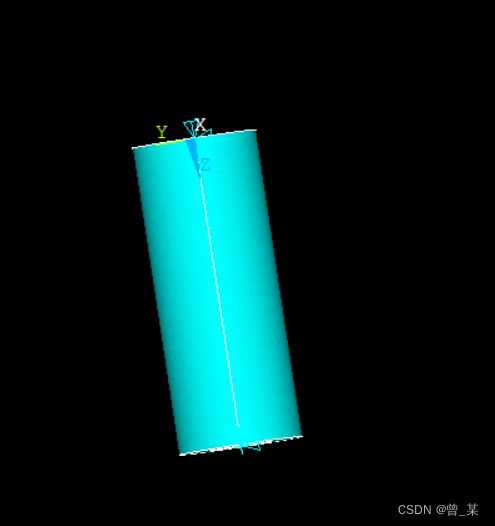

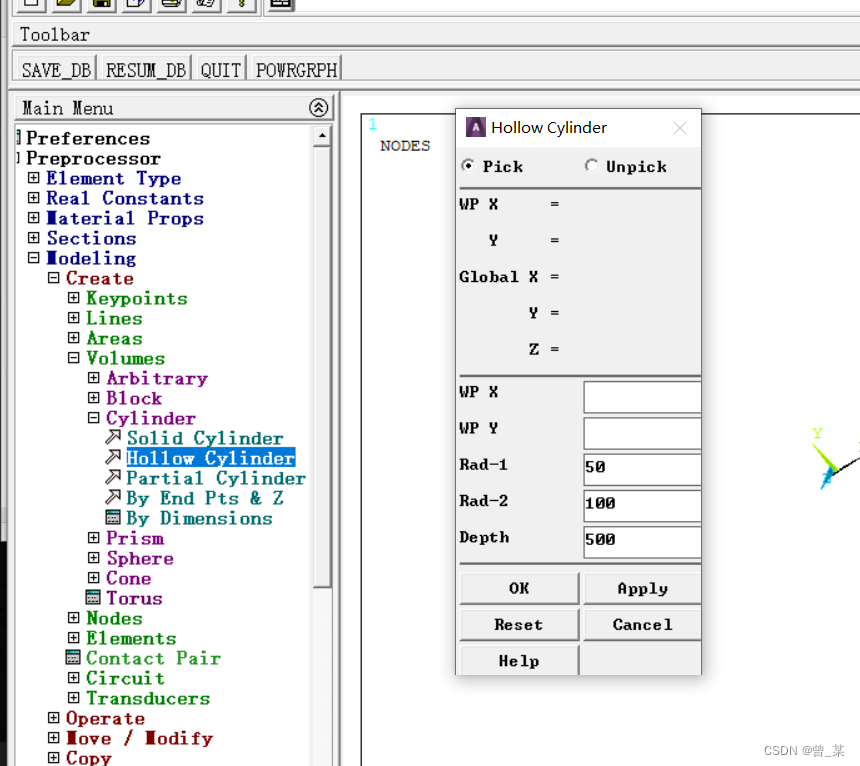

下面来进行一个简单的实体 建模 ，自上而下建模。通过选择体命令，选择圆柱体-圆环，可以看出有2个坐标系，一个是工作坐标系，一个是全局坐标系。

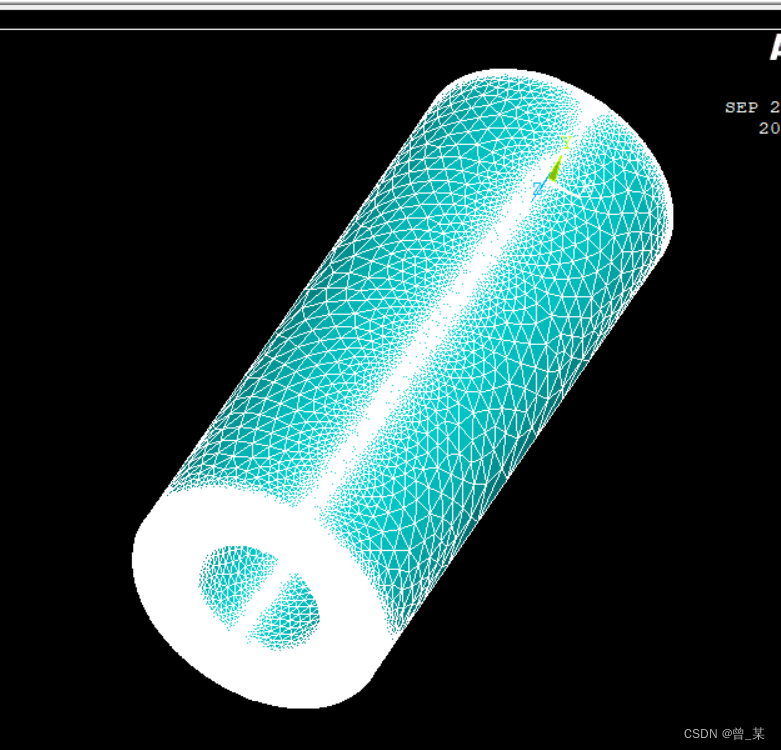

划分网格选择《meshtool》可选择《smart size 》，下面的全局、面、线、点等进行再一次的划分，下面就是把前后圆柱面进行加密划分后的图像

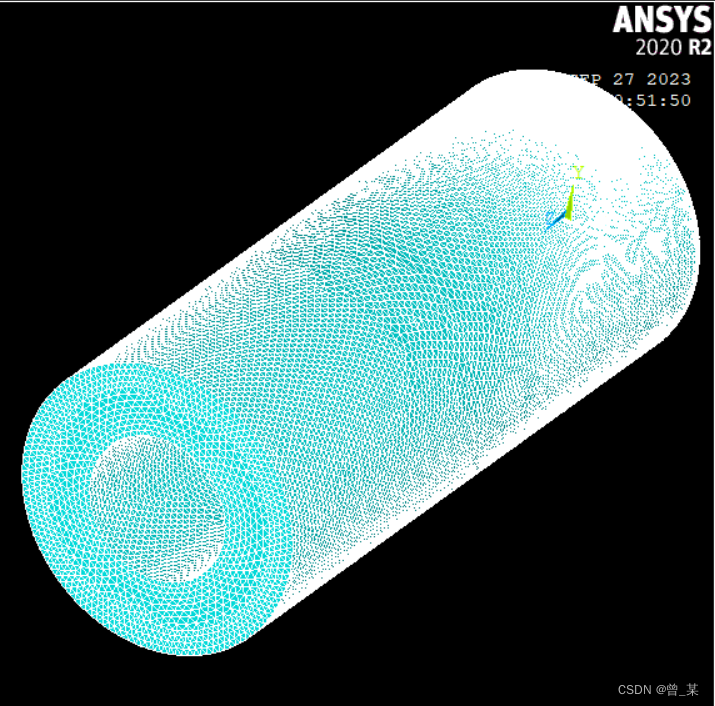

下面是同一了尺寸之后的网格划分，有些网格 命令 能用了

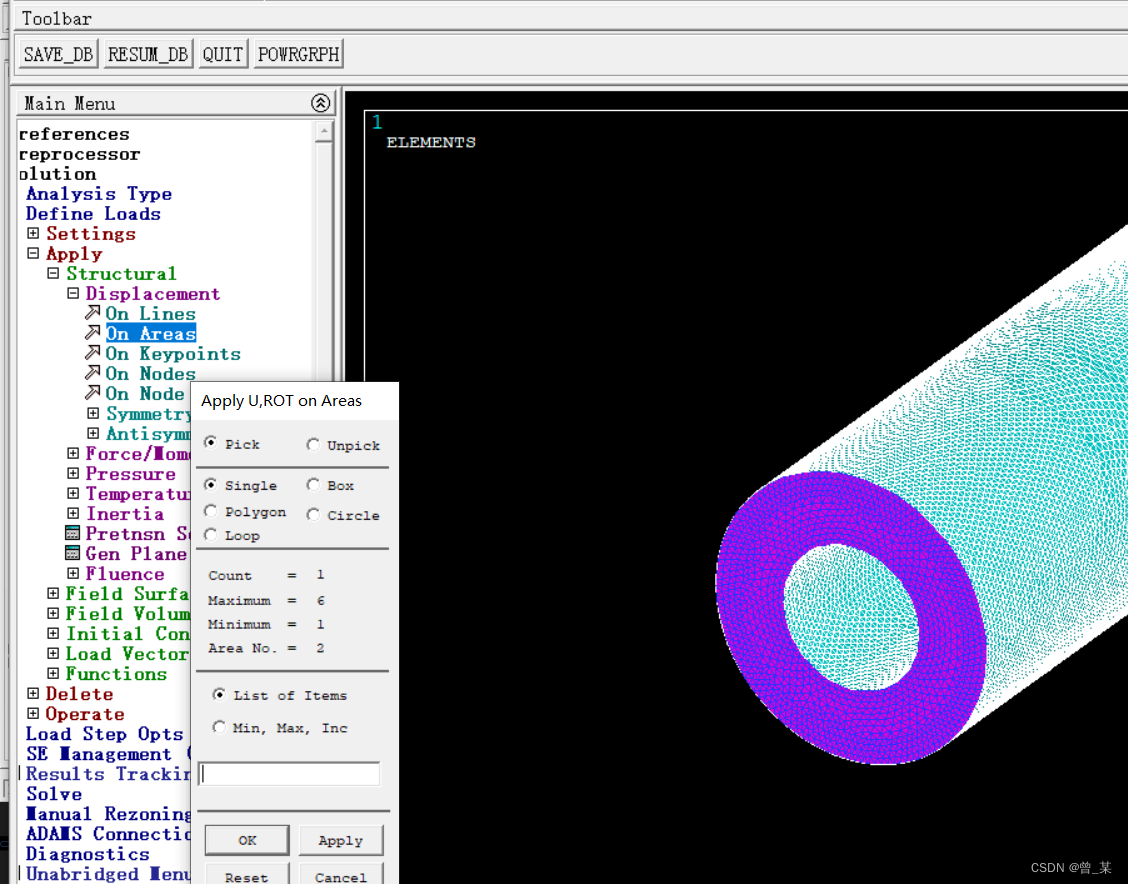

下面来施加载荷，在《solution》命令里面，有面约束，可以完全约束住。

施加载荷后有个固定的位置。

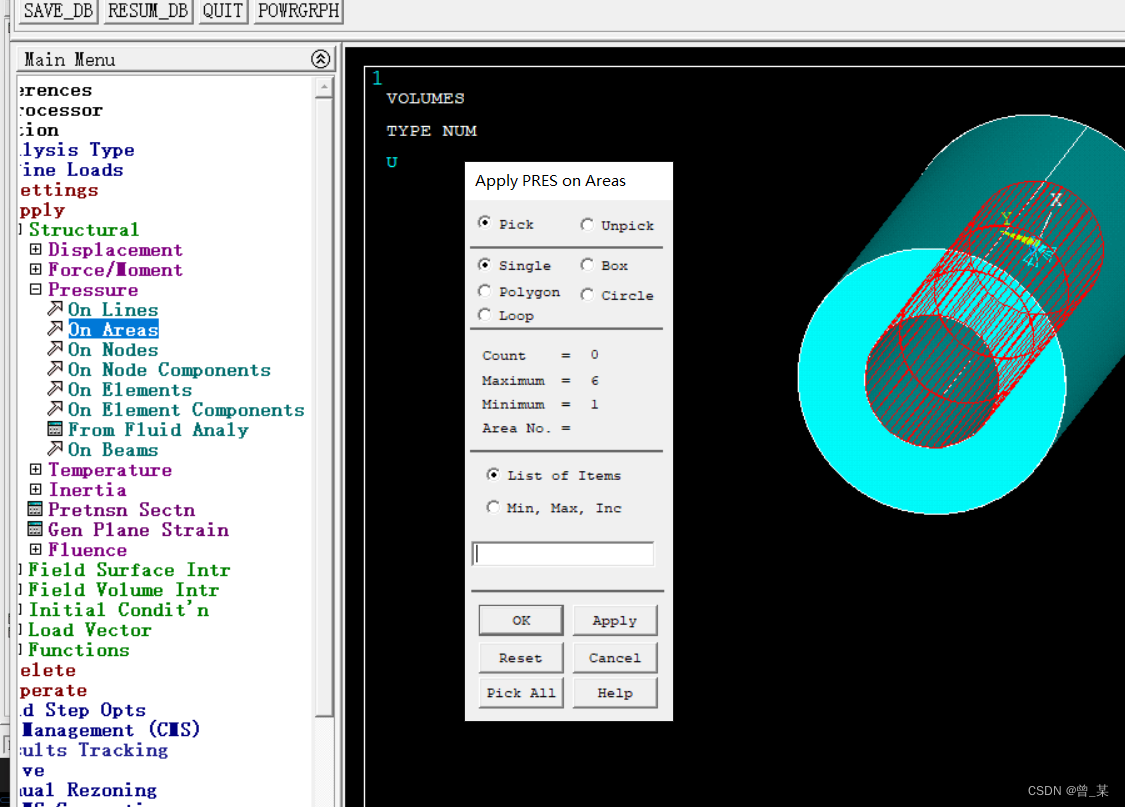

然后可以施加力载荷

下面就可以进行求解了

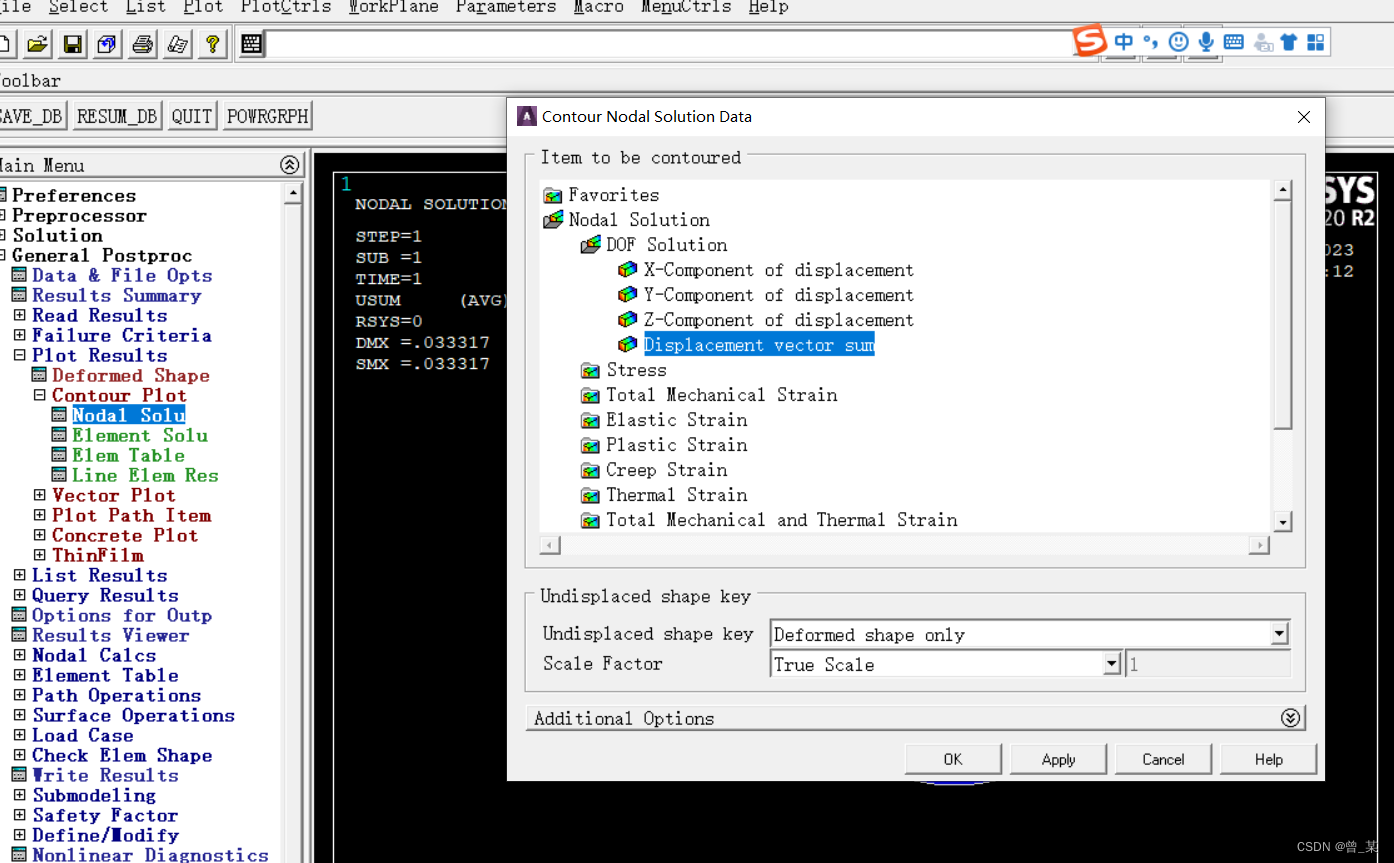

求解完后就有plot命令了，就可以查看各种结果了
