ANSYS命令流基础：点、线、面、体基本操作

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

一、点线面体

点——K；线——L；面——A；体——V

二、生成三维

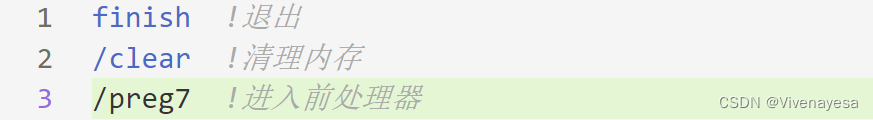

1. 命令 前的准备

代码 如下：

2.基础用法：

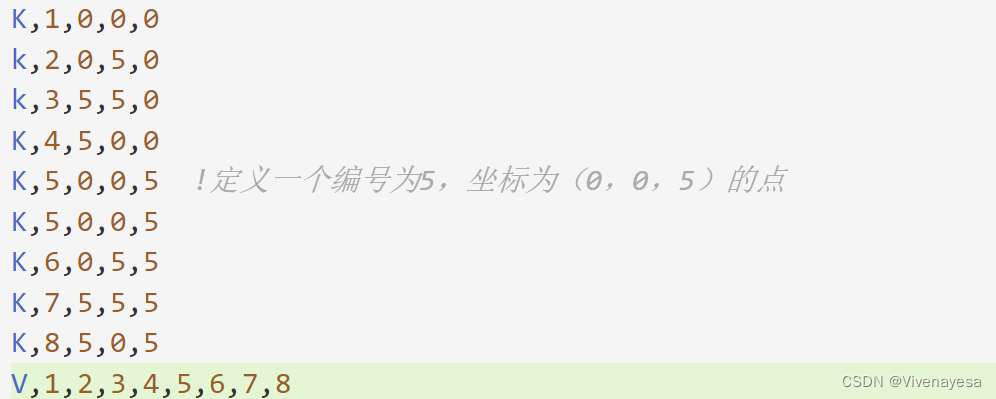

1.  K，NPT， X ，Y，Z（定义关键点）

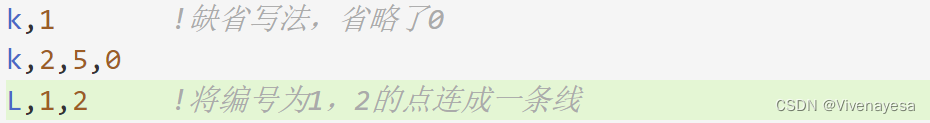

2.  L， P1 ，P2，NDIV，SPACE，XV1，YV1，ZV1，XV2，YV2，ZV2（定义线）

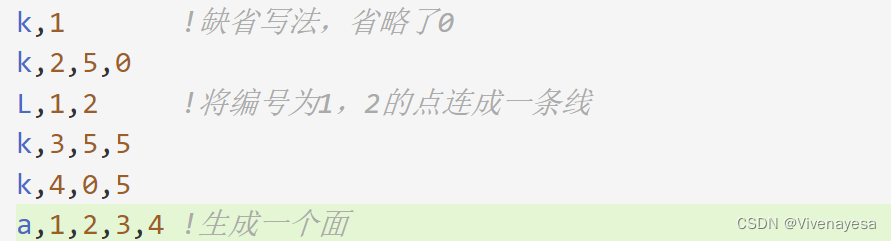

3. A，P1，P2，…，P17，P18（以点定义面）或者AL，L1，L2，…，L9，L10（以线定义面）

4.  V，P1，P2，P3，P4，P5，P6，P7，P8（由关键点生成体)

     VA， A1 ，A2，…，A9，A10（由面生成体）

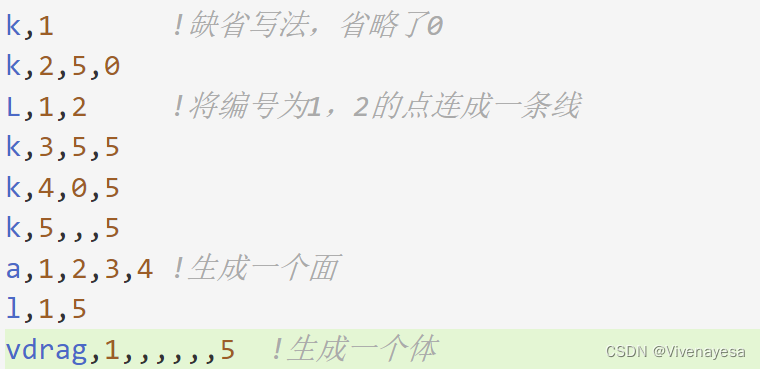

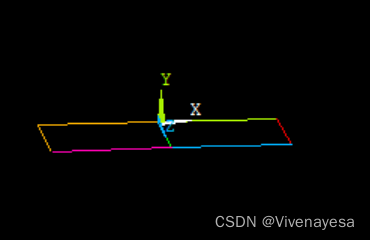

3. 拉伸：vdrag

VDRAG，NA1，NA2，…，NA6，NLP1，NLP2，…，NLP6（将既有面沿一定路径拖拉成体）

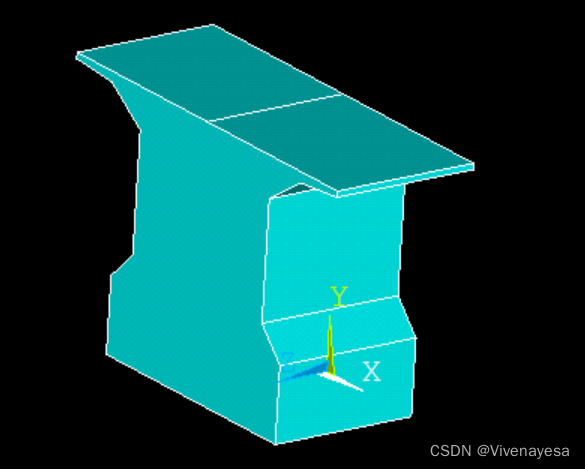

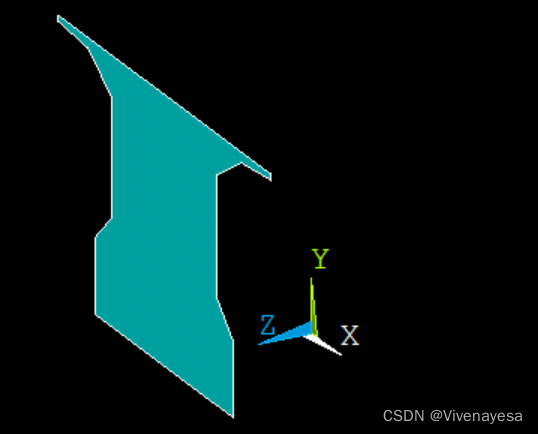

4.镜像（arsym），拉伸成体，并选取体中的面（ASEL）

ARSYM，Ncomp，NA1，NA2，NINC，KINC，NOELEM，IMOVE（面镜像）

ASEL，Type，Item，Comp，VMIN，VMAX，VINC，KSWP（选择面）

同理：KSEL,LSEL,VSEL（选择系列）

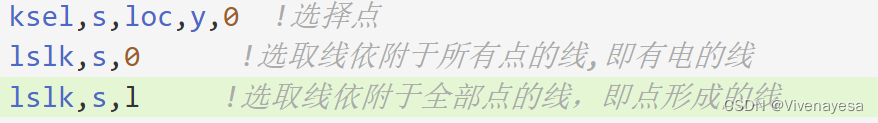

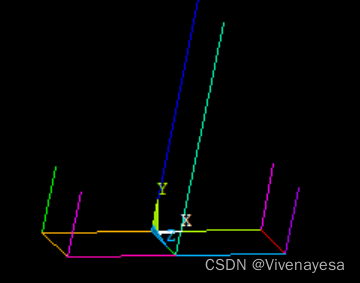

5.选择依附系列：KSLL,KSLN; 点依附于线，结点

                            LSLK,LSLA; 线依附于点，面（点低一级，0/1）

                            ASLL,ASLV;面依附于线，体（线低一级，0/1）

                           VSLA  体依附于面，（面低一级，0/1）

接上段命令，

同理：
