Solidworks转换实体命令：详细讲解与应用场景

讲解之前，我们先了解下草图实体，草图实体分为两种，一种是草图绘制，另外一种是3D草图，那么什么事草图绘制？什么事3D草图？

草图绘制：是指在基准面上绘制的图形

3D草图：不用在基准面绘制，利用三坐标绘制的3D线条

转换实体引用：将模型上的边线或者草图实体转化成为草图实体

一：第一种草图绘制的“转换实体引用”，只是在一个平面上的投影

第一步：打开solidworks软件，打开要进行转换实体命令引用的零件

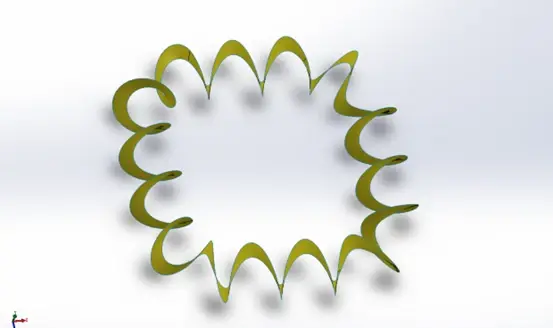

第二步：打开文件后先选择一个基准面，这就是要进行转换实体命令的平面，然后激活2D草图，如下图

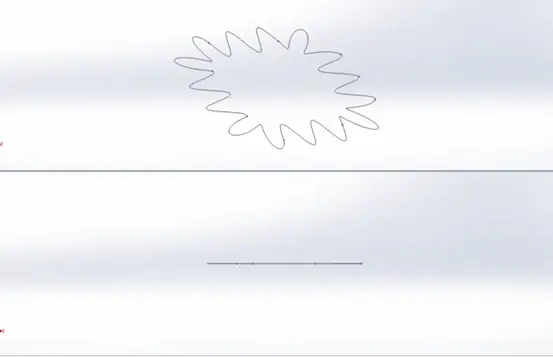

二：第二种3D草图的“转换实体引用”，在坐标上的3D曲线，如下图

第一步：打开solidworks软件，打开要进行转换实体命令引用的零件

第二步：然后激活3D草图，不用选择基准面，如下图

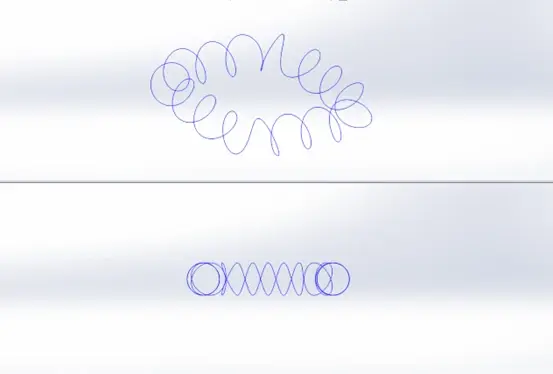

下面是利用3D草图的“转换实体引用”，做的方形弹簧，如下图

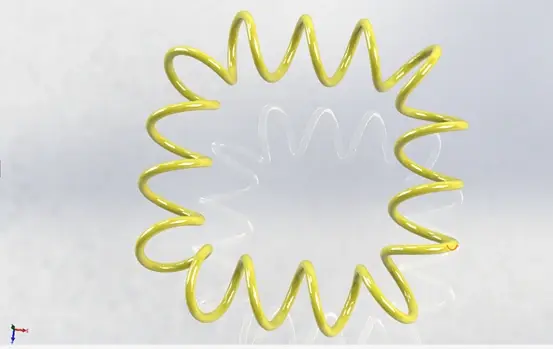

solidworks  3D转换实体命令和2D转换实体命令，本质都是抽取零部件轮廓，唯独不同的是一个是需要基准面，在平面上抽取，一个是在3D空间在抽取
