Cadence 17.2制作封装完整过程

 零件文件类型说明：


 后缀名“.pad” 的文件：焊盘文件


 后缀名".psm"的文件：零件的封装数据


 后缀名“.fsm”的文件：Flash焊盘文件，应用电路板的内层的电源和GND作为负片。


 后缀名“.dra"的文件：绘图文件，可以直接用Allegro PCB Editor打开。


后缀名“.ssm”的文件：自定义焊盘图形数据文件

本次创建的是0603封装

第一步：创建焊盘

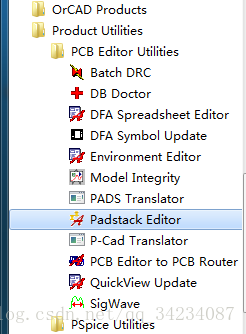

打开Padstack Editer

选择左下角的单位为MilliMeter ， 精度  为4；

Padstack Usage 选择SMD Pin   (一般用于制作贴片类元件封装)

形状选择Retangle

Drill（打孔）标签放空不选

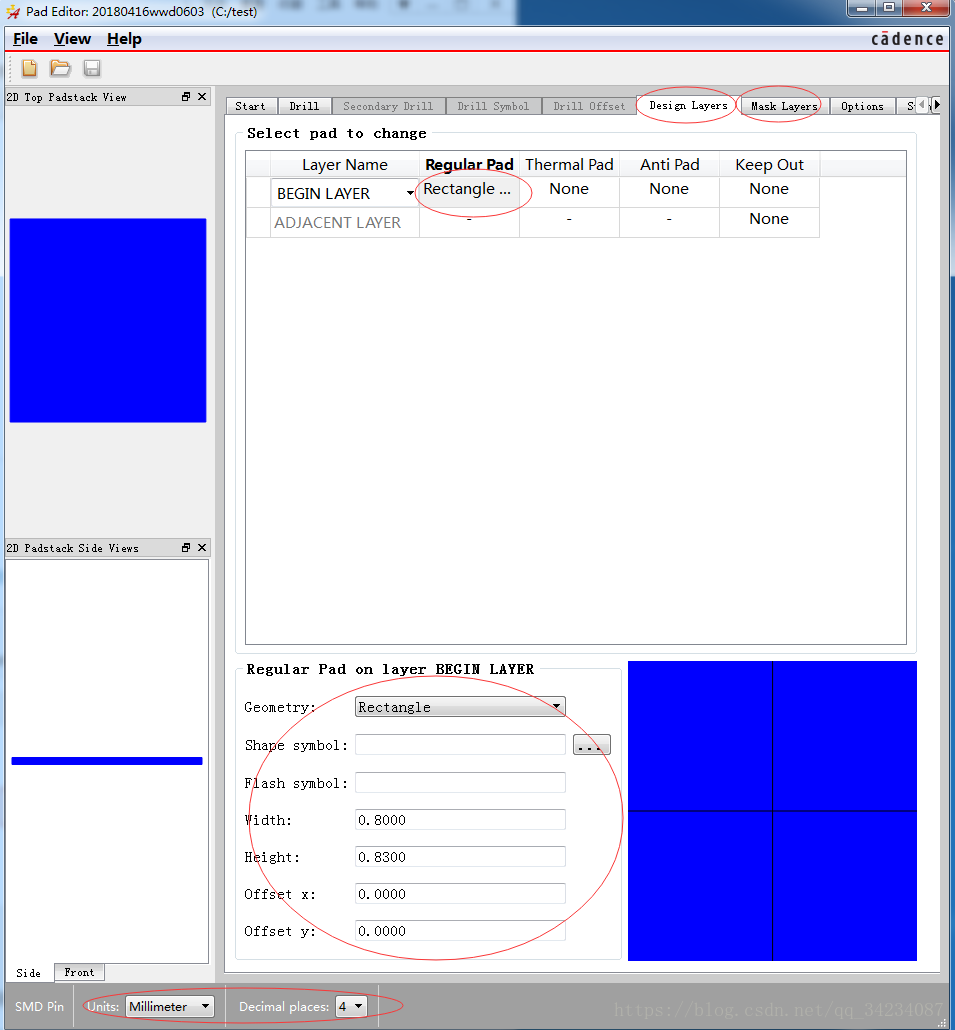

选择Design Layers标签，点击BEGIN LAYER 的Regular Pad，在下方填写长宽

切换到Mask Layers标签

选择PASTEMASK_TOP,参数和BEGIN LAYER中填写的相同

选择SOLDERMASK_TOP，注意，此时填写的长宽要比BEGIN LAYER的长宽大0.1mm

到此，焊盘基本制作完成，选择左上角File-Save As，命名后保存即可

注意：最好进入一下保存文件的路径确认文件确实已经保存

第二步 创建元件封装

打开PCB Editer

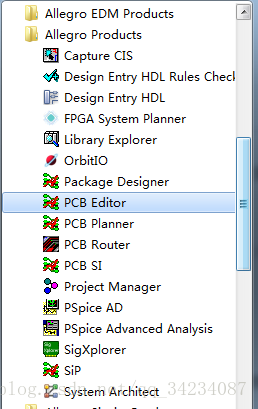

打开软件之后会出现一个界面让我们选择需要打开的软件，我一般选择orcad PCB Designer Standard

左上角File -new ， Drawing Type选择Package symbol，Drawing Name我填写的是res0603，代表这是一个0603封装的电阻

进入主界面后我们先选择Setup - Design Parameter,选择Design标签 单位选择毫米，精度4，并确认下面的Drawing Type 选择的是Package Symbol

LeftX填-3， LowerY填-3

Width填9，Height填6，点击确定。

选择Setup - Grids 将所有Spacing x,Spacing y都设置为0.0254，将弹窗的左上角Grids on勾选上。，点击ok。

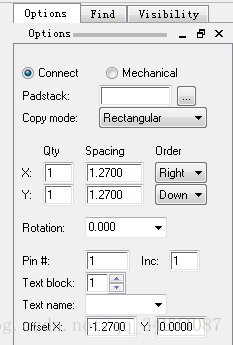

选择Layout -Pins,注意此时邮编的 控制 面板将变为Pins的控制面板

Connect代表具有控制连接的，Mechanical则是没有电气连接的

点击Padstack有右边...的小方框，找到我们刚刚制作的焊盘，如果此处没有找到，请看这篇博客cadence 17.2使用padstack editer制作完焊盘后在pcb editer中找不到焊盘

x方向上我有两个焊盘，因此填2，Spacing是两个焊盘中心之间的距离，我这里是1.3mm

我们在底下的命令行输入: x 0 0

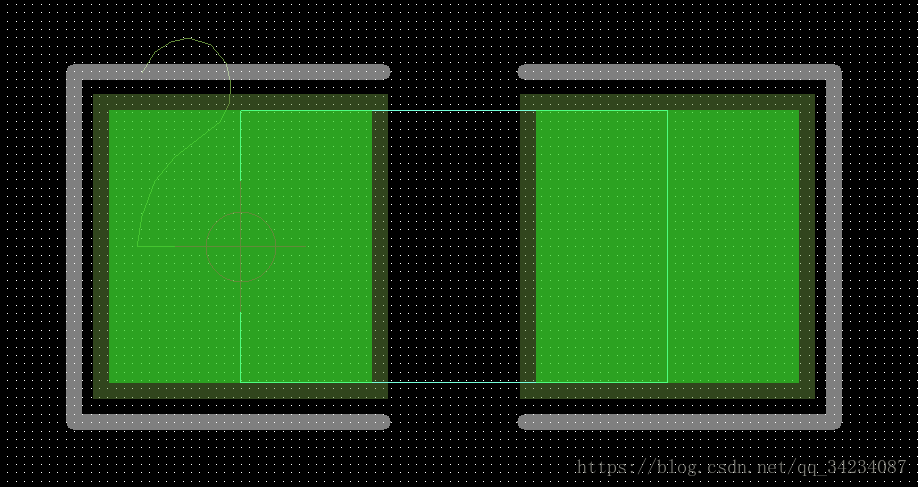

然后回车，两个焊盘就在图上建立好了，当然也可以用鼠标来定位，但是用命令的方式会比较精确

除此之外还需要设置图形边框（零件外形）、参考编号、Place_Bound

菜单选择add - line 右边控制面板选择第一行选择 Package Geometry ，第二行选择Assembly_Top（顶层安装标记）

在下方命令行输入

x 0 0.415  (回车)

ix 1.3   (回车)

iy -0.83   (回车)

ix -1.3   (回车)

iy 0.83   (回车)

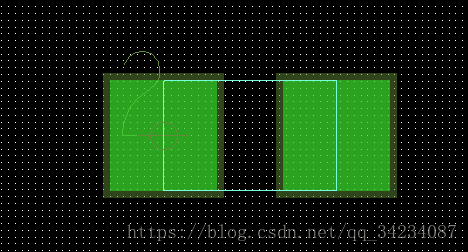

鼠标右键选择done ，完成绘制（中间亮蓝色边框）

添加丝印层

菜单选择add - line 右边控制面板选择第一行选择 Package Geometry ，第二行选择Silkscreen_Top

line width填写0.05

在原件稍大的地方划一圈丝印出来

不想去计算，就直接用鼠标画出来了

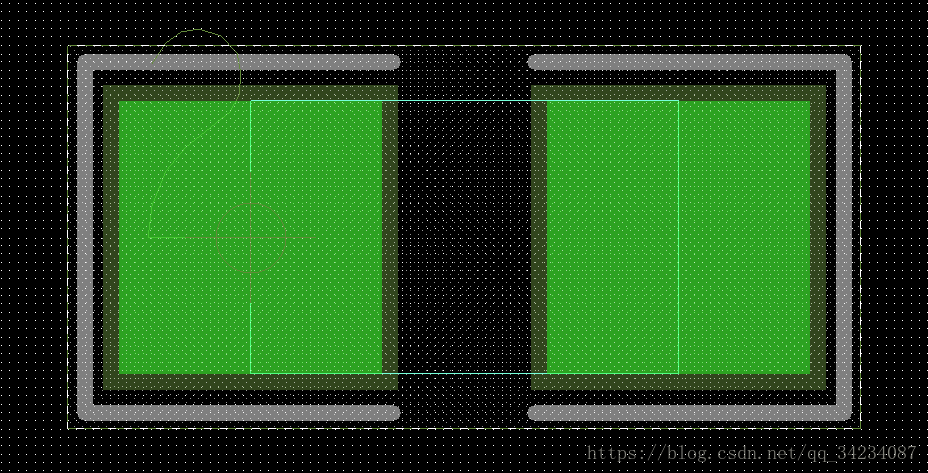

接下来添加Place_Bound_Top

菜单选择add - retangle右边控制面板选择第一行选择 Package Geometry ，第二行选择Place_Bound_Top

画出一个比丝印层稍微大一点点的长方形

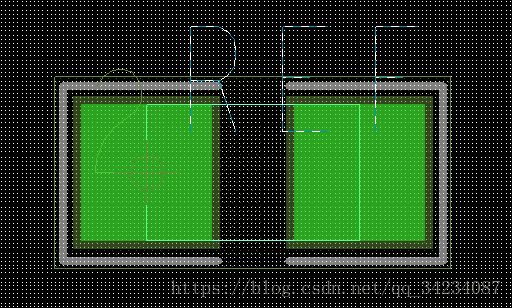

接下来添加REF编号

菜单选择Layout - Lables - RefDes

在Assembly_Top层添加，输入ref鼠标右键Done完成

同样在Silkscreen_Top添加REF。

保存文件，封装绘制完成。
