Cadence原理图DRC检查详细介绍

Cadence原理图DRC检查介绍

• Cadence Allegro PCB 17.4 DRC 错误检查

原文链接：https://wangquantao.blog.csdn.net/article/details/121133011?spm=1001.2101.3001.6650.16&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7ERate-16.topblog&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7ERate-16.topblog&utm_relevant_index=19

一、进入原理图工程


   在原理图工程XXX.dsn上，才可以进行DRC操作。否则DRC功能是暗的

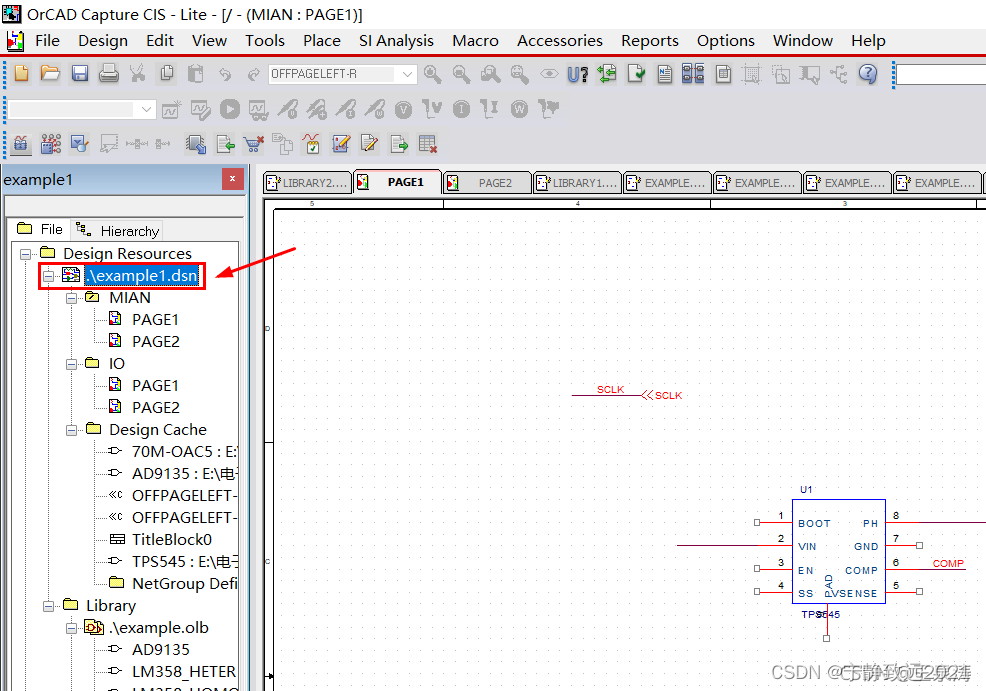

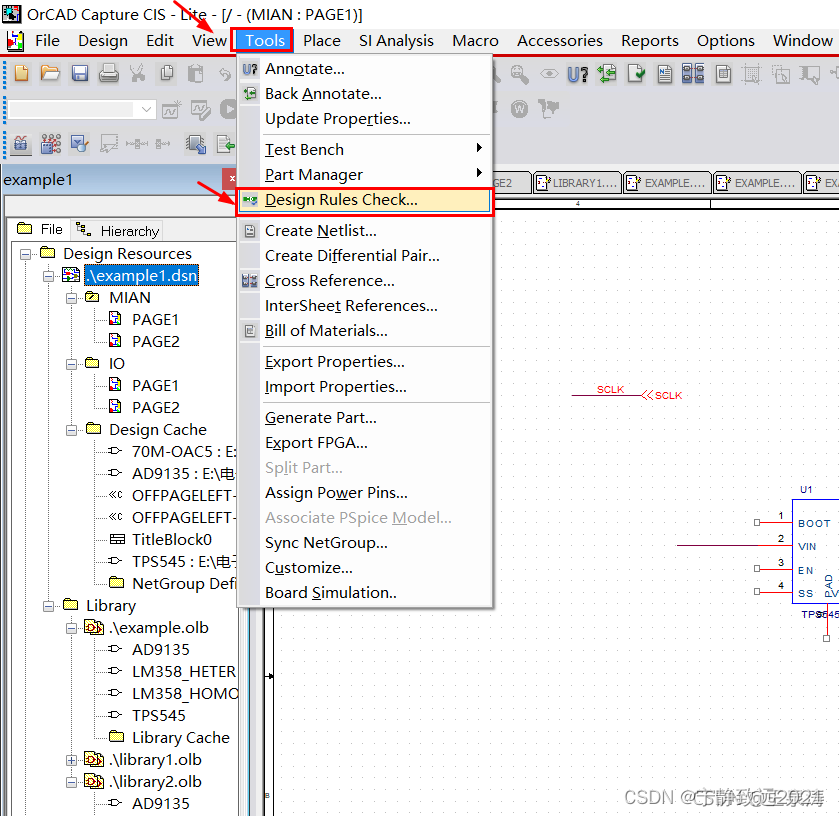

   鼠标点击XXX.dsn，然后点击【Tool】–>【Design Rules Check  】


   二、进入DRC设置界面

   会弹出警告提醒，选择【Yes】即可


   大概意思"此操作会影响整个设计，因此会清除 撤销/恢复 信息 列表。你将不可能 撤销/恢复之前所有的操作。你想继续吗？"

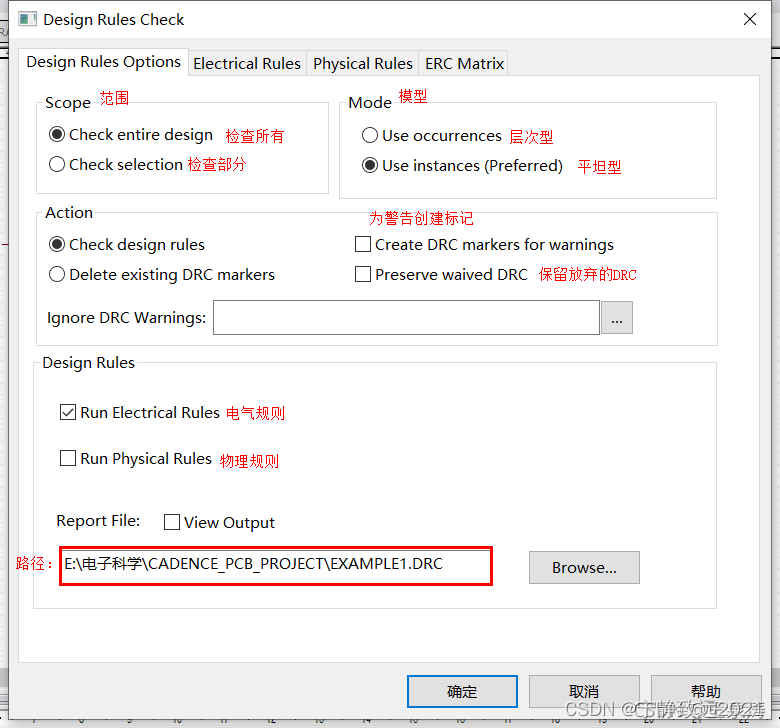

进入设计规则窗口

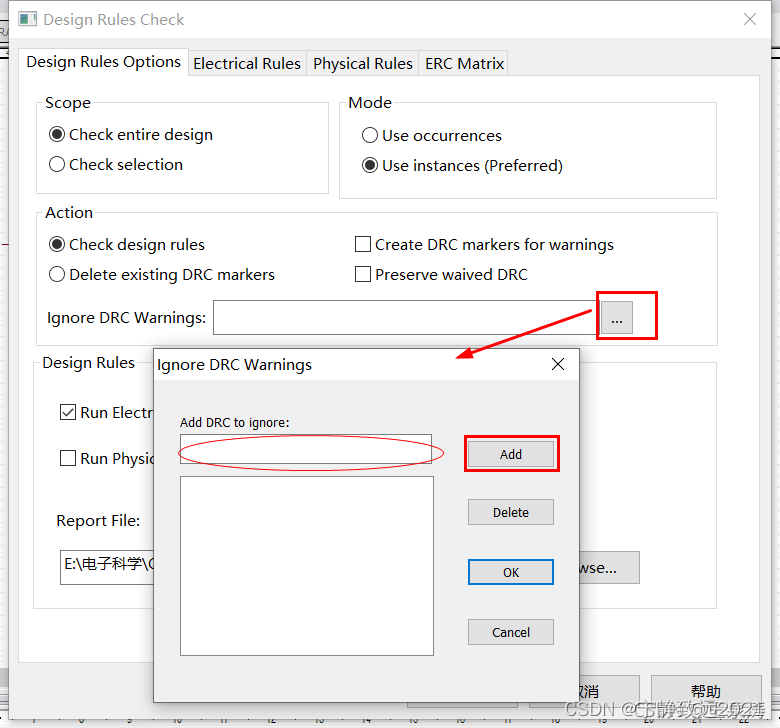

   如果想忽略DRC警告，则需要选择列上自己想要忽略的哪些规则。


   【Design Rules】一般勾选上电气规则+物理规则

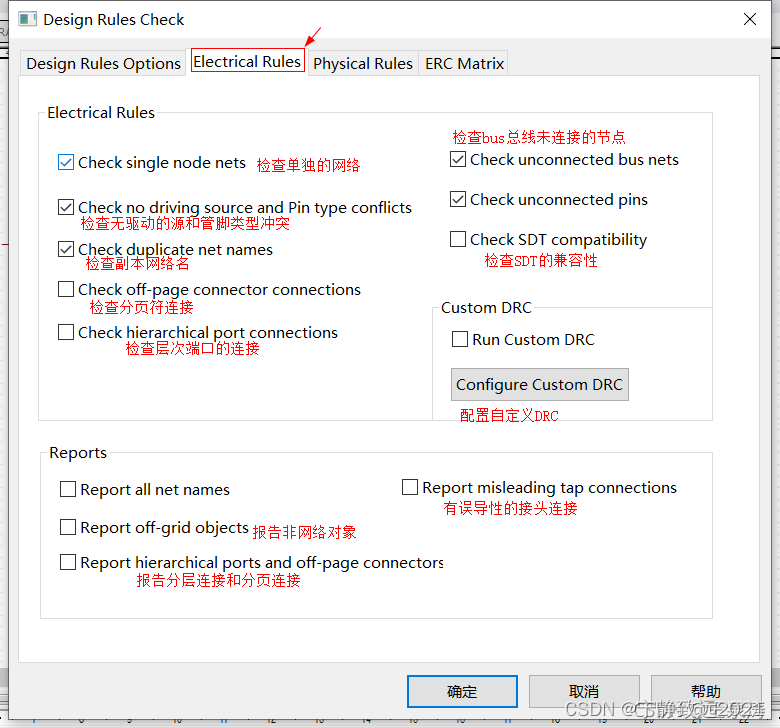

三、设置电气规则

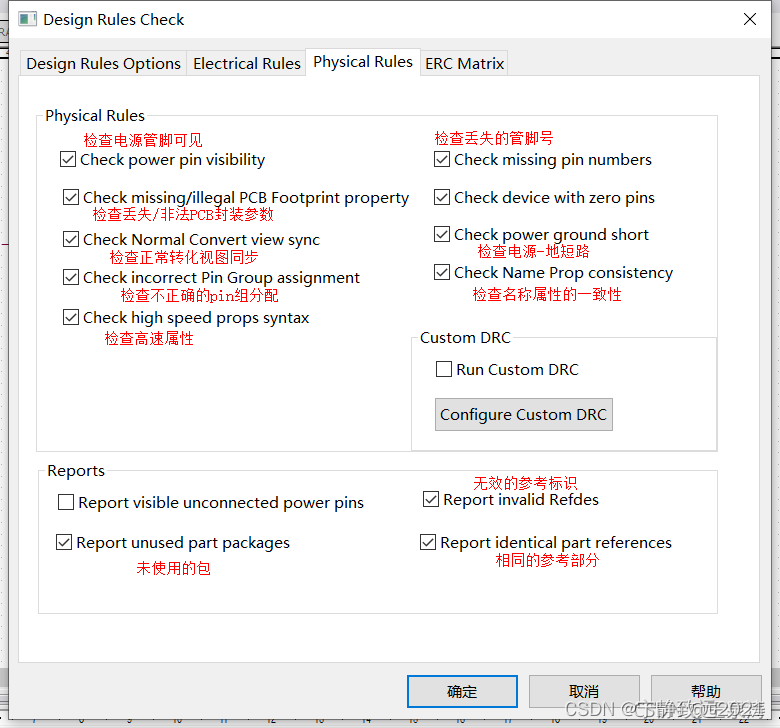

   四、设置物理规则


   物理规则主要是检查封装的问题

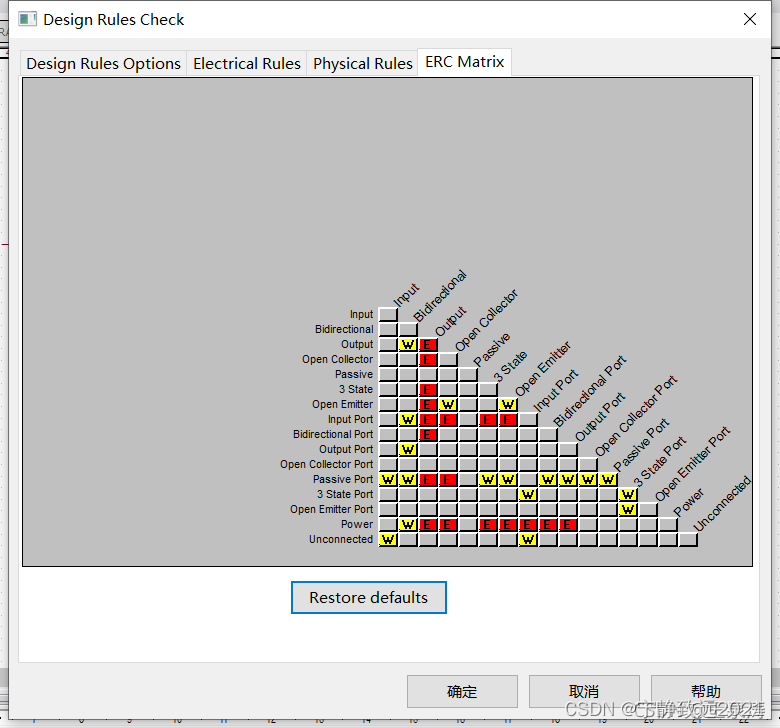

五、ERC 矩阵


   检查连接错误

   比如：第3行第3列的红色块E，

   表示output不能与output相连接

此界面暂按默认的，就行了。

Cadence   Allegro PCB 17.4 DRC 错误检查

原文链接：https://blog.csdn.net/wang_ze_ping/article/details/113566718?spm=1001.2101.3001.6650.8&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7ERate-8.pc_relevant_default&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7ERate-8.pc_relevant_default&utm_relevant_index=15

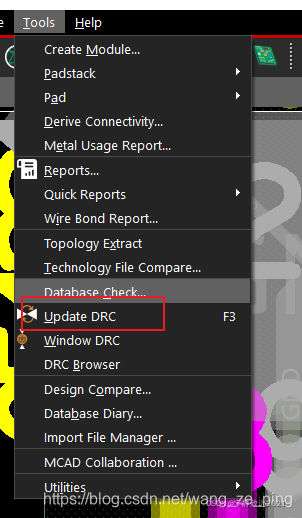

DRC错误检查多少个错误：点击Tools中的Update DRC，如下图所示:

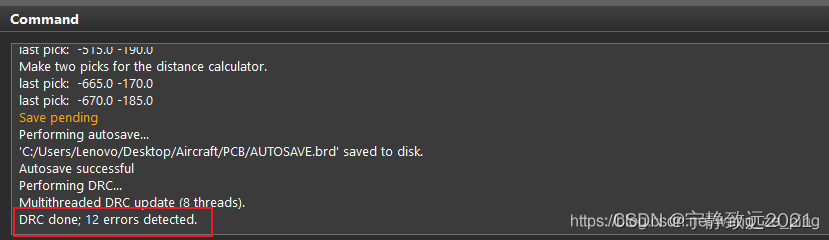

   可以在command命令栏了解错误个数，如下图所示有12个错误：

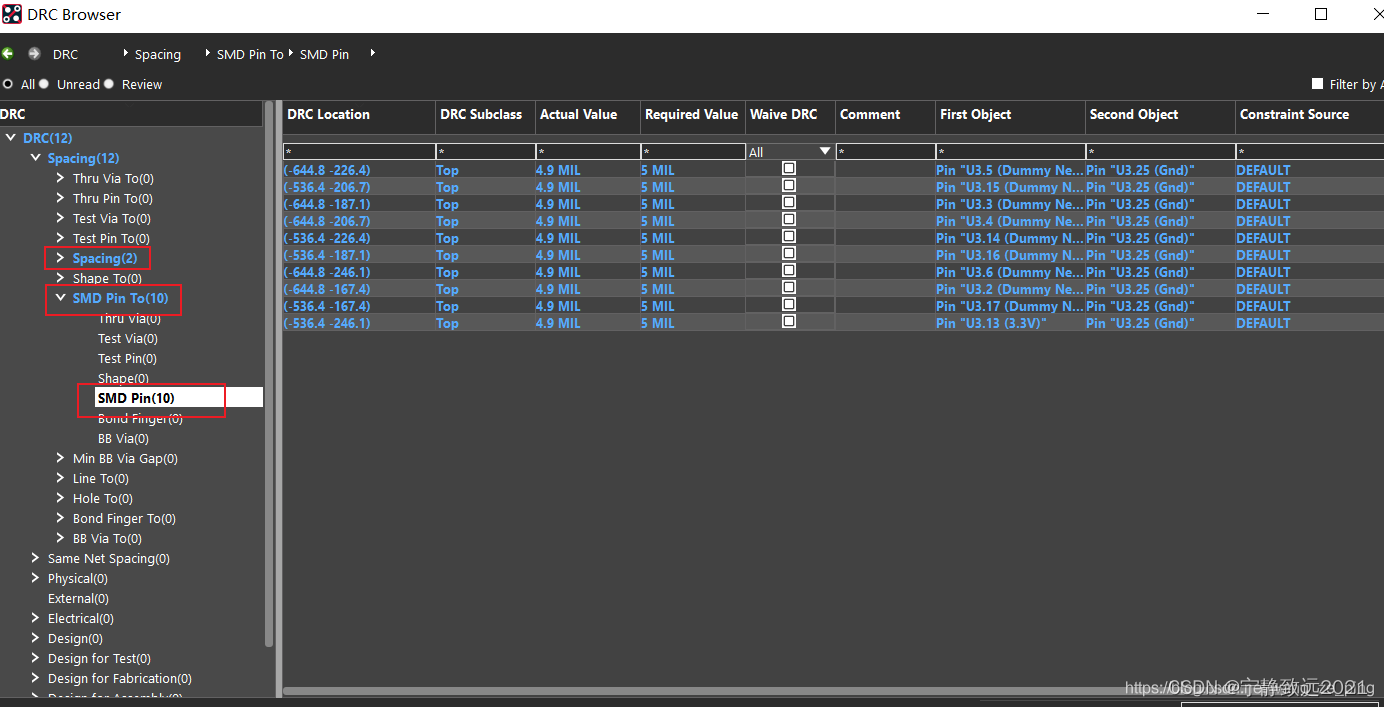

   对错误的定位：点击Tools中的DRC browser，进去后页面如下图所示：


   可以看到具体的错误信息，点击右边错误栏，可以回到PCB页面查看出错的具体位置。
