Cadence每日一学_05：在OrCAD中借助Excel创建复杂元器件（原理图）库

0.写在前面

在设计PCB的时候经常会遇到关于 嵌入式系统  的设计，其中包含单片机，处理器，FPGA芯片，这些芯片往往引脚都是非常多的，而且引脚名称也没有规律，这个时候可以借助Excel帮助我们创建这些复杂元器件的原理图库。

这里我以STM32F103C8T6（LQFP48）为例，演示如何借助Excel创建：

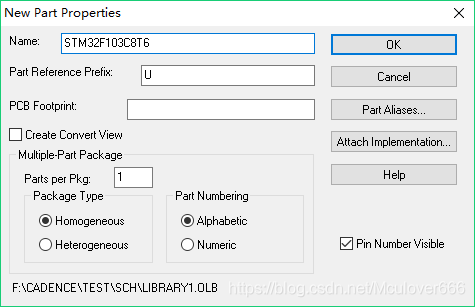

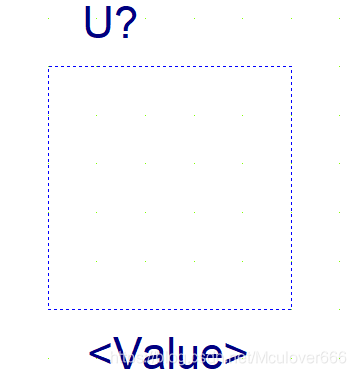

1.创建元器件

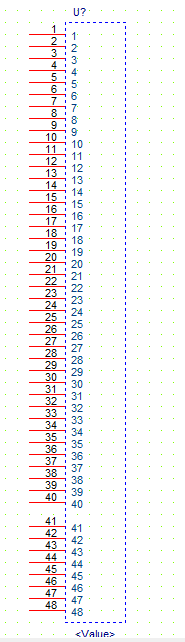

2.放置引脚

在放置引脚的时候注意，尽量放在一起（一排），便于拖选全部引脚，暂时先不要布局：

3.选中全部引脚设置属性

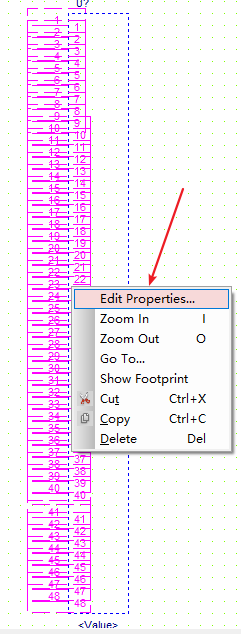

拖选中全部引脚，然后点击右键，设置全部引脚属性：

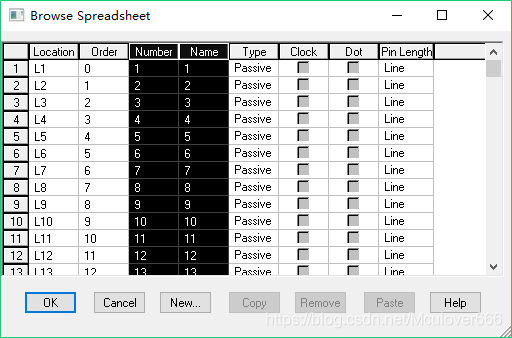

   选中Number和Name这两列，按Ctrl+INSERT复制：

4.在Excel中修改引脚名称

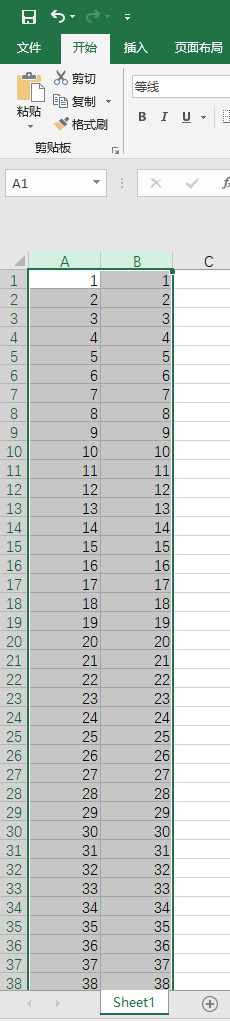

创建新的Excel表格，将之前 复制的  属性粘贴进Excel表：

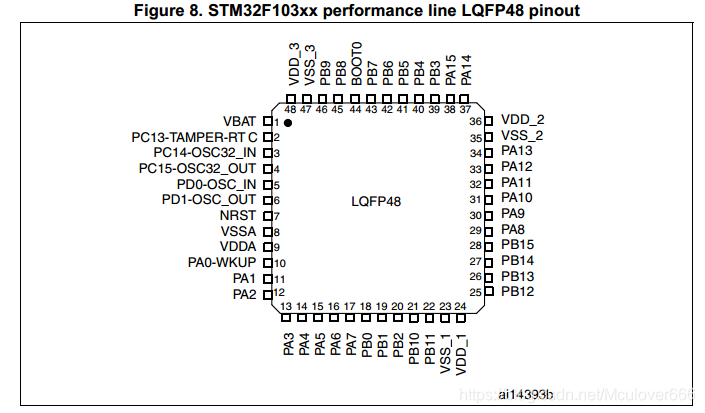

   当然，可以在Excel中一个一个修改名称，但这样就失去了走捷径的意义，所以，接下来我们将数据手册 转换 为word文件（方便复制），推荐一个转换的网站：

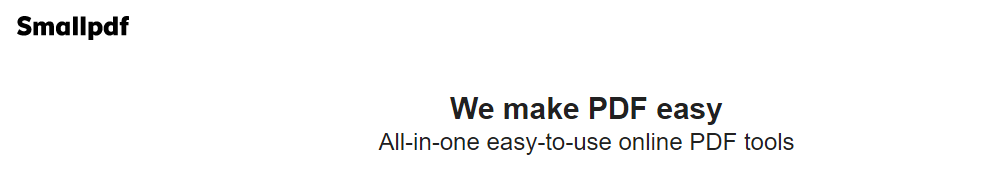

smallpdf

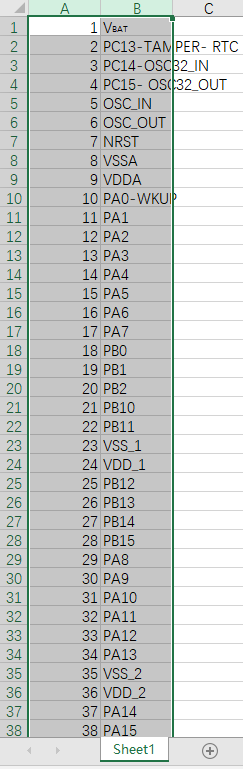

   具体转换方法自行解决，在此不过多赘述，转换完成后，将其中的引脚名称那一栏全部复制到Excel中,注意格式必须要和之前从OrCAD中复制过来的一样：

5.将Excel中修改好的引脚名称复制回OrCAD

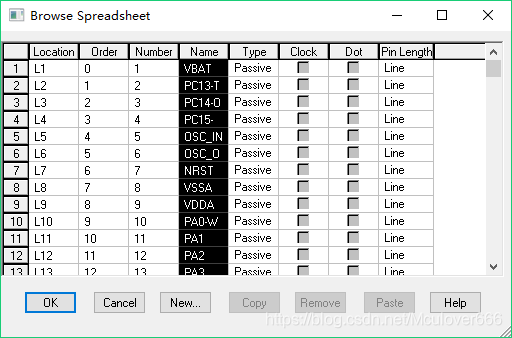

在Excel中将名称这一列复制，按SHIFT+INSERT键粘贴到OrCAD中：

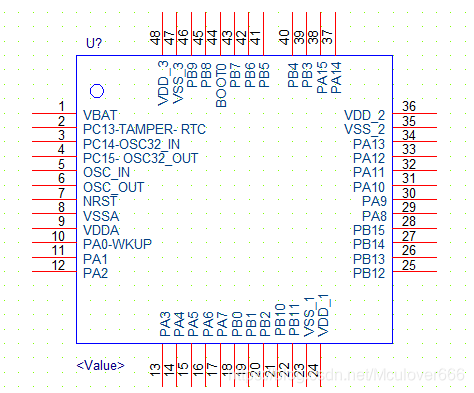

   点击OK，大功告成，是不是很完美，然后将引脚布局，绘制边框，原理图库就绘制完成啦~
