Cadence Virtuoso电路仿真小技巧分享

cadence virtuoso 电路ADE 仿真小技巧

1、查看仿真信号的功率

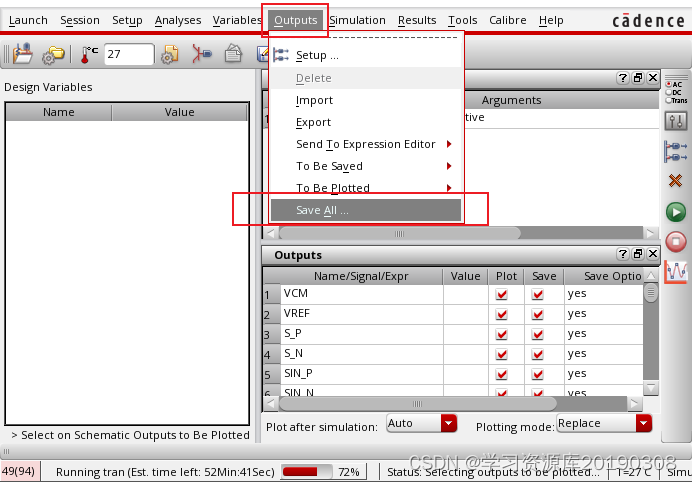

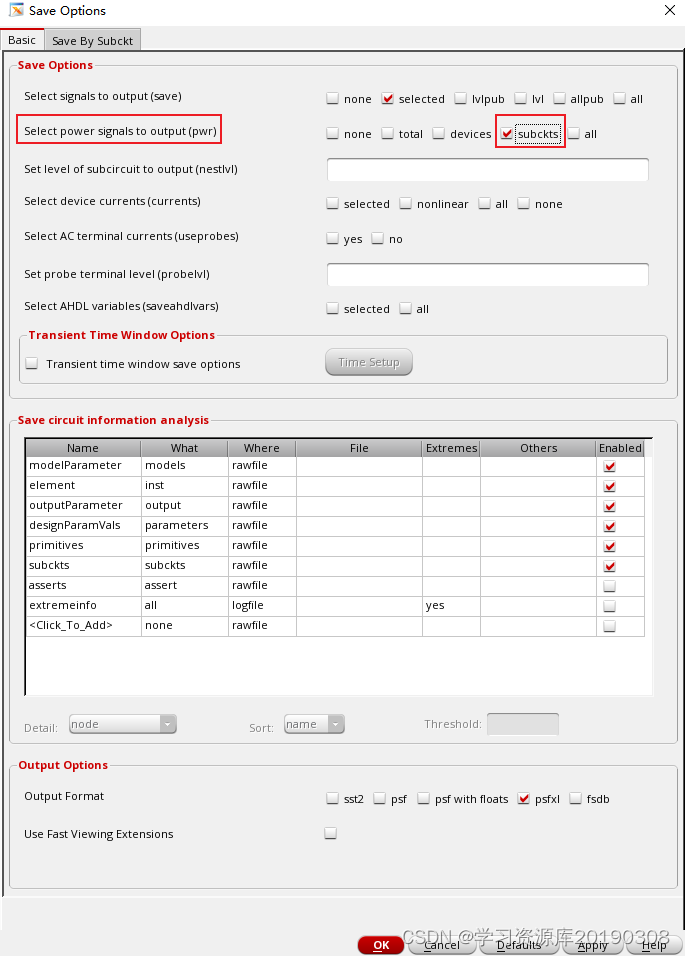

仿真前记得先设置功率信号输出



   仿真结束后再如下操作

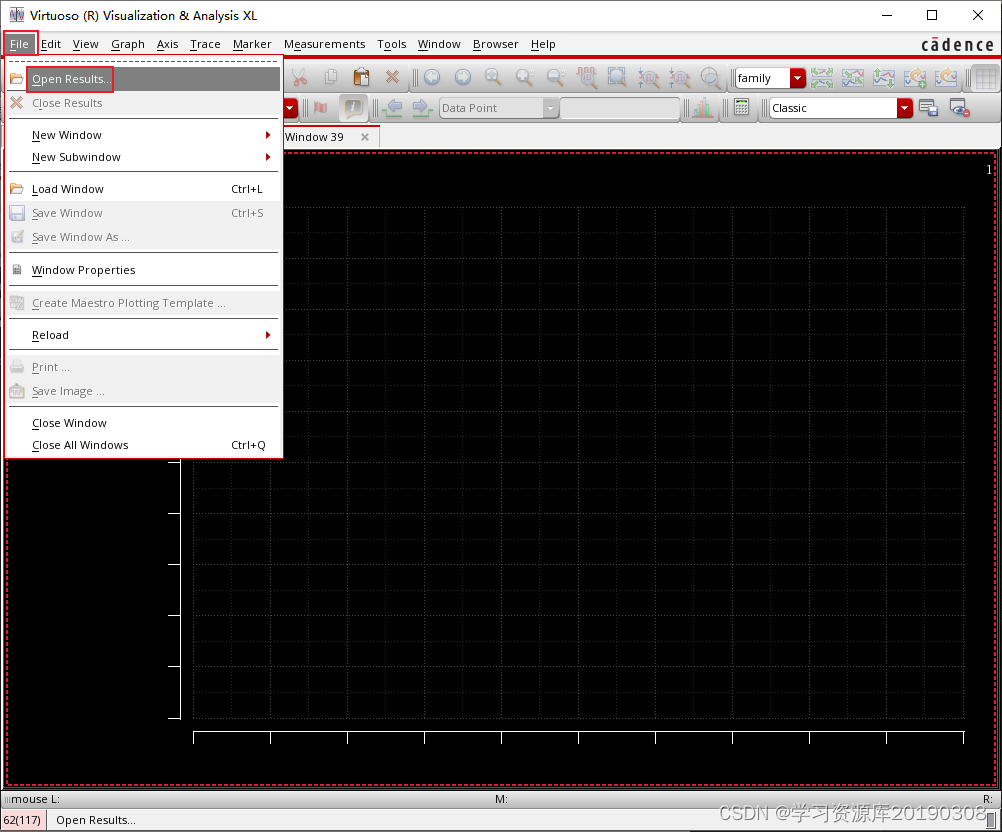

或者在新的窗口中打开仿真结果中的 simulation-spectre-schematic-PSF文件

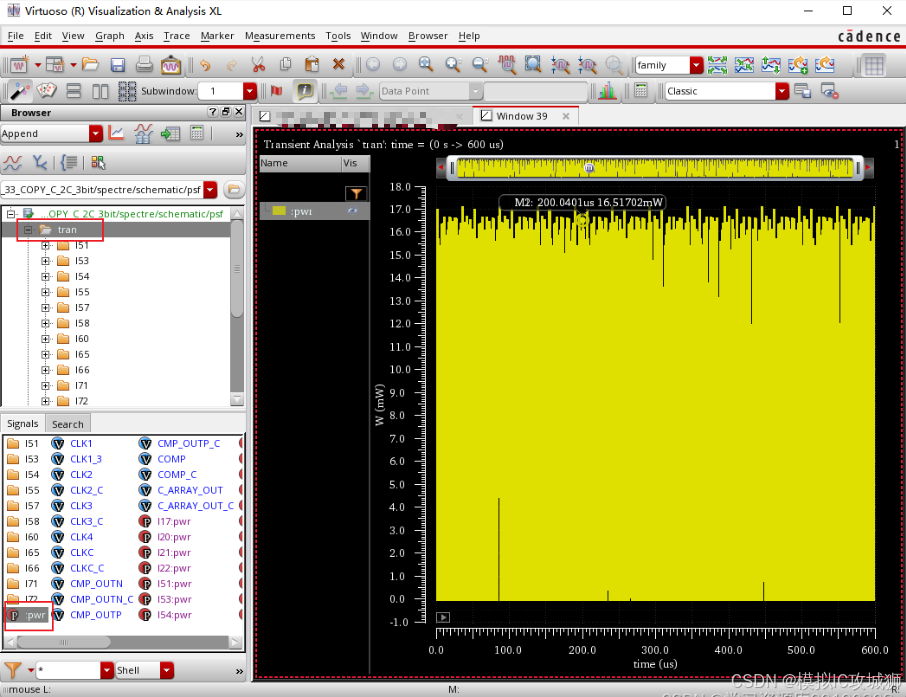

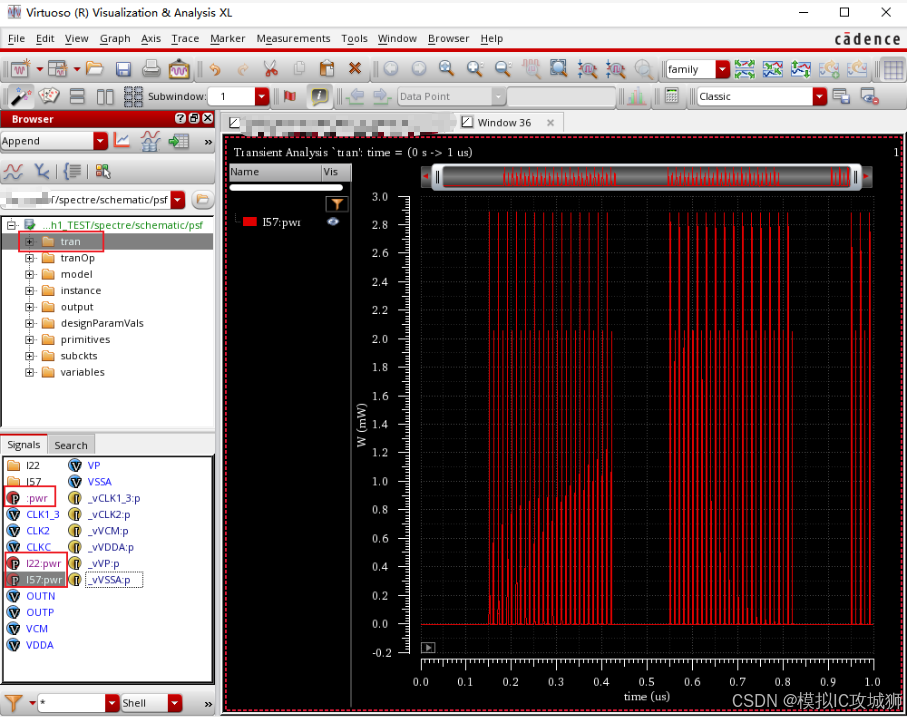

   找到TRAN

下面是计算电路的平均功耗

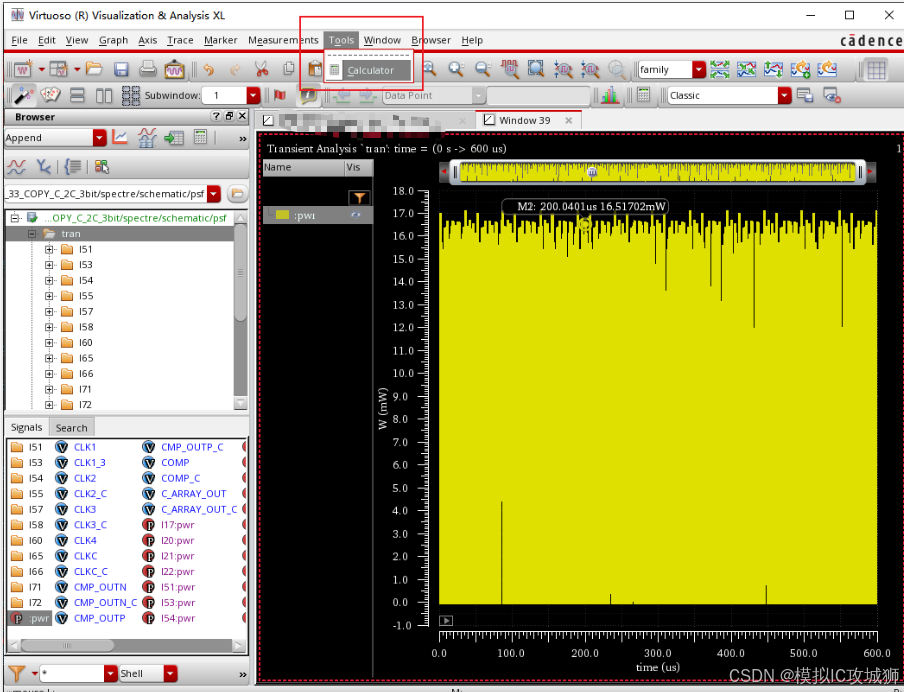

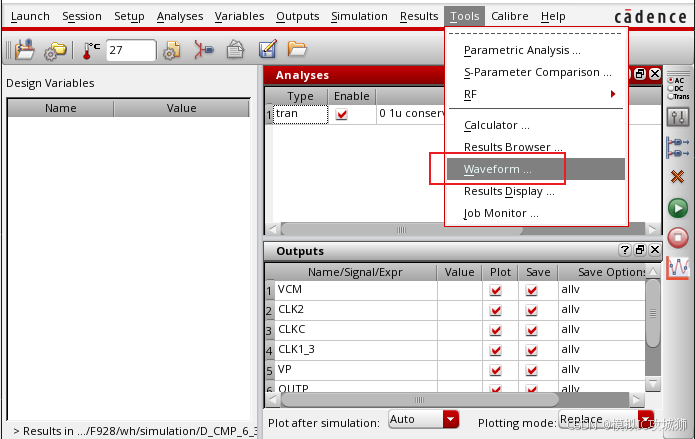

   点击tool—calculator

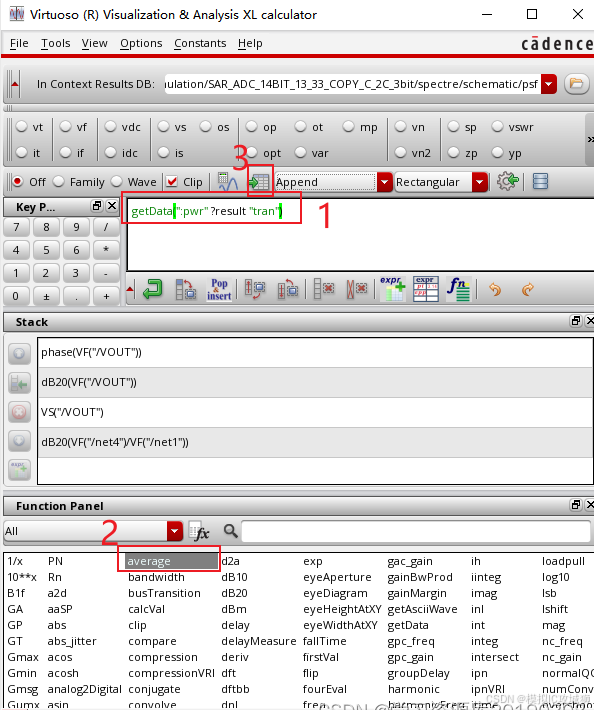

1处即为提取的功率信号，点击2计算平均值

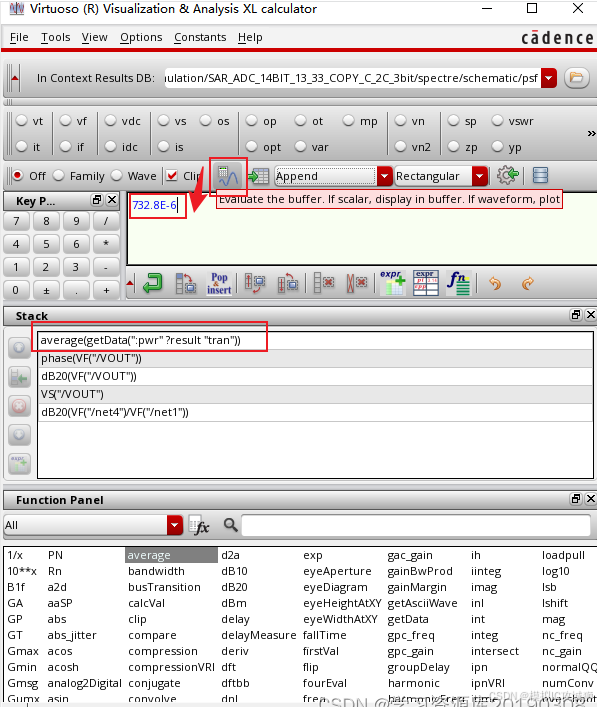

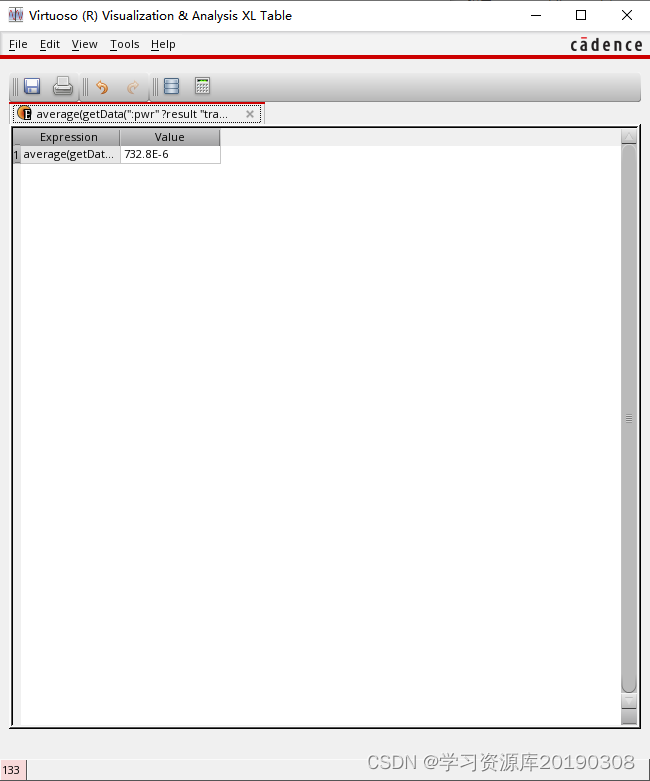

点击3出现数值


   或者点击下面，在框内出现数值

2、查看仿真信号某一点的数值

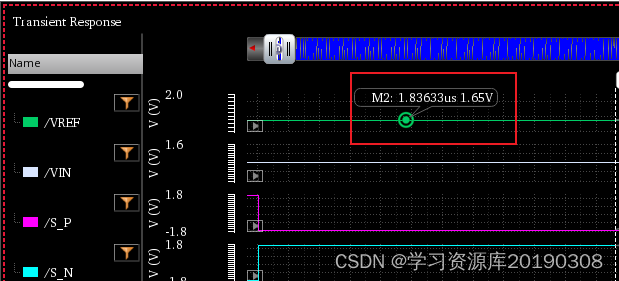

快捷键： M

3、cadence Virtuoso中加速仿真——使用服务器多核仿真

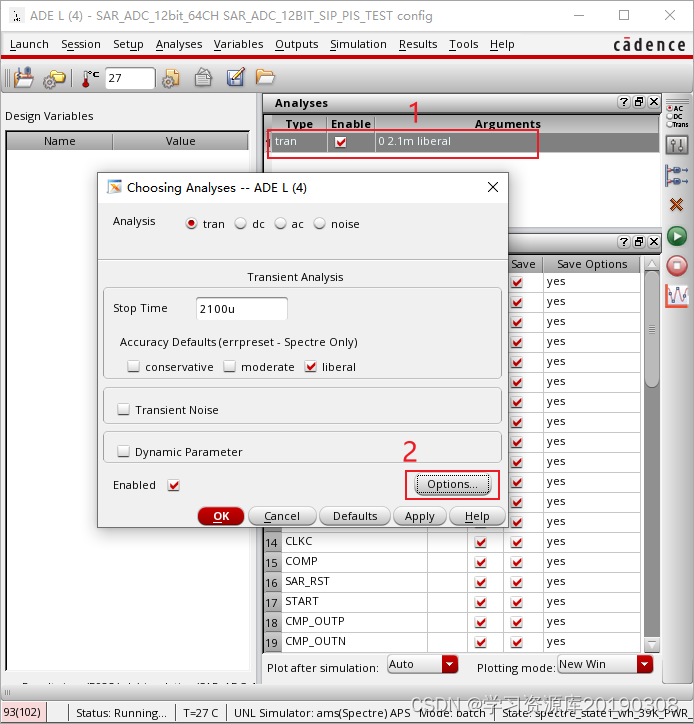

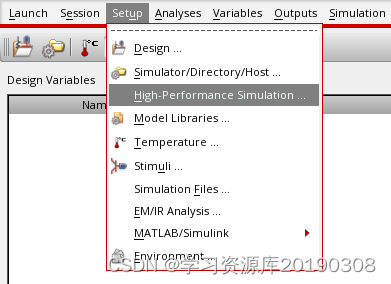

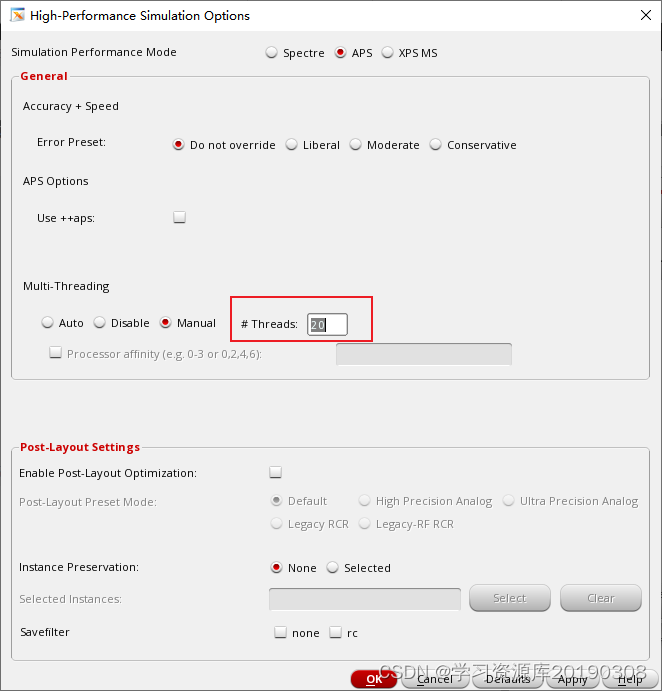

   设置Threads为少于自己服务器核的数量

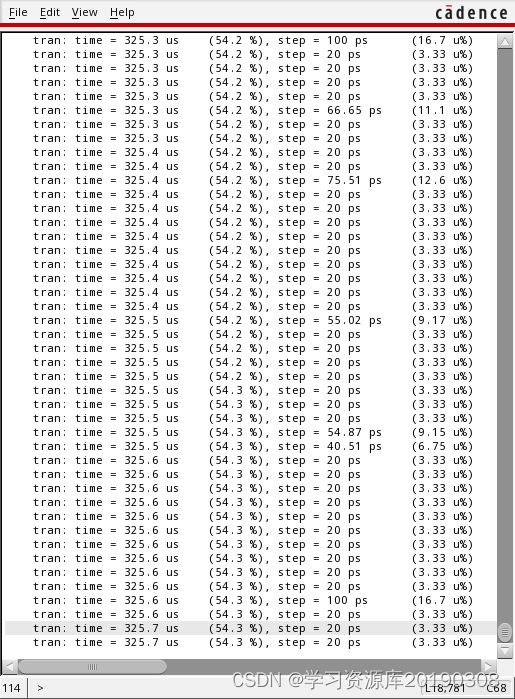

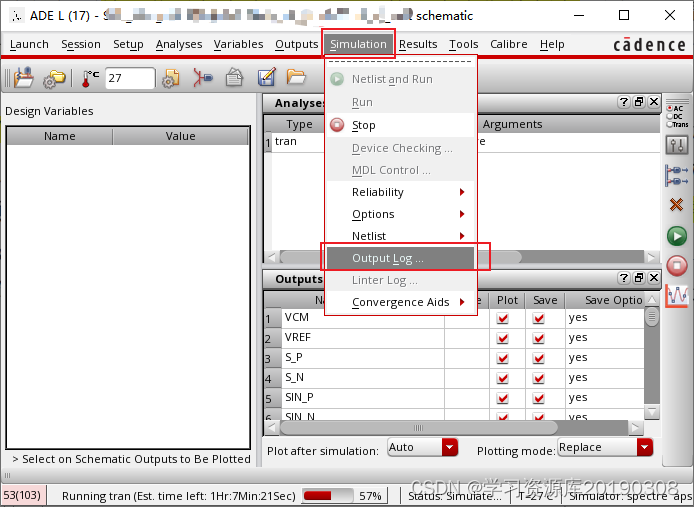

4、查看ADE仿真的进度

5、cadence 后仿真不收敛

ERROR (SPECTRE-16080): No DC solution found (no convergence).

   解决方法：SKIP DC （跳过DC仿真）

   操作：

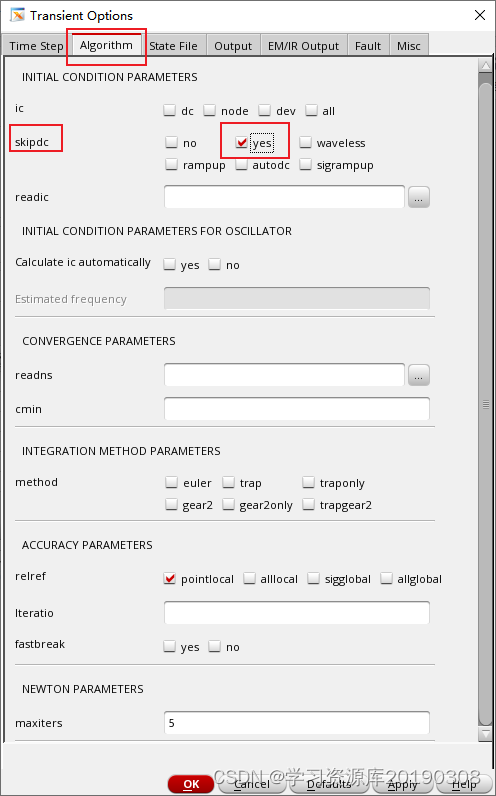

   将skip dc勾选上就可以了
