简介

这里就简单得列出创建 电路 板的步骤，方便以后查看。

   使用pcb editor 17.4

软件 初始化

新建的文件类型是.brd。

   new drawing中选择 broad

   首先设置 图纸 大小，栅格点密度等。

设置电路板板框

常用的方法：ADD/line

   class选择：board geometry

   subclass选择：outline

   板框线大小设置成0.0

电路板边框添加倒角

防止加工出来的电路板边缘非常锋利，添加一定的倒角

   命令位置：

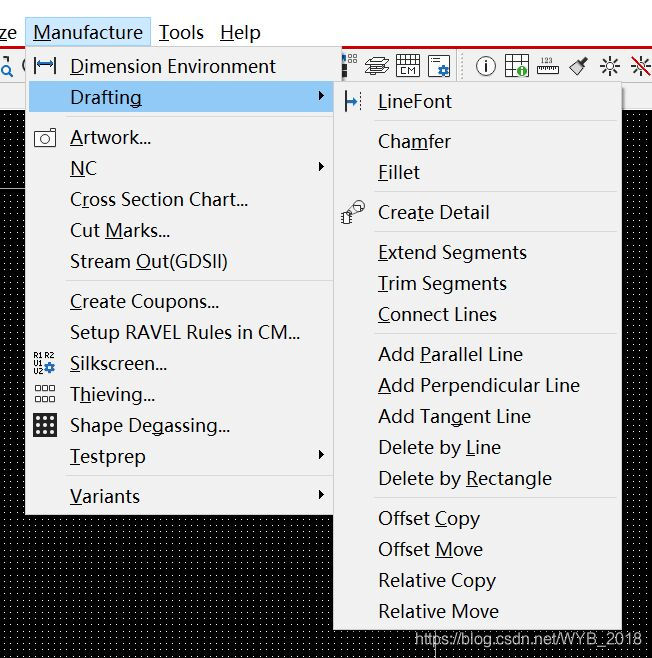

   manufacture/ dimension/Draft /chamfer

   manufacture/Drafting /chamfer

chamfer: 导45°角 Fillet ： 圆弧角

倒角命令非常简单，自己尝试就能设置出来，然后在需要倒角的地方，分别选择两边。

   要使命令完成，按F6，或是右键Done。

添加允许布线区域

电路板布线区域要距离板边缘具有一定的距离，根据各个公司的要求而定。

   命令位置：
Setup /Areas/
