1、开启封装设计软件。
Cacence–Release 16.6–PCB Editor。

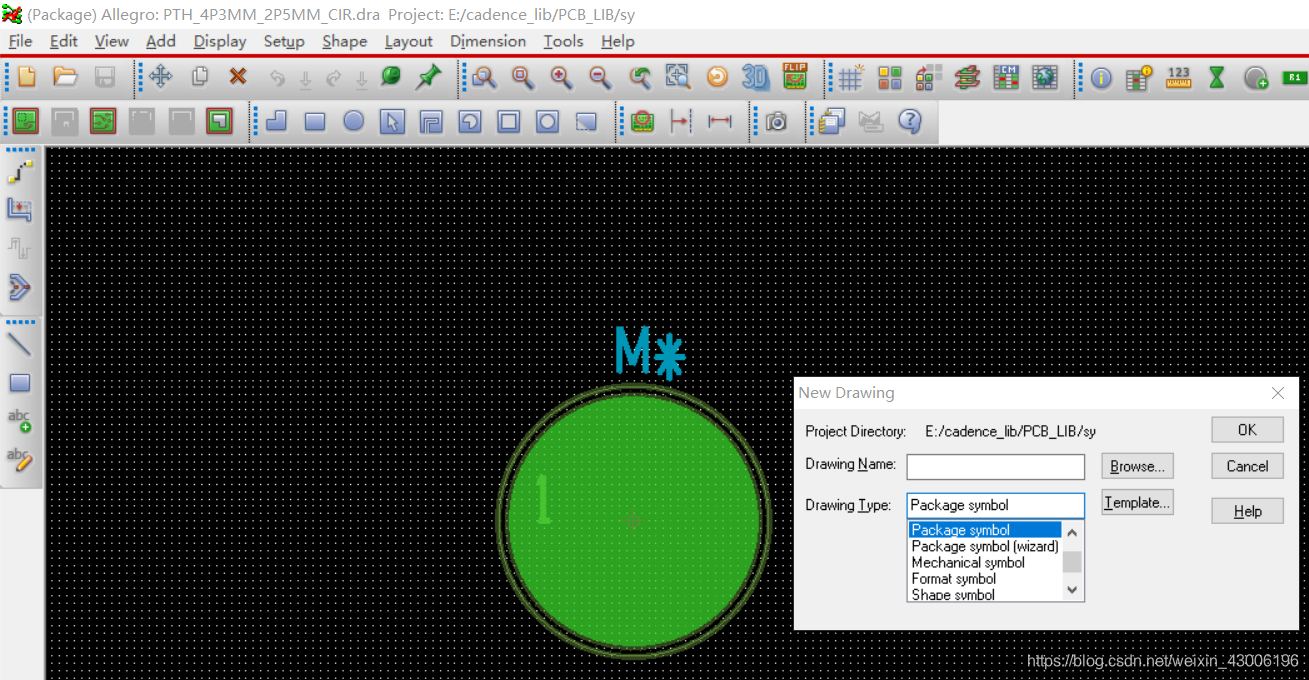

File–New选择Package symbol,如下图:
2、设计环境搭建。

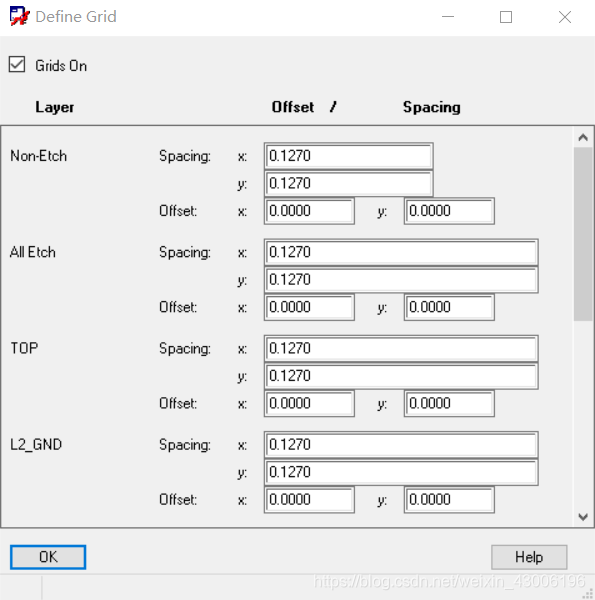

Setup-Grids,网格设置。

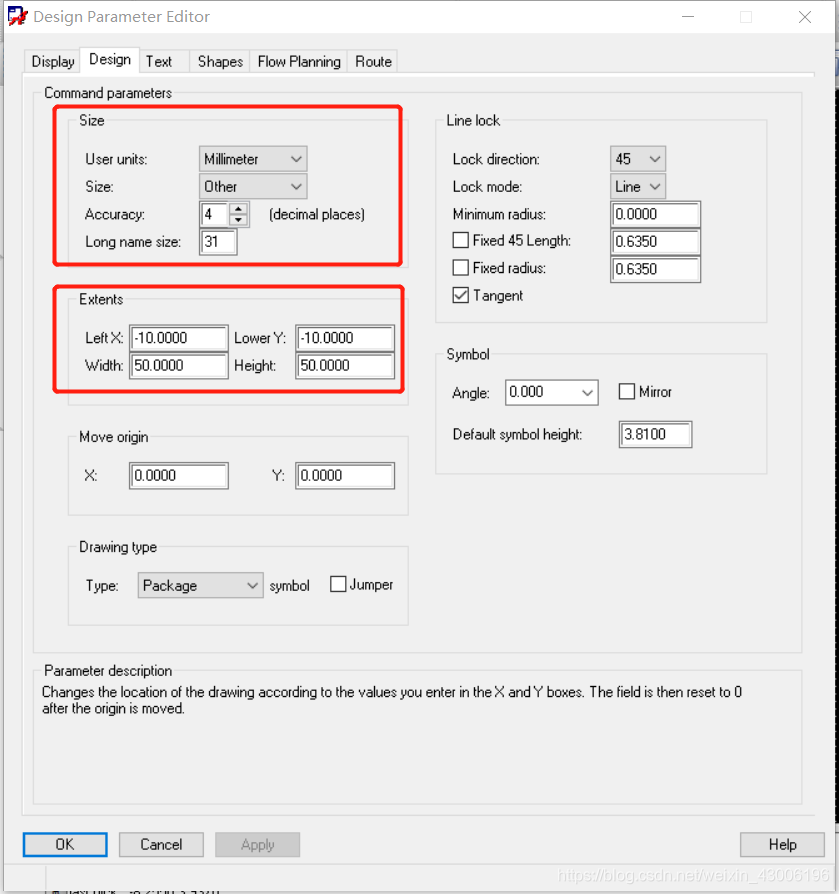

Setup- Design Parameters-Design,单位和范围设置。

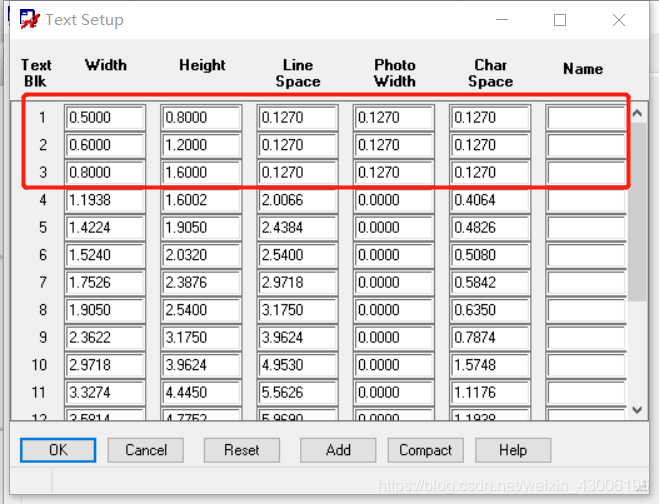

Setup-Design Parameters-Text-Setup text sizes,字体设置。
3、设计封装。

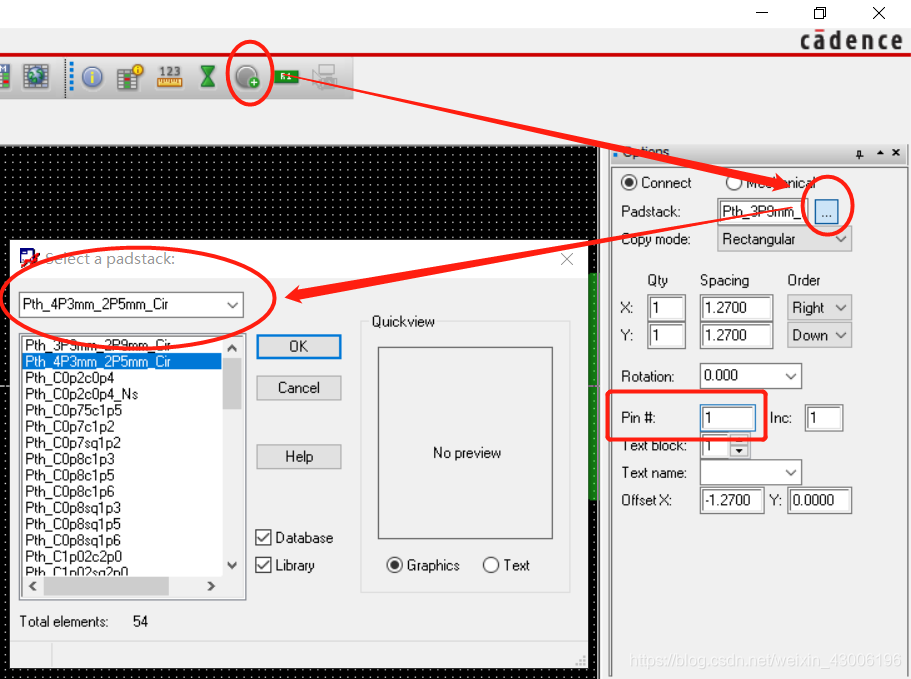

①添加焊盘。

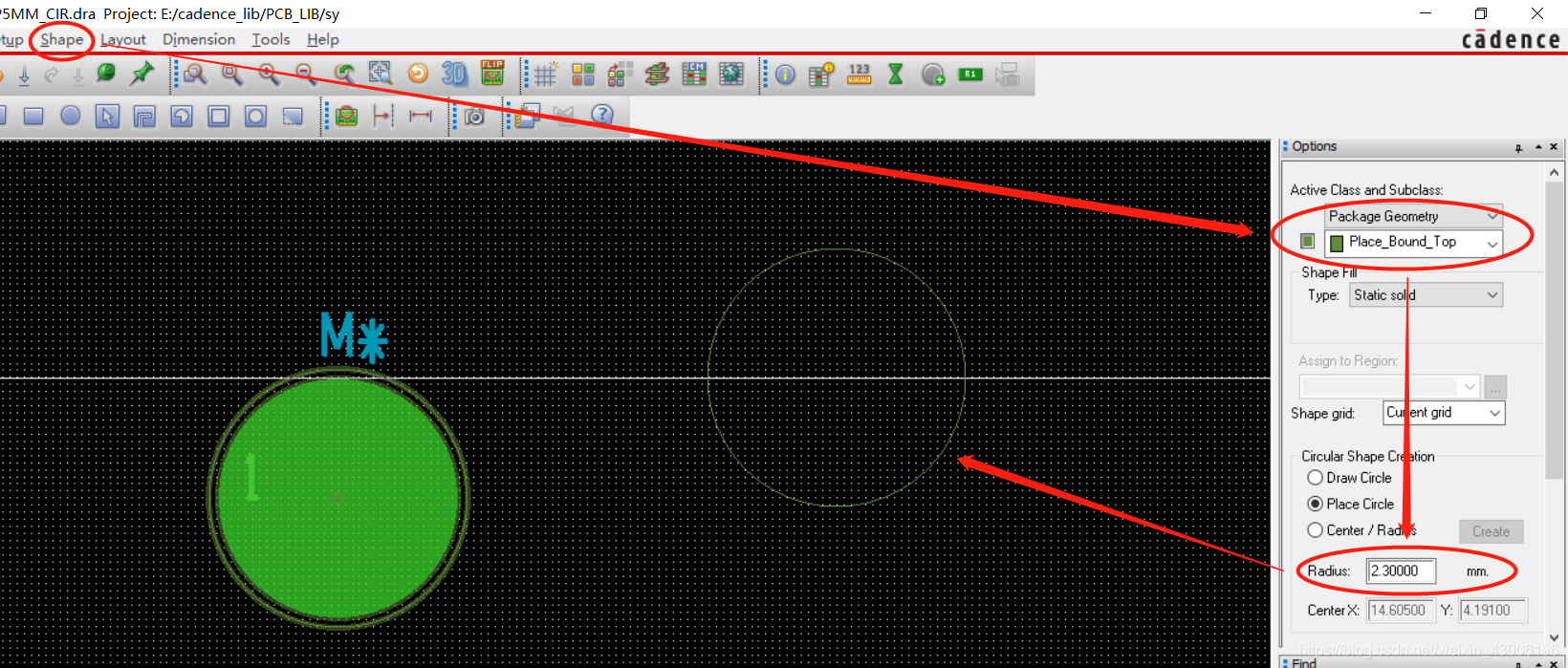

②添加封装 边界 。
③添加丝印。
