Cadence学习：原理图库创建与管理

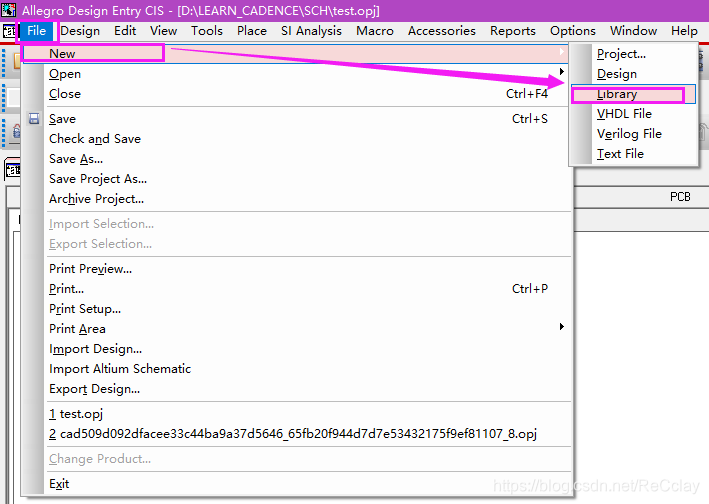

一、创建简单的分裂原理图库[tps545为例]

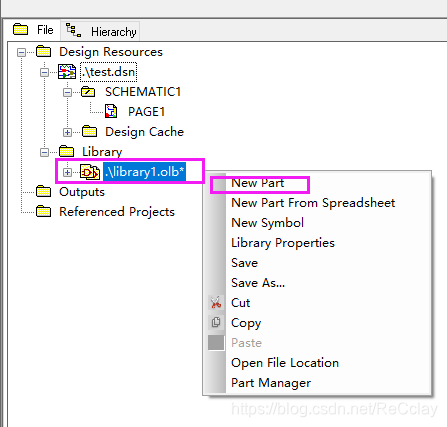

【注】进行下一步建立元器件之前，保存一下该库到工程的原理图所在目录

【注】：中间有必要再改变一下原理图库的背景颜色！

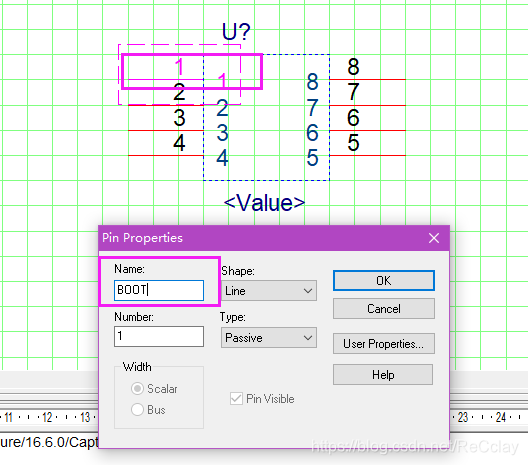

   双击器件 引脚 ，根据DataSheet修改为对应的名字

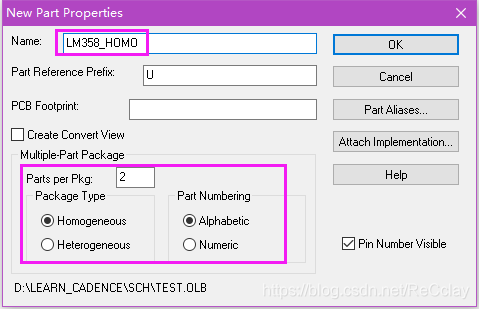

【注】若有电源POWER类型管脚，注意勾选上Pin Visible 管脚绘制完毕后，调整外面的边框到合适的位置，然后绘制矩形边框！ 最后保存，可在工程目录下看到如下所示原理图库。二、创建Homogeneous【相同】元器件

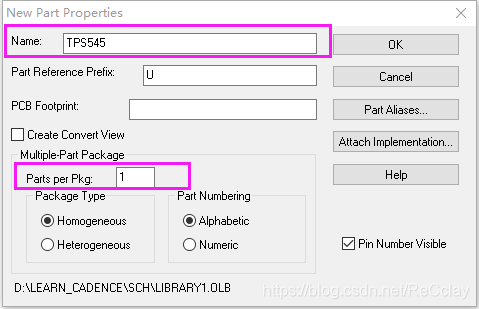

   我们创建的这个元器件有两部分组成，并且用字母标注后缀。

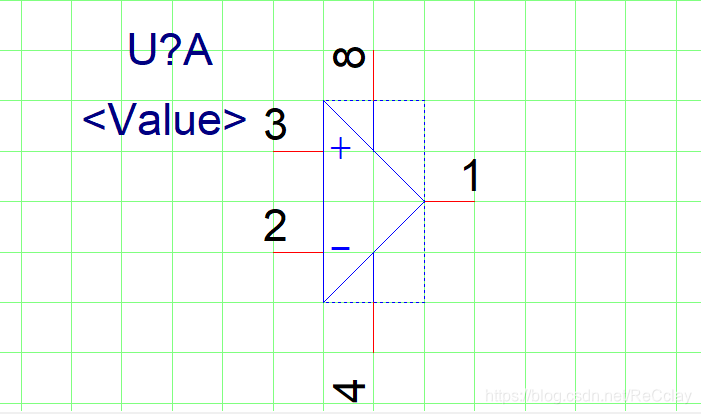

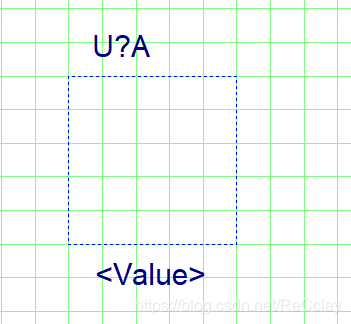

如下图这个表示A部分：

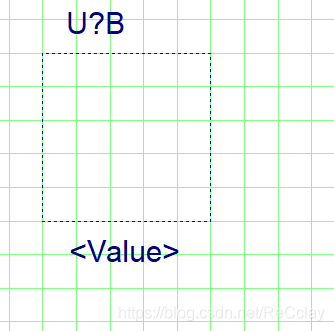

   若想看对应的器件B部分，这个时候可以按ctrl+N切换。

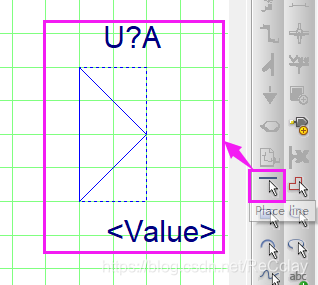

   通过Place Line绘制三角形边框

【注】可以看到我们绘制边框的时候，会自动捕捉网格点，若不想自动捕捉，可以点这个取消。

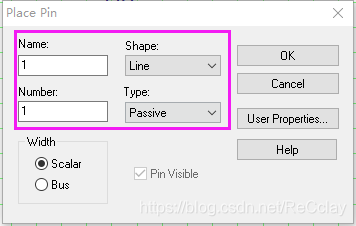

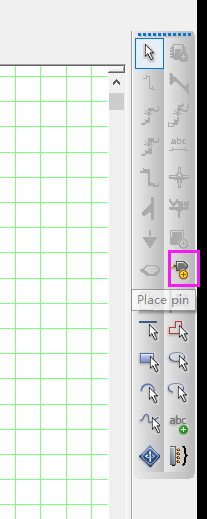

接着按照 数据手册  ，绘制管脚

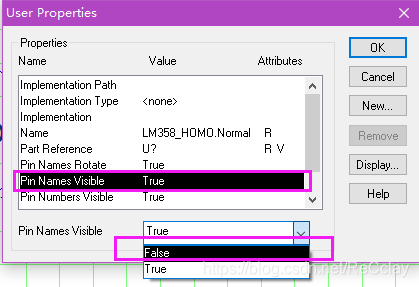

   接着在运放里面的名称无需显示，我们只需要标注+、-即可！

双击鼠标左键

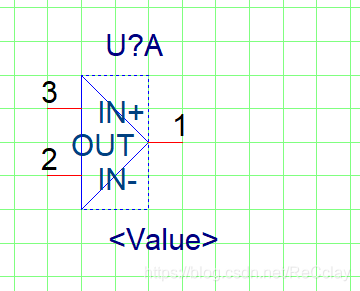

   这就变成了


   通过Place Text添加正负

【注】注意放置字体的时候去掉抓取格点

   接着添加电源引脚，注意选择对应的 类  型为power以及Pin Visible

需要注意的是，管脚只能放置在矩形框外，为了美观，我们在内部也放置一条线。

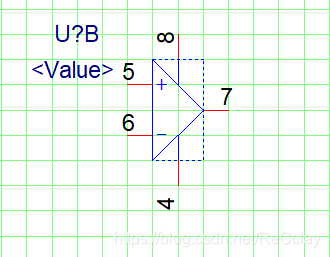

当A部分画好之后，B部分外观也对应画好，此时只需要添加管脚号即可！

   至此便把A.B两个部分都画好了！

三、导入原有的原理图库

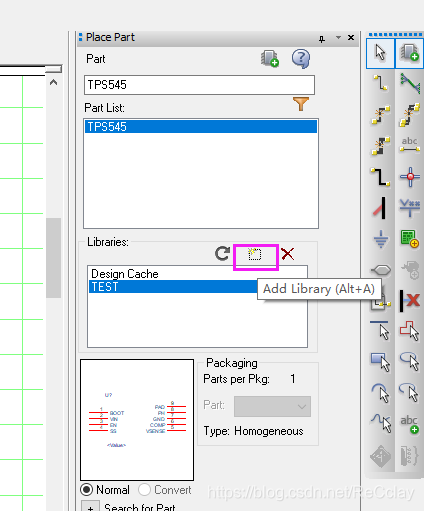

常见的 电阻 电容二极管在常用的库中是有的， 如何导入呢？

找到对应的安装目录的 ..\Cadence\Cadence_SPB_16.6-2015\tools\capture\library中的Discrete.olb
