硬件学习软件Cadence day10:查看网表导入进度、钻孔保护等操作

阅读数 50
点赞 0
article_banner

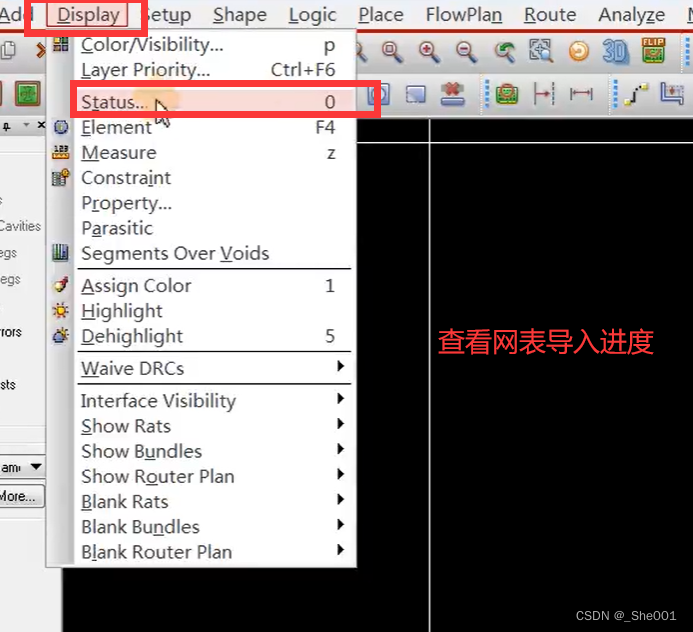

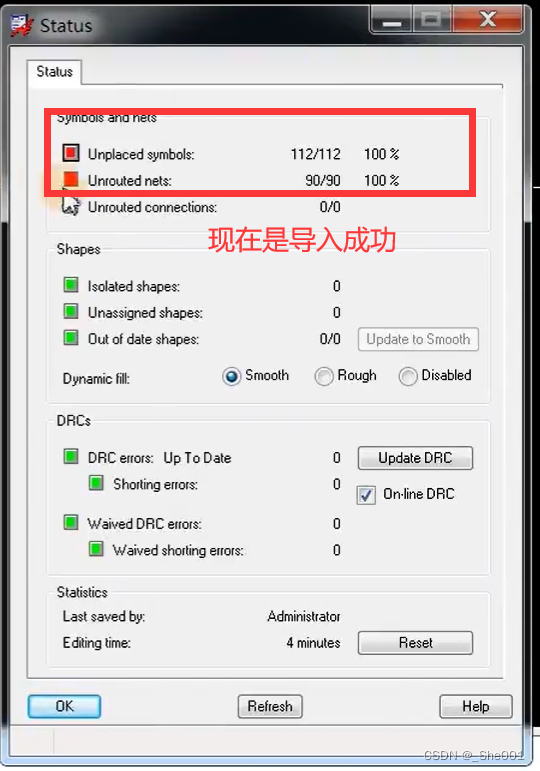

1. 查看网表导入状态。

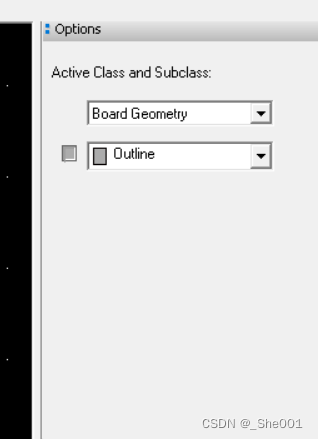

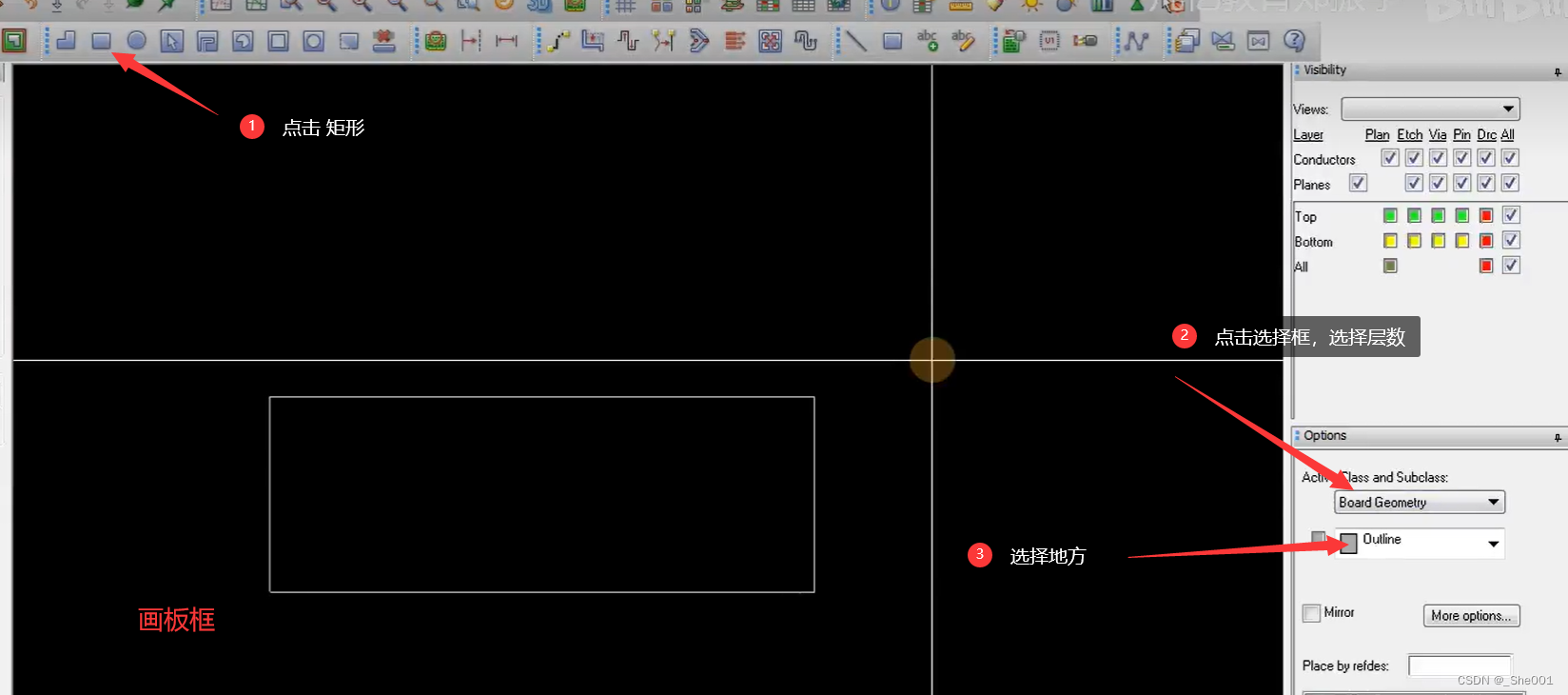

2. 放置 元器件 之前 画板框

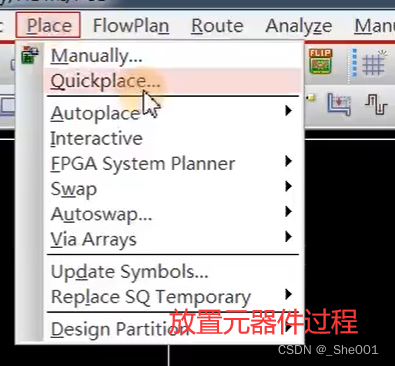

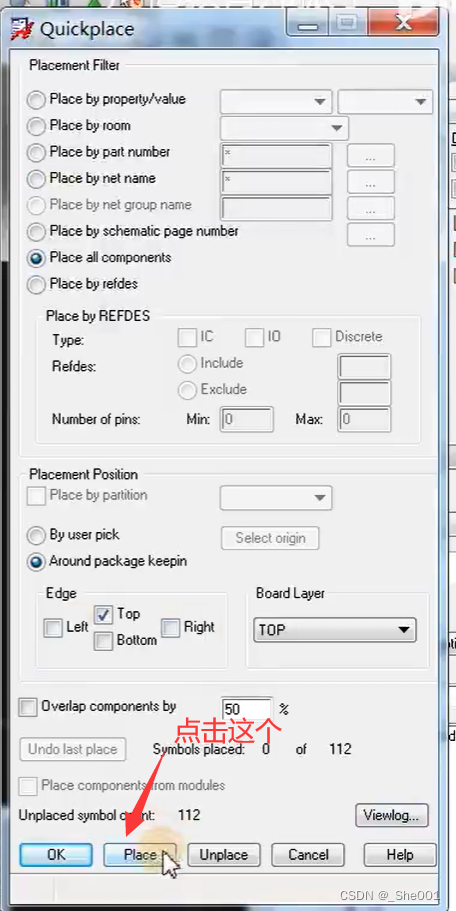

3.放置元器件


4.把导入的 DXF 文件变成板框

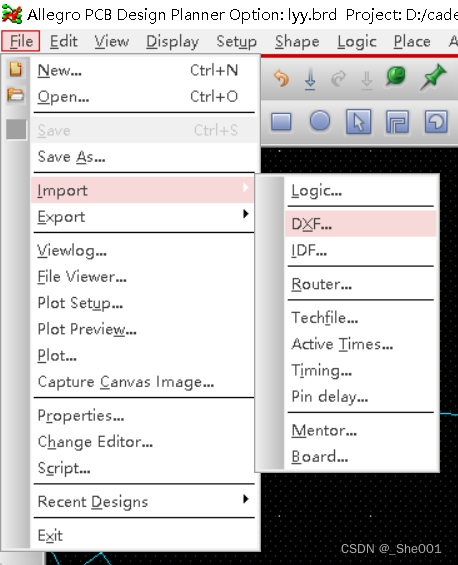

1.首先导入DXF文件

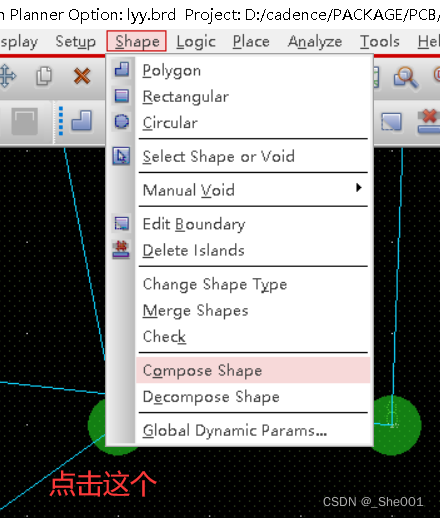

2. 点击按钮

3. 鼠标点击需要 调整为板框的地方

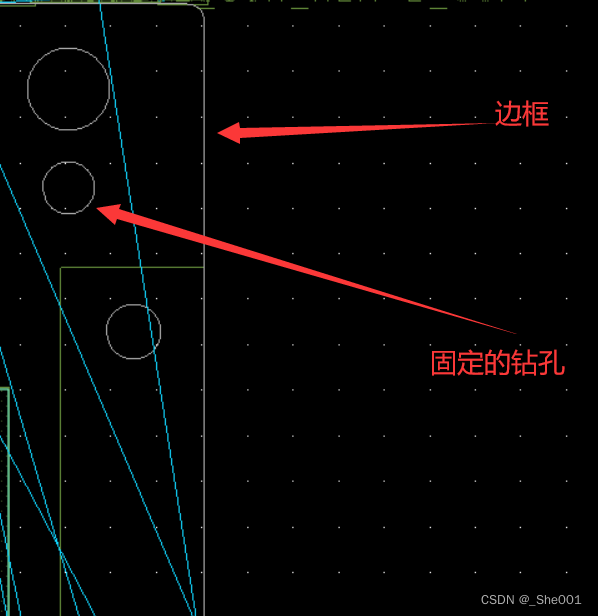

       3.1 其中包括边框

       3.2 固定的钻孔




5.给钻孔打上保护(防止布线的时候区域错误,在固定的时候压坏流通线)

       5.1 点击按钮

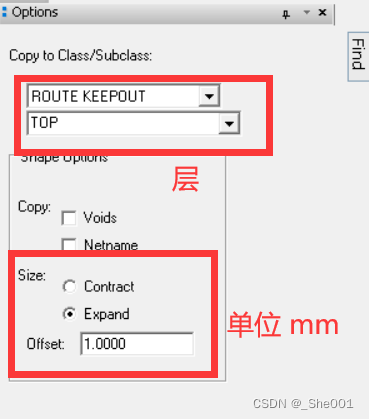

       5.2  调好圆的大小,和画的地方



        5.3 点击需要设置警戒区的钻孔!!

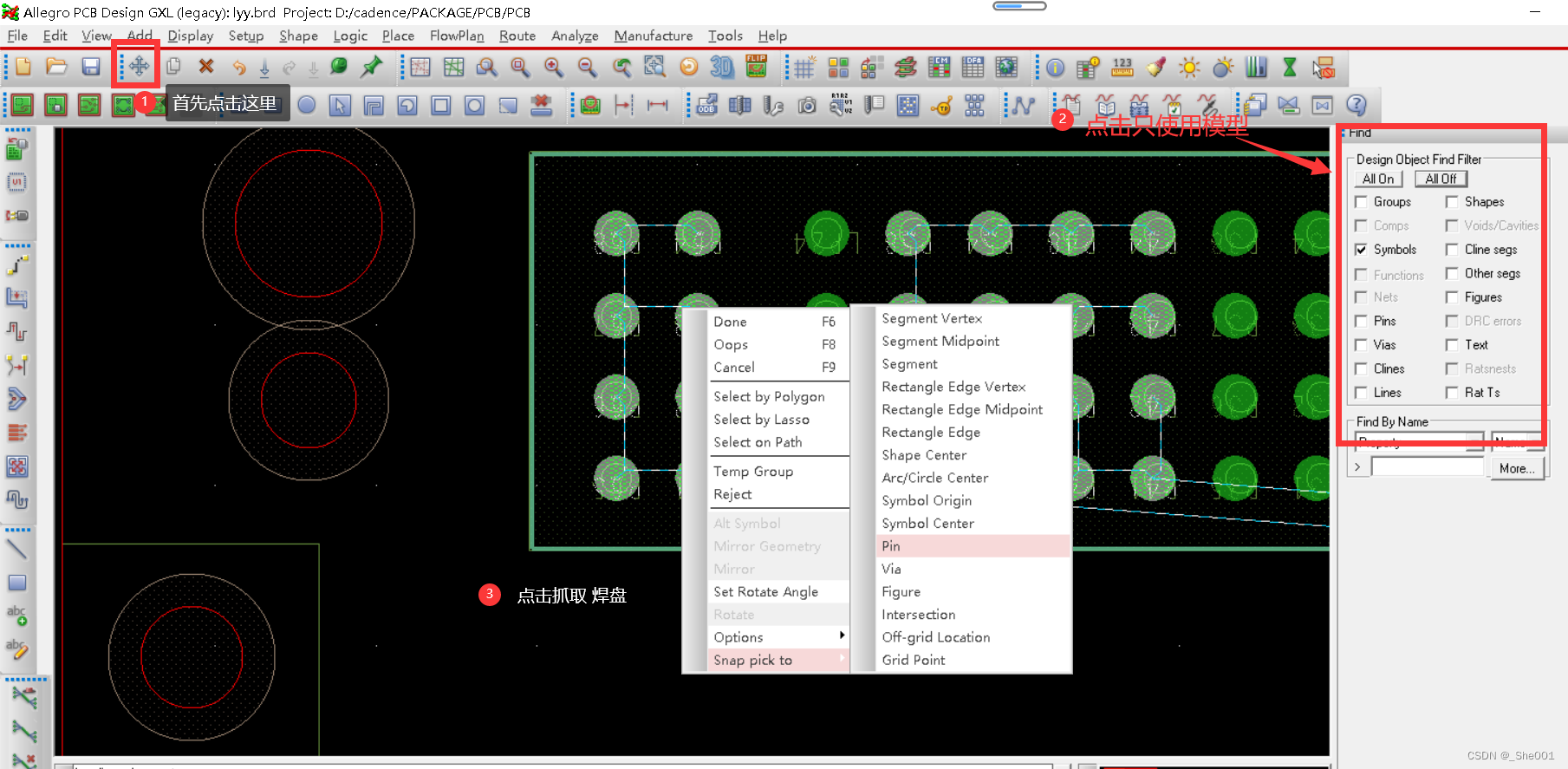

6.DXF文件板框的安装器件的地方对齐  元器件放置


7.完成PCB  器件的放置之后更新元器件

7.1首先打开的 PCB 绘制 软件 是  Allegro PCB   Design GXL  (因为只有它有更新元器件的选项)

7.2  点击选项

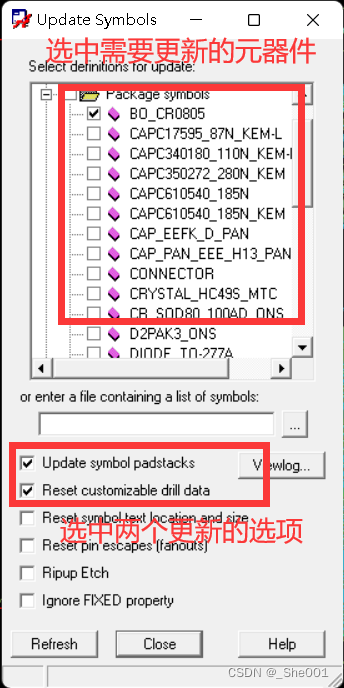

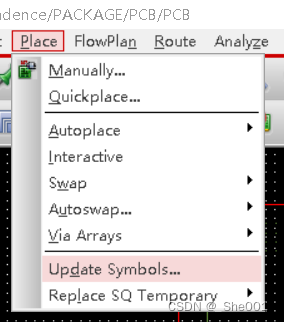

7.3   选择对应的选项

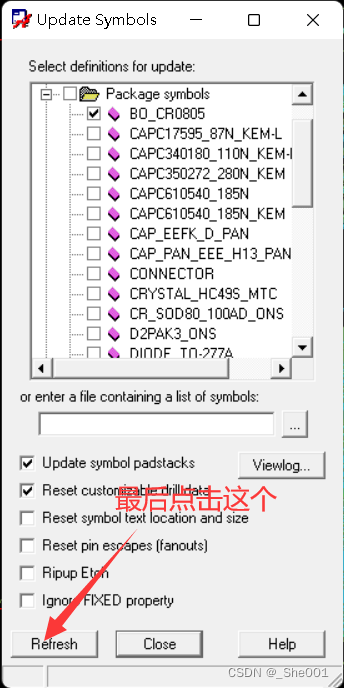

7.4  最后点击更新
