EPLAN_010#STEP格式箱柜模型的定义与拼柜教程

       一、导入

       首先创建一个 宏  项目——在布局空间中导航器新建一个布局空间

       菜单栏——布局空间——导入(3D图形）——导入下载下来的 STEP

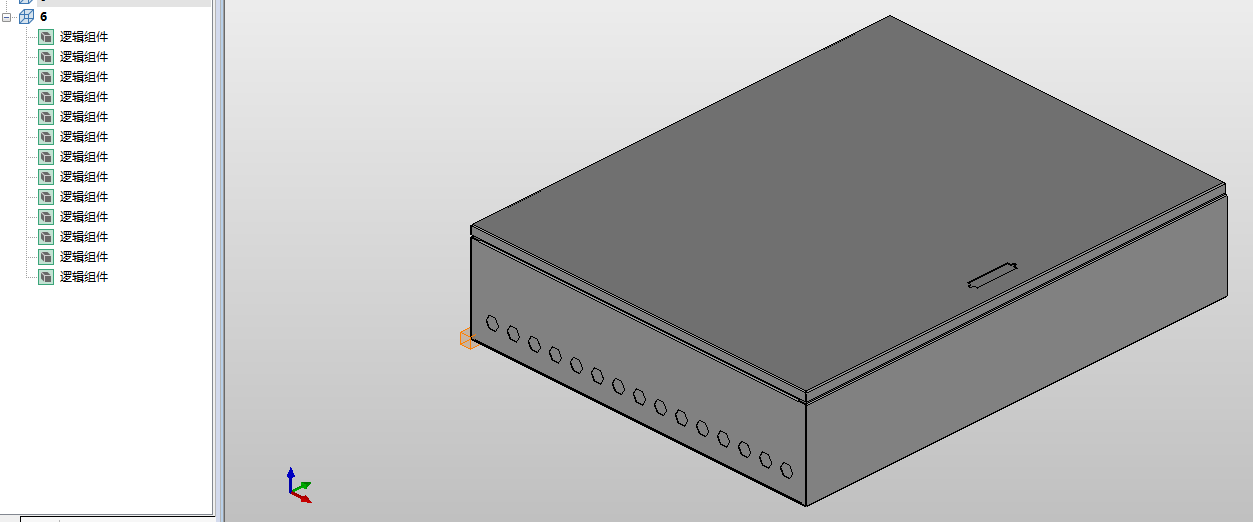

       如果导入进来的箱柜是这种模样的，表示可以使用。如果左侧只显示一个逻辑组件，则无法使用。（如果是单独的安装板也可以使用）。

       二、自动解析

       菜单栏——编辑——设备逻辑——自动 解析

       可以直接参考一个相似的柜子全部自动解析。

       （但是对于陌生的柜子，就有可能出现很多错误）

       四、定义箱柜的放置区域

        有些箱柜默认视角是别的方向，这个时候需要先定义放置区域

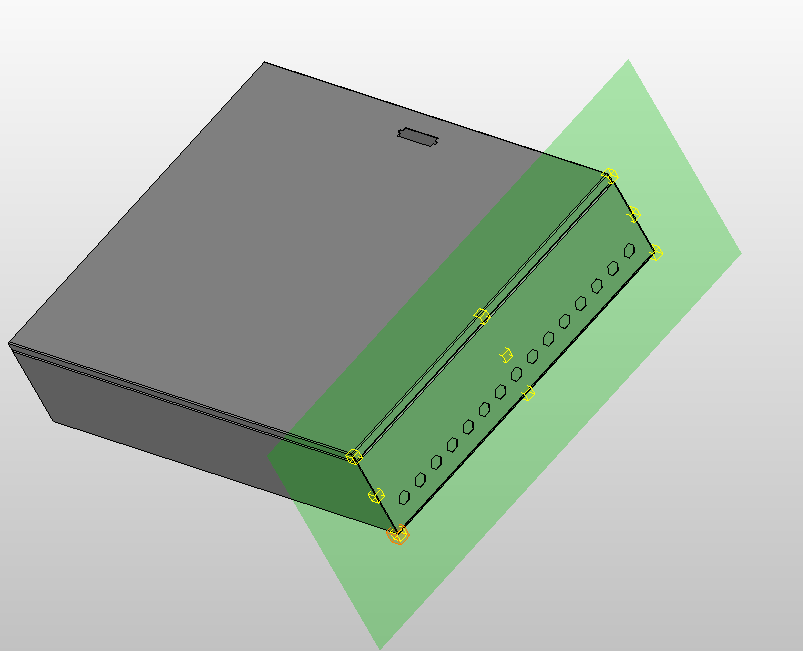

       菜单栏——编辑——设备逻辑——放置区域——定义——一般选择箱柜的底部

       四、箱柜——安装板——定义

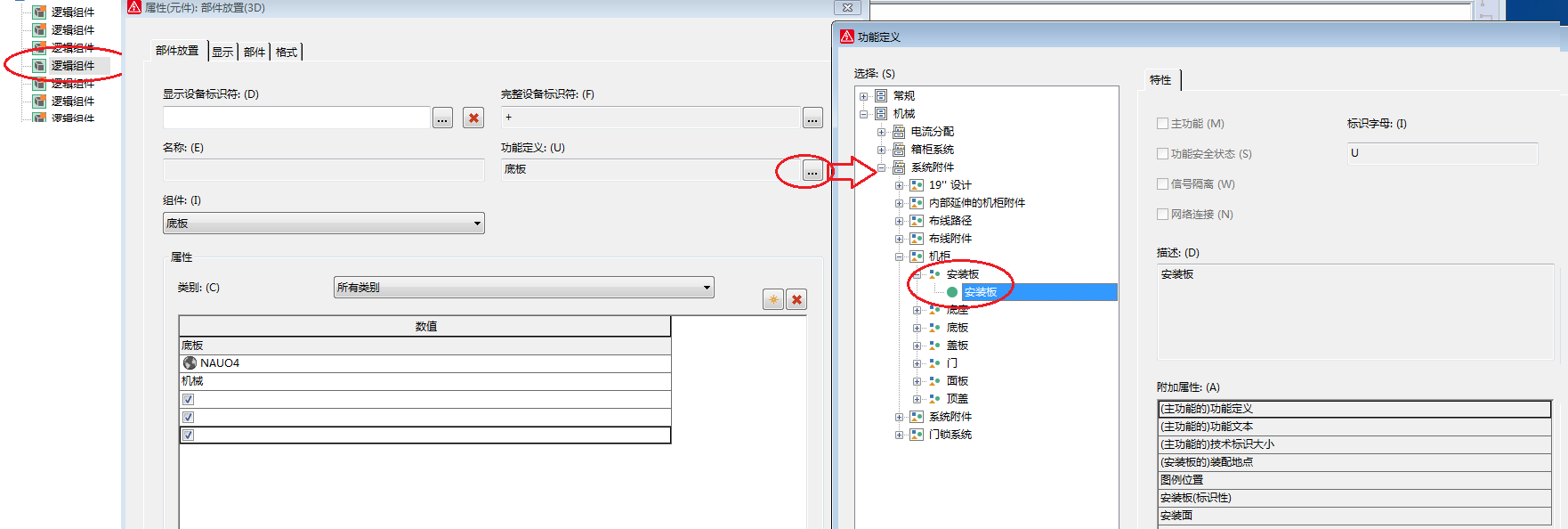

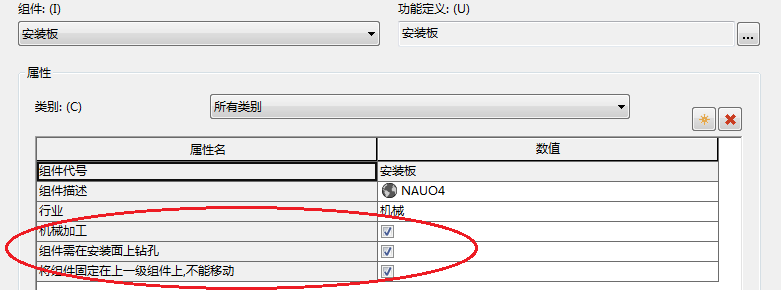

       1、左侧布局空间导航器中——先挑选出底板——右键属性——

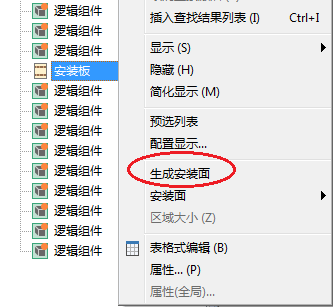

       2、生成安装面

        3、定义安装面

       先双击任意一个安装面，然后旋转视角查看是在正面还是反面

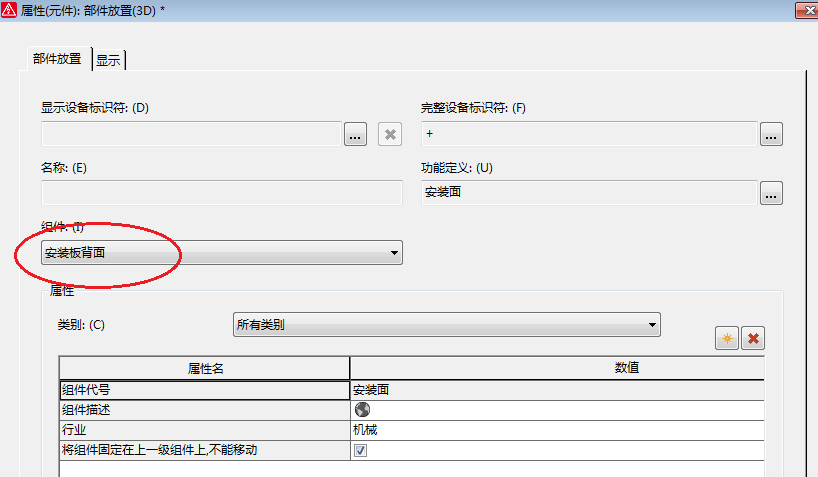

       安装面——右键属性——

       4、最终样子

        四、箱柜——门板——定义

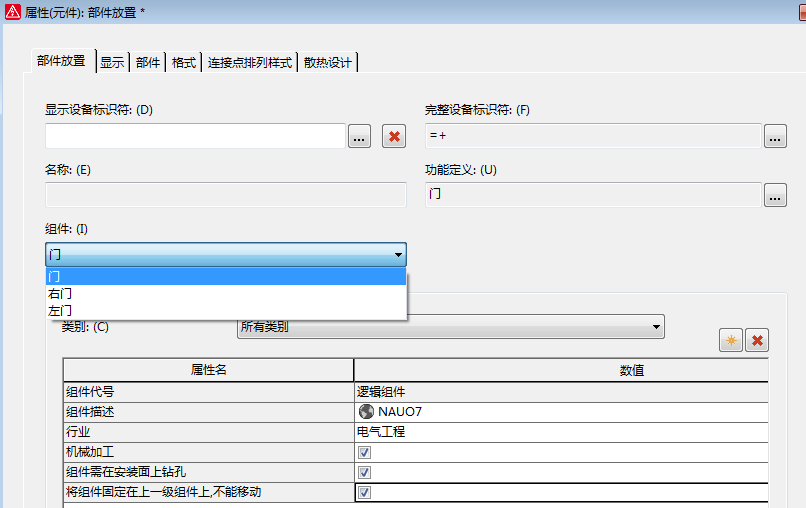

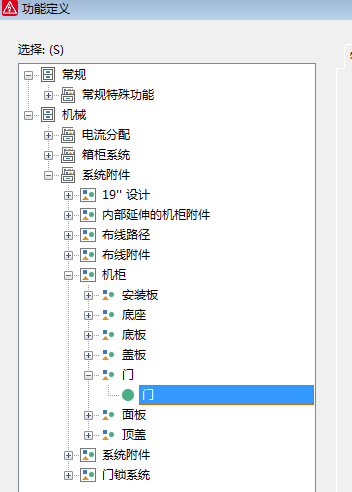

       1、左侧布局空间导航器中——先挑选出门板——右键属性——

        如果有两个门，可以定义为左门或右门

       用上述相同方法生成安装面

       再定义出门外侧和门内侧

       五、其他可以参照威图的机柜进行更改（以后待补充，大概原理就这样）

       六、导出3D宏文件

       显示全部——ALT+A——菜单栏——编辑——创建窗口宏/符号宏——导出

       在 威图柜 中复制一个机柜——修改其参数——然后选择刚导出的箱柜宏即可。

       七、拼柜

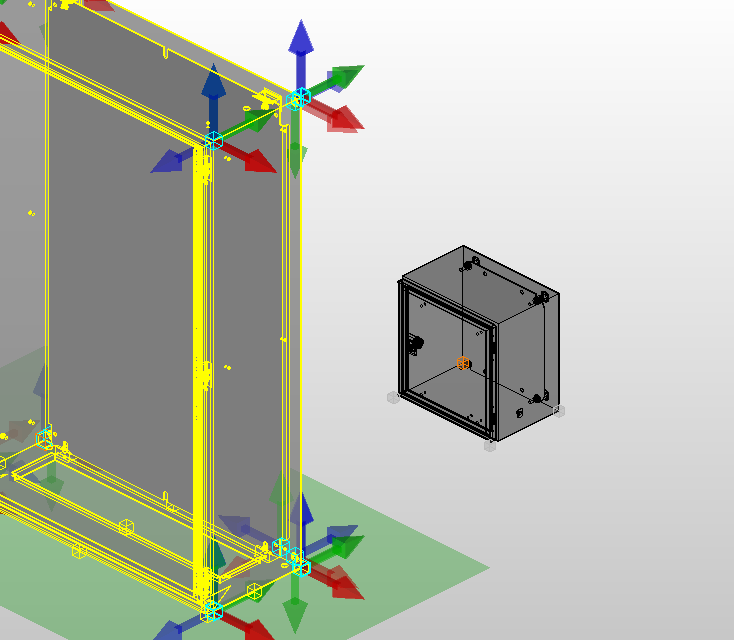

       再次插入一个箱柜，当箱柜悬浮在鼠标上时（看下面图 A1 ），可以按CTRL+SHIFT+R进行90°旋转，然后再按A键进行基准点的切换。这样就可以把两个柜子拼在一起了。

    图A1
