MATLAB初阶绘图（二）：二维曲线与图形属性设置

一、修改LineStyle和LineWidth

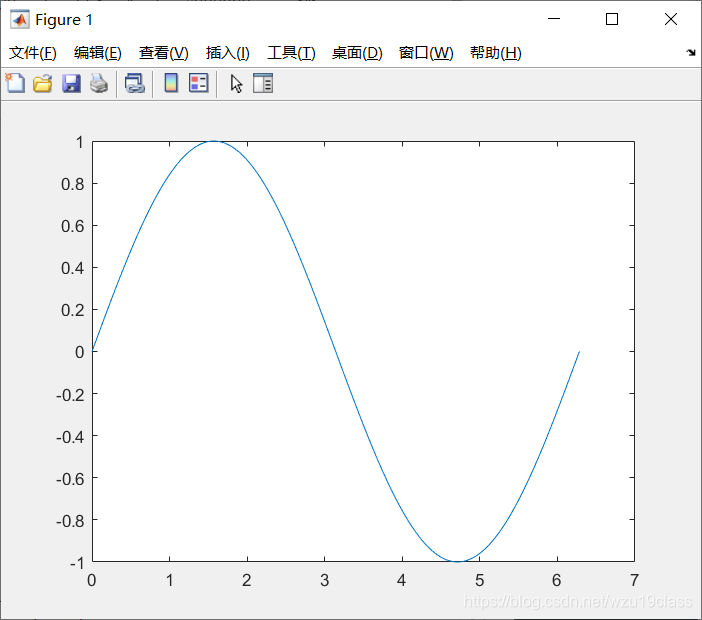

   首先请大家过目下面的图表：今天我们就来修改一下这个 函数 图像的样式，学会如何修改图标的LineStyle和LineWidth；


   话不多说，先上代码：

x = linspace(0, 2 * pi);		#将横坐标限定在[0,2Π]
y = sin(x);						#函数关系
h = plot(x, y);					#绘制函数初始图像，即上图
set(h, 'LineStyle', '-.','LineWidth',7.0,'Color','g');	#改变样式

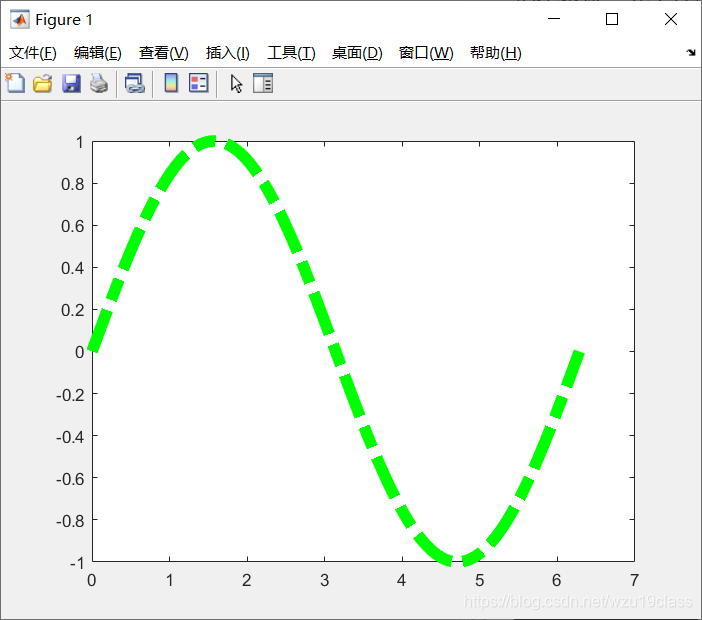

代码实现 结果为：

TIPS：如还有疑问，欢迎留言或者移步至MATLAB初阶绘图（一）了解更多，谢谢！

二、修改坐标点 样式

老套路，各位大佬先看例子：如何实现从图一到图二的改变呢？

   其实图一到图二的不同就在于各坐标点的样式和连接线路。

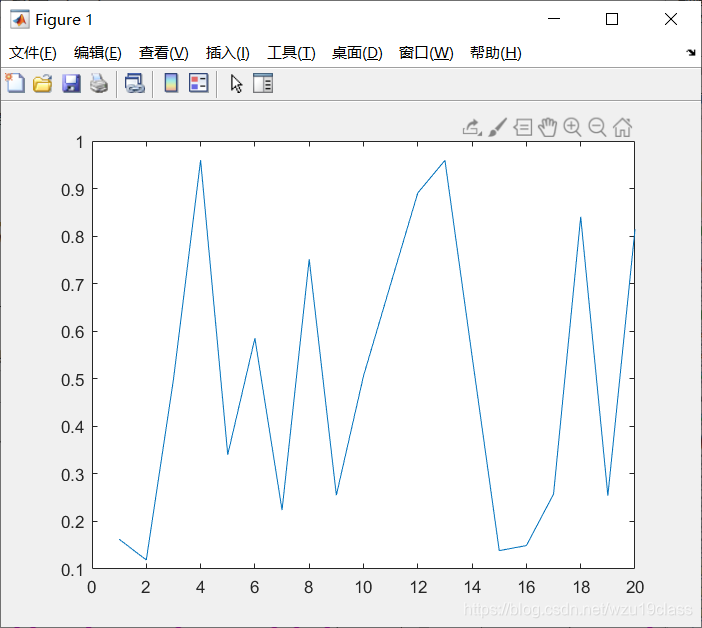

   图一：

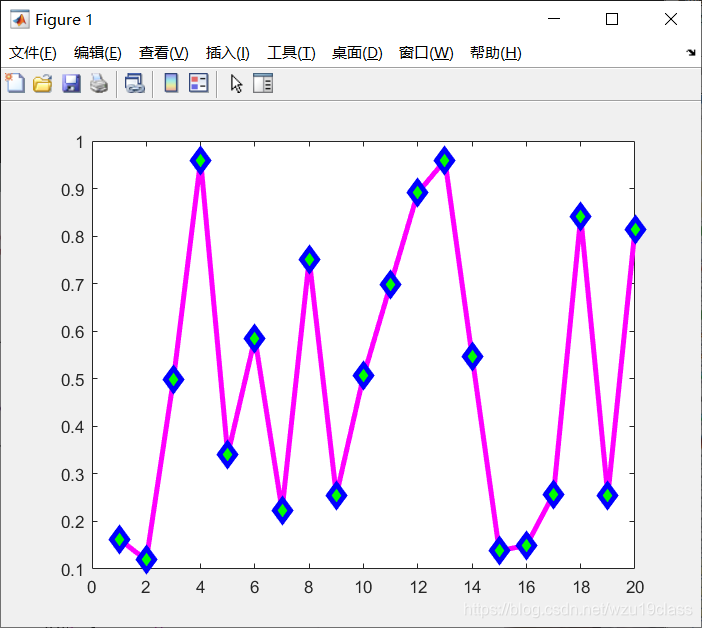

   图二：


   让我们先来揭晓代码叭：

x = rand(20, 1);	% 随机产生20个1之内的随机数
					% rand(a,b)的意思是随机生成a行，b列的1之内的随机数

set(gca, 'FontSize', 18);		#设置图像线条的粗细
plot(x, '-md', 'LineWidth', 2, 'MarkerEdgeColor', 'k',...
'MarkerFaceColor', 'g', 'MarkerSize', 10);
xlim([1, 20]);					#限制 x 轴的范围

TIPS: plot（）函数中 ’ MarkerEdgeColor ’ 指代坐标点图形的外围线条颜色，’ MarkerFaceColor ’ 指代坐标点图形的内部颜色。

   特别强调的是，图二当中菱形的 设计 ，跟plot() 函数中的 ’ -md ’ 有关，m 指代 ‘ magenta ’，紫红色；d 指代 ‘ diamond ’ ，菱形；

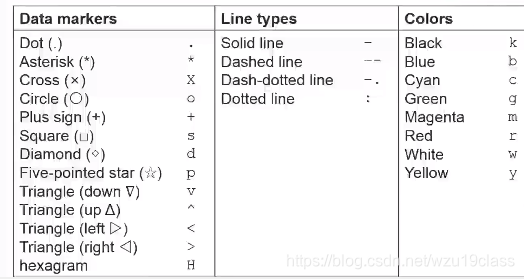

   更多 信息 可以参照下表；


     水了篇博客，希望大家不要介意，最感谢大家的阅读，欢迎志同道合的朋友与我以同前行！
