文(原创)/钟日铭

我的《高级案例教程：中文版Pro/E Wildfire 5.0基础与应用》这一本职业院校教材是在十多年前完成并出版的。以下介绍的是该书第2章(项目二)的任务二“绘制手轮图形”。


任务二  绘制手轮图形

01  制作思路首先使用“调色板”按钮导入“3角星”图形，并使用“圆：同心”按钮、“中心和轴椭圆”按钮绘制出手轮的其他基本轮廓，然后对绘制的图形进行编辑处理，如倒圆角，设置约束条件，修剪图形，修改尺寸等，制作出最终的图形。


02  制作步骤步骤1：单击“新建”按钮，或者按“Ctrl+N”组合键，弹出“新建”对话框。在“类型”选项组中选择“草绘”单选按钮，在“名称”文本框中输入文件名为“bc_2_2”，单击“确定”按钮，完成新建草绘文件并进入草绘模式。步骤2：在“草绘器工具”工具栏中单击“调色板”按钮，或者在菜单栏中选择“草绘”|“数据来自文件”|“调色板”命令，弹出草绘器调色板，切换到“星形”选项卡。在“星形”选项卡的形状列表中双击“3角星形”图例，将鼠标指针移至草绘区域的预定位置处单击以放置该图例。在弹出的“移动和调整大小”对话框中接受默认的旋转角度值为0，并设置缩放比例因子为200，单击“接受”按钮，然后在“草绘器调色板”对话框中单击“关闭”按钮。此时，导入的“3角星形”图形如图2-88所示。

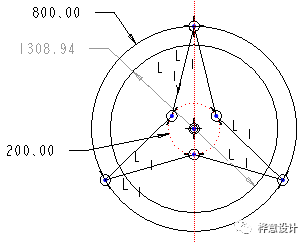

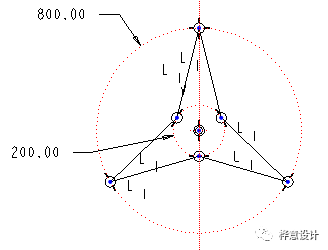

图2-88  “3角星形”图形步骤3：在“草绘器工具”工具栏中单击“圆：同心”按钮，或者在菜单栏中选择“草绘”|“圆”|“同心”命令，选择其中一个构造圆以指定同心圆的圆心，分别绘制如图2-89所示的两个同心圆，其中一个同心圆与“3角星形”图形的大构造圆重合。单击鼠标中键结束该命令操作。

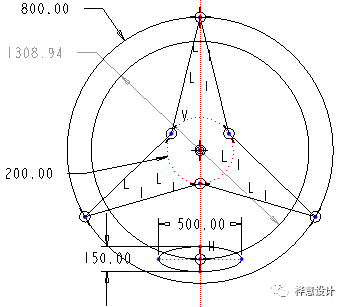

图2-89  绘制两个同心圆步骤4：在“草绘器工具”工具栏中单击“中心和轴椭圆”按钮，或者在菜单栏中选择“草绘”|“圆”|“中心和轴椭圆”命令，绘制如图2-90所示的一个椭圆，长轴水平放置。


图2-90  绘制一个椭圆步骤5：在“草绘器工具”工具栏中单击“圆角”按钮，或者在菜单栏中选择“草绘”|“圆角”|“圆形”命令，在图形中添加如图2-91所示的6个圆角。


图2-91  添加圆角步骤:6：在“草绘器工具”工具栏中单击默认约束按钮旁边的箭头以打开约束列表，从中单击“相等”按钮，在图形中分别单击各个圆角，从而为这些所选的圆角设置相等约束(半径相等)，如图2-92所示。

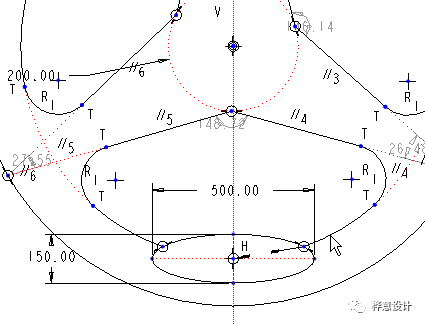

图2-92  为圆角设置半径相等约束步骤7：单击“删除段”按钮，或者选择“编辑”|“修剪”|“删除段”命令，对椭圆所在的区域进行修剪，修剪结果如图2-93所示。


图2-93  修剪图形步骤8：选择要切换为构造线的图形段(按住“Ctrl”键的同时实现多选操作)，接着在菜单栏中选择“编辑”|“切换构造”命令，从而使得图形如图2-94所示。


图2-94  切换构造操作步骤9：在“草绘器工具”工具栏中单击默认约束按钮旁边的箭头以打开约束列表，从中单击“重合”按钮，接着选择椭圆的中心和手轮内圆弧，如图2-95所示，从而设置椭圆中心位于手轮内圆弧上。


图2-95  设置椭圆圆心约束于手轮内圆弧上步骤10：在“草绘器工具”工具栏中单击默认约束按钮旁边的箭头以打开约束列表，从中单击“对称”按钮，分别设置3组对称约束。每组对称约束的选择方法是选择要对称约束的两个图元，并选择作为对称轴的中心线。

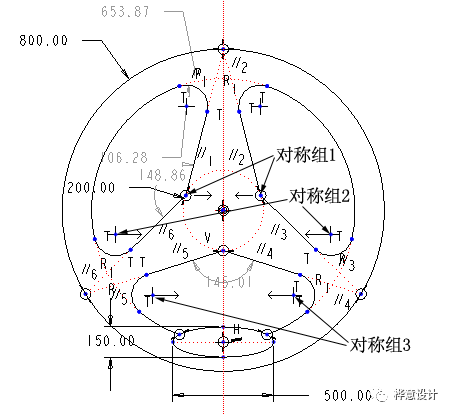

图2-96  设置3组对称约束步骤11：在“草绘器工具”工具栏中单击默认约束按钮旁边的箭头以打开约束列表，从中单击“相等”按钮，分别选择3条直线段以设置这3条直线段长度相等，如图2-97所示，图中显示有“L1”的直线段为本步骤操作对象。


图2-97  设置相等约束步骤12：修改尺寸。最终得到的手轮图形如图2-98所示。

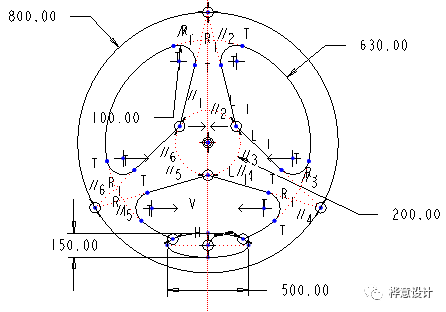

图2-98  修改尺寸后的图形效果步骤13：按“Ctrl+S”快捷键，或者单击“保存”按钮，弹出“保存对象”对话框，指定保存目录，单击“确定”按钮，完成本例操作。
