用CATIA里面的加强筋命令绘制加强筋实体，比较方便。但是要注意加强筋必须的是在半包围实体内才能绘制。

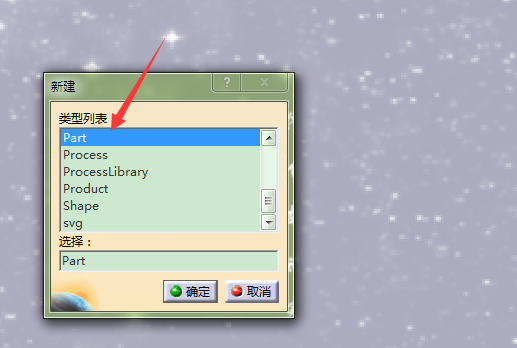

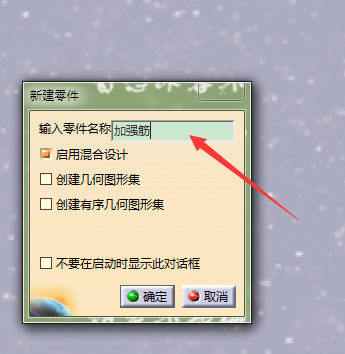

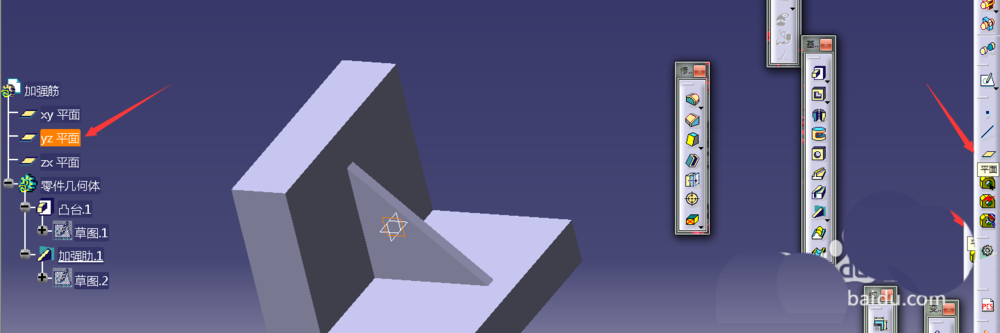

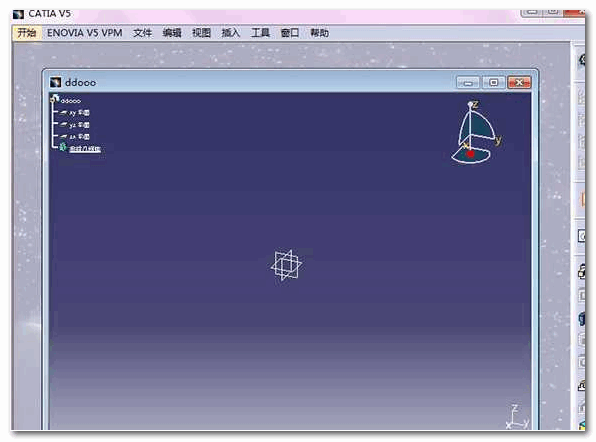

1、在桌面双击打开CATIA软件，新建个PART文件，命名为“加强筋”；

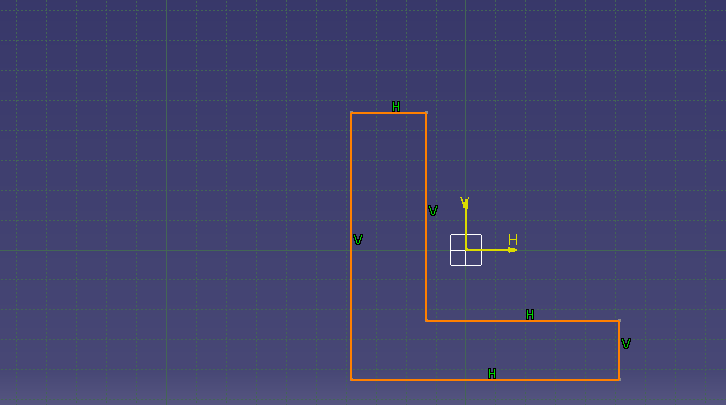

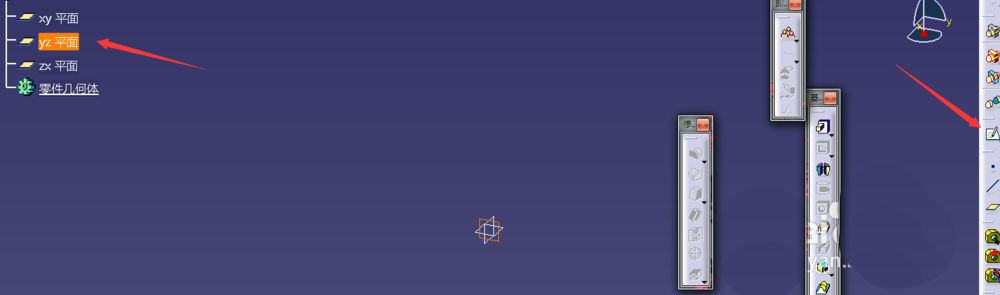

2、选择YZ平面，进入草图，绘制一个多边形如图所示；

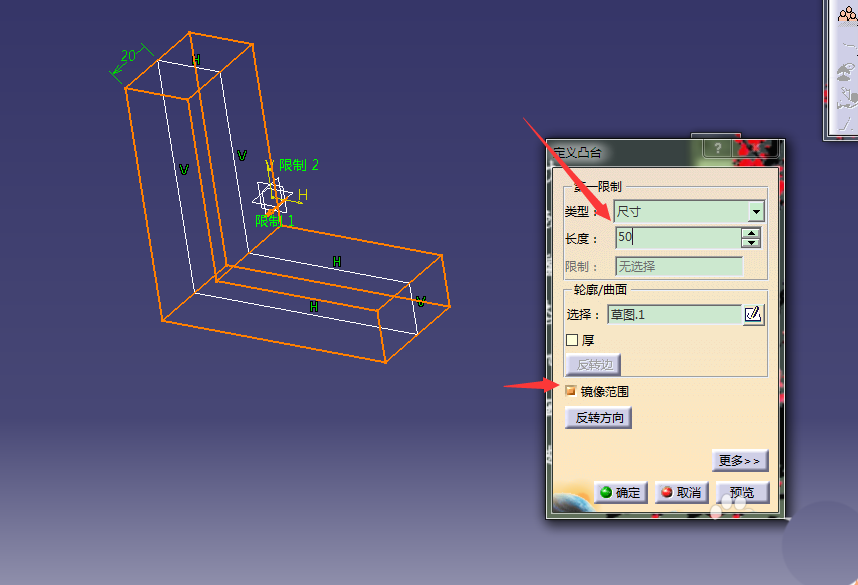

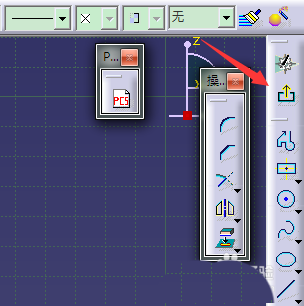

3、退出草图，把草图1拉伸为实体，得到一个界面为"L"的实体。

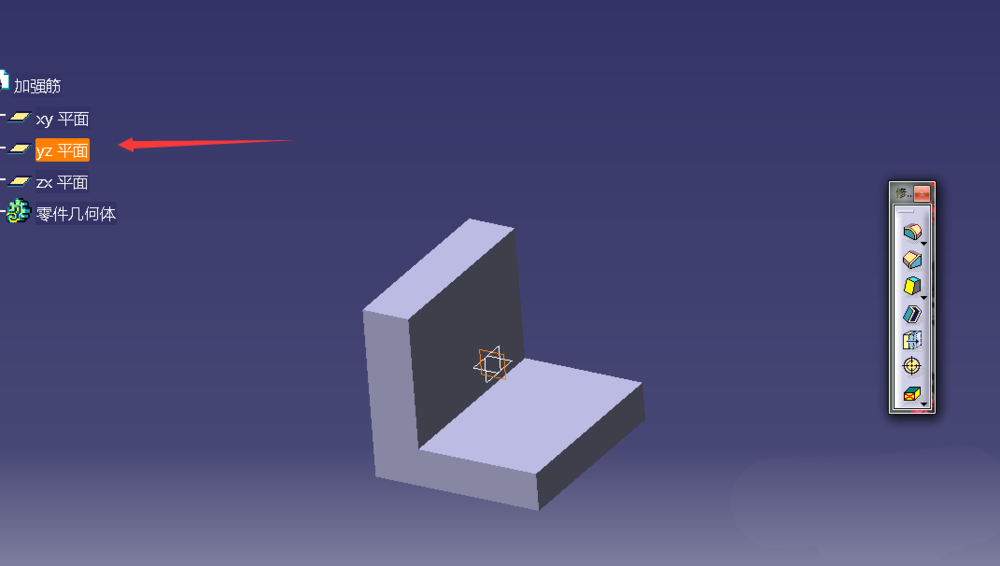

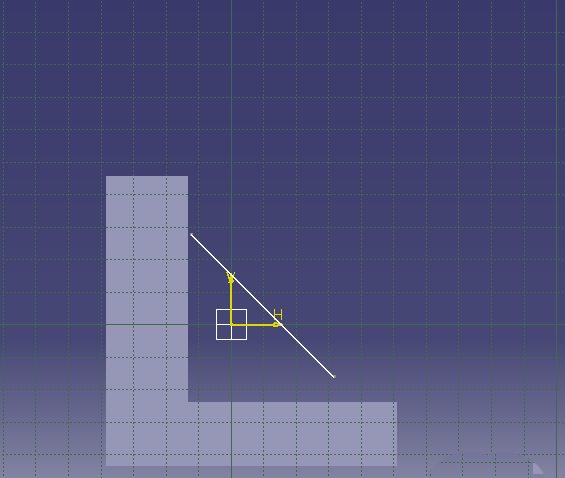

4、选择YZ平面，进入草图绘制一条斜线。退出草图；

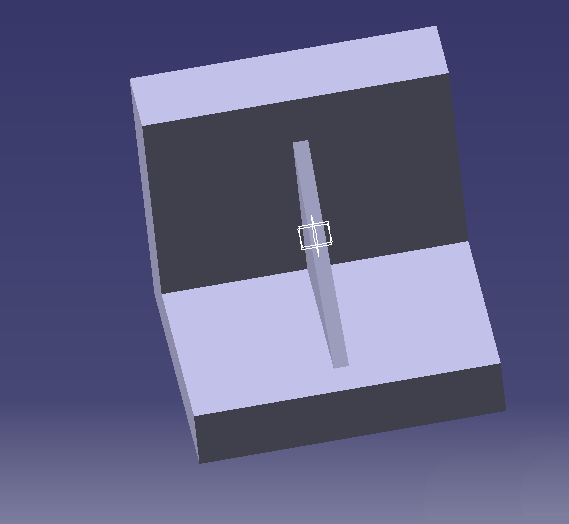

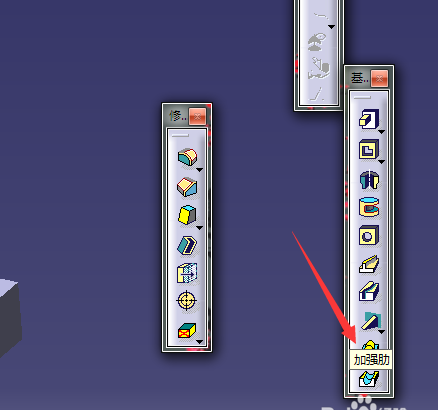

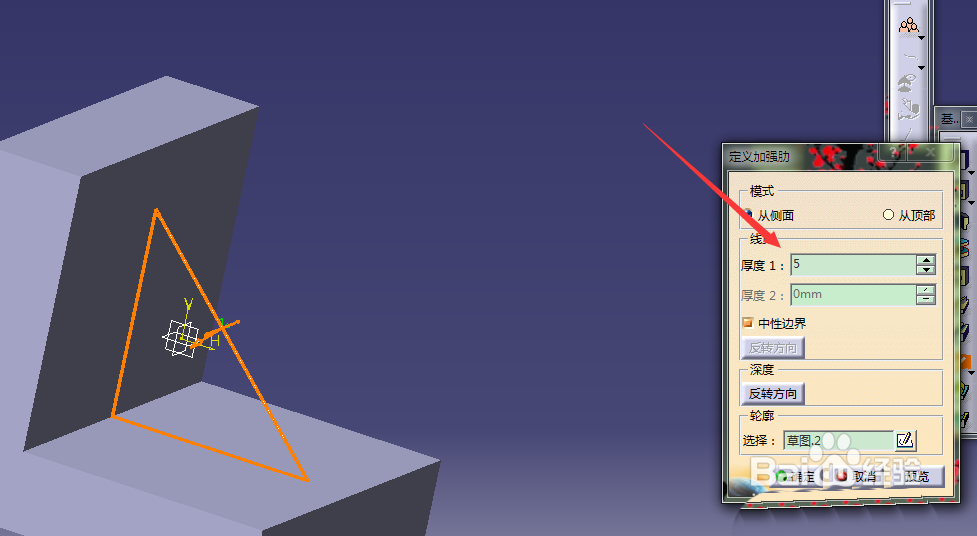

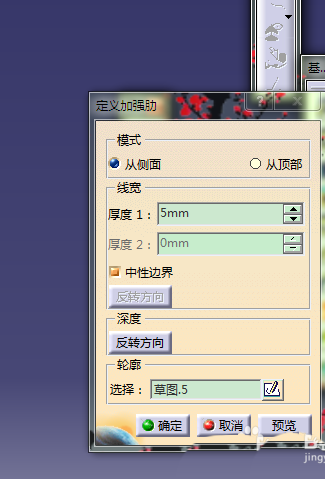

5、选择加强筋，点选从侧面，厚度1选择5mm，得到加强筋；

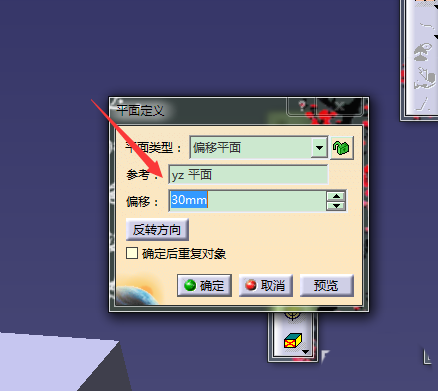

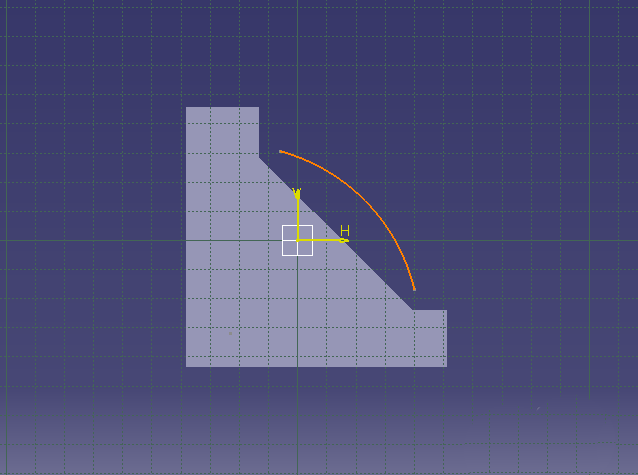

6、以YZ位参考平面建立一个偏移平面进入平面绘制一条弧线。

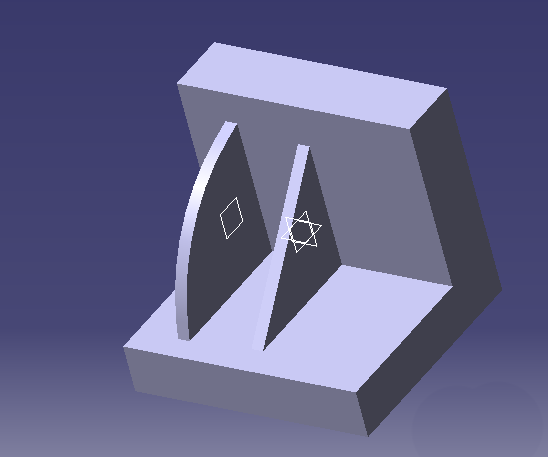

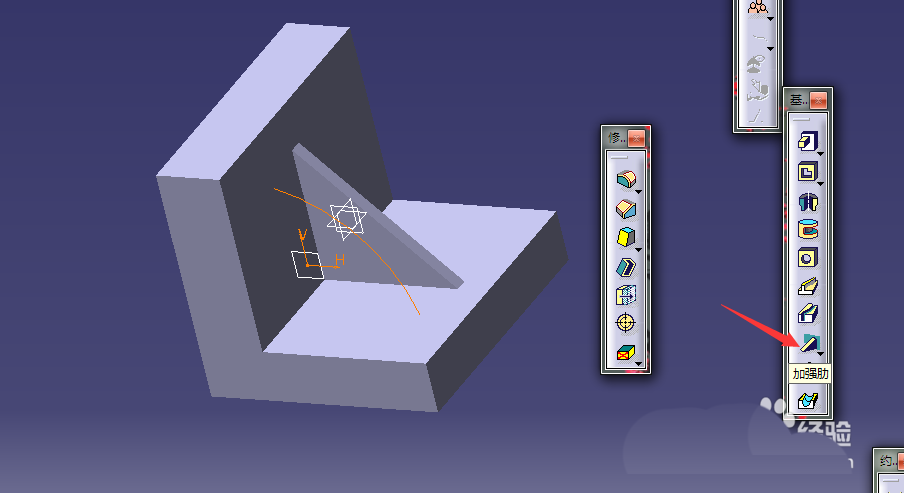

7、选择加强筋，点击确认。得到圆弧形加强筋；
