CATIA装配体干涉检查的详细步骤

操作1 CATIA装配体如何进行干涉检查

(1)      通过【CATIA】→机械设计→装配设计，进入到CATIA的装配体界面。

(2)      右击“产品”→部件→现有部件，将需要装配的零件导入进行装配。

(3)      点击“分析”命令条，选择“碰撞”命令，弹出如图 1所示的对话框。

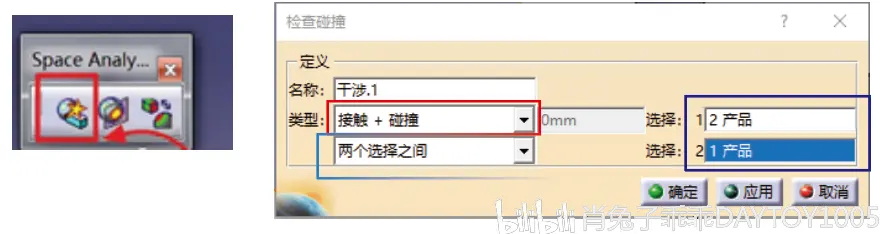

图 1 点击分析工具中的碰撞命令弹出的对话框

(4)      在类型的第一个对话框(红色框)点击倒置箭头，选择需要检测的接触如“接触+碰撞”；第二个对话框点击倒置箭头，选择“两个选择之间”。

(5)      蓝色框中“选择：1”和“选择：2”分别填想检测的零件。

(6)      然后点击“应用”，进行碰撞检测，对碰撞情况进行分析，如图 2所示。

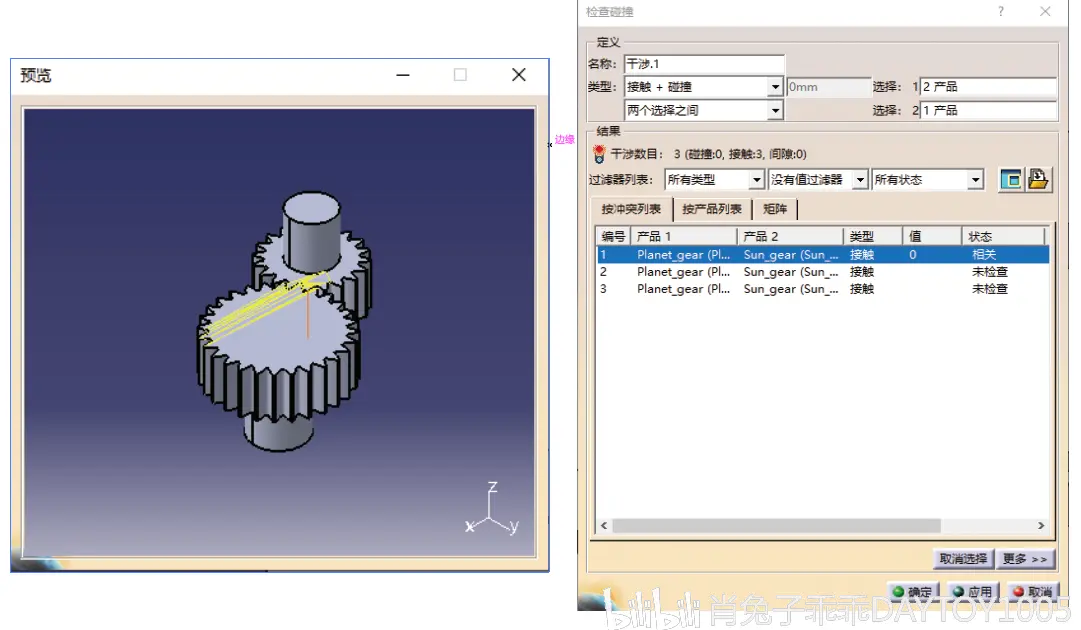

图 2 碰撞计算及结果对话框
