UG装配体转SolidWorks的三个步骤

故障场景与适用环境

操作前置检查

• 权限要求：确保你有权限访问UG NX和SolidWorks软件，以及相关的文件和目录。
• 文件要求：确保UG NX装配体文件（.prt）是最新版本，并且没有损坏。
• 网络条件：确保网络连接稳定，以便在转换过程中能够顺利传输文件。
• 准备工作：确保你的计算机硬件配置满足UG NX和SolidWorks的最低系统要求。

核心执行步骤

• 在UG中导出为Parasolid格式：
• 打开UG NX软件，并加载你的装配体文件（.prt）。
• 点击“文件”菜单，选择“导出”。
• 在导出选项中，选择“Parasolid”格式。
• 在“导出设置”对话框中，勾选“导出装配体为多个部件”，确保每个零件单独保存。
• 选择保存路径，将文件保存为.xt（文本格式）或.xb（二进制格式）。
• 确认所有子件均被包含，点击“保存”。

• 在SolidWorks中打开Parasolid文件：
• 启动SolidWorks软件。
• 点击“文件”菜单，选择“打开”。
• 在文件类型中选择“Parasolid (.xt, .xb)”。
• 选择主装配体对应的Parasolid文件（.xt或.xb）。
• 如果系统提示“是否将多个实体作为装配体打开”，选择“是”。
• 如果未提示，可在打开前点击“选项”→勾选“将多个实体导入为装配体”。

• 重建配合关系与检查几何完整性：
• 导入后，特征树中会显示为“输入体”，无参数化历史。
• 手动重新添加配合（如同心、重合等）。
• 使用“工具”菜单中的“检查”功能，选择“修复几何”来修复破面、间隙。
• 如需编辑，可尝试使用“FeatureWorks”识别特征，但复杂曲面无法完全参数化。

预期正常反馈

• 导出UG文件时，会弹出保存对话框，提示文件已成功保存。
• 打开Parasolid文件时，SolidWorks会自动识别并导入装配体。
• 重建配合关系和检查几何完整性后，特征树中会显示相应的配合和修复后的几何体。

常见报错与排查

• 报错现象：导出UG文件时，出现“无法保存文件”的提示。
• 排查思路：检查保存路径是否有权限，文件名是否符合要求，以及文件格式是否正确。
• 解决指令：确保保存路径正确，文件名没有特殊字符，且文件格式为.xt或.xb。

• 报错现象：SolidWorks无法打开Parasolid文件。
• 排查思路：检查文件格式是否正确，文件是否损坏，以及SolidWorks是否已安装Parasolid模块。
• 解决指令：确保文件格式为.xt或.xb，文件未损坏，并且已安装相应的Parasolid模块。

• 报错现象：重建配合关系时，出现“无法识别配合”的提示。
• 排查思路：检查配合关系是否正确设置，以及几何体是否兼容。
• 解决指令：重新检查并设置配合关系，确保几何体符合要求。

避坑指南

• 警告：确保在导出UG文件时，勾选“导出装配体为多个部件”，否则导致部分部件丢失。
• 警告：在使用“FeatureWorks”识别特征时，复杂曲面无法完全参数化，需谨慎操作。
• 警告：大型装配体分批导出/导入，以避免内存不足或系统崩溃。

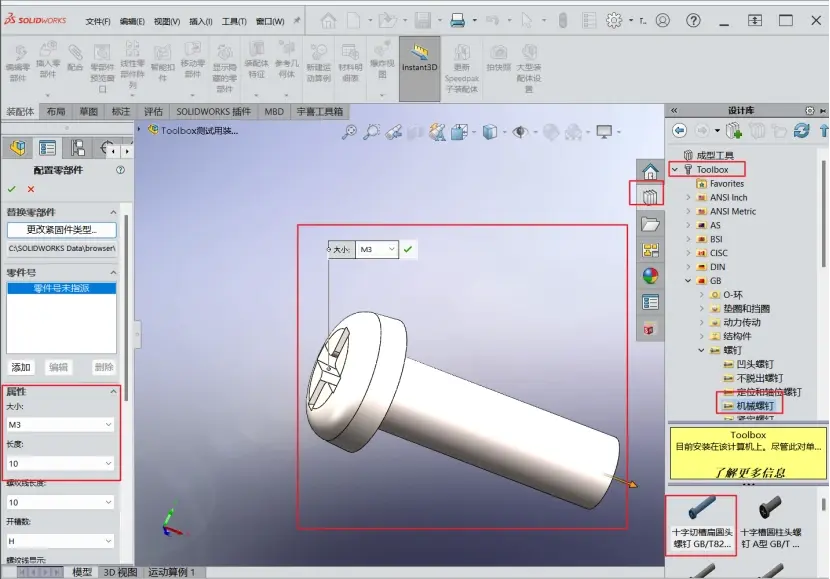

工具/资源推荐

• 实用价值：Parasolid格式是官方推荐的中间格式，适用于UG和SolidWorks之间的转换。
• 具体地址：Parasolid格式是SolidWorks官方支持的一种文件格式，无需额外下载。

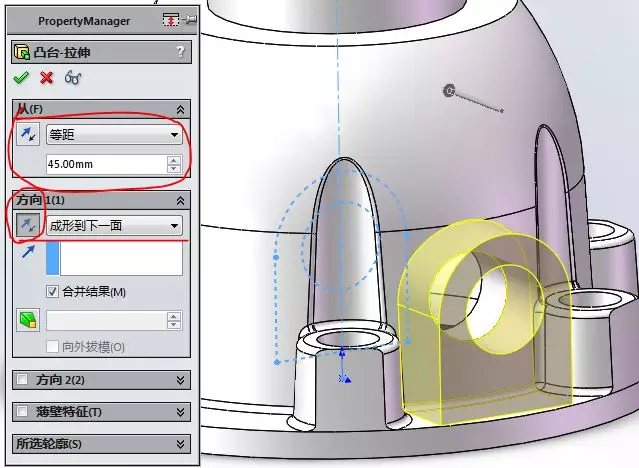

踩坑复盘 + 可复用的解决办法

• 踩坑复盘：在处理大型装配体时，未分批导出/导入，导致系统内存不足，转换失败。
• 可复用的解决办法：在处理大型装配体时，应分批导出/导入，或使用SolidWorks原生支持的“Unigraphics 转换器”，确保系统资源充足。
