solidworks二维转三维详细步骤

将 ‌SolidWorks 中的二维图纸转换为三维模型‌，主要通过 ‌草图导入 → 视图对齐 → 特征建模‌ 的流程实现。以下是基于最新公开资料（截至2026年）整理的详细步骤：

‌一、准备工作‌

确保二维图纸（如 DWG/DXF 格式）为 ‌1:1 比例‌，单位统一（建议使用毫米）。

将主要轮廓线放在独立图层（如“0 层”），移除标注、中心线、剖面线等冗余信息，避免干扰建模 ‌‌

‌二、导入二维图纸并创建草图‌

打开 SolidWorks，点击 ‌文件 → 打开‌。

在文件类型中选择 ‌DWG 或 DXF‌，选中要导入的文件。

在弹出的 ‌“DXF/DWG 输入” 对话框‌ 中：

选择 ‌“输入到新零件为草图”‌。

设置单位（如毫米）。

可勾选 ‌“合并小距离”‌ 和 ‌“合并实体”‌ 以优化草图 ‌‌

点击 ‌完成‌，图纸将作为草图导入到零件文件中。

‌三、处理草图视图‌

导入后，草图中可能包含多个视图（如主视图、俯视图、侧视图）。

‌删除不需要的视图‌（如右上角的辅助视图）‌‌

‌框选每个有效视图‌，使用 ‌“视图定向”‌ 工具将其对应到基准面：

中间视图 → ‌前视图‌

上方视图 → ‌上视图‌


右侧视图 → ‌右视图‌ ‌‌

‌四、对齐视图‌

使用 ‌“对齐”工具‌（在“草图”或“2D to 3D”工具栏中），将不同视图的关键点或边对齐，确保空间关系正确 ‌‌

‌五、生成三维特征‌

根据草图轮廓选择合适的特征命令：

‌拉伸凸台/基体‌（Extruded Boss/Base）：

适用于实心结构（如长方体、圆柱）。

选中闭合轮廓 → 设置拉伸深度 ‌‌

‌拉伸切除‌（Extruded Cut）：

用于创建孔、凹槽等去除材料的特征 ‌‌

‌旋转凸台/基体‌（Revolved Boss/Base）：

适用于回转体零件（如轴、盘类）。

需绘制中心线作为旋转轴 ‌‌

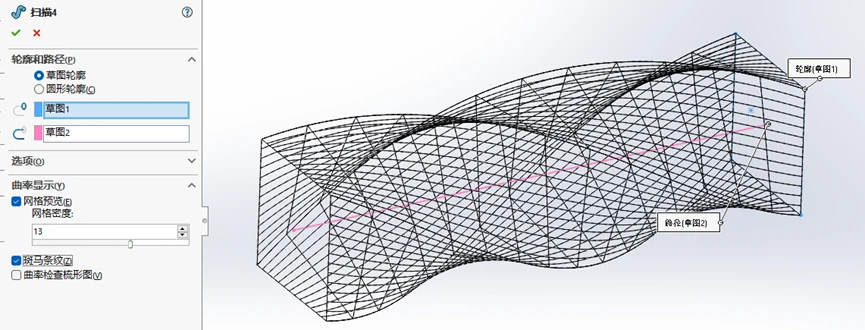

‌放样/扫描‌（Loft/Sweep）：

用于复杂曲面或沿路径变化的截面 ‌‌

‌六、添加细节特征‌


使用 ‌孔、倒角、圆角、阵列、镜像‌ 等工具补充图纸中的细节 ‌‌

例如：对螺栓孔使用 ‌“异形孔向导”‌ 或 ‌“拉伸切除”‌ 创建。

‌七、检查与修正‌

使用 ‌“测量工具”‌ 验证关键尺寸是否与原图一致 ‌‌

检查草图是否 ‌完全定义‌（黑色表示完全约束，蓝色表示欠约束）‌‌

切换视图（前、上、右、等轴测）确认无遗漏特征 ‌‌

‌八、常用辅助工具‌

‌2D to 3D 工具栏‌：提供专用于二维转三维的命令（如视图对齐、折叠等）‌‌

‌检查草图合法性‌：快速定位开放轮廓或交叉线 ‌‌

‌FeatureManager 设计树‌：管理特征层级，支持回退编辑 ‌‌

💡 ‌提示‌：若图纸来自 AutoCAD，建议先在 DraftSight 或 AutoCAD 中清理图层、统一比例，可大幅提升转换效率 ‌‌

如需练习素材，可参考 机械男分享的二维转三维练习图纸 ‌‌
