sw三维怎么转化为二维工程图

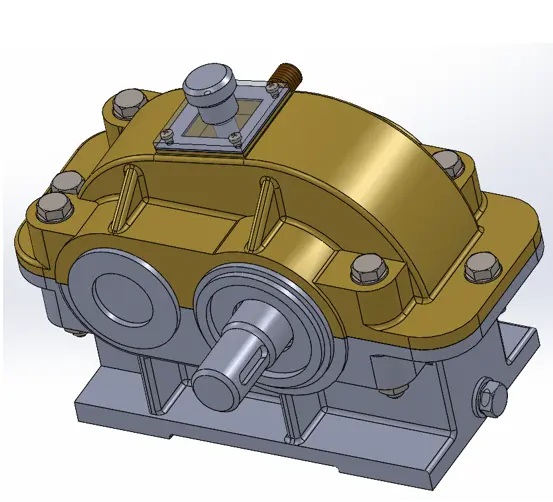

将 SolidWorks 三维模型转化为二维工程图，主要通过‌新建工程图文件‌、‌投影视图‌、‌标注尺寸‌及‌导出格式‌四个步骤完成，软件支持模型与图纸关联更新。

创建工程图与视图

‌启动工程图向导‌：打开三维零件或装配体，点击菜单栏【文件】→【从零件/装配体制作工程图】，选择符合国标（如 GB）的图纸模板 。


‌放置标准视图‌：在右侧“视图调色板”中，将‌前视图‌拖入图纸中心，系统会自动激活“自动开始投影视图”功能，依次单击生成俯视图、左视图等 。

‌调整视图属性‌：右键点击图纸空白处选择【属性】，确保图纸比例设为‌1:1‌，并检查各视图比例是否使用图纸比例 。‌‌‌

尺寸标注与整理


‌一键模型标注‌：点击【注解】→【模型项目】，在来源中选择整个模型，勾选‌包括模型尺寸‌与‌包括孔标注‌，点击确认即可批量提取尺寸 。

‌智能对齐尺寸‌：框选所有尺寸标注，右键选择【对齐】→【自动排列】，系统会依据视图边界自动调整尺寸链层级与文字朝向 。

‌关联更新机制‌：工程图与三维模型保持关联，若修改三维模型，工程图中的视图和尺寸会‌自动更新‌，无需重新绘制 。‌‌‌


导出 CAD 格式注意事项

‌设置输出精度‌：另存为 DWG/DXF 格式时，在导出选项中启用‌激活 1:1 比例输出‌，确保线条长度为模型实际长度 。

‌字体与图层映射‌：建议使用‌TrueType 字体‌减少乱码风险，并配置图层映射以实现从 SolidWorks 到 2D CAD 的精准图层转换 。

‌版本兼容性‌：保存时推荐选择与接收方 2D CAD 匹配的文件版本，避免高版本 DWG 文件无法打开 。‌‌‌
