高质量SolidWorks装配体装配实战教程

引言

今天我将为大家深入解析SolidWorks装配体装配的基本流程，并提供一些实战中常见的解决方案。SolidWorks是一款功能强大的三维CAD/CAM/CAE软件，广泛应用于机械设计领域。装配体装配是SolidWorks的核心功能之一，它帮助设计师模拟产品的实际组装过程，提高设计效率。我们将从实战应用场景、进阶技巧、深度报错排查以及避坑指南等多个维度，全面解析SolidWorks装配体装配的技巧。

一、实战应用场景

在机械设计领域，装配体装配用于解决以下痛点：

• 产品组装模拟：在产品设计阶段，装配体装配模拟产品的实际组装过程，提前发现设计中的问题，避免后期修改。
• 部件协调：装配体装配帮助设计师检查部件之间的协调性，确保各个部件能够顺利组装。
• 性能分析：装配体装配，进行运动学、动力学分析，评估产品的性能。

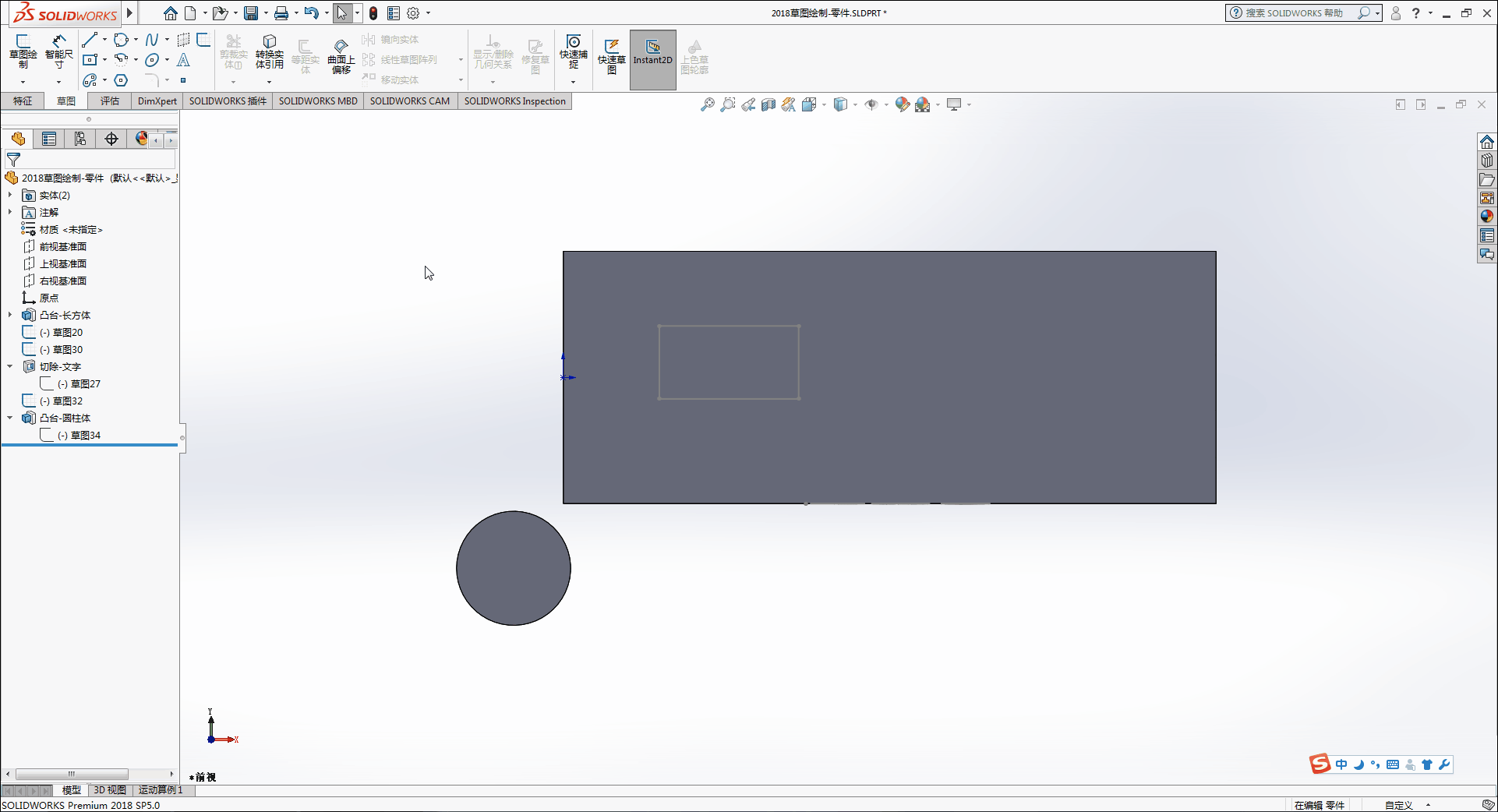

二、SolidWorks 2016 创建装配体的核心步骤

以下是在SolidWorks 2016中创建装配体的核心步骤：

• 新建装配体文件：
• 启动SolidWorks 2016，点击“文件”→“新建”，在模板中选择“装配体”，点击“确定”。
• 关键步骤：选择合适的模板对于后续设计至关重要。

• 插入第一个零件（基体）：
• 点击“插入”→“零部件”→“现有零件/装配体”（或使用标准工具栏的“插入零部件”按钮），浏览并选择第一个零件（作为固定参考），在图形区点击放置。
• 关键步骤：第一个插入的零件默认自动固定。

• 插入其余零件：
• 重复步骤2，将其他待装配零件逐一插入到装配环境中。

• 添加配合关系：
• 点击“配合”（Mate）（位于“装配体”选项卡或“插入”菜单），依次选择两个零部件的几何要素（如面、边线、基准面），在配合类型中选择“重合、同心、平行、距离”等标准配合，点击对号确认；按需使用“高级配合”（如宽度、对称）。

• 重复配合直至完全约束：
• 为每个零件添加必要配合（至少6个自由度被约束，避免过约束或欠约束），可右键单击零件→“浮动/固定”调整状态。

• 检查干涉与运动：
• 可选执行“工具”→“干涉检查”确认无误，或使用“移动零部件”/“旋转零部件”测试装配逻辑。

• 保存装配体：
• 点击“文件”→“保存”，文件默认扩展名为“.sldasm”。

三、进阶技巧与隐藏功能

• 基体零件优先：
• 先装配基体零件（如底座），再依次添加并约束其他部件，模拟实际组装顺序。

• 从零件制作装配体：
• 若从已有零件直接生成装配体，可用“文件”→“从零件制作装配体”，但仍需手动添加多个零件并配合。

• 真实几何配合：
• 所有配合需基于真实几何（如圆柱面对圆柱面做“同心”，平面面对平面做“重合”），避免仅选边线导致失败。

四、深度报错排查

• 配合失败：
• 问题现象：在添加配合关系时，系统提示“无法添加配合”。
• 排查思路：检查所选几何要素是否正确，确保配合类型与几何要素匹配。

• 干涉检查失败：
• 问题现象：执行干涉检查时，系统提示存在干涉。
• 排查思路：仔细检查各个部件之间的位置关系，调整配合或部件位置。

五、避坑指南

• 细节关注：
• 在装配过程中，注意观察各个部件之间的间隙和相对位置，确保符合实际组装需求。

• 参数微调：
• 在添加配合关系时，根据实际情况对参数进行微调，以达到最佳装配效果。

• 版本差异：
• 不同版本的SolidWorks在功能上存在差异，请根据实际使用版本进行调整。

结语

这里的详细解析，大家对SolidWorks装配体装配有了更深入的了解。不断积累经验，掌握更多技巧，才能更好地发挥SolidWorks的强大功能。这里能帮助你解决实际问题，提高设计效率。
