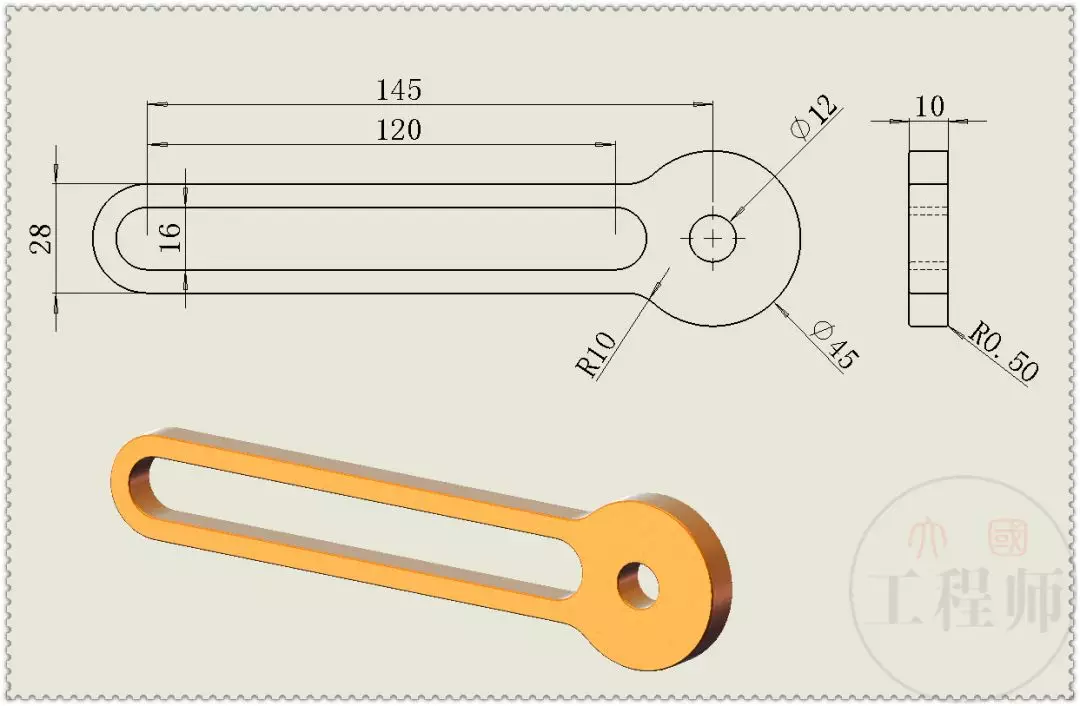

solidworks装配体配置

在 SOLIDWORKS 中，‌装配体配置‌允许在单个装配体文件中管理多种设计状态，适用于不同零部件组合、配合关系、显示状态或压缩状态等场景。以下是关键要点：

‌装配体配置的核心用途‌

‌简化复杂装配体‌：通过压缩无关零部件提升性能。

‌表达多种状态‌：如“开门”“关门”“运输状态”等。

‌工程图多视图控制‌：每个配置可生成独立工程图视图。

‌BOM 精准输出‌：不同配置对应不同物料清单。

‌主要配置类型与操作‌

‌创建配置‌

打开装配体 → 切换至 ‌配置管理器‌（左侧设计树）。

右键 ‌“默认”配置‌ → 选择 ‌“添加配置”‌ 或 ‌“添加 SpeedPak 配置”‌。

命名配置（如“开门”“关门”）。

‌配置内容修改‌

‌压缩/还原零部件‌：右键零部件 → “压缩”或“还原”。


‌调整配合关系‌：添加、删除或修改配合（如角度、距离）。

‌更改显示状态‌：通过“显示状态”控制零部件可见性（注意：显示状态 ≠ 配置，但可联动）‌‌

‌指定子装配体配置‌：右键子装配体 → “零部件属性” → 选择特定配置‌‌

‌SpeedPak 配置（高性能简化）‌

专为大型装配体优化，仅保留配合与交互所需几何。

创建方式：

在配置管理器中右键配置 → “添加 SpeedPak”。

或在总装中右键子装配体 → “SpeedPak 选项”。

支持 ‌配合型‌（含参考几何）和 ‌图形型‌（仅外观，性能更高）‌‌

‌注意‌：SpeedPak 配置下无法导出 DXF/DWF，且工程图中部分功能受限（如自动零件序号）‌‌

‌交替位置视图（工程图应用）‌

在工程图中插入同一装配体的多个配置视图（如“开门”+“关门”）。

选中视图 → “交替位置” → 选择目标配置‌‌

‌自动化与高级管理‌

‌系列零件设计表‌：通过 Excel 表格批量生成配置（如不同尺寸组合）‌‌

‌配置发布器（Configuration Publisher）‌：自定义属性管理器，便于快速选择配置‌‌

‌二次开发工具（如 ICTBox）‌：一键将“显示状态”转换为“配置”，确保 BOM 准确性‌‌

‌实用技巧‌


‌切换配置‌：在配置管理器中双击目标配置，或在关联工具栏下拉选择‌‌

‌默认打开配置‌：设置某配置为默认打开状态，避免每次手动切换‌‌

‌虚显图形控制‌：SpeedPak 中按 Alt+S 快捷开关虚显圆圈‌‌

‌自动更新‌：在 ‌系统选项 → 装配体‌ 中启用“自动更新过期 SpeedPak”‌‌

‌官方资源‌

SOLIDWORKS 2026 配置概述

装配体可配置项目详解

SpeedPak 使用指南

如需具体操作演示，可参考 SOLIDWORKS 装配体配置入门视频。
