solidworks如何装配体

在 SolidWorks 中创建和操作装配体，主要包含‌插入零部件、添加配合关系、管理子装配体‌等核心步骤。以下是基于权威公开资料整理的完整流程：

‌一、新建装配体‌

打开 SolidWorks，点击 ‌“文件 → 新建 → 装配体”‌，或直接点击标准工具栏中的 ‌“新建装配体”‌ 按钮 ‌‌

系统会自动创建一个空的 .sldasm 文件，并进入装配体编辑界面 ‌‌

‌二、插入第一个零部件（基准）‌

点击 ‌“插入零部件”‌（位于“装配体”工具栏），浏览选择一个零件文件（如 .sldprt），或从已打开的零件窗口直接拖拽到图形区域 ‌‌

‌第一个插入的零部件默认为“固定”状态‌，作为装配基准 ‌‌

若需移动后续插入的零件，确保其未被固定（无“固定”图标）‌‌

‌三、添加配合关系（关键步骤）‌

配合用于定义零部件之间的几何约束，使其按设计意图定位。


‌标准配合‌（最常用）：

点击 ‌“配合”‌（位于“装配体”工具栏）。

在 PropertyManager 中选择：

‌重合‌：使两个面、边线或基准面共面。

‌同心‌：使两个圆柱面或圆孔轴线重合。

‌平行/垂直/距离/角度‌：用于特定方向或间距控制 ‌‌

‌高级配合‌：

‌对称‌：使零件关于某基准面对称 ‌‌

‌宽度‌：将零件居中于槽内 ‌‌

‌距离‌：限制两面间最小/最大距离 ‌‌

‌机械配合‌（用于运动仿真）：


‌齿轮配合‌、‌凸轮配合‌、‌槽口配合‌等，适用于运动分析 ‌‌

⚠️ ‌提示‌：通常需添加 ‌2–3 个配合‌ 才能完全约束一个零部件（消除其6个自由度）‌‌

‌四、快速装配技巧（提升效率）‌

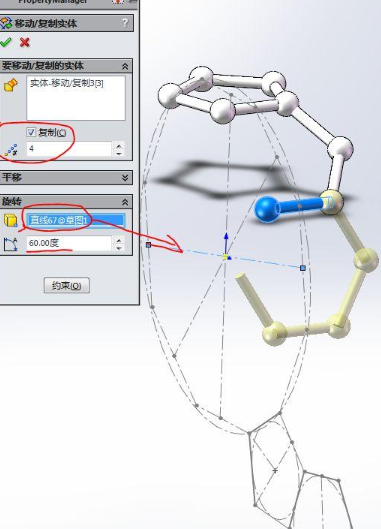

‌Ctrl + 拖动‌：复制现有零件并快速生成多个相同部件（如螺栓组）‌‌

‌配合参考‌：在零件建模阶段预先定义配合参考（如螺钉的圆柱面），可在装配时自动识别并应用配合 ‌‌

‌使用 Toolbox 标准件库‌：通过 ‌“设计库 → Toolbox”‌ 直接插入标准螺栓、螺母等，并自动应用配合 ‌‌

‌智能装配‌：部分版本支持拖动零件靠近时自动识别可配合面并提示配合类型 ‌‌

‌五、创建子装配体（适用于复杂结构）‌

在 FeatureManager 设计树中，‌按住 Ctrl 多选多个零部件‌。


右键选择 ‌“生成新子装配体”‌，或点击 ‌“插入 → 零部件 → 以[所选]零部件生成装配体”‌ ‌‌

子装配体可保存为独立 .sldasm 文件，便于模块化管理和复用 ‌‌

‌六、验证与优化‌

‌配合诊断‌：检查是否存在过定义或冲突配合（红色提示）‌‌

‌运动仿真‌：进入 ‌“运动算例”‌ 标签页，添加马达、力、碰撞检测等，验证装配体动态行为 ‌‌

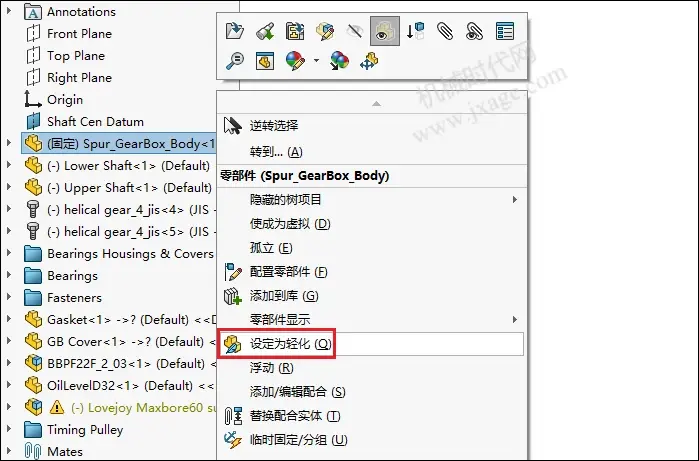

‌SpeedPak‌（大型装配体）：创建简化配置以提升性能，仅保留必要几何用于配合 ‌‌

‌推荐学习资源‌

SolidWorks 官方帮助文档 - 装配体基础 ‌‌

B站：SolidWorks 装配体精讲教程（含实战） ‌‌

B站：标准件快速装配技巧 ‌‌

掌握上面步骤，即可高效完成大多数 SolidWorks 装配任务。
