solidworks装配体中如何旋转零件

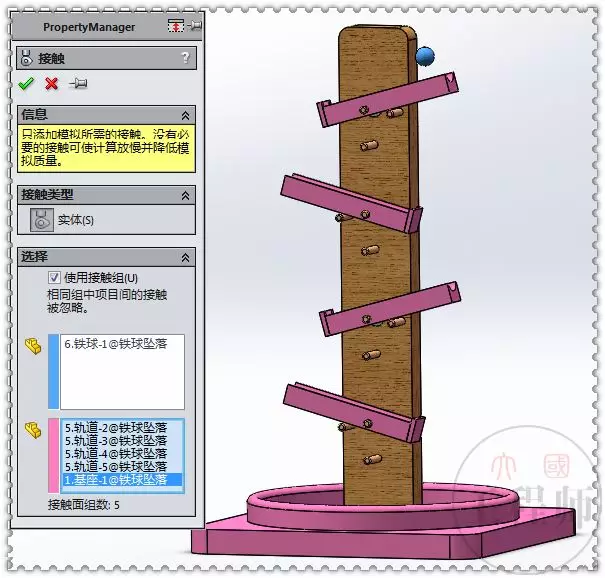

在SolidWorks装配体中旋转零件主要有拖动旋转、使用三重轴、通过旋转工具输入角度等方法。‌核心操作包括右键拖动、使用三重轴环拖动或通过“旋转零部件”工具输入精确角度‌。

常用旋转方法

‌右键拖动旋转‌：在图形区域中，右键单击要旋转的零件并按住拖动，零件会在其自由度内旋转。‌‌‌

‌使用三重轴旋转‌：

选中零件后，会出现三重轴（三个彩色环），拖动任意环即可绕对应轴旋转。

‌精确控制‌：右键单击环可选择“拖动时捕捉”（接近环时捕捉增量90°）、“旋转90°”或“旋转180°”；右键单击中心球形可选择“显示旋转 Delta XYZ 框”输入特定角度。‌‌‌


‌通过工具栏或菜单旋转‌：

在装配体工具栏或“工具”菜单中找到“旋转零部件”命令，打开后选择旋转方式（如自由拖动、围绕实体、由Delta XYZ）并应用。

也可在“移动零部件”下拉菜单中选择“旋转零部件”，然后在PropertyManager中输入绕X、Y、Z轴的角度值并点击“应用”。‌‌‌


快捷操作与设置

‌快捷键‌：按Tab键旋转90°，按Shift+Tab旋转-90°。

‌旋转上下文工具栏‌：在插入零部件时，若在PropertyManager中选择了“显示旋转上下文工具栏”，可直接输入旋转度数。

‌禁用拖动旋转‌：若不想通过拖动旋转，可在“工具>选项>系统选项>装配体”中取消选中“通过拖动移动零部件”。‌‌‌

旋转前提与注意事项

‌零件状态‌：旋转前需确保零件未被固定，且没有添加限制旋转的配合约束。

‌旋转自由度‌：若零件已添加部分配合，旋转可能仅在其剩余自由度内进行。

‌视图旋转与零件旋转区别‌：直接按住鼠标滚轮拖动是旋转视图（整个装配体视角），而非旋转单个零件；若要旋转单个零件，需使用上述专门方法。‌‌‌
