solidworks画装配图教程

在 SolidWorks 中绘制装配图（即从装配体生成工程图）是产品设计和制造中的关键步骤。根据最新公开资料，以下是‌标准操作流程‌，适用于 SolidWorks 2024–2026 版本：

‌一、新建装配体并完成装配‌

在生成装配图前，需先完成装配体建模：

‌新建装配体‌：文件 → 新建 → 选择“装配体”模板 ‌‌

‌插入零部件‌：使用“插入零部件”按钮添加零件，第一个零件默认固定 ‌‌

‌添加配合关系‌：通过“配合”命令（如同轴心、重合、距离等）定义零件间相对位置 ‌‌

‌可选‌：使用爆炸视图、运动算例或磁力配合提升效率 ‌‌

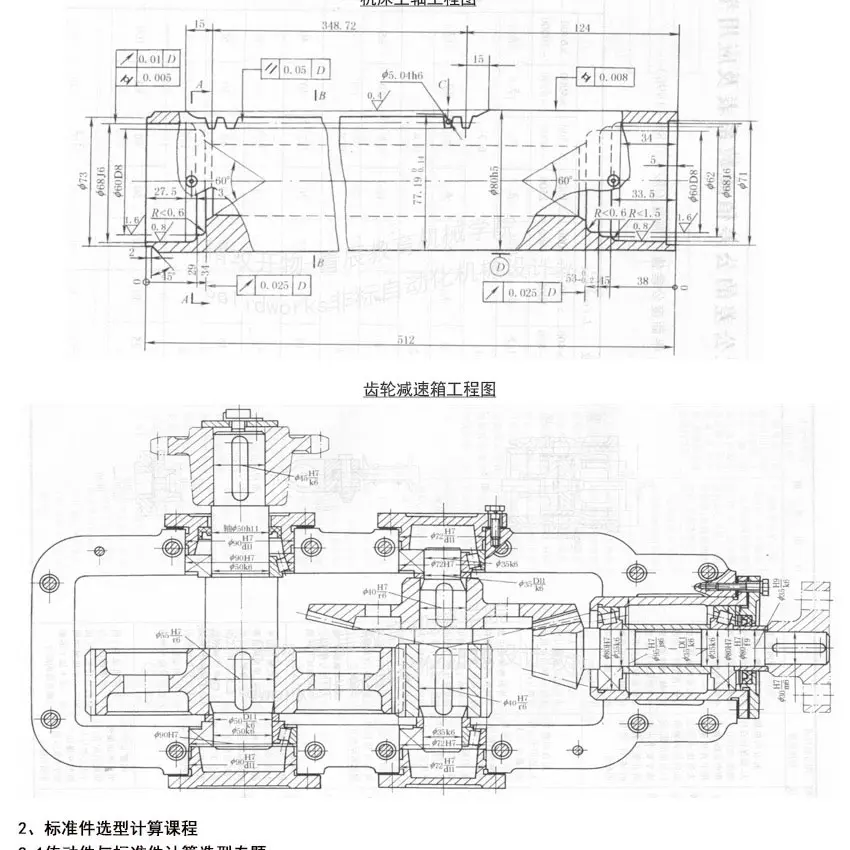

‌二、生成装配工程图（装配图）‌

完成装配后，按以下步骤生成工程图：

‌新建工程图‌

点击“文件” → “从装配体/零件制作工程图” ‌‌

或在装配体界面点击“新建工程图”图标。

‌选择图纸格式与比例‌


选择模板（如 A4 横向或纵向），设置默认比例（如 1:1）‌‌

‌插入主视图‌

将装配体的“前视图”拖拽到图纸区域，作为主视图 ‌‌

‌插入其他视图‌

拖拽“等轴测爆炸图”用于展示内部结构 ‌‌

可插入剖视图、局部视图等辅助视图。

‌清理不必要的线条‌

删除中线、隐藏线等干扰信息，保持图纸清晰 ‌‌

‌添加自动零件序号‌

选中视图 → 点击“自动零件序号” → 设置编号方式（如按项目数）‌‌

将序号表拖至图纸空白处。

‌生成物料清单（BOM）‌

点击“表格” → “材料明细表” → 选择视图 → 设置自定义属性（如名称、代号、材质、数量等）‌‌

删除非加工件行，调整列宽与位置 ‌‌

‌标注外形尺寸‌

装配图通常只需标注‌长、宽、高‌等总体尺寸，无需标注零件内部尺寸 ‌‌

使用“智能尺寸”工具标注关键外形尺寸。

‌保存与输出‌

保存为 .slddrw 文件，可另存为 PDF 或 DWG 用于共享 ‌‌

‌三、推荐学习资源‌

‌官方教程‌：SolidWorks 帮助中心 - 创建爆炸视图 ‌‌

‌视频教程‌：

Bilibili：三步轻松搞定 SolidWorks 装配图 ‌‌

Bilibili：SolidWorks 装配体必会技巧 ‌‌

‌书籍参考‌：《SolidWorks基础教程：零件与装配体》（机械工业出版社，2007）涵盖装配体建模与工程图生成全流程 ‌‌

⚠️ 注意：若使用的是较新版本（如 2026），部分界面选项可能略有调整，但核心流程保持一致。
